Знімний пристрій для термоізоляції обладнання трубопроводів
Формула / Реферат

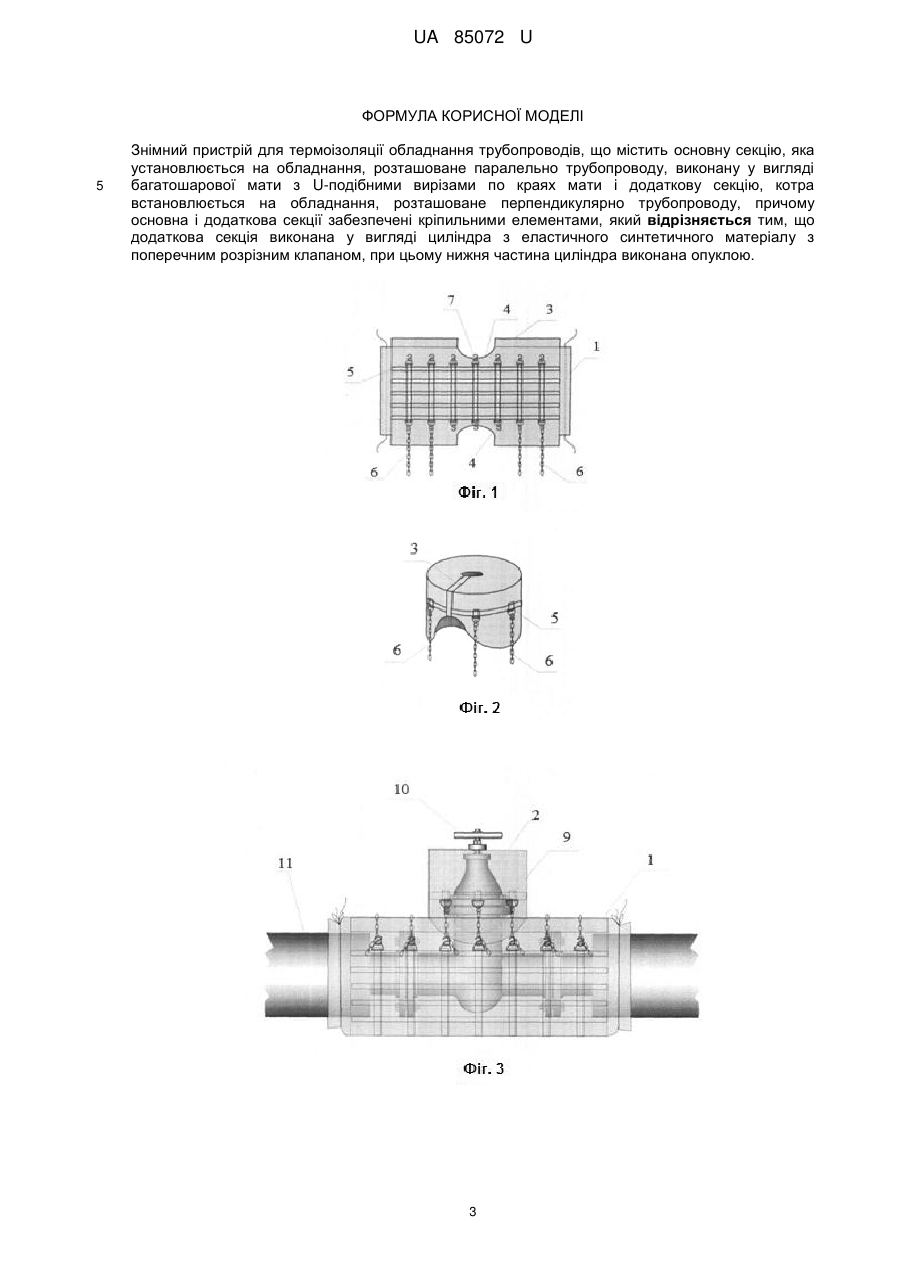

Знімний пристрій для термоізоляції обладнання трубопроводів, що містить основну секцію, яка установлюється на обладнання, розташоване паралельно трубопроводу, виконану у вигляді багатошарової мати з U-подібними вирізами по краях мати і додаткову секцію, котра встановлюється на обладнання, розташоване перпендикулярно трубопроводу, причому основна і додаткова секції забезпечені кріпильними елементами, який відрізняється тим, що додаткова секція виконана у вигляді циліндра з еластичного синтетичного матеріалу з поперечним розрізним клапаном, при цьому нижня частина циліндра виконана опуклою.
Текст

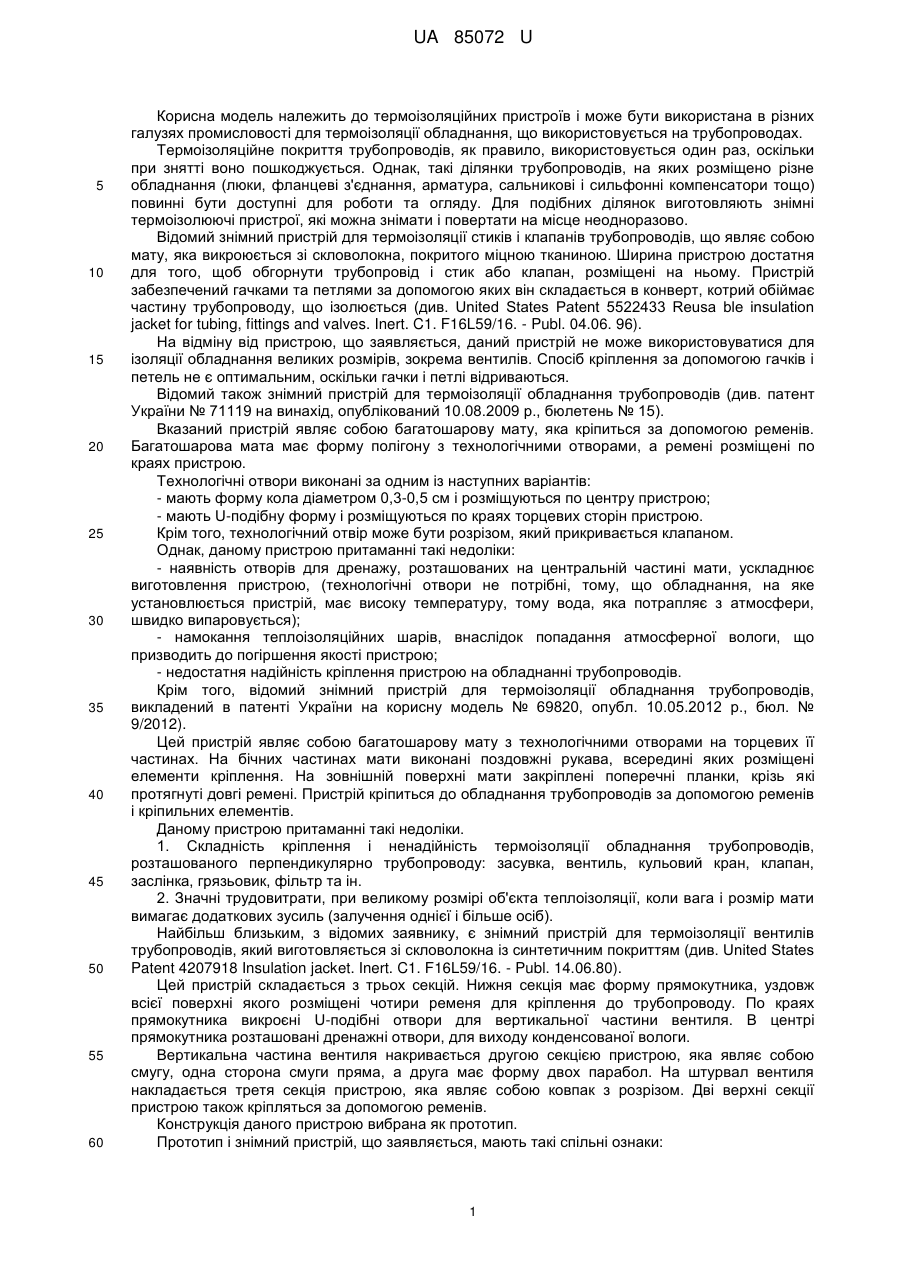

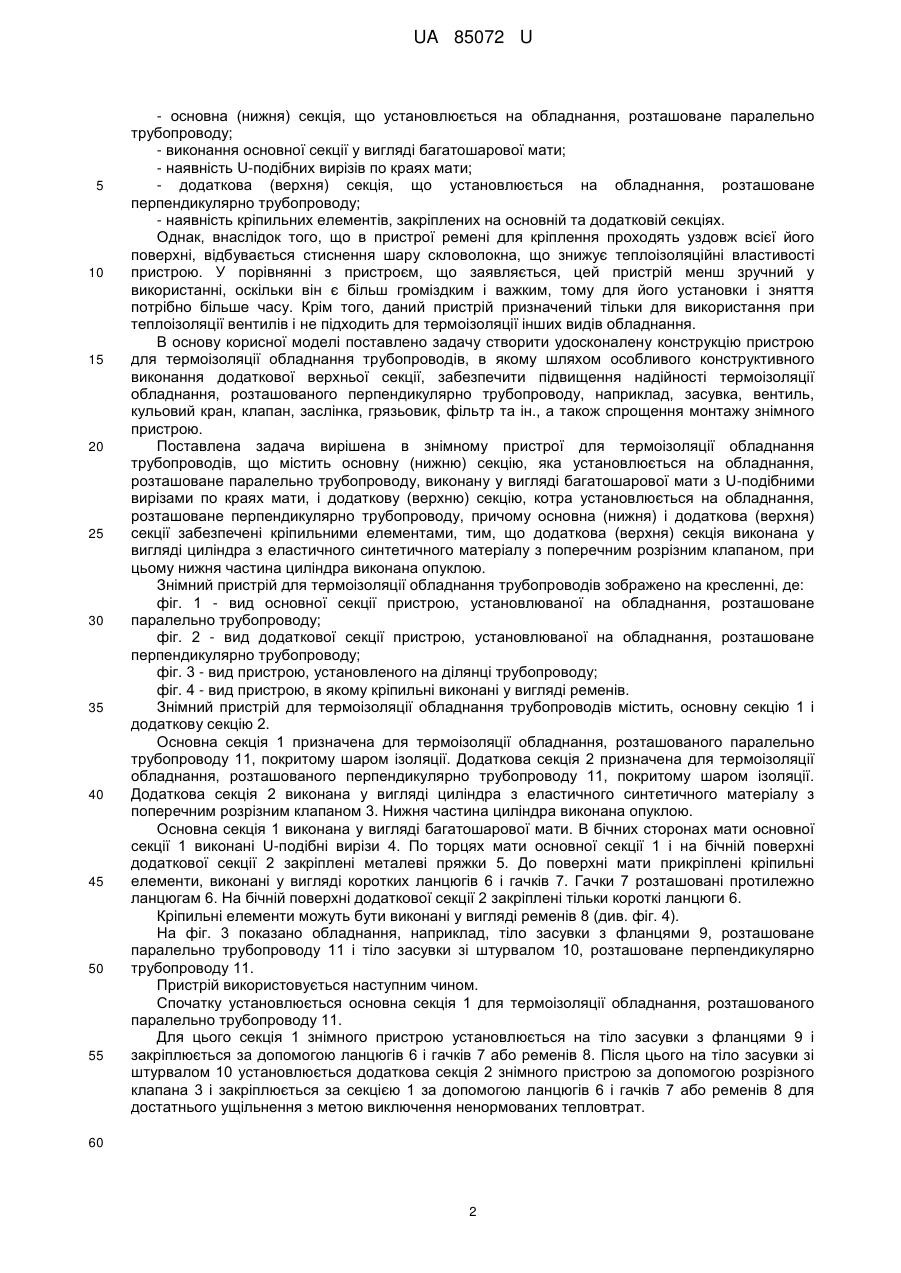

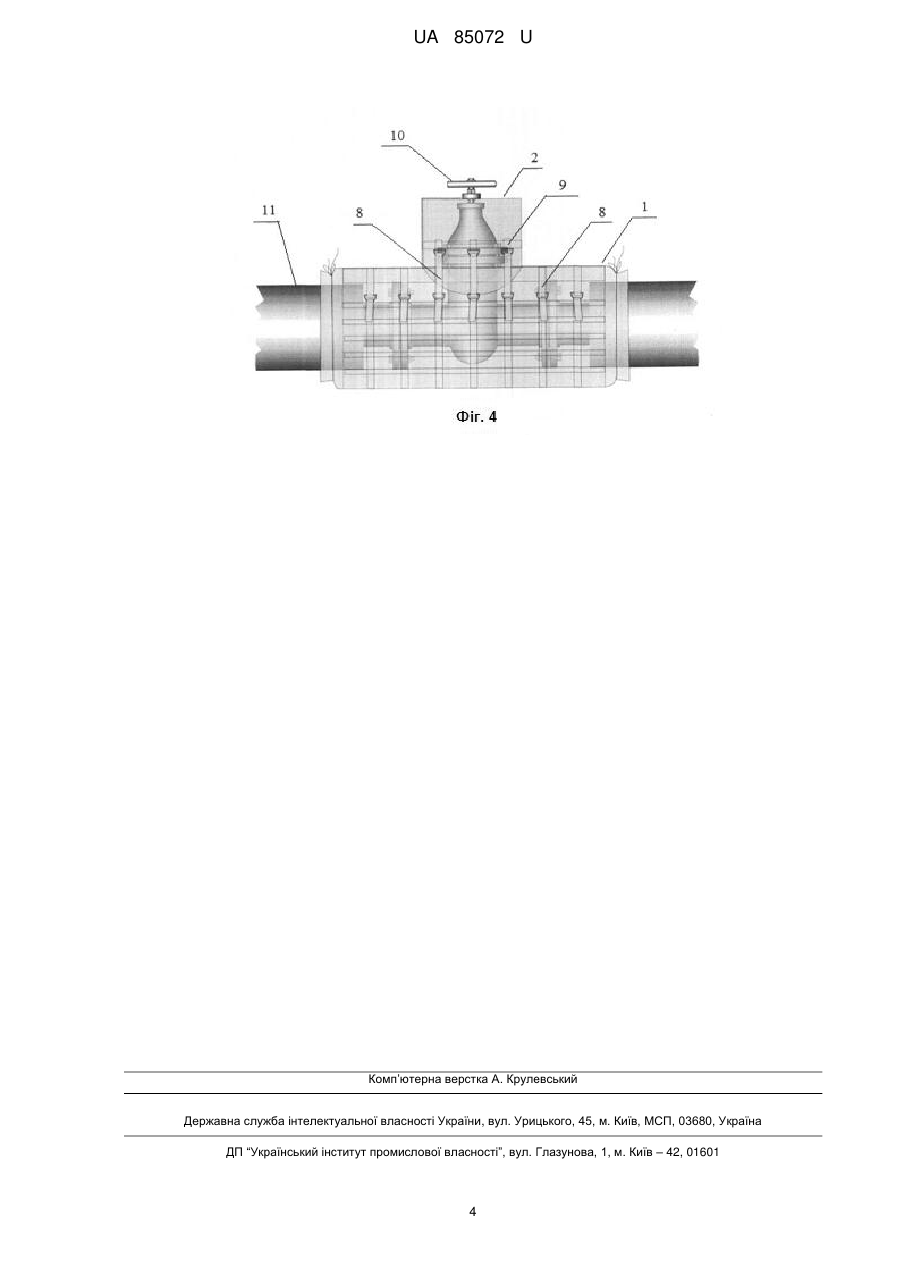

Реферат: UA 85072 U UA 85072 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до термоізоляційних пристроїв і може бути використана в різних галузях промисловості для термоізоляції обладнання, що використовується на трубопроводах. Термоізоляційне покриття трубопроводів, як правило, використовується один раз, оскільки при знятті воно пошкоджується. Однак, такі ділянки трубопроводів, на яких розміщено різне обладнання (люки, фланцеві з'єднання, арматура, сальникові і сильфонні компенсатори тощо) повинні бути доступні для роботи та огляду. Для подібних ділянок виготовляють знімні термоізолюючі пристрої, які можна знімати і повертати на місце неодноразово. Відомий знімний пристрій для термоізоляції стиків і клапанів трубопроводів, що являє собою мату, яка викроюється зі скловолокна, покритого міцною тканиною. Ширина пристрою достатня для того, щоб обгорнути трубопровід і стик або клапан, розміщені на ньому. Пристрій забезпечений гачками та петлями за допомогою яких він складається в конверт, котрий обіймає частину трубопроводу, що ізолюється (див. United States Patent 5522433 Reusa ble insulation jacket for tubing, fittings and valves. Inert. C1. F16L59/16. - Publ. 04.06. 96). На відміну від пристрою, що заявляється, даний пристрій не може використовуватися для ізоляції обладнання великих розмірів, зокрема вентилів. Спосіб кріплення за допомогою гачків і петель не є оптимальним, оскільки гачки і петлі відриваються. Відомий також знімний пристрій для термоізоляції обладнання трубопроводів (див. патент України № 71119 на винахід, опублікований 10.08.2009 p., бюлетень № 15). Вказаний пристрій являє собою багатошарову мату, яка кріпиться за допомогою ременів. Багатошарова мата має форму полігону з технологічними отворами, а ремені розміщені по краях пристрою. Технологічні отвори виконані за одним із наступних варіантів: - мають форму кола діаметром 0,3-0,5 см і розміщуються по центру пристрою; - мають U-подібну форму і розміщуються по краях торцевих сторін пристрою. Крім того, технологічний отвір може бути розрізом, який прикривається клапаном. Однак, даному пристрою притаманні такі недоліки: - наявність отворів для дренажу, розташованих на центральній частині мати, ускладнює виготовлення пристрою, (технологічні отвори не потрібні, тому, що обладнання, на яке установлюється пристрій, має високу температуру, тому вода, яка потрапляє з атмосфери, швидко випаровується); - намокання теплоізоляційних шарів, внаслідок попадання атмосферної вологи, що призводить до погіршення якості пристрою; - недостатня надійність кріплення пристрою на обладнанні трубопроводів. Крім того, відомий знімний пристрій для термоізоляції обладнання трубопроводів, викладений в патенті України на корисну модель № 69820, опубл. 10.05.2012 р., бюл. № 9/2012). Цей пристрій являє собою багатошарову мату з технологічними отворами на торцевих її частинах. На бічних частинах мати виконані поздовжні рукава, всередині яких розміщені елементи кріплення. На зовнішній поверхні мати закріплені поперечні планки, крізь які протягнуті довгі ремені. Пристрій кріпиться до обладнання трубопроводів за допомогою ременів і кріпильних елементів. Даному пристрою притаманні такі недоліки. 1. Складність кріплення і ненадійність термоізоляції обладнання трубопроводів, розташованого перпендикулярно трубопроводу: засувка, вентиль, кульовий кран, клапан, заслінка, грязьовик, фільтр та ін. 2. Значні трудовитрати, при великому розмірі об'єкта теплоізоляції, коли вага і розмір мати вимагає додаткових зусиль (залучення однієї і більше осіб). Найбільш близьким, з відомих заявнику, є знімний пристрій для термоізоляції вентилів трубопроводів, який виготовляється зі скловолокна із синтетичним покриттям (див. United States Patent 4207918 Insulation jacket. Inert. C1. F16L59/16. - Publ. 14.06.80). Цей пристрій складається з трьох секцій. Нижня секція має форму прямокутника, уздовж всієї поверхні якого розміщені чотири ременя для кріплення до трубопроводу. По краях прямокутника викроєні U-подібні отвори для вертикальної частини вентиля. В центрі прямокутника розташовані дренажні отвори, для виходу конденсованої вологи. Вертикальна частина вентиля накривається другою секцією пристрою, яка являє собою смугу, одна сторона смуги пряма, а друга має форму двох парабол. На штурвал вентиля накладається третя секція пристрою, яка являє собою ковпак з розрізом. Дві верхні секції пристрою також кріпляться за допомогою ременів. Конструкція даного пристрою вибрана як прототип. Прототип і знімний пристрій, що заявляється, мають такі спільні ознаки: 1 UA 85072 U 5 10 15 20 25 30 35 4045 50 55 - основна (нижня) секція, що установлюється на обладнання, розташоване паралельно трубопроводу; - виконання основної секції у вигляді багатошарової мати; - наявність U-подібних вирізів по краях мати; - додаткова (верхня) секція, що установлюється на обладнання, розташоване перпендикулярно трубопроводу; - наявність кріпильних елементів, закріплених на основній та додатковій секціях. Однак, внаслідок того, що в пристрої ремені для кріплення проходять уздовж всієї його поверхні, відбувається стиснення шару скловолокна, що знижує теплоізоляційні властивості пристрою. У порівнянні з пристроєм, що заявляється, цей пристрій менш зручний у використанні, оскільки він є більш громіздким і важким, тому для його установки і зняття потрібно більше часу. Крім того, даний пристрій призначений тільки для використання при теплоізоляції вентилів і не підходить для термоізоляції інших видів обладнання. В основу корисної моделі поставлено задачу створити удосконалену конструкцію пристрою для термоізоляції обладнання трубопроводів, в якому шляхом особливого конструктивного виконання додаткової верхньої секції, забезпечити підвищення надійності термоізоляції обладнання, розташованого перпендикулярно трубопроводу, наприклад, засувка, вентиль, кульовий кран, клапан, заслінка, грязьовик, фільтр та ін., а також спрощення монтажу знімного пристрою. Поставлена задача вирішена в знімному пристрої для термоізоляції обладнання трубопроводів, що містить основну (нижню) секцію, яка установлюється на обладнання, розташоване паралельно трубопроводу, виконану у вигляді багатошарової мати з U-подібними вирізами по краях мати, і додаткову (верхню) секцію, котра установлюється на обладнання, розташоване перпендикулярно трубопроводу, причому основна (нижня) і додаткова (верхня) секції забезпечені кріпильними елементами, тим, що додаткова (верхня) секція виконана у вигляді циліндра з еластичного синтетичного матеріалу з поперечним розрізним клапаном, при цьому нижня частина циліндра виконана опуклою. Знімний пристрій для термоізоляції обладнання трубопроводів зображено на кресленні, де: фіг. 1 - вид основної секції пристрою, установлюваної на обладнання, розташоване паралельно трубопроводу; фіг. 2 - вид додаткової секції пристрою, установлюваної на обладнання, розташоване перпендикулярно трубопроводу; фіг. 3 - вид пристрою, установленого на ділянці трубопроводу; фіг. 4 - вид пристрою, в якому кріпильні виконані у вигляді ременів. Знімний пристрій для термоізоляції обладнання трубопроводів містить, основну секцію 1 і додаткову секцію 2. Основна секція 1 призначена для термоізоляції обладнання, розташованого паралельно трубопроводу 11, покритому шаром ізоляції. Додаткова секція 2 призначена для термоізоляції обладнання, розташованого перпендикулярно трубопроводу 11, покритому шаром ізоляції. Додаткова секція 2 виконана у вигляді циліндра з еластичного синтетичного матеріалу з поперечним розрізним клапаном 3. Нижня частина циліндра виконана опуклою. Основна секція 1 виконана у вигляді багатошарової мати. В бічних сторонах мати основної секції 1 виконані U-подібні вирізи 4. По торцях мати основної секції 1 і на бічній поверхні додаткової секції 2 закріплені металеві пряжки 5. До поверхні мати прикріплені кріпильні елементи, виконані у вигляді коротких ланцюгів 6 і гачків 7. Гачки 7 розташовані протилежно ланцюгам 6. На бічній поверхні додаткової секції 2 закріплені тільки короткі ланцюги 6. Кріпильні елементи можуть бути виконані у вигляді ременів 8 (див. фіг. 4). На фіг. 3 показано обладнання, наприклад, тіло засувки з фланцями 9, розташоване паралельно трубопроводу 11 і тіло засувки зі штурвалом 10, розташоване перпендикулярно трубопроводу 11. Пристрій використовується наступним чином. Спочатку установлюється основна секція 1 для термоізоляції обладнання, розташованого паралельно трубопроводу 11. Для цього секція 1 знімного пристрою установлюється на тіло засувки з фланцями 9 і закріплюється за допомогою ланцюгів 6 і гачків 7 або ременів 8. Після цього на тіло засувки зі штурвалом 10 установлюється додаткова секція 2 знімного пристрою за допомогою розрізного клапана 3 і закріплюється за секцією 1 за допомогою ланцюгів 6 і гачків 7 або ременів 8 для достатнього ущільнення з метою виключення ненормованих тепловтрат. 60 2 UA 85072 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Знімний пристрій для термоізоляції обладнання трубопроводів, що містить основну секцію, яка установлюється на обладнання, розташоване паралельно трубопроводу, виконану у вигляді багатошарової мати з U-подібними вирізами по краях мати і додаткову секцію, котра встановлюється на обладнання, розташоване перпендикулярно трубопроводу, причому основна і додаткова секції забезпечені кріпильними елементами, який відрізняється тим, що додаткова секція виконана у вигляді циліндра з еластичного синтетичного матеріалу з поперечним розрізним клапаном, при цьому нижня частина циліндра виконана опуклою. 3 UA 85072 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F16L 59/16
Мітки: знімний, обладнання, термоізоляції, пристрій, трубопроводів
