Всесезонний внутрішньостільниковий ізолятор бджоломатки

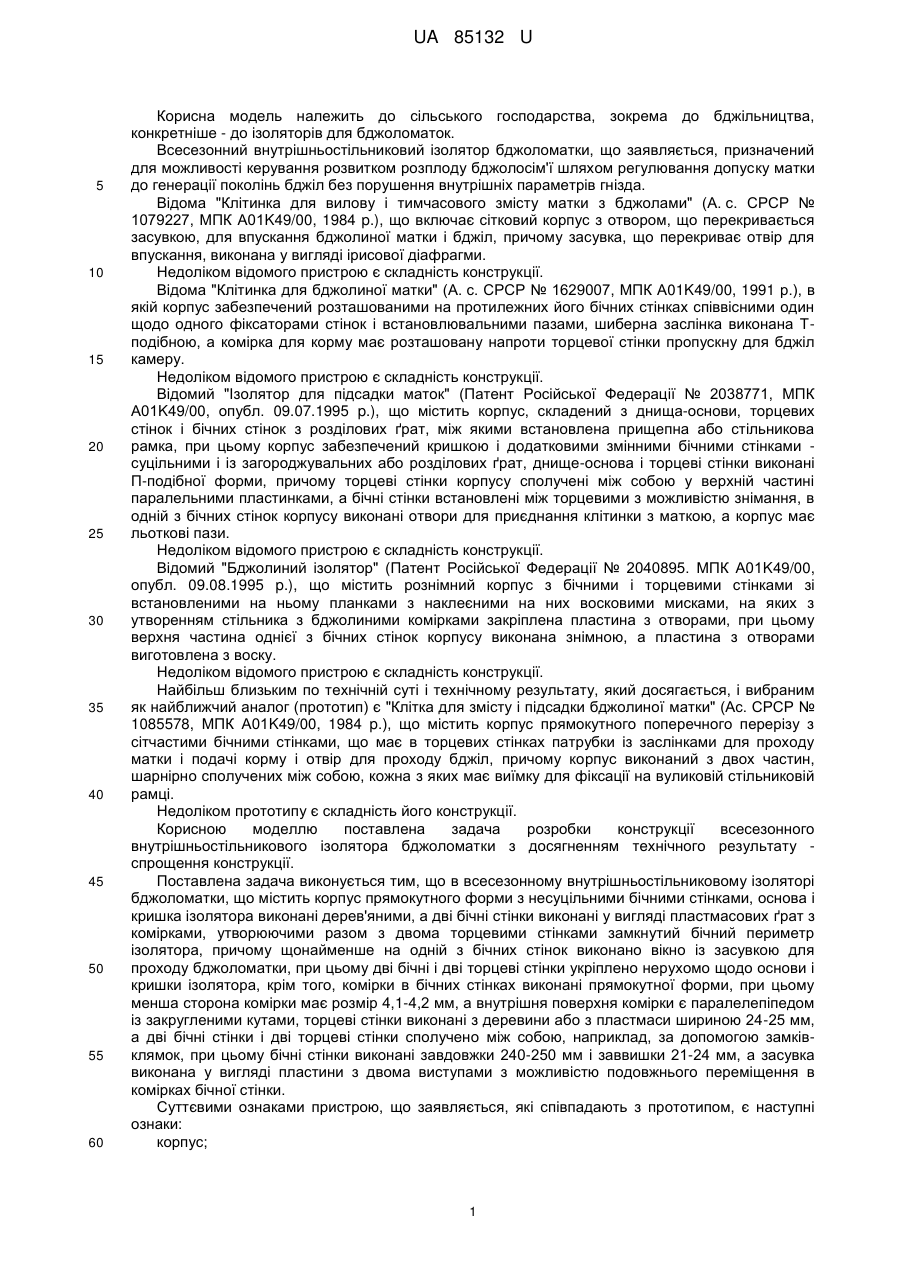

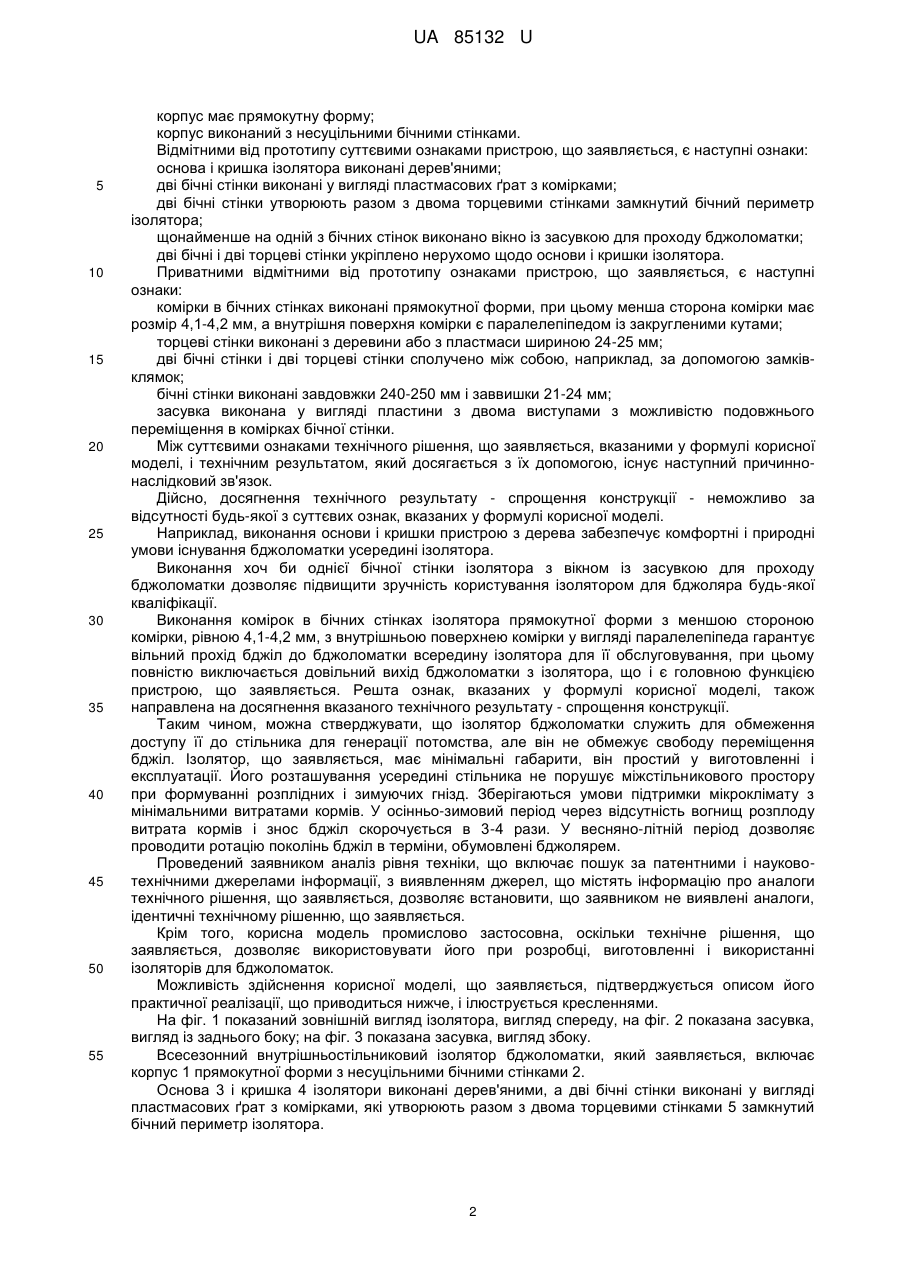

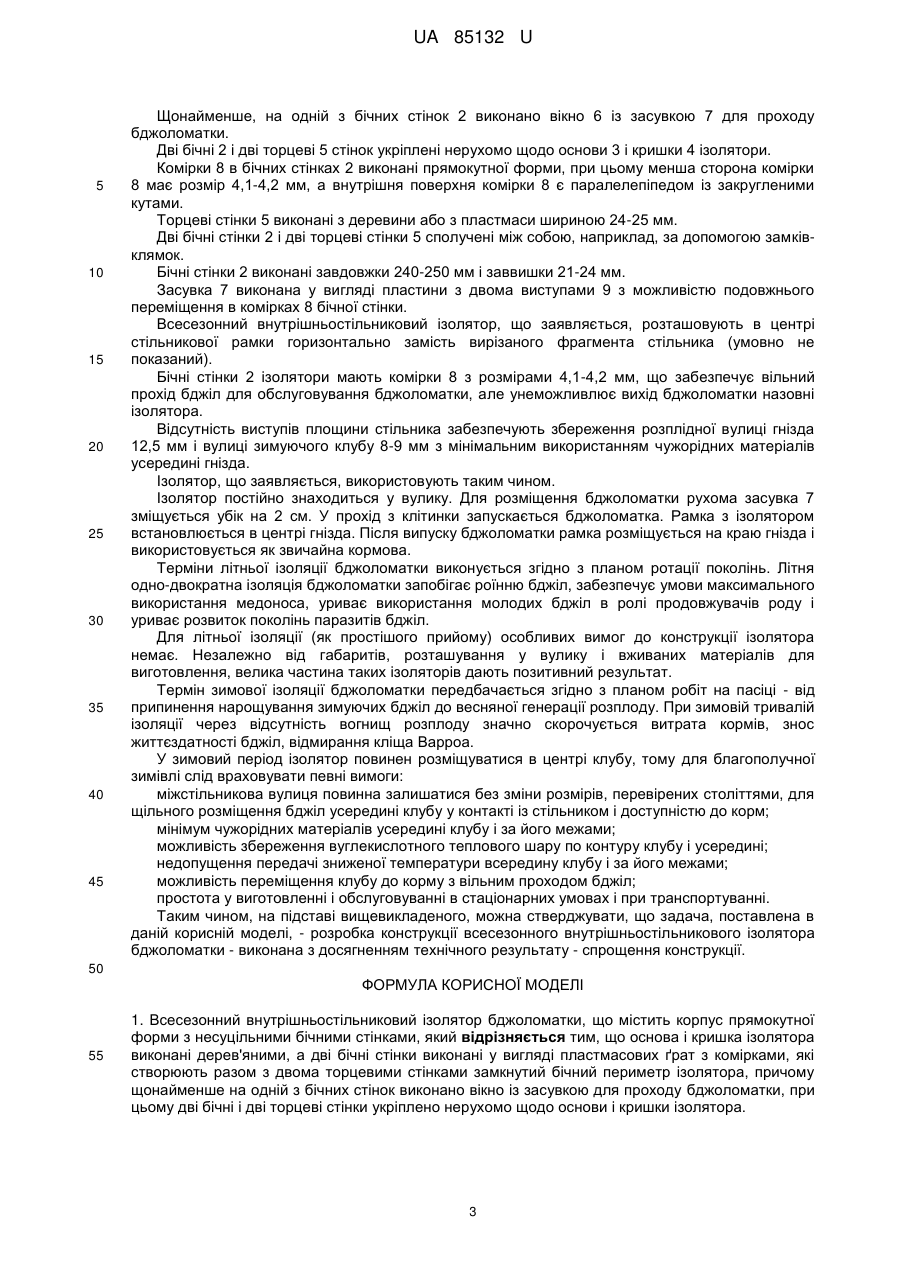

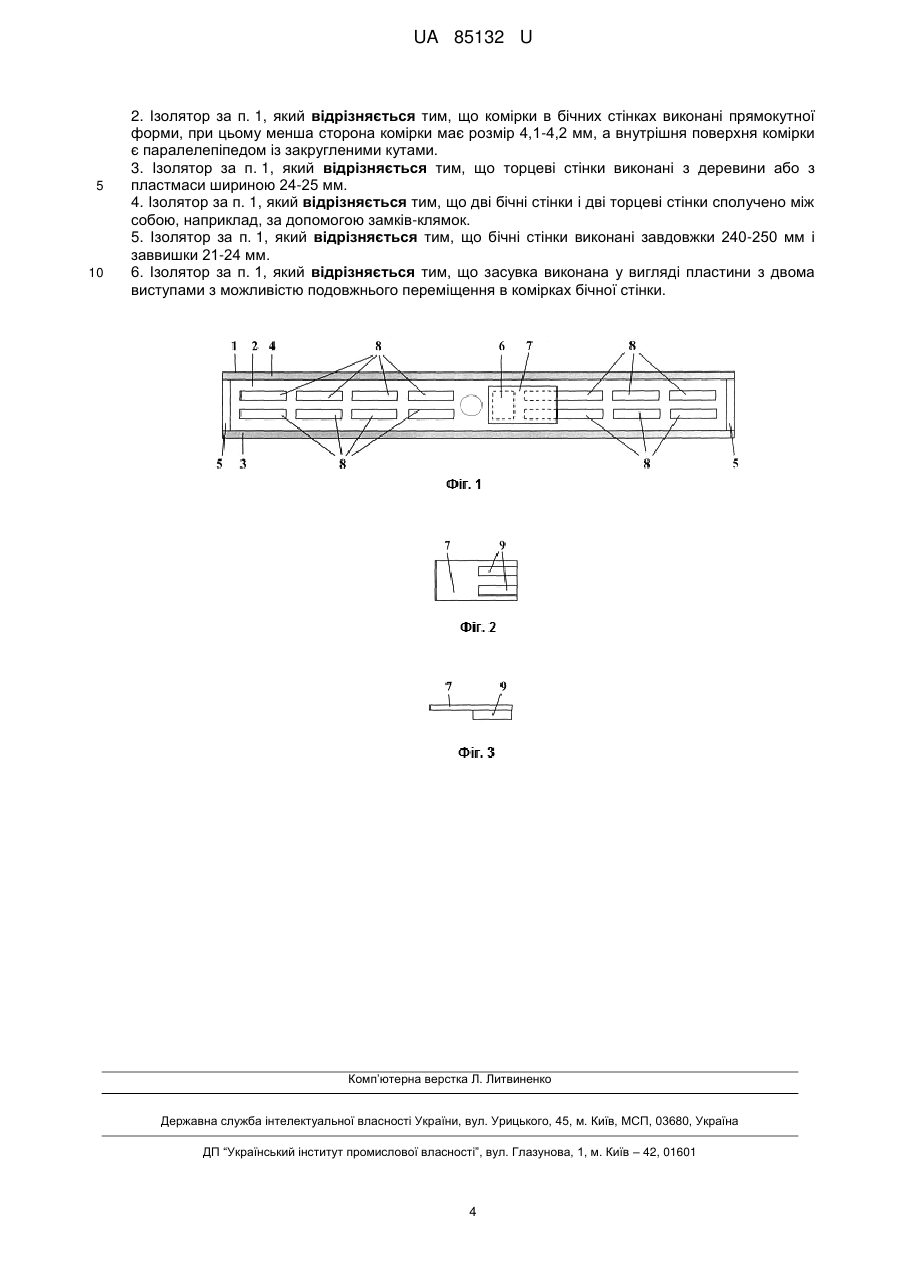

Реферат: UA 85132 U UA 85132 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до бджільництва, конкретніше - до ізоляторів для бджоломаток. Всесезонний внутрішньостільниковий ізолятор бджоломатки, що заявляється, призначений для можливості керування розвитком розплоду бджолосім'ї шляхом регулювання допуску матки до генерації поколінь бджіл без порушення внутрішніх параметрів гнізда. Відома "Клітинка для вилову і тимчасового змісту матки з бджолами" (А. с. СРСР № 1079227, МПК А01K49/00, 1984 p.), що включає сітковий корпус з отвором, що перекривається засувкою, для впускання бджолиної матки і бджіл, причому засувка, що перекриває отвір для впускання, виконана у вигляді ірисової діафрагми. Недоліком відомого пристрою є складність конструкції. Відома "Клітинка для бджолиної матки" (А. с. СРСР № 1629007, МПК А01K49/00, 1991 р.), в якій корпус забезпечений розташованими на протилежних його бічних стінках співвісними один щодо одного фіксаторами стінок і встановлювальними пазами, шиберна заслінка виконана Тподібною, а комірка для корму має розташовану напроти торцевої стінки пропускну для бджіл камеру. Недоліком відомого пристрою є складність конструкції. Відомий "Ізолятор для підсадки маток" (Патент Російської Федерації № 2038771, МПК А01K49/00, опубл. 09.07.1995 p.), що містить корпус, складений з днища-основи, торцевих стінок і бічних стінок з розділових ґрат, між якими встановлена прищепна або стільникова рамка, при цьому корпус забезпечений кришкою і додатковими змінними бічними стінками суцільними і із загороджувальних або розділових ґрат, днище-основа і торцеві стінки виконані П-подібної форми, причому торцеві стінки корпусу сполучені між собою у верхній частині паралельними пластинками, а бічні стінки встановлені між торцевими з можливістю знімання, в одній з бічних стінок корпусу виконані отвори для приєднання клітинки з маткою, а корпус має льоткові пази. Недоліком відомого пристрою є складність конструкції. Відомий "Бджолиний ізолятор" (Патент Російської Федерації № 2040895. МПК А01K49/00, опубл. 09.08.1995 p.), що містить рознімний корпус з бічними і торцевими стінками зі встановленими на ньому планками з наклеєними на них восковими мисками, на яких з утворенням стільника з бджолиними комірками закріплена пластина з отворами, при цьому верхня частина однієї з бічних стінок корпусу виконана знімною, а пластина з отворами виготовлена з воску. Недоліком відомого пристрою є складність конструкції. Найбільш близьким по технічній суті і технічному результату, який досягається, і вибраним як найближчий аналог (прототип) є "Клітка для змісту і підсадки бджолиної матки" (Ас. СРСР № 1085578, МПК А01K49/00, 1984 p.), що містить корпус прямокутного поперечного перерізу з сітчастими бічними стінками, що має в торцевих стінках патрубки із заслінками для проходу матки і подачі корму і отвір для проходу бджіл, причому корпус виконаний з двох частин, шарнірно сполучених між собою, кожна з яких має виїмку для фіксації на вуликовій стільниковій рамці. Недоліком прототипу є складність його конструкції. Корисною моделлю поставлена задача розробки конструкції всесезонного внутрішньостільникового ізолятора бджоломатки з досягненням технічного результату спрощення конструкції. Поставлена задача виконується тим, що в всесезонному внутрішньостільниковому ізоляторі бджоломатки, що містить корпус прямокутного форми з несуцільними бічними стінками, основа і кришка ізолятора виконані дерев'яними, а дві бічні стінки виконані у вигляді пластмасових ґрат з комірками, утворюючими разом з двома торцевими стінками замкнутий бічний периметр ізолятора, причому щонайменше на одній з бічних стінок виконано вікно із засувкою для проходу бджоломатки, при цьому дві бічні і дві торцеві стінки укріплено нерухомо щодо основи і кришки ізолятора, крім того, комірки в бічних стінках виконані прямокутної форми, при цьому менша сторона комірки має розмір 4,1-4,2 мм, а внутрішня поверхня комірки є паралелепіпедом із закругленими кутами, торцеві стінки виконані з деревини або з пластмаси шириною 24-25 мм, а дві бічні стінки і дві торцеві стінки сполучено між собою, наприклад, за допомогою замківклямок, при цьому бічні стінки виконані завдовжки 240-250 мм і заввишки 21-24 мм, а засувка виконана у вигляді пластини з двома виступами з можливістю подовжнього переміщення в комірках бічної стінки. Суттєвими ознаками пристрою, що заявляється, які співпадають з прототипом, є наступні ознаки: корпус; 1 UA 85132 U 5 10 15 20 25 30 35 40 45 50 55 корпус має прямокутну форму; корпус виконаний з несуцільними бічними стінками. Відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: основа і кришка ізолятора виконані дерев'яними; дві бічні стінки виконані у вигляді пластмасових ґрат з комірками; дві бічні стінки утворюють разом з двома торцевими стінками замкнутий бічний периметр ізолятора; щонайменше на одній з бічних стінок виконано вікно із засувкою для проходу бджоломатки; дві бічні і дві торцеві стінки укріплено нерухомо щодо основи і кришки ізолятора. Приватними відмітними від прототипу ознаками пристрою, що заявляється, є наступні ознаки: комірки в бічних стінках виконані прямокутної форми, при цьому менша сторона комірки має розмір 4,1-4,2 мм, а внутрішня поверхня комірки є паралелепіпедом із закругленими кутами; торцеві стінки виконані з деревини або з пластмаси шириною 24-25 мм; дві бічні стінки і дві торцеві стінки сполучено між собою, наприклад, за допомогою замківклямок; бічні стінки виконані завдовжки 240-250 мм і заввишки 21-24 мм; засувка виконана у вигляді пластини з двома виступами з можливістю подовжнього переміщення в комірках бічної стінки. Між суттєвими ознаками технічного рішення, що заявляється, вказаними у формулі корисної моделі, і технічним результатом, який досягається з їх допомогою, існує наступний причиннонаслідковий зв'язок. Дійсно, досягнення технічного результату - спрощення конструкції - неможливо за відсутності будь-якої з суттєвих ознак, вказаних у формулі корисної моделі. Наприклад, виконання основи і кришки пристрою з дерева забезпечує комфортні і природні умови існування бджоломатки усередині ізолятора. Виконання хоч би однієї бічної стінки ізолятора з вікном із засувкою для проходу бджоломатки дозволяє підвищити зручність користування ізолятором для бджоляра будь-якої кваліфікації. Виконання комірок в бічних стінках ізолятора прямокутної форми з меншою стороною комірки, рівною 4,1-4,2 мм, з внутрішньою поверхнею комірки у вигляді паралелепіпеда гарантує вільний прохід бджіл до бджоломатки всередину ізолятора для її обслуговування, при цьому повністю виключається довільний вихід бджоломатки з ізолятора, що і є головною функцією пристрою, що заявляється. Решта ознак, вказаних у формулі корисної моделі, також направлена на досягнення вказаного технічного результату - спрощення конструкції. Таким чином, можна стверджувати, що ізолятор бджоломатки служить для обмеження доступу її до стільника для генерації потомства, але він не обмежує свободу переміщення бджіл. Ізолятор, що заявляється, має мінімальні габарити, він простий у виготовленні і експлуатації. Його розташування усередині стільника не порушує міжстільникового простору при формуванні розплідних і зимуючих гнізд. Зберігаються умови підтримки мікроклімату з мінімальними витратами кормів. У осінньо-зимовий період через відсутність вогнищ розплоду витрата кормів і знос бджіл скорочується в 3-4 рази. У весняно-літній період дозволяє проводити ротацію поколінь бджіл в терміни, обумовлені бджолярем. Проведений заявником аналіз рівня техніки, що включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні технічному рішенню, що заявляється. Крім того, корисна модель промислово застосовна, оскільки технічне рішення, що заявляється, дозволяє використовувати його при розробці, виготовленні і використанні ізоляторів для бджоломаток. Можливість здійснення корисної моделі, що заявляється, підтверджується описом його практичної реалізації, що приводиться нижче, і ілюструється кресленнями. На фіг. 1 показаний зовнішній вигляд ізолятора, вигляд спереду, на фіг. 2 показана засувка, вигляд із заднього боку; на фіг. 3 показана засувка, вигляд збоку. Всесезонний внутрішньостільниковий ізолятор бджоломатки, який заявляється, включає корпус 1 прямокутної форми з несуцільними бічними стінками 2. Основа 3 і кришка 4 ізолятори виконані дерев'яними, а дві бічні стінки виконані у вигляді пластмасових ґрат з комірками, які утворюють разом з двома торцевими стінками 5 замкнутий бічний периметр ізолятора. 2 UA 85132 U 5 10 15 20 25 30 35 40 45 Щонайменше, на одній з бічних стінок 2 виконано вікно 6 із засувкою 7 для проходу бджоломатки. Дві бічні 2 і дві торцеві 5 стінок укріплені нерухомо щодо основи 3 і кришки 4 ізолятори. Комірки 8 в бічних стінках 2 виконані прямокутної форми, при цьому менша сторона комірки 8 має розмір 4,1-4,2 мм, а внутрішня поверхня комірки 8 є паралелепіпедом із закругленими кутами. Торцеві стінки 5 виконані з деревини або з пластмаси шириною 24-25 мм. Дві бічні стінки 2 і дві торцеві стінки 5 сполучені між собою, наприклад, за допомогою замківклямок. Бічні стінки 2 виконані завдовжки 240-250 мм і заввишки 21-24 мм. Засувка 7 виконана у вигляді пластини з двома виступами 9 з можливістю подовжнього переміщення в комірках 8 бічної стінки. Всесезонний внутрішньостільниковий ізолятор, що заявляється, розташовують в центрі стільникової рамки горизонтально замість вирізаного фрагмента стільника (умовно не показаний). Бічні стінки 2 ізолятори мають комірки 8 з розмірами 4,1-4,2 мм, що забезпечує вільний прохід бджіл для обслуговування бджоломатки, але унеможливлює вихід бджоломатки назовні ізолятора. Відсутність виступів площини стільника забезпечують збереження розплідної вулиці гнізда 12,5 мм і вулиці зимуючого клубу 8-9 мм з мінімальним використанням чужорідних матеріалів усередині гнізда. Ізолятор, що заявляється, використовують таким чином. Ізолятор постійно знаходиться у вулику. Для розміщення бджоломатки рухома засувка 7 зміщується убік на 2 см. У прохід з клітинки запускається бджоломатка. Рамка з ізолятором встановлюється в центрі гнізда. Після випуску бджоломатки рамка розміщується на краю гнізда і використовується як звичайна кормова. Терміни літньої ізоляції бджоломатки виконується згідно з планом ротації поколінь. Літня одно-двократна ізоляція бджоломатки запобігає роїнню бджіл, забезпечує умови максимального використання медоноса, уриває використання молодих бджіл в ролі продовжувачів роду і уриває розвиток поколінь паразитів бджіл. Для літньої ізоляції (як простішого прийому) особливих вимог до конструкції ізолятора немає. Незалежно від габаритів, розташування у вулику і вживаних матеріалів для виготовлення, велика частина таких ізоляторів дають позитивний результат. Термін зимової ізоляції бджоломатки передбачається згідно з планом робіт на пасіці - від припинення нарощування зимуючих бджіл до весняної генерації розплоду. При зимовій тривалій ізоляції через відсутність вогнищ розплоду значно скорочується витрата кормів, знос життєздатності бджіл, відмирання кліща Варроа. У зимовий період ізолятор повинен розміщуватися в центрі клубу, тому для благополучної зимівлі слід враховувати певні вимоги: міжстільникова вулиця повинна залишатися без зміни розмірів, перевірених століттями, для щільного розміщення бджіл усередині клубу у контакті із стільником і доступністю до корм; мінімум чужорідних матеріалів усередині клубу і за його межами; можливість збереження вуглекислотного теплового шару по контуру клубу і усередині; недопущення передачі зниженої температури всередину клубу і за його межами; можливість переміщення клубу до корму з вільним проходом бджіл; простота у виготовленні і обслуговуванні в стаціонарних умовах і при транспортуванні. Таким чином, на підставі вищевикладеного, можна стверджувати, що задача, поставлена в даній корисній моделі, - розробка конструкції всесезонного внутрішньостільникового ізолятора бджоломатки - виконана з досягненням технічного результату - спрощення конструкції. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Всесезонний внутрішньостільниковий ізолятор бджоломатки, що містить корпус прямокутної форми з несуцільними бічними стінками, який відрізняється тим, що основа і кришка ізолятора виконані дерев'яними, а дві бічні стінки виконані у вигляді пластмасових ґрат з комірками, які створюють разом з двома торцевими стінками замкнутий бічний периметр ізолятора, причому щонайменше на одній з бічних стінок виконано вікно із засувкою для проходу бджоломатки, при цьому дві бічні і дві торцеві стінки укріплено нерухомо щодо основи і кришки ізолятора. 3 UA 85132 U 5 10 2. Ізолятор за п. 1, який відрізняється тим, що комірки в бічних стінках виконані прямокутної форми, при цьому менша сторона комірки має розмір 4,1-4,2 мм, а внутрішня поверхня комірки є паралелепіпедом із закругленими кутами. 3. Ізолятор за п. 1, який відрізняється тим, що торцеві стінки виконані з деревини або з пластмаси шириною 24-25 мм. 4. Ізолятор за п. 1, який відрізняється тим, що дві бічні стінки і дві торцеві стінки сполучено між собою, наприклад, за допомогою замків-клямок. 5. Ізолятор за п. 1, який відрізняється тим, що бічні стінки виконані завдовжки 240-250 мм і заввишки 21-24 мм. 6. Ізолятор за п. 1, який відрізняється тим, що засувка виконана у вигляді пластини з двома виступами з можливістю подовжнього переміщення в комірках бічної стінки. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
