Ізолятор

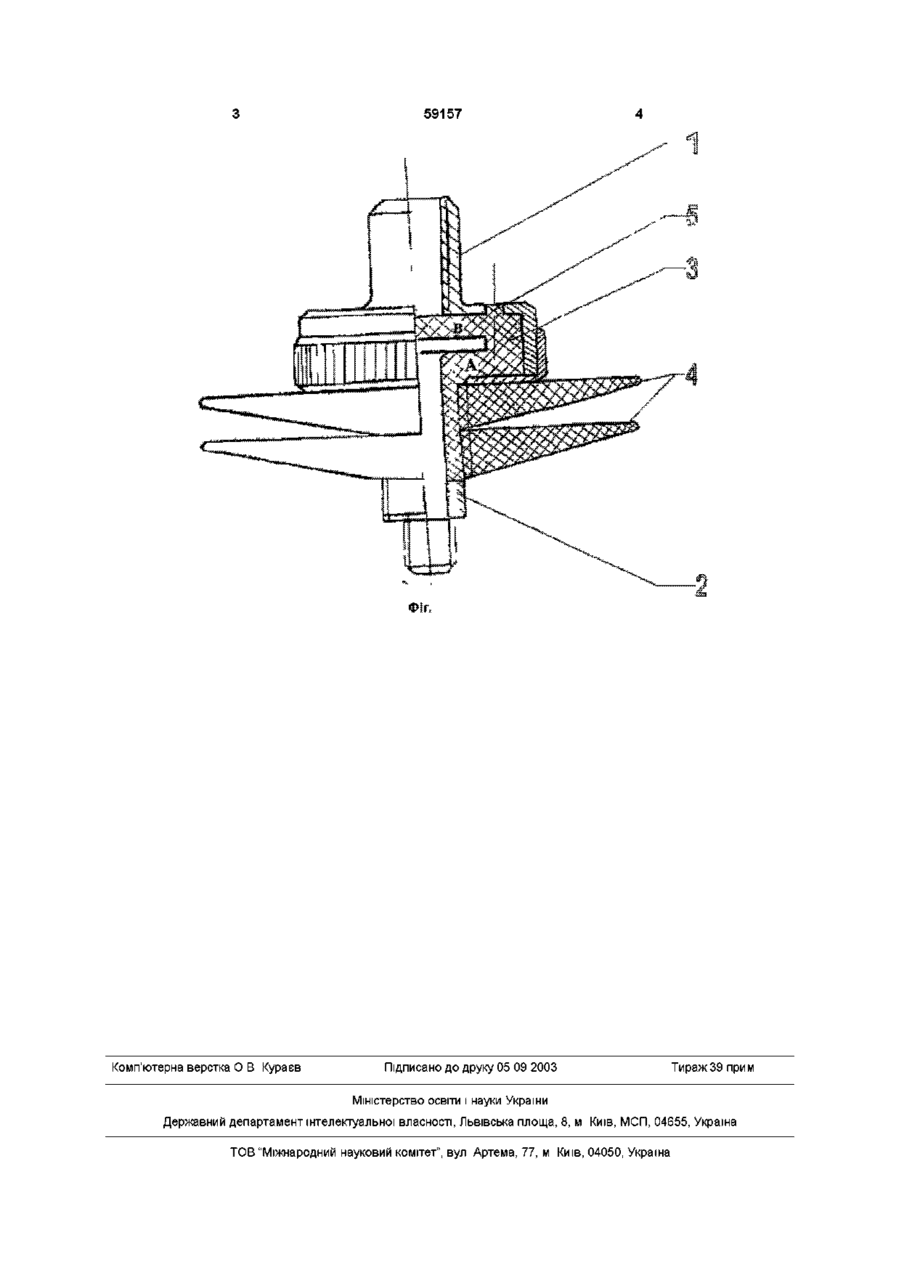

1 Ізолятор, який складається з окінцювателів і ІЗОЛЯЦІЙНОГО наповнювача між ними, який відрізняється тим, що один окінцюватель має Т подібний бурт, а інший - об'ємний корпус, що охоплює цей бурт і заповнений ІЗОЛЯЦІЙНИМ наповнювачем так, що матеріал ізолятора витримує зусилля стиску незалежно від того, яке зусилля розтягання чи стиску прикладається до окінцювателів 2 Ізолятор за п 1, який відрізняється тим, що між окінцювателями передбачена гірлянда з ІЗОЛЯЦІЙ Винахід відноситься до електроапаратобудування, а саме - до елементів і частиц електроапаратів в простір між оконцевателями через отвір 5, а потім твердне Ізолятор працює в такий спосіб При подачі стискального зусилля на оконцеватель 2, спрямованого униз від положення на малюнку, він тисне Т-образним буртом на ІЗОЛЯЦІЙНИЙ наповнювач 3 і через нього на нижню підставу оконцевателя 1 У такий спосіб зона А наповнювача 3 передає робоче зусилля від нижнього оконцевателя 2 верхньому 1 і працює при цьому на стиск При подачі зусилля на оконцеватель 2, спрямованого нагору від положення на малюнку, він тисне на оконцеватель 1 через зону В наповнювача 3, що також при цьому працює на стиск У такий спосіб позитивний ефект досягається за рахунок того, що при русі в ту чи іншу сторону ІЗОЛЯЦІЙНИЙ матеріал 3 випробує напругу в зонах А чи В, але щораз це зусилля стиску, що не можуть привести до розриву ізолятора, оскільки ІЗОЛЯЦІЙНИЙ матеріал 3 укладений у замкнутому обсязі порожнини оконцевателя 1 Це підвищує надійність роботи і збільшує термін служби ізолятора і всього апарата в цілому Джерела інформації 1 Патент №1765761 кл Н01В 17/02, ФРН, 1977р 2 А с СРСР №890447 Н01В 17/00, 1972р ВІДОМІ ізолятори, виконані з ІЗОЛЯЦІЙНОГО кор пуса й оконцевателей [1], [2] Недоліком таких ізоляторів є зниження МІЦНОСТІ ІЗОЛЯЦІЙНОГО матеріалу в процесі експлуатації з імовірністю руйнування ізолятора і всього апарата в цілому Предбачувальний винахід вирішує задачу збільшення терміну служби і підвищення надійності роботи ізолятора Зазначена задача зважується за допомогою такого профілю оконцевателей, що ІЗОЛЯЦІЙНИЙ матеріал, розташований у просторі між ними, випробує зусилля стиску незалежно від того, яке зусилля - чи розтягання або стиску - прикладається до оконцевателям Конструкція ізолятора представлена на малюнку В внутрішній порожнині оконцевателя 1 розташовується ІЗОЛЯЦІЙНИЙ наповнювач 3, виконаний, наприклад, з капрону й утримуючий усередині себе нижній оконцеватель з Т-образным буртом На виступаючій частині ІЗОЛЯЦІЙНОГО наповнювач 3 розміщається гірлянда 4, виконана також з ІЗОЛЯЦІЙНОГО матеріалу й збільшувающая ІЗОЛЯЦІЙ НИЙ проміжок між верхнім 1 і нижнім 2 оконцевателями и Наповнювач вводиться в пластичному виді НОГО матеріалу 1 ю ю 59157 Комп'ютерна верстка О В Кураєв Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
