Електровакуумний нвч-прилад о-типу

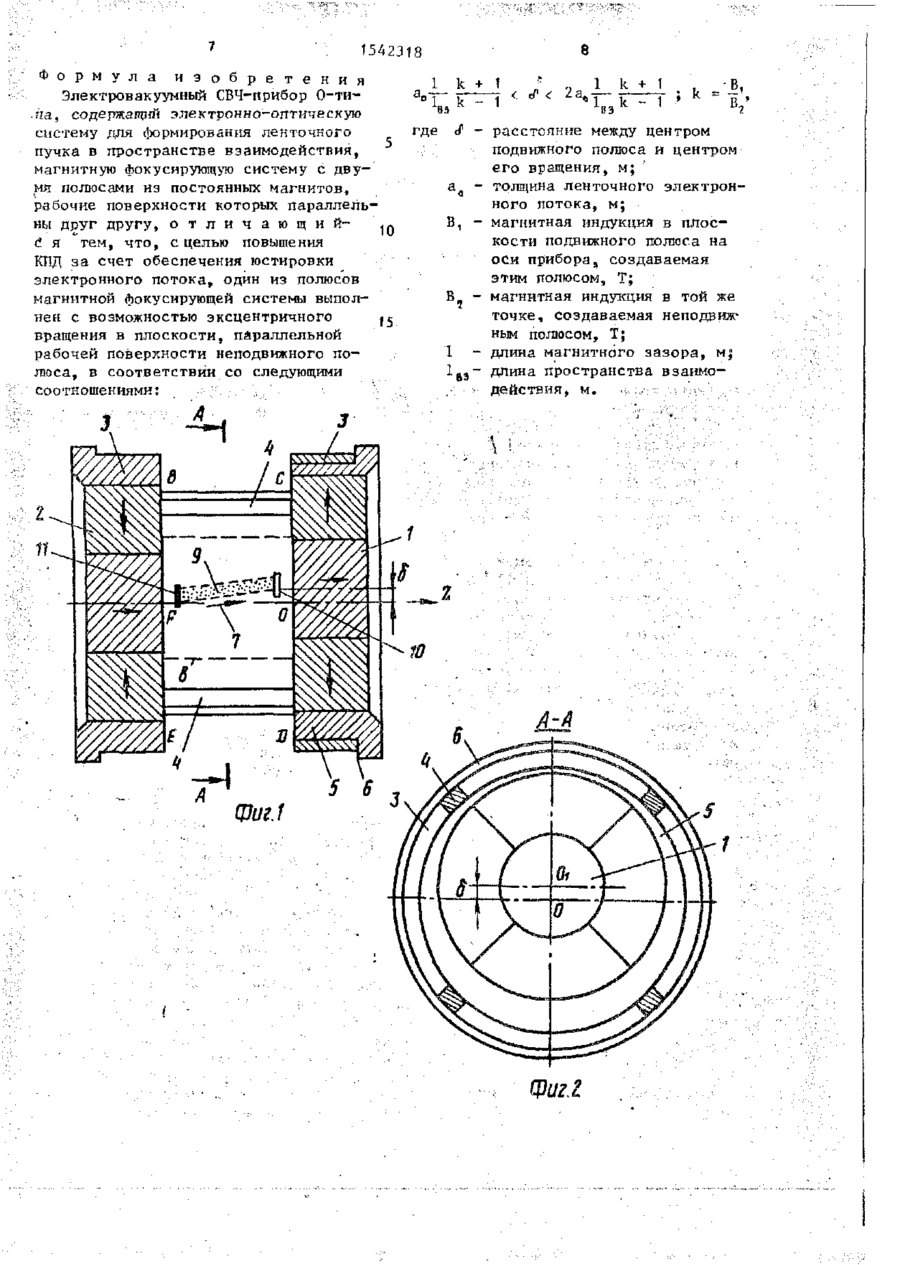

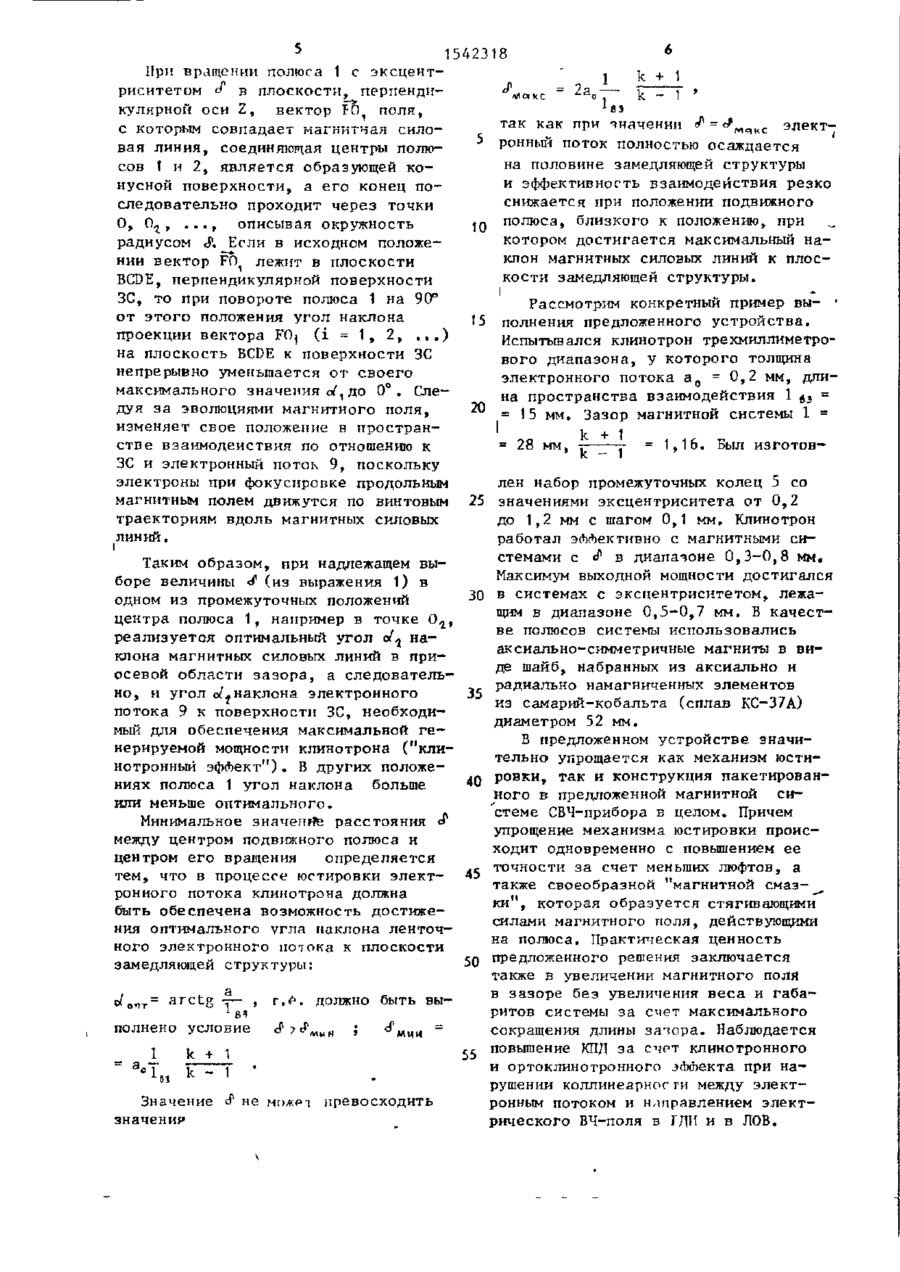

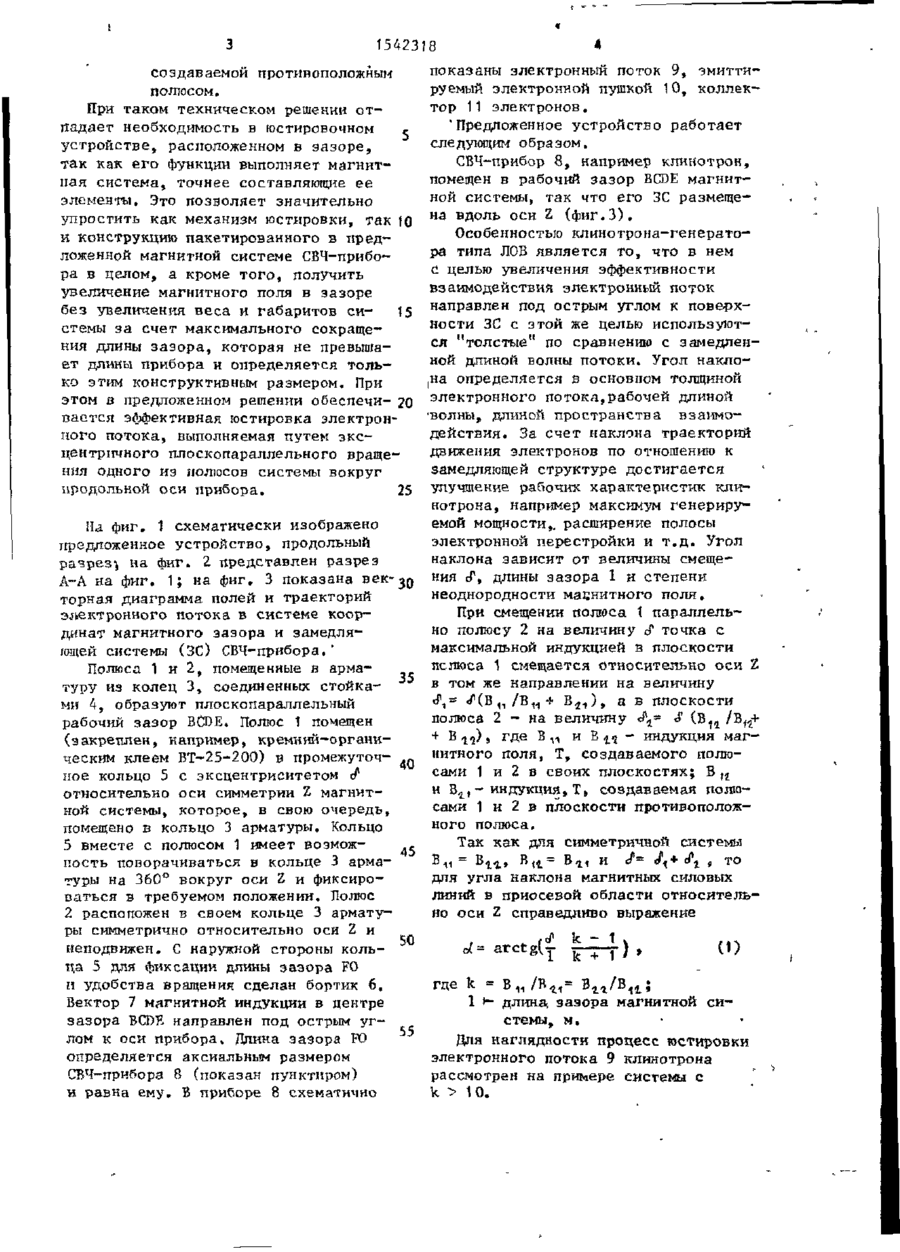

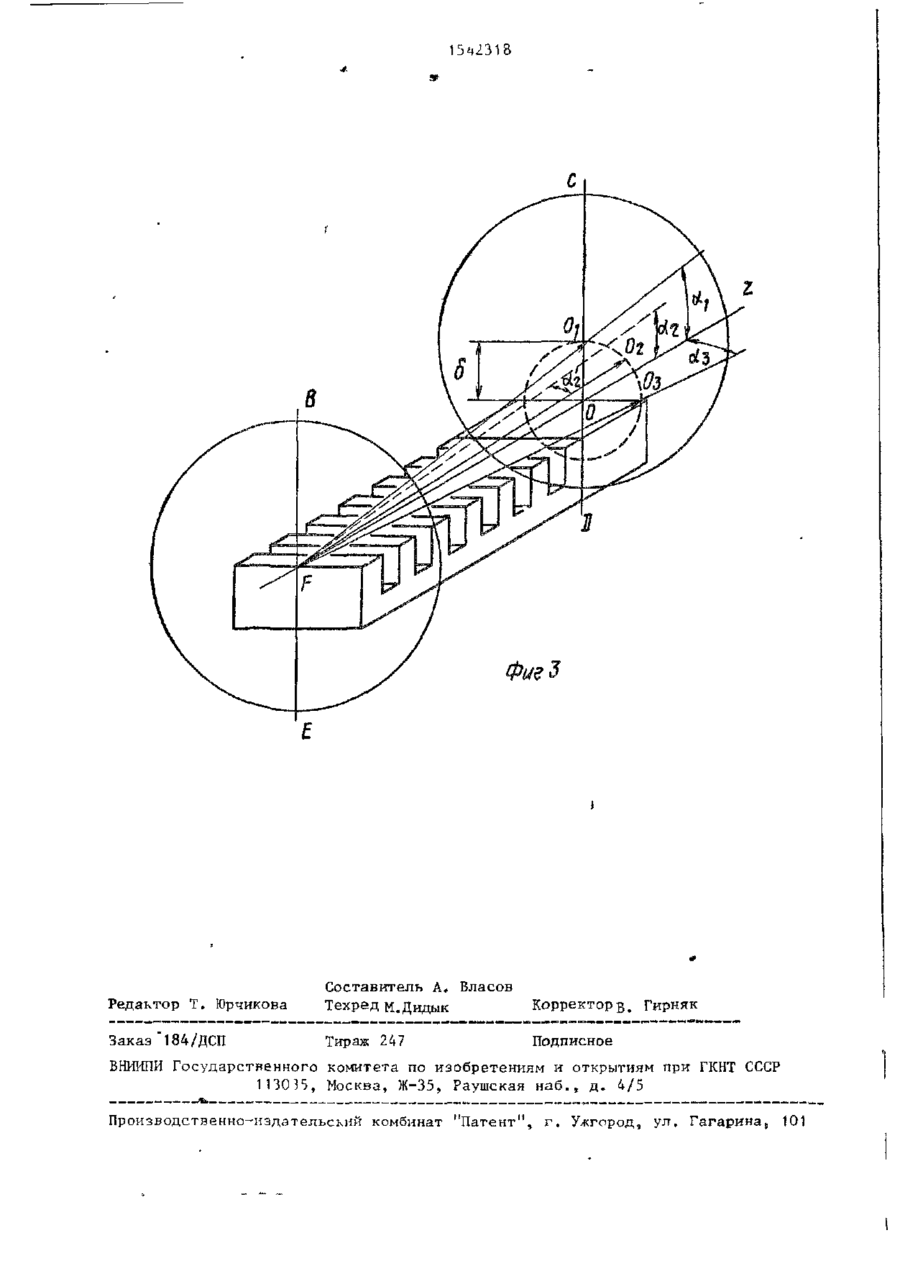

Изобретение относится к области электроники СВЧ, а именно к электровакуумным приборам с магнитной фокусировкой и юстировкой электронного потока, таких как лампа обратной вол ны, клинотрон, генератор динамических импульсов и т.п. Целью изобретения является повышение КПД за счет обеспечения юстировки электронного потока при минимальной длине магнитного зазора. Цель достигается тем, что в магнитной системе прибора, содержащей полюса с различным направлением намагниченности, один из полюсов выполнен с возможностью эксцентричного вращения в плоскости, перпендикулярной продольной оси прибора. При этом упрощается юстировка прибора, а также увеличивается фокусирующее магнитное поле вследствие того, что длина зазора магнитной системы может выбираться равной продольному размеру электронно-оптической системы прибора. 3 ил. Изобретенне относится к области электроники СВЧ, а именно к электровакуумным приборам с магнитной фокусировкой и юстировкой электронного потока» и может найти применение при разработке и создании пакетированных конструкций электровакуумных приборов миллиметрового и субмиллиметрового диапазонов, таких как ЛОВ, клинотронов, оротронов, ГДИ и т.п. полнен с возможностью эксцентричного вращения в плоскости, перпендикулярной продольной оси прибора, а расстояние сГ(м) между центром полюса и центром его вращения выбирают в прег делах Целью изобретения является повышение КПД за счет обеспечения юстировки электронного потока при минимальной длине магнитного зазора. Цель достигается тем, что в магнитной системе, содержащей полюса из магнитов с различным направлением намагниченности, один из полюсов вы5-90 іґ ,i где а 0 1/1 толщина электронного потока, м; отношение длины магнитного зазора к длине пространства взаимодействия; коэффициент, равный отношению магнитной индукции на оси в плоскости полюса к индукции в той же точке, 1542318 показаны электронный поток 9, эмиттисоздаваемой противоположным руемый электронной пушкой 10, коллекполюсом. тор 11 электронов. При таком техническом решении от'Предложенное устройство работает падает необходимость в котировочном с следующим образом. устройстве, расположенном в зазоре, СВЧ-прибор 8, например клинотрон, так как его функции выполняет магнитпомещен в рабочий зазор B D магнитC E ная система, точнее составляющие ее ной системы, так что его ЗС размещеэлементы. Это позволяет значительно упростить как механизм юстировки, так to на вдоль оси 1 (фиг.З). Особенностью клинотрона-генератои конструкцию пакетированного в предра типа ЛОВ является то, что в нем ложенной магнитной системе СВЧ-прибос целью увеличения эффективности ра в целом, а кроме того, получить взаимодействия электронный поток увеличение магнитного поля в зазоре без увеличения веса и габаритов сиЇ5 направлен под острым углом к поверхности ЗС с этой же целью используютстемы за счет максимального сокращеся "толстые" по сравнению с замедленния длины зазора, которая не превышаной длиной волны потоки. Угол наклоет длины прибора и определяется тольна определяется в основном толщиной ко этим конструктивным размером. При этом в предложенном решении обеспечи- 20 электронного потока,рабочей длиной •волны, длиной пространства взаимовастся эффективная юстировка электрондействия. За счет наклона траекторий ного потока, выполняемая путем эксдвижения электронов по отношению к центричного плоскопараллельного вращезамедляющей структуре достигается ния одного из полюсов системы вокруг улучшение рабочих характеристик клипродольной оси прибора. 25 нотрона, например максимум генерируемой мощности,, расширение полосы Иа фиг. 1 схематически изображено электронной перестройки и т . д . Угол предложенное устройство, продольный наклона зависит от величины смещеразрезу на фиг. 2 представлен разрез ния сГ, длины зазора 1 и степени А-А на фиг. 1; на фиг» 3 показана векнеоднородности маснитного поля. торная диаграмма полей и траекторий электронного потока в системе коорПри смещении полюса 1 параллельдинат магнитного зазора и замедляно полюсу 2 на величину £ точка с ющей системы (ЗС) СВЧ-прибора.' максимальной индукцией в плоскости пелюса 1 смещается относительно оси Z Полюса 1 и 2, помещенные в армаз том же направлении на величину туру из колец 3, соединенных стойкаcf\=
