Ежекторний одоризатор газу “тахат”

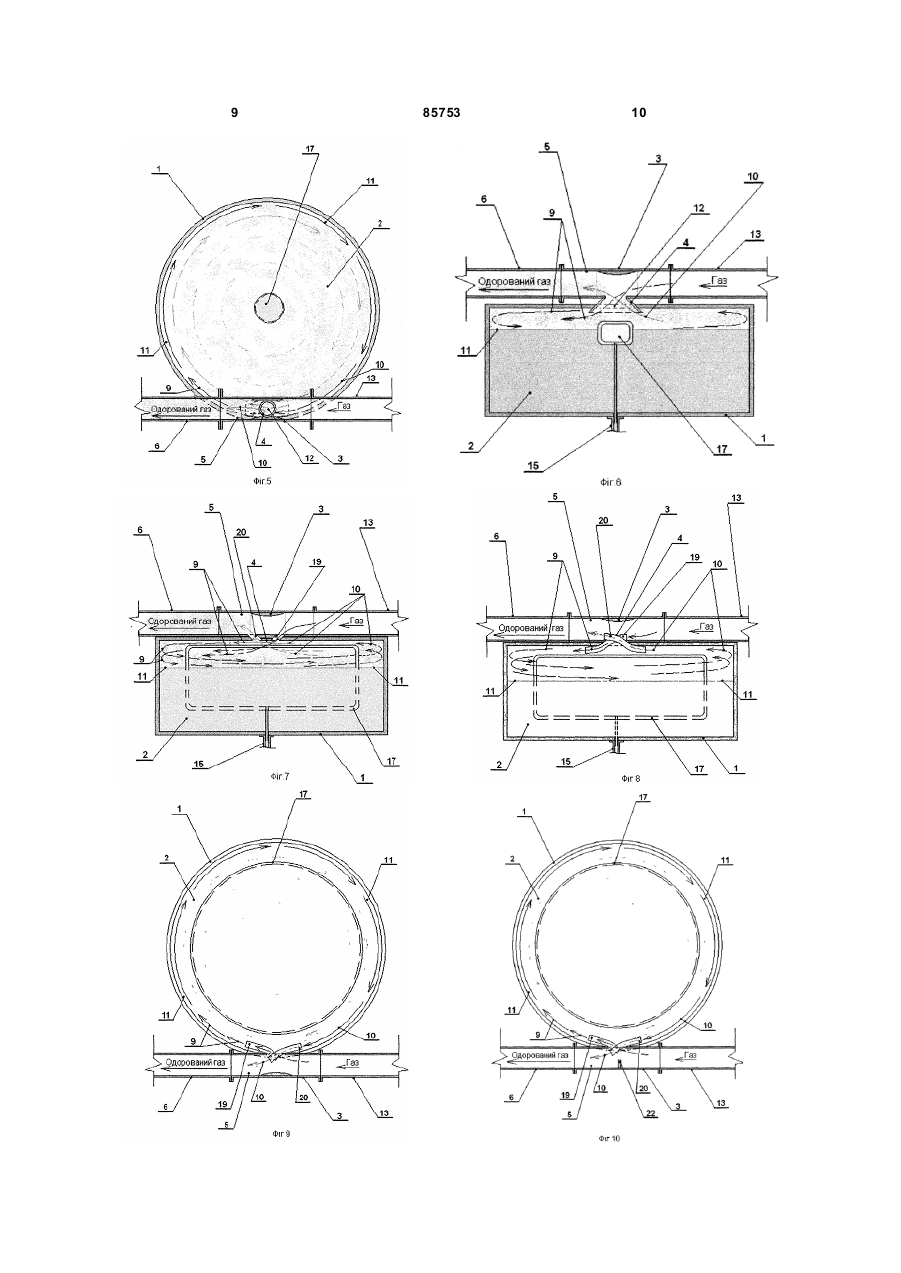

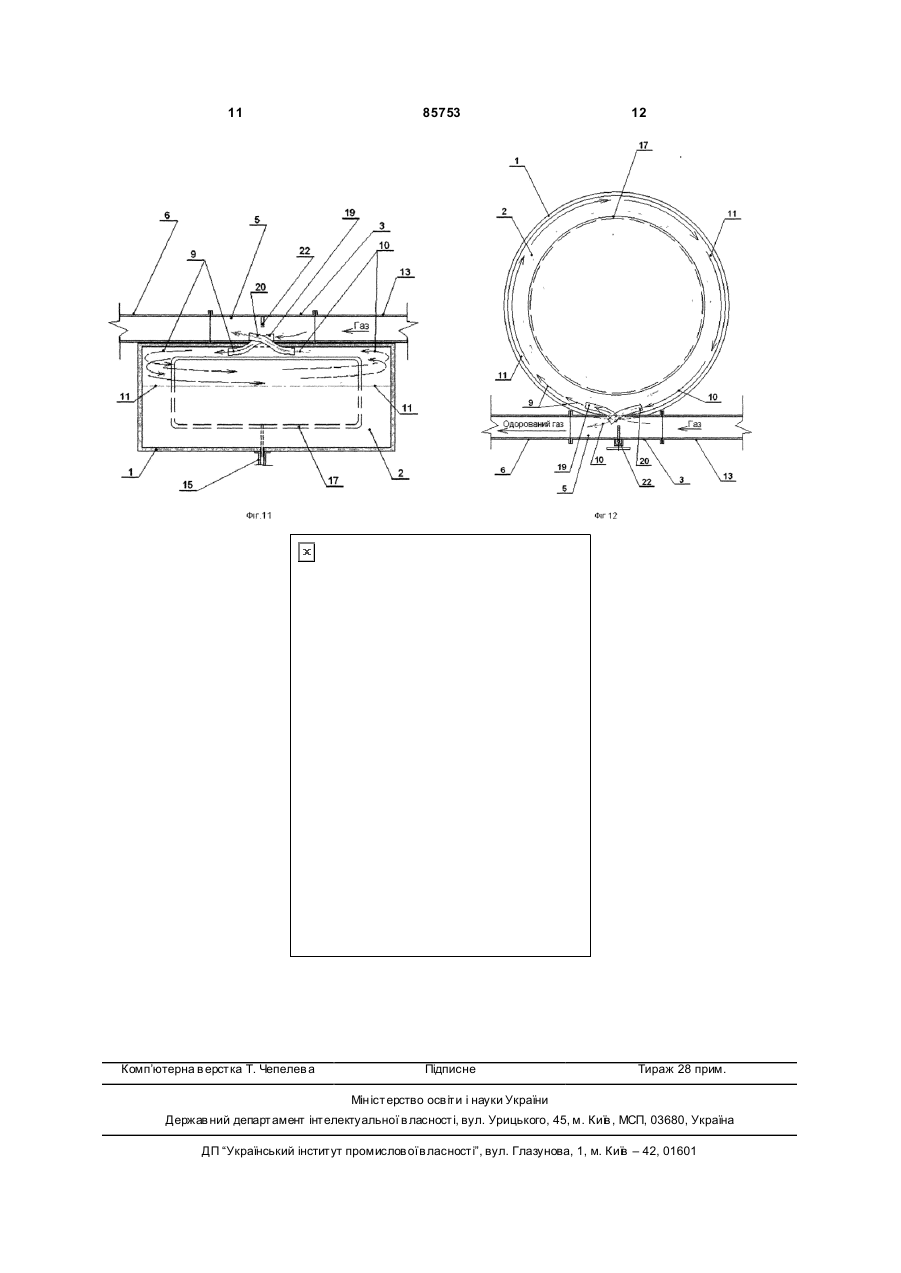

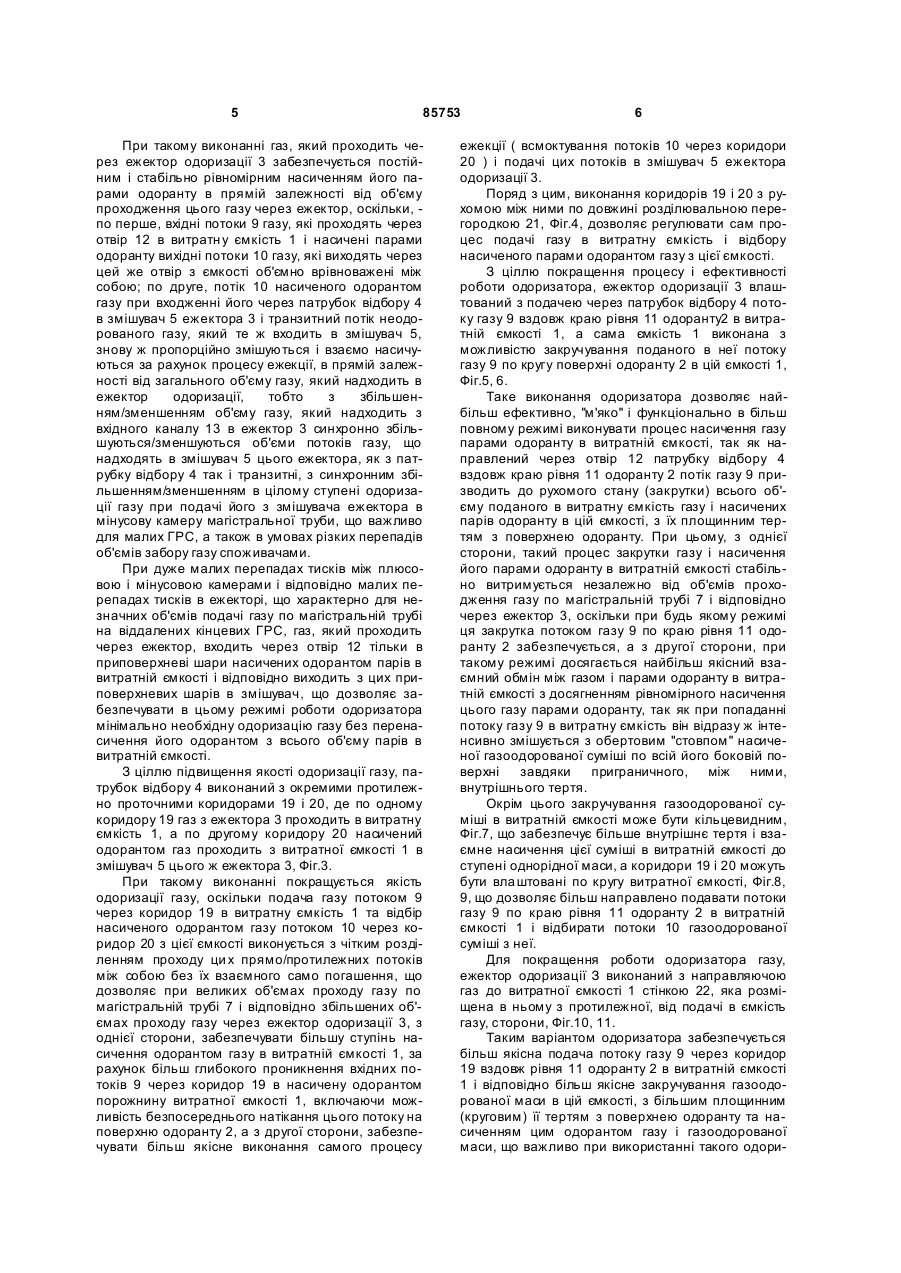

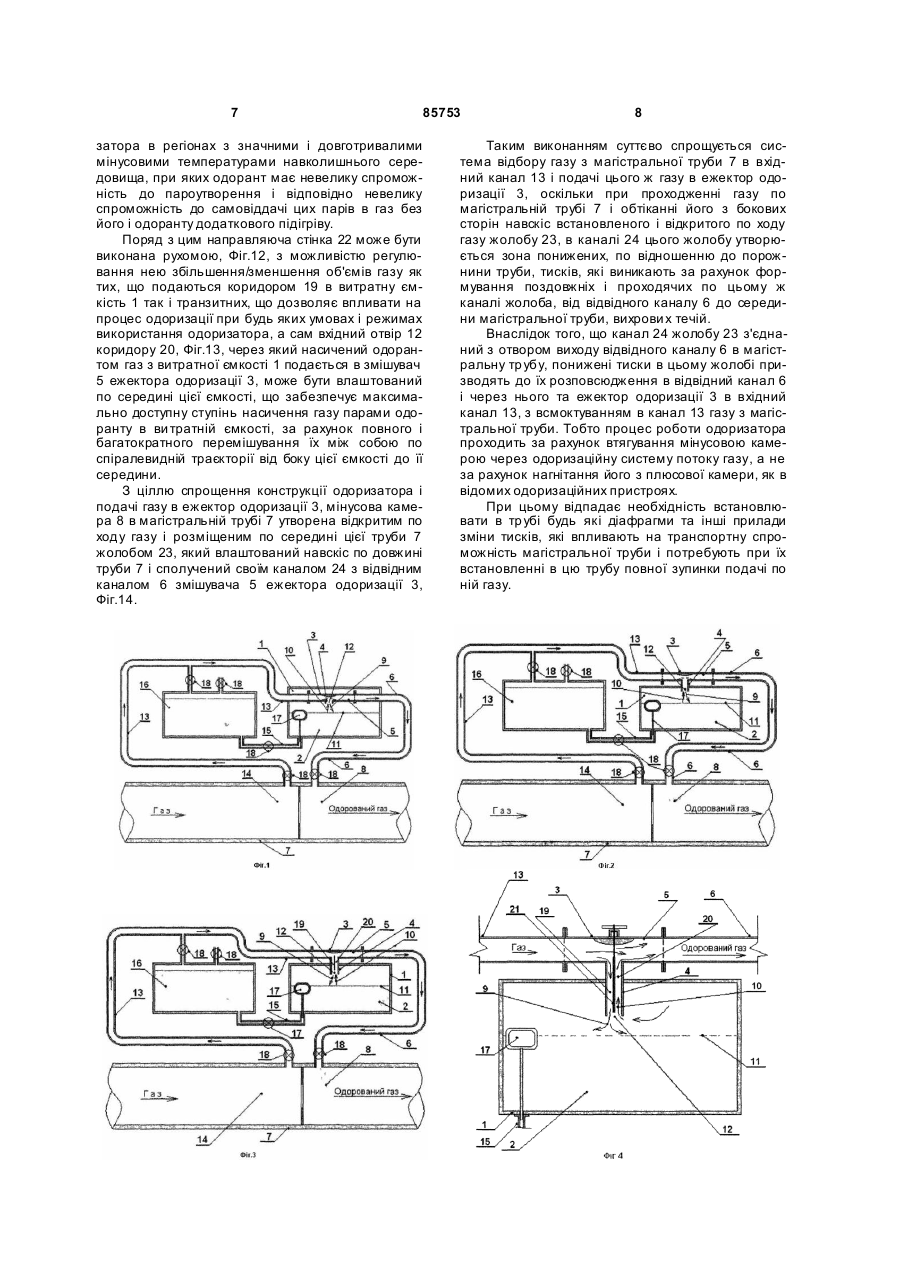

1. Одоризатор газу, який складається із витратної ємкості з одорантом та ежектора одоризації, котрий виконаний зі зверненим в цю саму ємкість патрубком відбору і сполучений своїм змішувачем через відвідний канал, що з'єднаний з магістральною трубою, з мінусовою камерою цієї труби, який відрізняється тим, що ежектор одоризації виконаний з прямим та зворотним проходом газу через патрубок відбору з ежектора в витратну ємкість і навпаки, з цієї ємкості - в ежектор, а сам ежектор з'єднаний змішувачем напряму з C2 2 (19) 1 3 85753 довищі уже насиченого в порожнині ємкості одорантом газу, що призводить до хаотичної подачі в магістральну трубу порцій газу, як насиченого одорантом в порожнині витратної ємкості, так і порцій газу, крапленого одорантом, що ви ходить з змішувача ежектора. Окрім цього, при проходженні по магістральній трубі невеликих об'ємів газу і відповідно невеликих перепадах тисків в ежекторі між отвором патрубку відбору і змішувачем, цей патрубок або практично виключається з роботи в ежекторі і не забезпечує подачі через нього в ежектор одоранту, або одорант в змішувач надходить через цей же патрубок "скачковидно" і неоднорідно по об'ємі, без повного і якісного розпилення його в порожнині витратної ємкості. При цьому сам змішувач працює або в режимі пропуску через нього чистого неодорованого газу або частково одорованого газу, який в подальшому транзитом попадає через малоодороване середовище витратної ємкості в магістральну трубу, що ускладнює використання такого одоризатора на малопотужних ГРС і без додаткових систем керування процесом одоризації. В основу винаходу поставлено задачу покращити процес і підвищити якість одоризації газу, з одночасним спрощенням роботи як самого пристрою одоризації так і одоризаційної системи в цілому. Поставлена задача вирішується тим, що в одоризаторі газу, який складається із витратної ємкості з одорантом та ежектора одоризації, котрий виконаний з зверненим в цю саму ємкість патрубком відбору і сполучений своїм змішувачем через відвідний канал, який з'єднаний з магістральною трубою, з мінусовою камерою цієї труби, ежектор одоризації виконаний з прямим та зворотнім проходом, перед змішувачем, газу через патрубок відбору з ежектора в витратну ємкість і навпаки, з цієї ємкості в ежектор, а сам ежектор з'єднаний своїм змішувачем напряму з відвідним каналом і сполучений безпосередньо цим же каналом з мінусовою камерою магістральної труби. На Фіг.1 - схематично відображено запропонований одоризатор, в якому ежектор одоризації виконаний з прямим та зворотнім проходом газу через патрубок відбору з ежектора в витратн у ємкість і навпаки, з цієї ємкості в ежектор, а сам ежектор з'єднаний своїм змішувачем напряму з відвідним каналом і сполучений безпосередньо цим же каналом з мінусовою камерою магістральної труби; на Фіг.2 - те ж саме, з розміщенням ежектора одоризації назовні витратної ємкості і його сполученні ззовні з цією ємкістю через введений в її порожнину отвір патрубку відбору; на Фіг.3 - те ж саме, з виконанням патрубку відбору з окремими, протилежно проточними по їх довжині, коридорами; на Фіг.4 - схематично відображено фрагмент одоризатора з коридорами патрубку відбору, виконаними з рухомою між ними по довжині розділювальною перегородкою, вид з боку; на Фіг.5 - схематично відображено фрагмент одоризатора, в якому ежектор влаштований з подачею газу через патрубок відбору вздовж краю рівня одоранту в витратній ємкості, а сама ємкість виконана з можливістю закручування поданого в неї газу по кругу 4 поверхні її одоранту, вид в плані; на Фіг.6 - те ж саме, вид з боку; на Фіг.7 - те ж саме, при кільцевидному закручуванні газу вздовж боків витратній ємкості, вид з боку; на Фіг.8 - те ж саме, з влаштуванням коридорів патрубку відбору по кругу витратної ємкості, вид з боку; на Фіг.9 - те ж саме, з влаштуванням коридорів патрубку відбору по кругу витратної ємкості, а ежектора одоризації з боку витратної ємкості, вид в плані; на Фіг.10 - те ж саме, з розташованою в ежекторі направляючою газ стінкою, вид в плані; на Фіг.11 - те ж саме, з розташованою в ежекторі направляючою газ стінкою, а самого ежектора зверху витратної ємкості, вид з боку; на Фіг.12 - те ж саме, з виконанням направляючої стінки рухомою і розташуванням ежектора з боку витратної ємкості, вид в плані; на Фіг.13 - те ж саме, з розташуванням вхідного отвору коридору патрубку відбору, з витратної ємкості, по середині цієї ємкості, вид в плані; на Фіг.14- схематично відображено запропонований одоризатор, в якому мінусова камера в магістральній трубі утворена відкритим по ходу газу і розміщеним по середині цієї труби жолобом, а сам жолоб влаштований навскіс по довжині труби і з'єднаний своїм каналом з відвідним каналом змішувача ежектора. Одоризатор газу складається із витратної ємкості 1 з одорантом 2 та ежектора одоризації 3, котрий виконаний з зверненим в цю саму ємкість 1 патрубком відбору 4 і сполучений своїм змішувачем 5 через відвідний канал 6, що з'єднаний з магістральною трубою 7, з мінусовою камерою 8 цієї труби 7, де ежектор одоризації 3 виконаний з прямим 9 та зворотнім 10 проходом газу через патрубок відбору 4 з ежектора 3 в витратну ємкість 1 над рівнем 11 одоранту 2 і навпаки, з цієї ємкості 1 в ежектор 3 , а сам ежектор 3 з'єднаний змішувачем 5 напряму з відвідним каналом 6 і сполучений ним безпосередньо з мінусовою камерою 8 магістральної труби 7. При цьому прохід газу з патрубку відбору 4 над рівень 11 одоранту 2 в витратну ємкість 1 і з ємкості 1 в цей патрубок 4 відбувається через отвір 12, а подача газу в ежектор 3 забезпечується через вхідний канал 13, який з'єднаний з цим ежектором 3 та плюсовою камерою 14 магістральної труби 7, а витратна ємкість 1 з'єднана перехідним патрубком 15, через який одорант з ємкості зберігання 16 подається в витратну ємкість 1, де регулюється дозатором 17, а сам одоризатор облаштований крановими засувками 18. Одоризатор газу працює наступним шляхом: Газ з плюсової камери 14 магістральної труби 7 по вхідному каналу 13 подається в ежектор одоризації 3, де розділюється на окремі потоки, один із яких 9 через отвір 12 патрубку відбору 4 попадає над рівнем 11 одоранту 2 в витратн у ємкість 1, в якій насичується парами одоранту і в подальшому виходить зворотнім потоком 10 через цей же отвір 12 в змішувач 5 ежектора 3, в якому змішується з транзитним неодорованим газом, що проходить напряму з каналу 13 через ежектор З, до необхідної ступені його концентрації і подається з змішувача 5 через відвідний канал 6 в мінусову камеру 8 магістральної труби 7, Фіг.1, 2. 5 85753 При такому виконанні газ, який проходить через ежектор одоризації 3 забезпечується постійним і стабільно рівномірним насиченням його парами одоранту в прямій залежності від об'єму проходження цього газу через ежектор, оскільки, по перше, вхідні потоки 9 газу, які проходять через отвір 12 в витратн у ємкість 1 і насичені парами одоранту вихідні потоки 10 газу, які виходять через цей же отвір з ємкості об'ємно врівноважені між собою; по друге, потік 10 насиченого одорантом газу при входженні його через патрубок відбору 4 в змішувач 5 ежектора 3 і транзитний потік неодорованого газу, який те ж входить в змішувач 5, знову ж пропорційно змішуються і взаємо насичуються за рахунок процесу ежекції, в прямій залежності від загального об'єму газу, який надходить в ежектор одоризації, тобто з збільшенням/зменшенням об'єму газу, який надходить з вхідного каналу 13 в ежектор 3 синхронно збільшуються/зменшуються об'єми потоків газу, що надходять в змішувач 5 цього ежектора, як з патрубку відбору 4 так і транзитні, з синхронним збільшенням/зменшенням в цілому ступені одоризації газу при подачі його з змішувача ежектора в мінусову камеру магістральної труби, що важливо для малих ГРС, а також в умовах різких перепадів об'ємів забору газу споживачами. При дуже малих перепадах тисків між плюсовою і мінусовою камерами і відповідно малих перепадах тисків в ежекторі, що характерно для незначних об'ємів подачі газу по магістральній трубі на віддалених кінцевих ГРС, газ, який проходить через ежектор, входить через отвір 12 тільки в приповерхневі шари насичених одорантом парів в витратній ємкості і відповідно виходить з цих приповерхневих шарів в змішувач, що дозволяє забезпечувати в цьому режимі роботи одоризатора мінімально необхідну одоризацію газу без перенасичення його одорантом з всього об'єму парів в витратній ємкості. З ціллю підвищення якості одоризації газу, патрубок відбору 4 виконаний з окремими протилежно проточними коридорами 19 і 20, де по одному коридору 19 газ з ежектора 3 проходить в витратну ємкість 1, а по другому коридору 20 насичений одорантом газ проходить з витратної ємкості 1 в змішувач 5 цього ж ежектора 3, Фіг.3. При такому виконанні покращується якість одоризації газу, оскільки подача газу потоком 9 через коридор 19 в витратну ємкість 1 та відбір насиченого одорантом газу потоком 10 через коридор 20 з цієї ємкості виконується з чітким розділенням проходу ци х прямо/протилежних потоків між собою без їх взаємного само погашення, що дозволяє при великих об'ємах проходу газупо магістральній трубі 7 і відповідно збільшених об'ємах проходу газу через ежектор одоризації 3, з однієї сторони, забезпечувати більшу ступінь насичення одорантом газу в витратній ємкості 1, за рахунок більш глибокого проникнення вхідних потоків 9 через коридор 19 в насичену одорантом порожнину витратної ємкості 1, включаючи можливість безпосереднього натікання цього потоку на поверхню одоранту 2, а з другої сторони, забезпечувати більш якісне виконання самого процесу 6 ежекції ( всмоктування потоків 10 через коридори 20 ) і подачі цих потоків в змішувач 5 ежектора одоризації 3. Поряд з цим, виконання коридорів 19 і 20 з рухомою між ними по довжині розділювальною перегородкою 21, Фіг.4, дозволяє регулювати сам процес подачі газу в витратну ємкість і відбору насиченого парами одорантом газу з цієї ємкості. З ціллю покращення процесу і ефективності роботи одоризатора, ежектор одоризації 3 влаштований з подачею через патрубок відбору 4 потоку газу 9 вздовж краю рівня 11 одоранту2 в витратній ємкості 1, а сама ємкість 1 виконана з можливістю закручування поданого в неї потоку газу 9 по кругу поверхні одоранту 2 в цій ємкості 1, Фіг.5, 6. Таке виконання одоризатора дозволяє найбільш ефективно, "м'яко" і функціонально в більш повному режимі виконувати процес насичення газу парами одоранту в витратній ємкості, так як направлений через отвір 12 патрубку відбору 4 вздовж краю рівня 11 одоранту 2 потік газу 9 призводить до рухомого стану (закрутки) всього об'єму поданого в витратну ємкість газу і насичених парів одоранту в цій ємкості, з їх площинним тертям з поверхнею одоранту. При цьому, з однієї сторони, такий процес закрутки газу і насичення його парами одоранту в витратній ємкості стабільно витримується незалежно від об'ємів проходження газу по магістральній трубі 7 і відповідно через ежектор 3, оскільки при будь якому режимі ця закрутка потоком газу 9 по краю рівня 11 одоранту 2 забезпечується, а з другої сторони, при такому режимі досягається найбільш якісний взаємний обмін між газом і парами одоранту в витратній ємкості з досягненням рівномірного насичення цього газу парами одоранту, так як при попаданні потоку газу 9 в витратну ємкість він відразу ж інтенсивно змішується з обертовим "стовпом" насиченої газоодорованої суміші по всій його боковій поверхні завдяки приграничного, між ними, внутрішнього тертя. Окрім цього закручування газоодорованої суміші в витратній ємкості може бути кільцевидним, Фіг.7, що забезпечує більше внутрішнє тертя і взаємне насичення цієї суміші в витратній ємкості до ступені однорідної маси, а коридори 19 і 20 можуть бути вла штовані по кругу витратної ємкості, Фіг.8, 9, що дозволяє більш направлено подавати потоки газу 9 по краю рівня 11 одоранту 2 в витратній ємкості 1 і відбирати потоки 10 газоодорованої суміші з неї. Для покращення роботи одоризатора газу, ежектор одоризації З виконаний з направляючою газ до витратної ємкості 1 стінкою 22, яка розміщена в ньому з протилежної, від подачі в ємкість газу, сторони, Фіг.10, 11. Таким варіантом одоризатора забезпечується більш якісна подача потоку газу 9 через коридор 19 вздовж рівня 11 одоранту 2 в витратній ємкості 1 і відповідно більш якісне закручування газоодорованої маси в цій ємкості, з більшим площинним (круговим) її тертям з поверхнею одоранту та насиченням цим одорантом газу і газоодорованої маси, що важливо при використанні такого одори 7 85753 затора в регіонах з значними і довготривалими мінусовими температурами навколишнього середовища, при яких одорант має невелику спроможність до пароутворення і відповідно невелику спроможність до самовіддачі цих парів в газ без його і одоранту додаткового підігріву. Поряд з цим направляюча стінка 22 може бути виконана рухомою, Фіг.12, з можливістю регулювання нею збільшення/зменшення об'ємів газу як тих, що подаються коридором 19 в витратну ємкість 1 так і транзитних, що дозволяє впливати на процес одоризації при будь яких умовах і режимах використання одоризатора, а сам вхідний отвір 12 коридору 20, Фіг.13, через який насичений одорантом газ з витратної ємкості 1 подається в змішувач 5 ежектора одоризації 3, може бути влаштований по середині цієї ємкості, що забезпечує максимально доступну ступінь насичення газу парами одоранту в ви тратній ємкості, за рахунок повного і багатократного перемішування їх між собою по спіралевидній траєкторії від боку цієї ємкості до її середини. З ціллю спрощення конструкції одоризатора і подачі газу в ежектор одоризації 3, мінусова камера 8 в магістральній трубі 7 утворена відкритим по ходу газу і розміщеним по середині цієї труби 7 жолобом 23, який влаштований навскіс по довжині труби 7 і сполучений своїм каналом 24 з відвідним каналом 6 змішувача 5 ежектора одоризації 3, Фіг.14. 8 Таким виконанням суттєво спрощується система відбору газу з магістральної труби 7 в вхідний канал 13 і подачі цього ж газу в ежектор одоризації 3, оскільки при проходженні газу по магістральній трубі 7 і обтіканні його з бокових сторін навскіс встановленого і відкритого по ходу газу жолобу 23, в каналі 24 цього жолобу утворюється зона понижених, по відношенню до порожнини труби, тисків, які виникають за рахунок формування поздовжніх і проходячих по цьому ж каналі жолоба, від відвідного каналу 6 до середини магістральної труби, вихрови х течій. Внаслідок того, що канал 24 жолобу 23 з'єднаний з отвором виходу відвідного каналу 6 в магістральну тр убу, понижені тиски в цьому жолобі призводять до їх розповсюдження в відвідний канал 6 і через нього та ежектор одоризації 3 в вхідний канал 13, з всмоктуванням в канал 13 газу з магістральної труби. Тобто процес роботи одоризатора проходить за рахунок втягування мінусовою камерою через одоризаційну систему потоку газу, а не за рахунок нагнітання його з плюсової камери, як в відомих одоризаційних пристроях. При цьому відпадає необхідність встановлювати в тр убі будь які діафрагми та інші прилади зміни тисків, які впливають на транспортну спроможність магістральної труби і потребують при їх встановленні в цю трубу повної зупинки подачі по ній газу. 9 85753 10 11 Комп’ютерна в ерстка Т. Чепелев а 85753 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
