Баластова система плавучого доку

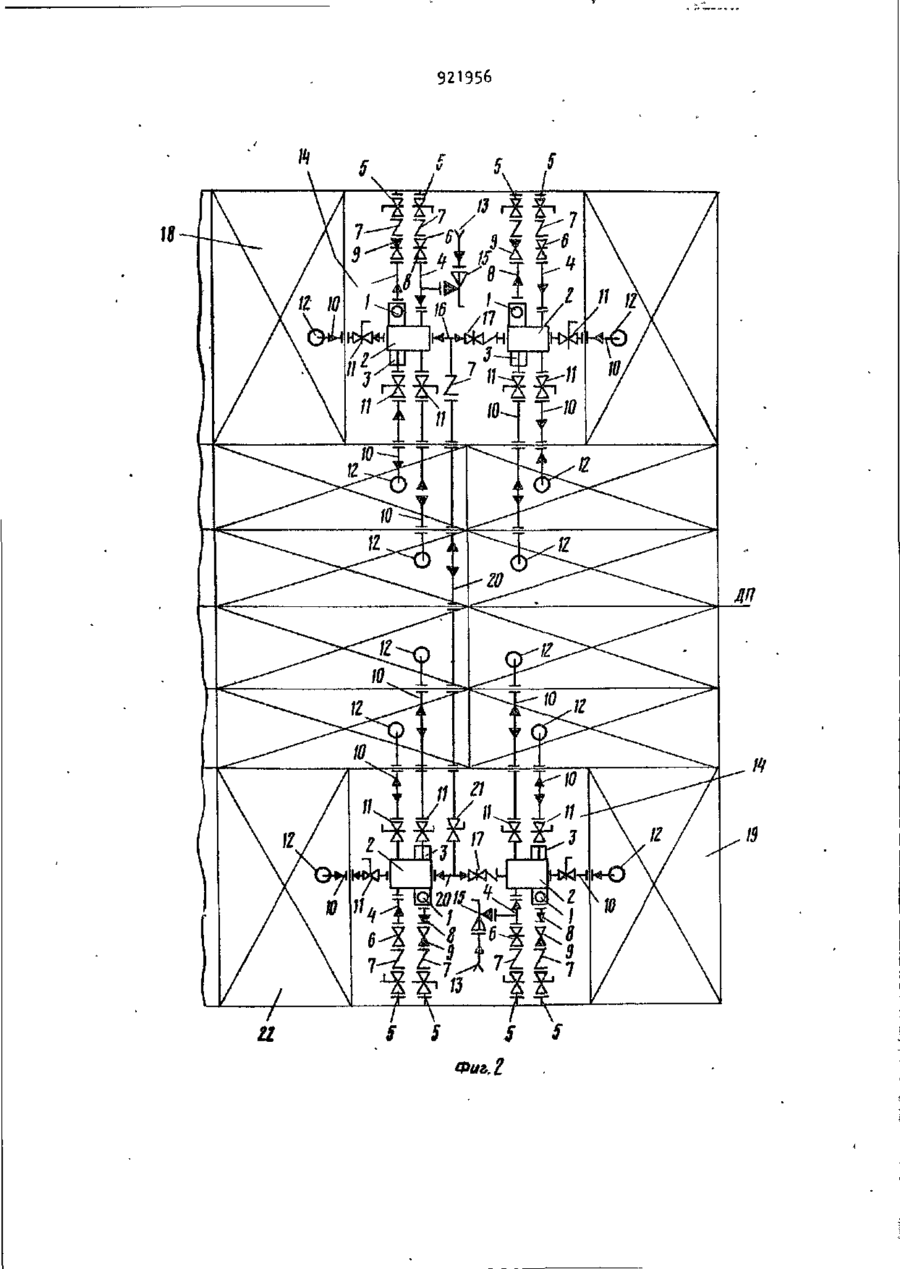

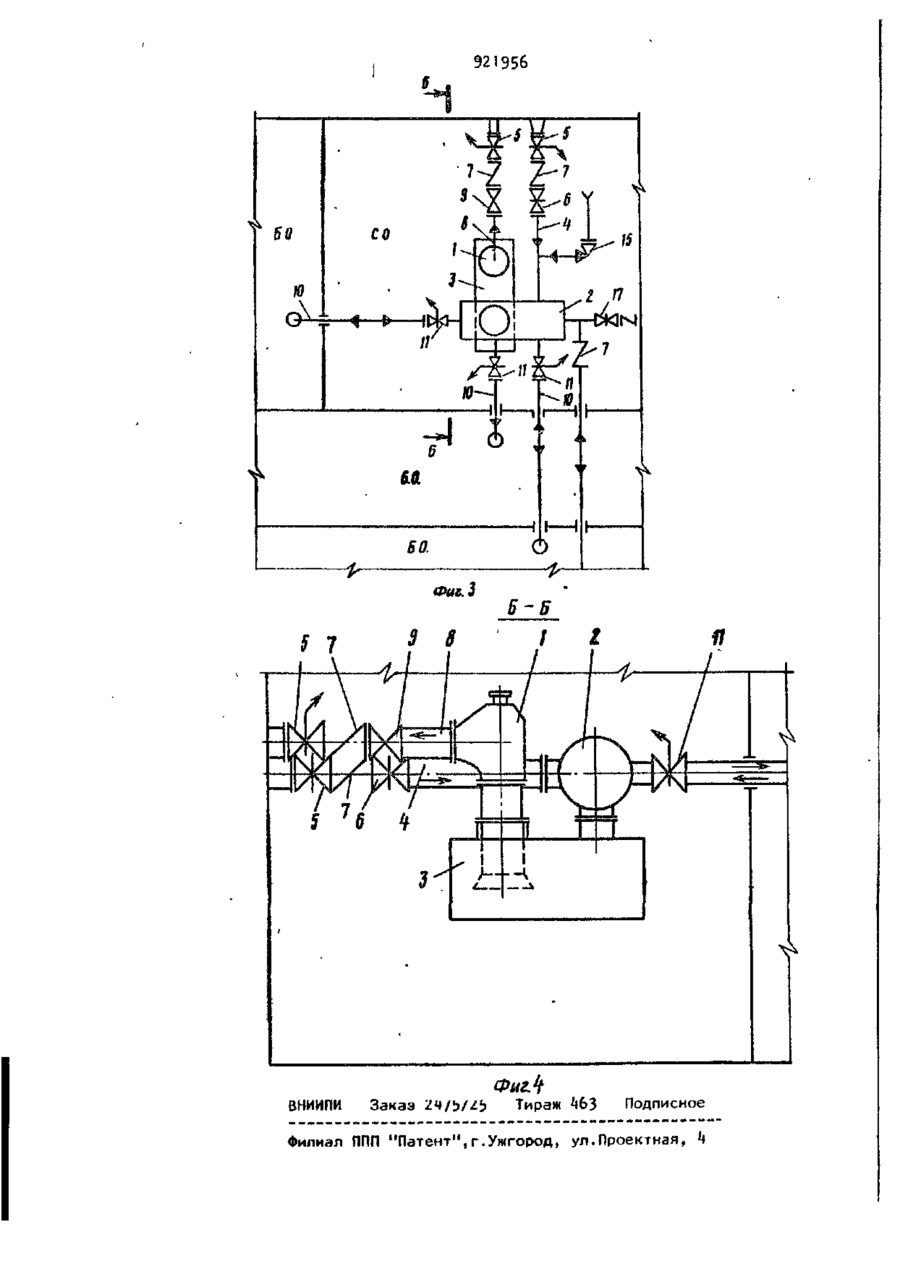

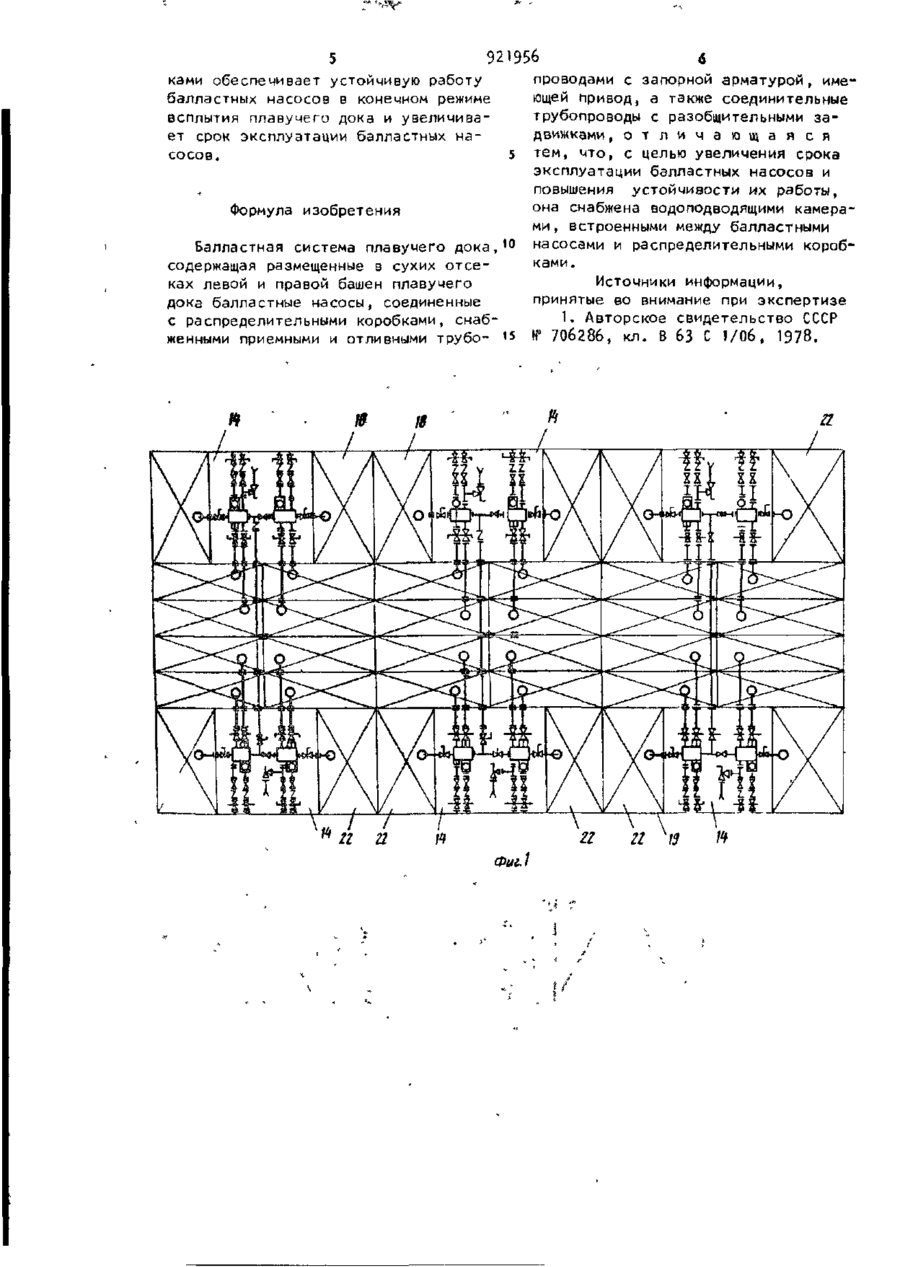

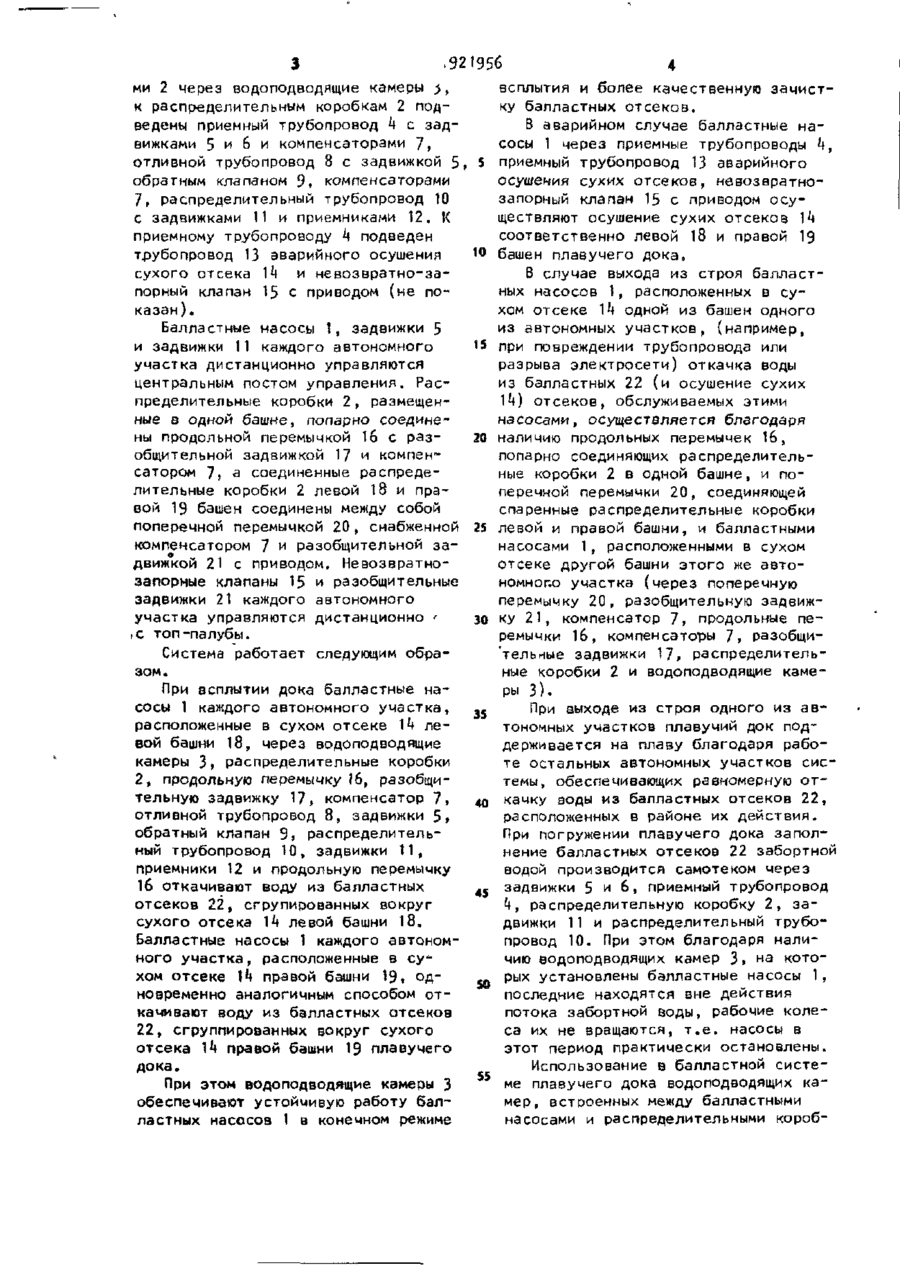

Союз Советских Социалистических Республик (И) К 921956 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву (22)3анвлено 0*}.07.79 ( 2 Ї ) 2793320/27-11 с присоединением заявки № Государственный комитет СССР по делам изобретений н открытки (23)Приоритет Опубликовано 23. 04. 82, Бюллетень Ла Ї5 Авторы изобретения В 63 С 1/06 ' Дата опубликования описання 23.04.82 (72) (51 )М. Кл. (53)УДК 629.128О .72(088.8) Ф.К.Ясыр и Ю.А.Ольхович (71) Заявитель (54) БАЛЛАСТНАЯ СИСТЕМА ПЛАВУЧЕГО ДОКА \ Изобретение относится к судостроению, а именно к балластным системам плавучих доков. Известна балластная система плавучего дока, содержащая размещенные в сухих отсеках левой и правой башен плавучего дока балластные насосы, соединенные с распределительными коробками, снабженными приемными и отливными трубопроводами с запорной t o арматурой, имеющей привод, а также соединительные трубопроводы G разобщительными задвижками [1}. Цель изобретения - увеличение срока эксплуатации балластных насосов и повышение устойчивости их работы. Поставленная цель достигаемся тем, что балластная система плавучего дока снабжена водоподводпщими камерами , встроенными между балластными насосами и распределительными коробками . На фиг,1 изображена балластная система плавучего дока, общий вид; на фиг.2 - схема отдельного автономного участка балластной системы; на фиг.3 - схема взаимного расположения водоподводящей камеры с балластным Однако известная балластная систе15 насосом и распределительной коробкой, ма предусмотрена для обеспечения вид сверху; на фиг,4 - разрез Б-Б на управляемого самодвижения дока, а фиг.З (взаимное расположение водоподпри использовании ее для подъема и водящей камеры с балластным насосом и погружения плавучего дока с докуемым распределительной коробкой, вид сбообъектом не обеспечивается долгосроч20 ку). ная и устойчивая работа балластных Балластная система плавучего дока насосов, особенно для крупнотоннажных содержит балластные насосы \ , соедидоков с нелезобетонным корпусом понненные с распределительными коробкатона. .921956 ми 2 через водоподводящие камеры t> > к распределительным коробкам 2 подведены приемный трубопровод k с задвижками 5 и 6 и компенсаторами 7, отливной трубопровод 8 с задвижкой 5, 5 обратным клапаном 9, компенсаторами 7, распределительный трубопровод 10 с задвижками 11 и приемниками 12. К приемному трубопроводу Ц подведен трубопровод 13 аварийного осушения 10 сухого отсека \k и невозвратно-запорный клапан 15 с приводом (не показан). Балластные насосы 1, задвижки 5 и задвижки 11 каждого автономного участка дистанционно управляются центральным постом управления. Распределительные коробки 2, размещенные в одной башне, попарно соединены продольной перемычкой 16 с разобщительной задвижкой 17 и компенсатором 7) а соединенные распределительные коробки 2 левой 18 и правой 19 башен соединены между собой поперечной перемычкой 20, снабженной компенсатором 7 и разобщительной задвижкой 21 с приводом. Невозвратнозапорные клапаны 15 и разобщительные задвижки 21 каждого автономного участка управляются дистанционно ' ,с топ-палубы. Система работает следующим образом. При всплытии дока балластные насосы 1 каждого автономного участка, расположенные в сухом отсеке 1t ле* вой башни 18, через водоподводящие камеры 3» распределительные коробки 2, продольную перемычку 16, разобщительную задвижку 17, компенсатор 7, отливной трубопровод 8, задвижки 5» обратный клапан 9. распределительный трубопровод 10, задвижки 11, приемники 12 и продольную перемычку 16 откачивают воду из балластных отсеков 22, сгрупированных вокруг сухого отсека 1 + левой башни 18, * Балластные насосы 1 каждого автономного участка, расположенные в сухом отсеке \h правой башни 19 * ОД" новременно аналогичным способом откачивают воду из балластных отсеков 22, сгруппированных вокруг сухого отсека Iі* правой башни 19 плавучего дока. При этом водоподводящие камеры 3 обеспечивают устойчивую работу балластных насосов 1 в конечном режиме 15 20 25 30 »в всплытия и более качественную зачистку балластных отсеков. В аварийном случае балластные насосы 1 через приемные трубопроводы k, приемный трубопровод 13 аварийного осушекия сухих отсеков, невозаратнозапорный клапан 15 с приводом осуществляют осушение сухих отсеков )h соответственно левой 18 и правой 19 башен плавучего дока. В случае выхода из строя балластных насосов 1, расположенных в сухом отсеке 1» одной из башен одного * из автономных участков, (например, при повреждении трубопровода или разрыва электросети) откачка воды из балластных 22 (и осушение сухих \h) отсеков, обслуживаемых этими насосами, осуществляется благодаря наличию продольных перемычек 16, попарно соединяющих распределительные коробки 2 в одной башне, и поперечной перемычки 20, соединяющей спаренные распределительные коробки левой и правой башни, и балластными насосами 1, расположенными в сухом отсеке другой башни этого же автономного участка (через поперечную перемычку 20, разобщительную задвижку 21, компенсатор 7, продольные перемычки 16, компенсаторы 7, разобщительные задвижки 17, распределительные коробки 2 и водоподводящие камеры 3 ) . При выходе из строя одного из автономных участков плавучий док поддерживается на плаву благодаря работе остальных автономных участков системы, обеспечивающих равномерную от~ 40 качку воды из балластных отсеков 22, расположенных в районе их действия. При погружении плавучего дока заполнение балластных отсеков 22 забортной водой производится самотеком через задвижки 5 и 6, приемный трубопровод 45 UУ распределительную коробку 2, задвижки 11 и распределительный трубопровод 10. При этом благодаря наличию еодоподводящих камер 3» на которых установлены балластные насосы 1, 50 последние находятся вне действия потока забортной воды, рабочие колеса их не вращаются, т.е. насосы в этот период практически остановлены. Использование в балластной систе55 ме плавучего дока водоподводящих камер, встроенных между балластными насосами и распределительными короб 5 921956 ками обеспечивает устойчивую работу проводами с запорной арматурой, имебалластных насосов в конечном режиме ющей привод, а также соединительные всплытия плавучего дока и увеличиватрубопроводы с разобщительными з а ет срок эксплуатации балластных надвижками, о т л и ч а ю щ а я с я сосов. тем, ч т о , с целью увеличения срока Формула изобретения Балластная система плавучего дока содержащая размещенные в сухих отсеках левой и правой башен плавучего дока балластные насосы, соединенные с распределительными коробками, снабженными приемными и отливными трубо 10 эксплуатации балластных насосов и повышения устойчивости их работы, она снабжена водоподводящими камерами, встроенными между балластными насосами и распределительными коробками. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 706286, к л . В 63 С 1/06, 1978. t п и U ш „—v .-•> ....,-• - 3 * тї.—4 " 921956 Фиь.1 921956 ВНИИПИ Заказ 24lbUb Тираж ^63 Подписное Филиал ППП "Патент",г.Ужгород, ул.Проектная, h
