Склад для надання жиронепроникності волокнистому матеріалу

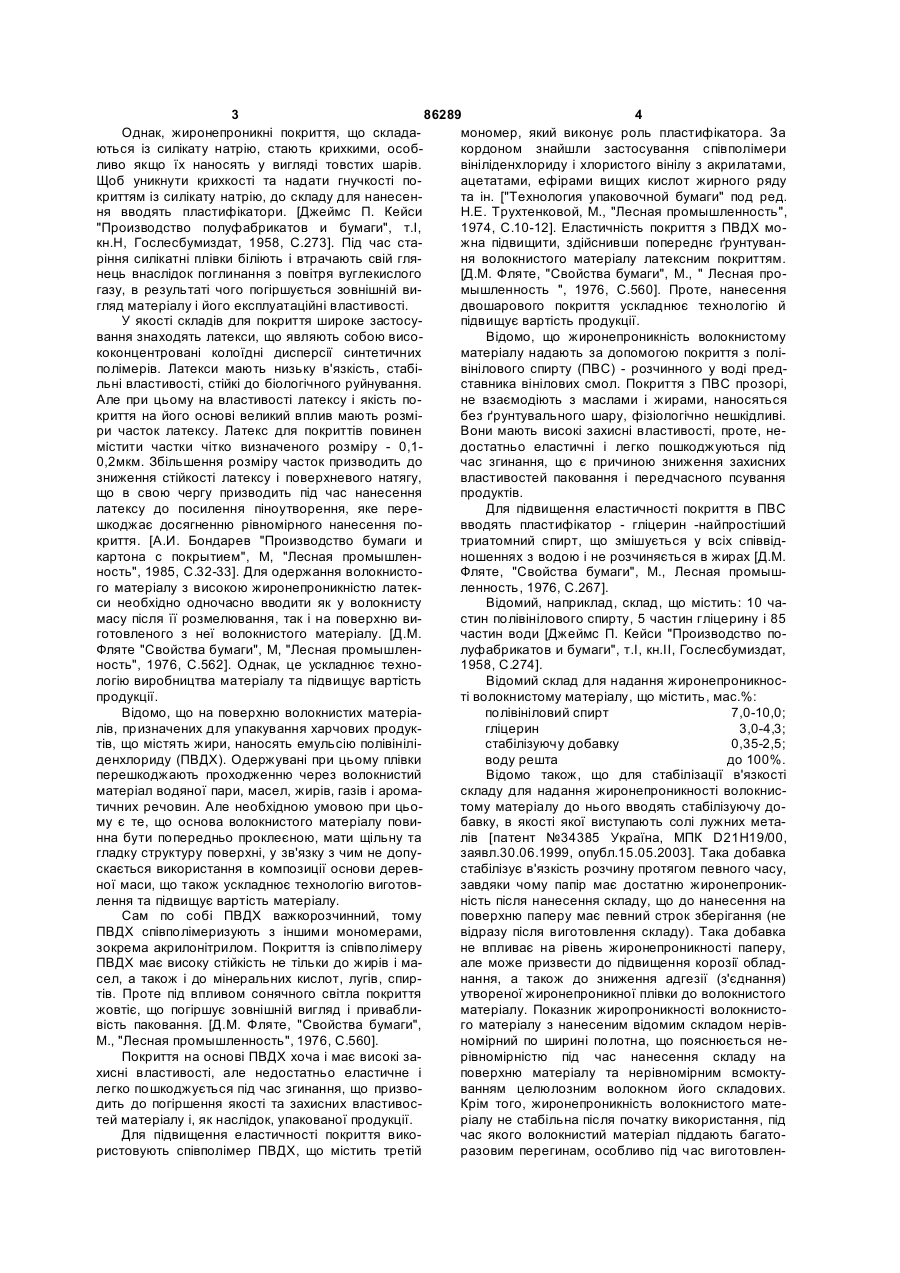

Склад для надання жиронепроникності волокнистому матеріалу, що містить полівініловий спирт, гліцерин і воду, який відрізняється тим, що додатково містить поліакриламід за такого співвідношення компонентів, мас. %: полівініловий спирт 0,1-33,0 гліцерин 0,03-10,9 поліакриламід 0,1-0,3 вода решта. Винахід належить до целюлозно-паперового виробництва, зокрема до виробництва пакувальних матеріалів із жиронепроникним покриттям для упакування продуктів, що містять жири, у тому числі і харчових. Процес формування покриття, що визначає властивості волокнистого матеріалу з покриттям, розпочинається з моменту нанесення рідкого шару на волокнистий матеріал. Склад для покриття проникає на визначену глибину в капіляри волокнистого матеріалу, одночасно відбувається часткове відокремлення води і її всмоктування волокном. Глибина і швидкість проникнення складу у волокнистий матеріал визначається такими чинниками: - змочуванням поверхні складом для покриття; - ефективною в'язкістю складу; - водоутриманням складу; - електростатичним зарядом складу. Швидкість проникнення зменшується пропорційно підвищенню в'язкості розчину [А.И. Бондарев. Производство бумаги и картона с покрытием. - М.: Лесная промышленность. - 1985, С.11]. У зв'язку з цим важливе значення має стабільність в'язкості складу для покриття у заданих межах. Це дає змогу точно регулювати витрату складу під час його нанесення, а також витрату повітря для рівномірного розподілу складу на полотні під час його висушування. Після сушіння на поверхні волокнистого матеріалу утворюється непомітна неозброєним оком жиронепроникна плівка, зв'язана з волокнистим матеріалом силами адгезії. Пакувальні волокнисті матеріали з жиронепроникним покриттям повинні забезпечувати цілісність запакованого продукту, що містить жири, і запобігати появі масляних плям на поверхні пакувального матеріалу. Пакувальні волокнисті матеріали для харчових продуктів, що містять жири, повинні не тільки не надавати продуктам неприємного запаху, але й запобігати псуванню продуктів під впливом окисних процесів, вологи навколишнього повітря, мікроорганізмів, ультрафіолетових променів та ін. Відомо, що жиронепроникність волокнистому матеріалу (картону) можна надати за допомогою силікату натрію. Картон із покриттям, що містить силікат натрію, перешкоджає втраті ароматичних масел із продуктів, що упаковуються, а також утворенню масляних плям на поверхні картону. (19) UA (11) 86289 (13) C2 (21) a200708286 (22) 19.07.2007 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) КОПТЮХ ЛЕОНІД АНДРІЙОВИЧ, UA, РИБАЛЬЧЕНКО ВІКТОР ВАСИЛЬОВИЧ, UA, ОСИКА ВІКТОР АНАТОЛІЙОВИЧ, UA, ЛОЗОВИК МИКОЛА ТЕРЕНТІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНСТИТУТ ПАПЕРУ", UA (56) UA 34385, D21H19/00, 15.05.2003 SU 455183, D21H3/12, 1/02, 30.12.74 SU 996584, D21D3/00, D21H3/00, 15.02.83 RU 95111930, C09D129/04, 5/20, 27.06.1997 RU 2090587, C09D129/04, 5/20, 20.09.97 US 6193831, B05O1/38, 27.02.2001 US 6720371, C08K5/06, 13.04.2004 US 2006/0099410, B32B27/00, 11.05.2006 3 86289 4 мономер, який виконує роль пластифікатора. За Однак, жиронепроникні покриття, що складакордоном знайшли застосування співполімери ються із силікату натрію, стають крихкими, особвініліденхлориду і хлористого вінілу з акрилатами, ливо якщо їх наносять у вигляді товстих шарів. ацетатами, ефірами вищих кислот жирного ряду Щоб уникнути крихкості та надати гнучкості пота ін. ["Технология упаковочной бумаги" под ред. криттям із силікату натрію, до складу для нанесенΗ.Ε. Трухтенковой, Μ., "Лесная промышленность", ня вводять пластифікатори. [Джеймс П. Кейси 1974, С.10-12]. Еластичність покриття з ПВДХ мо"Производство полуфабрикатов и бумаги", т.I, жна підвищити, здійснивши попереднє ґрунтуванкн.Н, Гослесбумиздат, 1958, С.273]. Під час станя волокнистого матеріалу латексним покриттям. ріння силікатні плівки біліють і втрачають свій гля[Д.М. Фляте, "Свойства бумаги", М., " Лесная пронець внаслідок поглинання з повітря вуглекислого мышленность ", 1976, С.560]. Проте, нанесення газу, в результаті чого погіршується зовнішній видвошарового покриття ускладнює технологію й гляд матеріалу і його експлуатаційні властивості. підвищує вартість продукції. У якості складів для покриття широке застосуВідомо, що жиронепроникність волокнистому вання знаходять латекси, що являють собою висоматеріалу надають за допомогою покриття з полікоконцентровані колоїдні дисперсії синтетичних вінілового спирту (ПВС) - розчинного у воді предполімерів. Латекси мають низьку в'язкість, стабіставника вінілових смол. Покриття з ПВС прозорі, льні властивості, стійкі до біологічного руйнування. не взаємодіють з маслами і жирами, наносяться Але при цьому на властивості латексу і якість побез ґрунтувального шару, фізіологічно нешкідливі. криття на його основі великий вплив мають розміВони мають високі захисні властивості, проте, нери часток латексу. Латекс для покриттів повинен достатньо еластичні і легко пошкоджуються під містити частки чітко визначеного розміру - 0,1час згинання, що є причиною зниження захисних 0,2мкм. Збільшення розміру часток призводить до властивостей паковання і передчасного псування зниження стійкості латексу і поверхневого натягу, продуктів. що в свою чергу призводить під час нанесення Для підвищення еластичності покриття в ПВС латексу до посилення піноутворення, яке перевводять пластифікатор - гліцерин -найпростіший шкоджає досягненню рівномірного нанесення потриатомний спирт, що змішується у всіх співвідкриття. [А.И. Бондарев "Производство бумаги и ношеннях з водою і не розчиняється в жирах [Д.М. картона с покрытием", М, "Лесная промышленФляте, "Свойства бумаги", М., Лесная промышность", 1985, С.32-33]. Для одержання волокнистоленность, 1976, С.267]. го матеріалу з високою жиронепроникністю латекВідомий, наприклад, склад, що містить: 10 часи необхідно одночасно вводити як у волокнисту стин полівінілового спирту, 5 частин гліцерину і 85 масу після її розмелювання, так і на поверхню вичастин води [Джеймс П. Кейси "Производство поготовленого з неї волокнистого матеріалу. [Д.М. луфабрикатов и бумаги", т.I, кн.II, Гослесбумиздат, Фляте "Свойства бумаги", М, "Лесная промышлен1958, С.274]. ность", 1976, С.562]. Однак, це ускладнює техноВідомий склад для надання жиронепроникнослогію виробництва матеріалу та підвищує вартість ті волокнистому матеріалу, що містить, мас.%: продукції. полівініловий спирт 7,0-10,0; Відомо, що на поверхню волокнистих матеріагліцерин 3,0-4,3; лів, призначених для упакування харчових продукстабілізуючу добавку 0,35-2,5; тів, що містять жири, наносять емульсію полівініліводу решта до 100%. денхлориду (ПВДХ). Одержувані при цьому плівки Відомо також, що для стабілізації в'язкості перешкоджають проходженню через волокнистий складу для надання жиронепроникності волокнисматеріал водяної пари, масел, жирів, газів і ароматому матеріалу до нього вводять стабілізуючу дотичних речовин. Але необхідною умовою при цьобавку, в якості якої виступають солі лужних метаму є те, що основа волокнистого матеріалу повилів [патент №34385 Україна, МПК D21H19/00, нна бути попередньо проклеєною, мати щільну та заявл.30.06.1999, опубл.15.05.2003]. Така добавка гладку структуру поверхні, у зв'язку з чим не допустабілізує в'язкість розчину протягом певного часу, скається використання в композиції основи деревзавдяки чому папір має достатню жиронепроникної маси, що також ускладнює технологію виготовність після нанесення складу, що до нанесення на лення та підвищує вартість матеріалу. поверхню паперу має певний строк зберігання (не Сам по собі ПВДХ важкорозчинний, тому відразу після виготовлення складу). Така добавка ПВДХ співполімеризують з іншими мономерами, не впливає на рівень жиронепроникності паперу, зокрема акрилонітрилом. Покриття із співполімеру але може призвести до підвищення корозії обладПВДХ має високу стійкість не тільки до жирів і манання, а також до зниження адгезії (з'єднання) сел, а також і до мінеральних кислот, лугів, спирутвореної жиронепроникної плівки до волокнистого тів. Проте під впливом сонячного світла покриття матеріалу. Показник жиропроникності волокнистожовтіє, що погіршує зовнішній вигляд і приваблиго матеріалу з нанесеним відомим складом неріввість паковання. [Д.М. Фляте, "Свойства бумаги", номірний по ширині полотна, що пояснюється неМ., "Лесная промышленность", 1976, С.560]. рівномірністю під час нанесення складу на Покриття на основі ПВДХ хоча і має високі заповерхню матеріалу та нерівномірним всмоктухисні властивості, але недостатньо еластичне і ванням целюлозним волокном його складових. легко пошкоджується під час згинання, що призвоКрім того, жиронепроникність волокнистого матедить до погіршення якості та захисних властивосріалу не стабільна після початку використання, під тей матеріалу і, як наслідок, упакованої продукції. час якого волокнистий матеріал піддають багатоДля підвищення еластичності покриття викоразовим перегинам, особливо під час виготовленристовують співполімер ПВДХ, що містить третій 5 86289 6 папір (картон). Склад проникає в товщу паперу ня з нього упаковки для різноманітних продуктів, в (картону) на оптимальну глибину рівномірно по тому числі і харчових. Під час використання матевсій площі паперу. Ця обставина дозволяє надати ріалу руйнується жиронепроникна плівка в місцях паперу рівномірної жиронепроникності по площині перегину і фактично в цих місцях матеріал втрачає полотна. Крім того, поліакриламід надає еластичвластивість жиронепроникності. ності отриманому покриттю та запобігає розтріскуЗгаданий процес виготовлення жиронепроникванню під час багаторазових перегинів. Така власного волокнистого матеріалу обраний нами за тивість складу дозволяє не втрачати найближчий аналог як найбільш близький за прижиронепроникність у місцях перегинів та досягти значенням і за технічною суттю. рівномірності жиронепроникності по всій площі В основу винаходу "Склад для надання жирополотна волокнистого матеріалу під час його екснепроникності волокнистому матеріалу" поставлеплуатації. но завдання шляхом введення додаткового комПідібрані пластифікатори і компоненти складу поненту до складу підвищити жиронепроникність (ПВС, гліцерин, ПАА) мають спорідненість до цеволокнистого матеріалу, стабілізувати рівень жилюлози як полімеру, а тому довільно проникають у ронепроникності по всій площі полотна паперу, в целюлозу (папір), яка набухає в складі, в результ.ч. за підвищеної температури та після багаторататі чого після висихання створюється щільна і зових перегинів. зімкнута, непроникна для жиру структура, тобто Поставлене завдання вирішується тим, що підібраний склад є істинним розчином для целюсклад для надання жиронепроникності волокнислози. тому матеріалу, який містить полівініловий спирт, Саме завдяки цьому забезпечується цілий гліцерин і воду, відповідно до винаходу додатково комплекс позитивних властивостей: щільна і зімкмістить поліакриламід за такого співвідношення нута структура; висока жиронепроникність; підвикомпонентів, мас.%: щення механічної міцності паперу; підвищення полівініловий спирт 0,1-33,0 еластичності, пластичності; підвищення гнучкості гліцерин 0,03-10,9 (як результат - високий рівень відносного видовполіакриламід 0,1-0,3 ження, міцності на злом під час подвійних перегивода решта. нів в машинному та поперечному напрямках); рівРівень жиронепроникності (опір проникненню номірність показників по ширині рулону; жиру) волокнистого матеріалу (паперу, картону) стабільність показників при дії температури, що визначається показником жиропроникності, який дає змогу застосовувати матеріали -папір, картон згідно з діючими методами випробування вимірюдля пакування харчових продуктів і їх розігрівання ється в міліграмах. Високий показник жиропроникв мікрохвильовій печі. ності означає, що рівень жиронепроникності матеРозроблений склад є стійкою системою поліріалу зменшується, тобто матеріал має низький мер-полімер, тобто утворення істинного розчину, опір проходженню жиру, що є небажаним, і навпайого сумісність з целюлозою забезпечують досягки, зниження показника жиропроникності означає нення таких високих жиронепроникності, споживпідвищення рівня жиронепроникності волокнистого чих, експлуатаційних і санітарно-гігієнічних власматеріалу - покращення його бар'єрних і захисних тивостей паперу з нанесеним на його поверхню властивостей. складом. Полівініловий спирт (ПВС) та поліакриламід Винахід ілюструється такими прикладами. (ПАА) відносяться до еластичних полімерів, які Приклад 1. Готують склад для надання жиромають щільне упаковання, а целюлоза - пухке непроникності волокнистому матеріалу за такого (крихке) упаковання. Концентрація ПВС повинна співвідношення компонентів, мас.%: бути максимальною, щоб проникнення ПВС у пополівініловий спирт 8,0; лотно паперу було мінімальним, тому однією з функцій ПАА є підвищення його в'язкості. гліцерин 4,8; Поліакриламід [CH2-CH-(CONH2)]n є добавкою, поліакриламід 0,3; що розчиняється в воді. У водних розчинах поліаквода 86,9. риламід частково гідролізується до амонієвої солі Приготовлений склад наносять на папірполіакрилової кислоти. Ця водорозчинна сіль, на основу з масою паперу площею 1м2 49г. Маса понашу думку, підвищує та стабілізує на оптималькриття при цьому складає 4г/м2. Папір висушують і ному рівні в'язкість складу для надання жиронепотримують жиронепроникний папір. Жиронепронироникності волокнистому матеріалу. кний папір піддають випробуванням за методами і Введення аніонного поліакриламіду - кислої нормативною документацією, що прийняті в целюсолі поліакрилової кислоти призводить до більш лозно-паперовій промисловості. Дані випробувань складної зміни в'язкості розчину залежно від коннаведені в таблиці 1. центрації полімеру та вмісту інших компонентів Приклад 2. Готують склад для надання жироскладу, знижуючи тим самим вміст води у складі непроникності волокнистому матеріалу за такого та сприяючи більш ефективній дії розробленого співвідношення компонентів, мас.%: складу. полівініловий спирт 8,0; Введення до складу поліакриламіду, який леггліцерин 4,8; ко розчиняється у воді, сприяє підвищенню гідрополіакриламід 0,1; фобності поверхні паперу. вода 87,1. Заявлений склад має оптимальну композицію, Наносять склад на папір-основу з масою пащо дає змогу не перевищувати його витрати під перу площею 1м2 49г. Маса покриття при цьому час нанесення на волокнистий матеріал, зокрема складає 2г/м2. 7 86289 8 Приклад 3. Готують склад для надання жиротому матеріалу за такого співвідношення компоненепроникності волокнистому матеріалу за такого нтів, мас. %: співвідношення компонентів, мас.%: полівініловий спирт 7,0; полівініловий спирт 8,0; гліцерин 3,0; гліцерин 4,8; вода 90,0. Наносять склад на папір-основу з масою паполіакриламід 0,3; вода 86,9. перу площею 1м2 72г. Маса покриття при цьому Приготовлений склад наносять на папірскладає 4г/м2. 2 основу з масою паперу площею 1м 49г. Маса поПриклад 10 (найближчий аналог). Готують криття при цьому складає 8г/м2. склад для надання жиронепроникності волокнисПриклад 4. Готують склад для надання жиротому матеріалу за такого співвідношення компоненепроникності волокнистому матеріалу за такого нтів, мас. %: співвідношення компонентів, мас.%: полівініловий спирт 7,0; полівініловий спирт 10,0; гліцерин 3,0; вода 90,0. гліцерин 6,0; поліакриламід 0,3; Наносять склад на папір-основу з масою павода 83,7. перу площею 1м2 37г. Маса покриття при цьому складає 8г/м2. Наносять склад на папір-основу з масою па2 Приклад 11. Проводять порівняльний аналіз перу площею 1м 58г. Маса покриття при цьому показників паперу, виготовленого за заявленим складає 4г/м2. способом та виготовленого за найближчим аналоПриклад 5. Готують склад для надання жирогом. Для цього наносять заявлений склад на папірнепроникності волокнистому матеріалу за такого основу з масою паперу площею 1м2 37г, маса поспіввідношення компонентів, мас.%: криття складає 8г/м2, та на папір-основу з масою полівініловий спирт 10,0; паперу площею 1м2 72г, маса покриття складає гліцерин 6,0; поліакриламід 0,3; 4г/м2. Визначають жиронепроникність та поверхневу вбирність паперу під час однобічного змочувода 83,7. вання (метод Кобб) у шести точках через кожні Наносять склад на папір-основу з масою па140мм по ширині полотна паперу. Крім цього, у перу площею 1м2 37г. Маса покриття при цьому зазначених зразках паперу визначають також поскладає 8г/м2. казник жиропроникності в шести точках по ширині Приклад 6. Готують склад для надання жирополотна після піддавання його подвійним перегинепроникності волокнистому матеріалу за такого нам (від 2 до 64 перегинів) і оцінюють коливання і співвідношення компонентів, мас.%: змінювання цілісності структури паперу. На той же полівініловий спирт 4,0; папір-основу наносять склад за найближчим анагліцерин 2,4; логом та визначають аналогічно ті ж показники у поліакриламід 0,6; шести точках по ширині полотна паперу. Дані вивода 93,0. Наносять склад на папір-основу з масою папробування наведені в табл. 2. перу площею 1м2 72г. Маса покриття при цьому В табл.3 наведені результати порівняльних складає 4г/м2. випробувань зразків паперу (маса паперу 72г/м2), Приклад 7. Готують склад для надання жировиготовлених згідно з заявкою та найближчим непроникності волокнистому матеріалу за такого аналогом за показником жиропроникності і його співвідношення компонентів, мас. %: змінюванням від дії температури в інтервалі від полівініловий спирт 4,0; 20°С до 60°С. Використання складу для надання жиронепрогліцерин 2,4; никності, що містить полівінілового спирту менше поліакриламід 0,3; вода 93,3. за 0,1мас.% та гліцерину менше за 0,03мас.%, Наносять склад на папір-основу з масою панедоцільно, оскільки жиронепроникність волокнисперу площею 1м2 72г. Маса покриття при цьому того матеріалу при цьому не досягає необхідного складає 2г/м2. рівня. У той же час недоцільно використання склаПриклад 8. Готують склад для надання жироду для надання жиронепроникності, що містить непроникності волокнистому матеріалу за такого більше 33,0мас.% полівінілового спирту та більше співвідношення компонентів, мас. %: 10,9мас.% гліцерину, оскільки зростають витрати полівініловий спирт 4,0; на виготовлення паперу, а рівень жиронепроникгліцерин 2,4; ності зростає незначно. Не впливає на рівень жиронепроникності паполіакриламід 0,3; перу і використання складу для надання жиронепвода 93,3. Наносять склад на папір-основу з масою пароникності, що містить менше 0,1мас.% поліакриперу площею 1м2 72г. Маса покриття при цьому ламіду. Збільшення масової долі поліакриламіду складає 8г/м2. вище за 0,3мас.% також є недоцільним, оскільки Приклад 9 (найближчий аналог). Готують не призводить до подальшого покращення технічсклад для надання жиронепроникності волокнисного результату, а матеріальні витрати при цьому зростають. 9 86289 10 Таблиця 1 Значення показника Приклади 1 2 3 4 5 6 7 8 9(анал)10(анал) 36 36 36 4 98 140 140 140 140 98 0,890,890,890,930,550,770,770,77 0,77 0,55 49 49 49 58 37 72 72 72 72 37 4 2 8 4 8 4 2 8 4 8 Найменування показника Повітропроникність паперу-основи, см3/хв Щільність паперу-основи, г/см3 Маса паперу-основи площею 1м2, г Маса покриття, г/м2 Склад для нанесення покриття, мас. %: спирт полівініловий 8 8 8 10 10 4 4 4 7,0 гліцерин 4,8 4,8 4,8 6 6 2,4 2,4 2,4 3,0 поліакриламід 0,3 0,1 0,3 0,3 0,3 0,6 0,3 0,3 вода 86,987,186,983,783,793,093,393,3 90,0 Жиропроникність, мг 0,6 0,7 0,2 0,37 0,8 3,4 2,2 1,8 10,4 Поверхнева вбирність паперу під час однобічного змо- 28 28 25 22 22 26 33 22 46 чування (метод Кобб), г/м2 Папір згідно з заявкою має досить високий рівень жиронепроникності у порівнянні з аналогом, високу рівномірність її по ширині полотна і 7,0 3,0 90,0 12,6 42 стабільність цього показника після багаторазових перегинів паперу та під час дії підвищеної температури (табл.2, табл.3). Таблиця 2 Значення показника Найменування показника 1 Точки відбору 2 3 4 5 6 Жиропроникність паперу, мг 0,8 0,8 0,7 0,8 0,8 0,8 заявлений спосіб 12,612,011,2 12,612,111,9 найближчий аналог Жиропроникність паперу після піддавання його подвійним перегинам, мг заявлений спосіб 0,8 0,8 0,8 0,8 1,2 1,4 12,612,613,4 18,428,636,2 найближчий аналог Поверхнева вбирність паперу під час однобічного змочування (метод Кобб), г/м2 заявлений спосіб 26 25 25 26 26 25 46 46 46 46 44 46 найближчий аналог Коефіцієнт міцності на злом під час багаторазових перегинів (відношення знаКількість перегинів чення міцності в машинному напрямку до значення міцності в поперечному на- 2 4 8 16 32 64 прямку) 5,245,265,30 5,285,245,26 заявлений спосіб найближчий аналог 4,6 4,3 4,6 4,1 4,5 5,0 Таблиця 3 Найменування показника Жиропроникність, мг заявлений спосіб найближчий аналог 20 0,8 12,6 Застосування розробленого складу сприяє досягненню рівномірності показників , що характеризують бар'єрні і захисні властивості, механічну міцність та інші властивості по всій ширині паперового полотна в машинному і поперечному напрямках. Отриманий папір характеризується гнучкістю, що виключає можливість утворення тріщин, забезпечуючи схоронність, стабільність та непорушність бар'єрного шару і багатофарбового друку під час його перероблення, фасування та упакування продукції. Значення показника за температури, °С 30 40 50 0,8 13,2 0,8 14,6 0,9 20,6 60 0,98 21,2 Як результат високої гнучкості паперу з нанесеним складом згідно з заявкою є також високий рівень, рівномірність і стабільність по ширині паперового полотна міцності на злом під час подвійних перегинів в машинному і поперечному напрямках, що є важливим для забезпечення необхідного рівня бар'єрних і захисних властивостей, високих продуктивності та технологічності перероблення паперу на фасувальнопакувальному обладнанні і під час нанесення на один з його боків багатокольорової етикетки. 11 86289 12 етикетки. За рахунок більш інтенсивного всмоктуПоказник поверхневої вбирності під час одвання фарби відбувається проникнення її крізь нобічного змочування паперу за розробленою папір і попадання в продукт, а це призводить до технологією знаходиться на рівні 25-26г/м2, що зниження якості запакованого продукту. характеризує достатньо високий ступінь проклеЗахисні і бар'єрні властивості досягнуті сукуювання паперу, а це значить, що поверхня папепністю властивостей складових і компонентів ру відповідає вимогам поліграфії під час нанерозробленого складу. Це дає можливість виготосення багатофарбової етикетки на один з боків вляти матеріали з необхідними паро- водо- газопаперу, рівномірного фарбосприйняття і отринепроникністю, жиронепроникністю тощо. мання якісної продукції. Для аналогу цей показПокриття сприяє також забезпеченню високоник знаходиться на рівні 34-42г/м2, що свідчить го рівня показника проклеювання (за показником про низький рівень ступеня проклеювання і, що поверхневої вбирності) на рівні, що забезпечуване менш важливо, нерівномірність цих властивотиме рівномірне всмоктування фарби і фарбоспстей паперу по площі полотна, а це, в свою чергу, рийняття під час нанесення етикетки на один з призведе до отримання не зовсім якісного друкобоків паперу, чорнило- і водонепроникнення. ваного зображення під час нанесення кольорової Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
