Процес виготовлення жиронепроникного волокнистого матеріалу

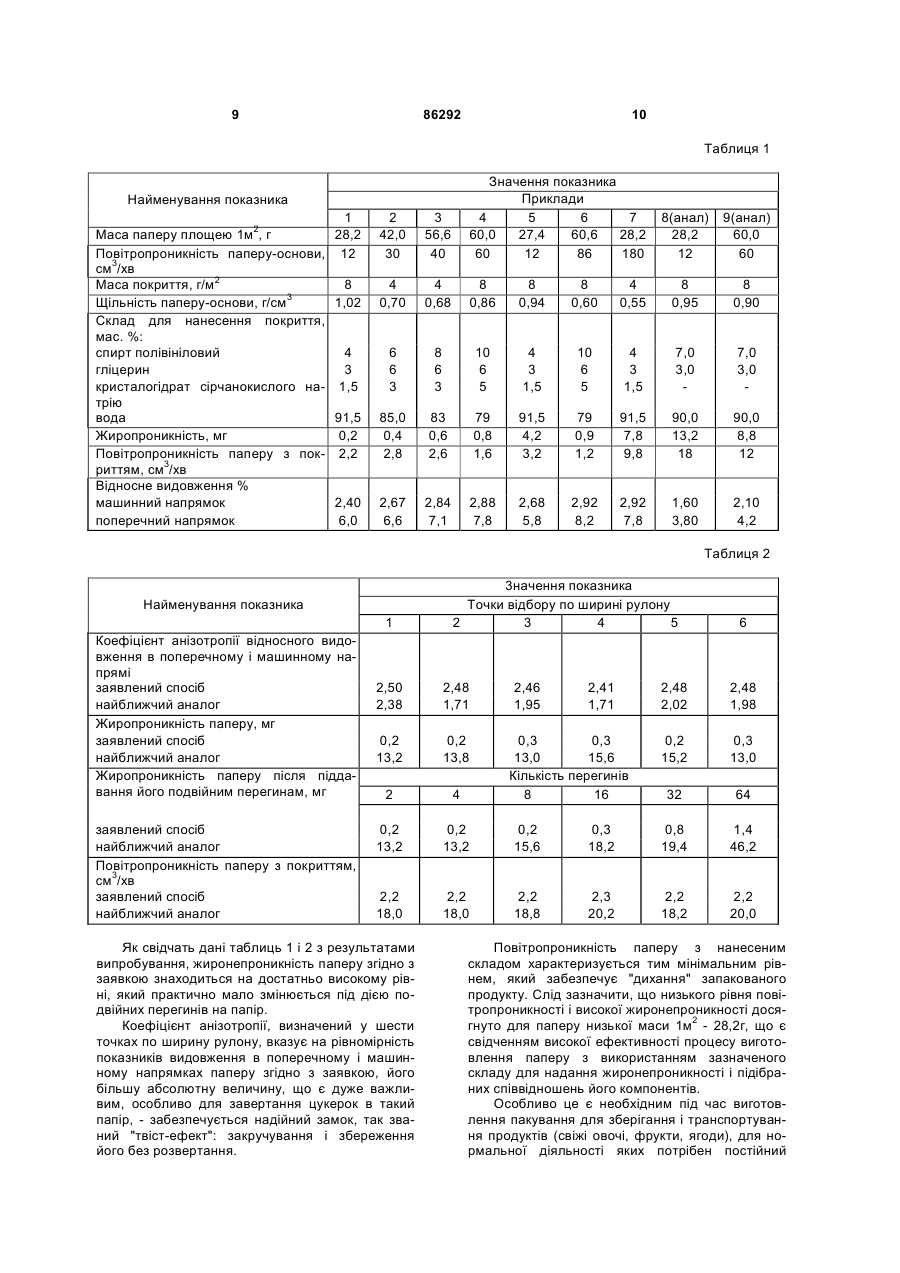

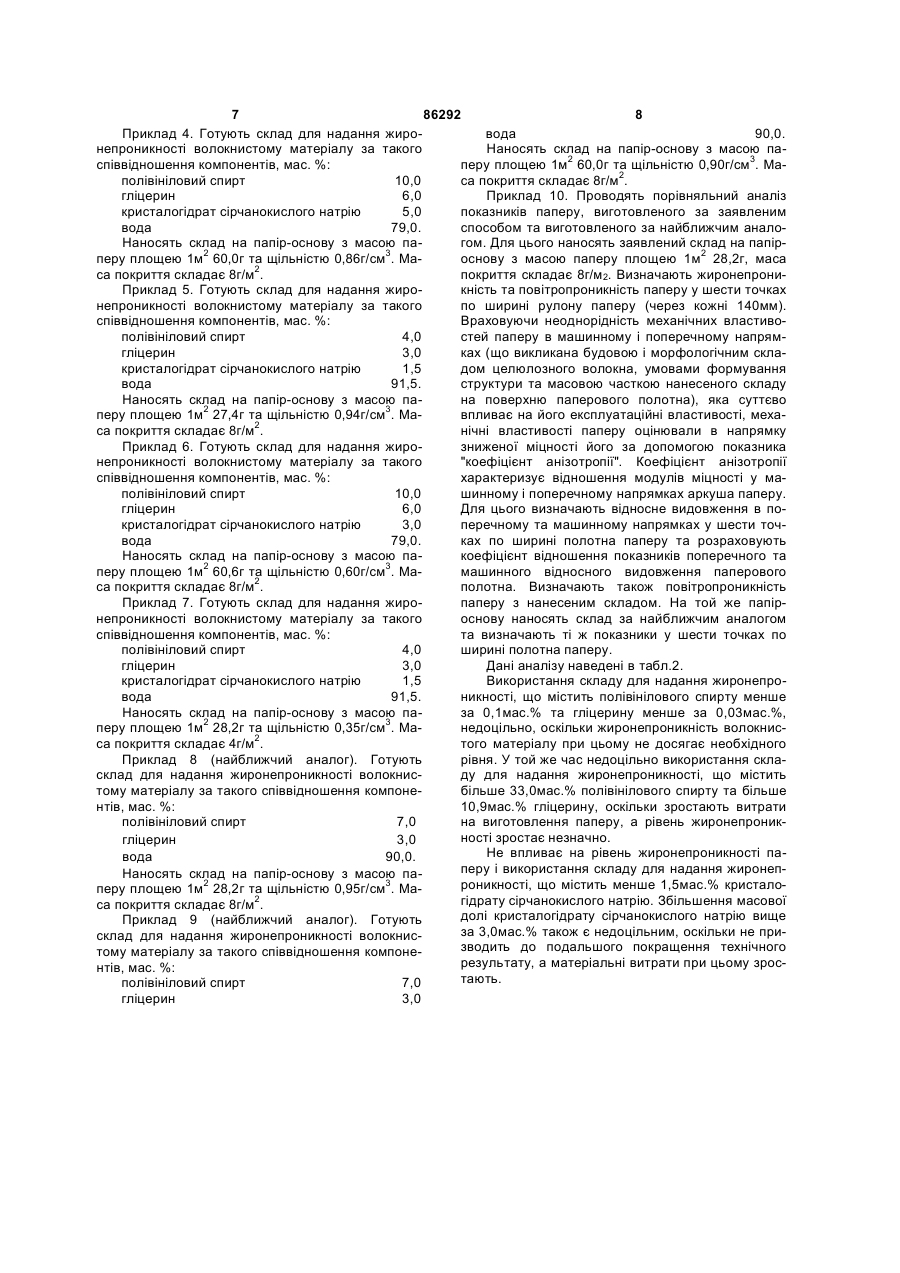

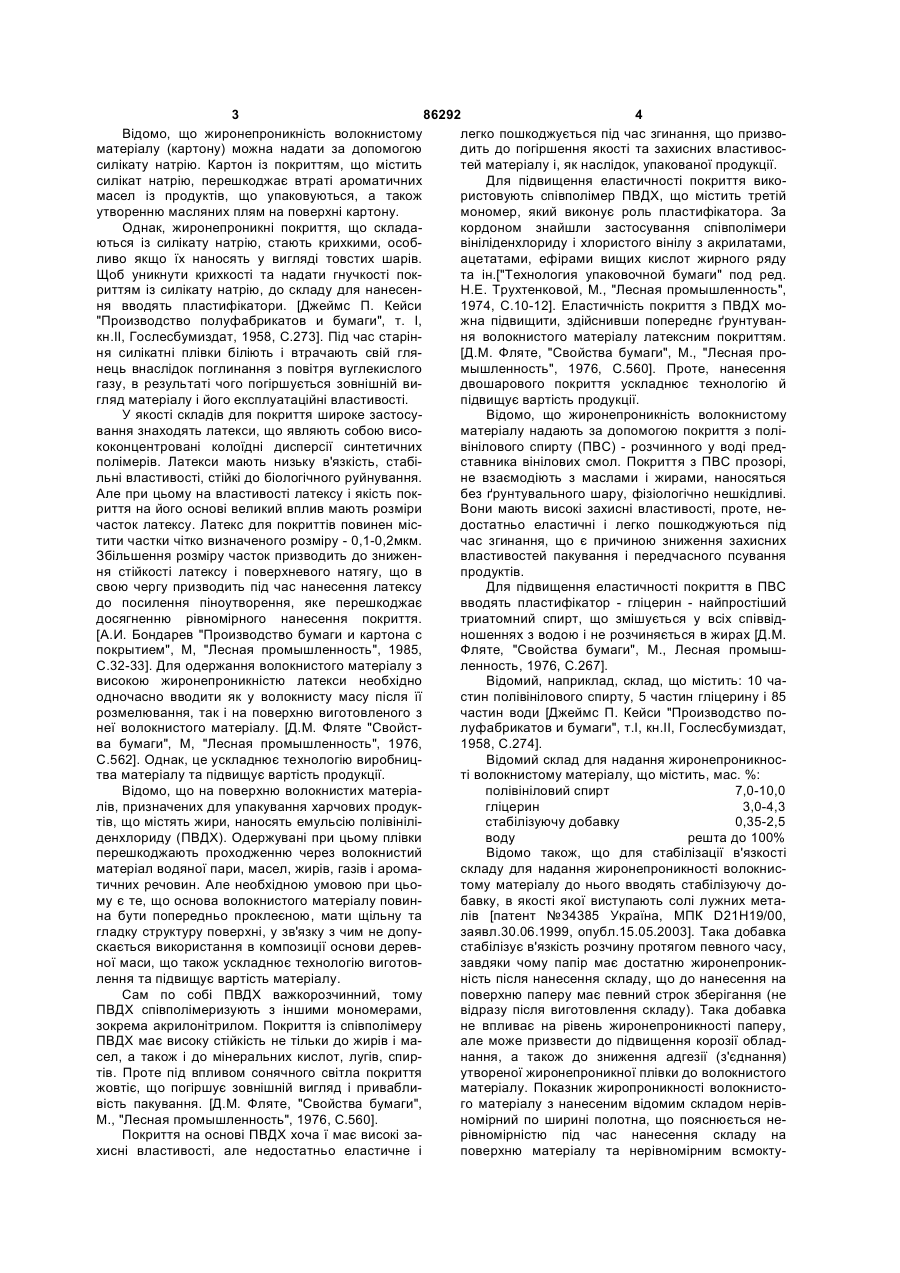

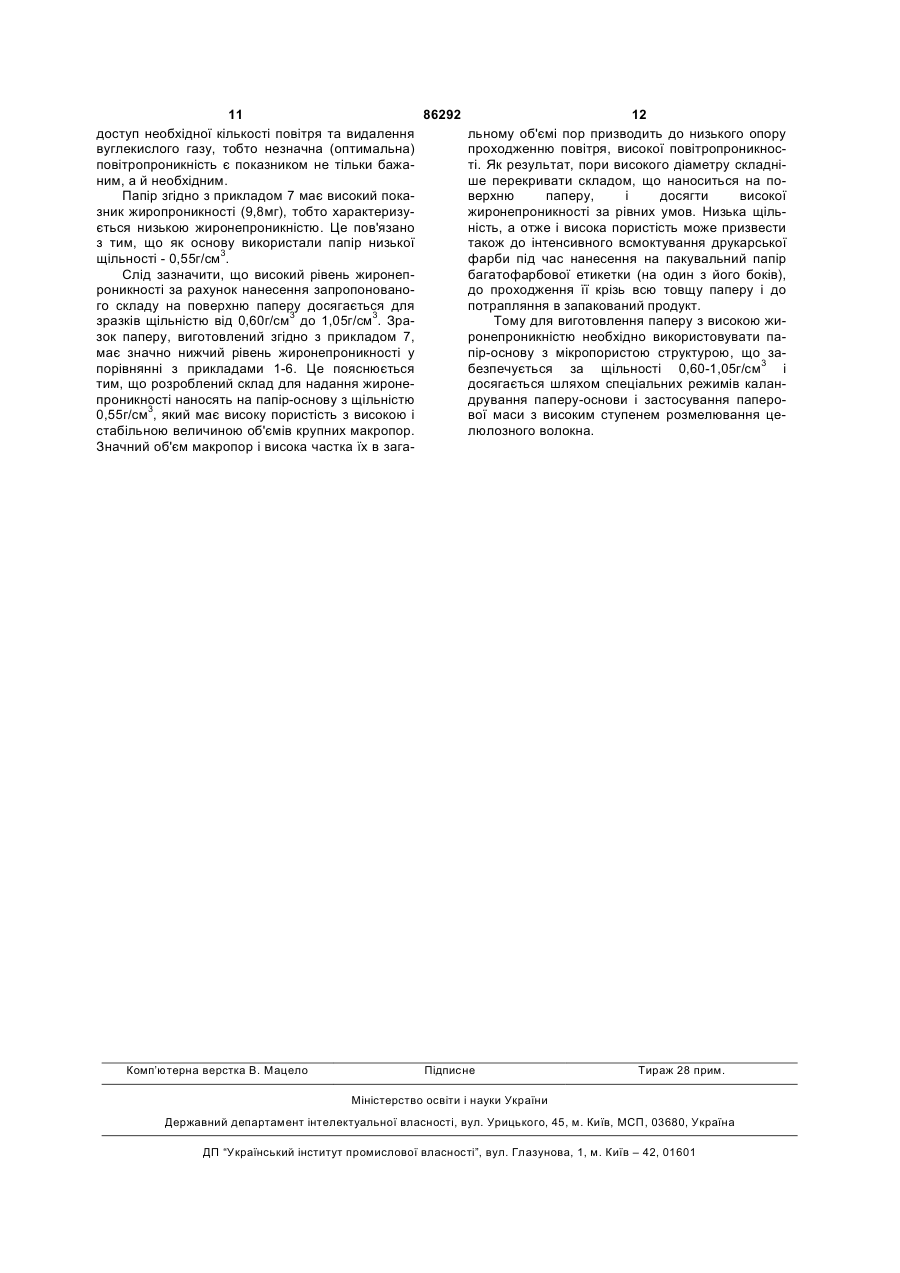

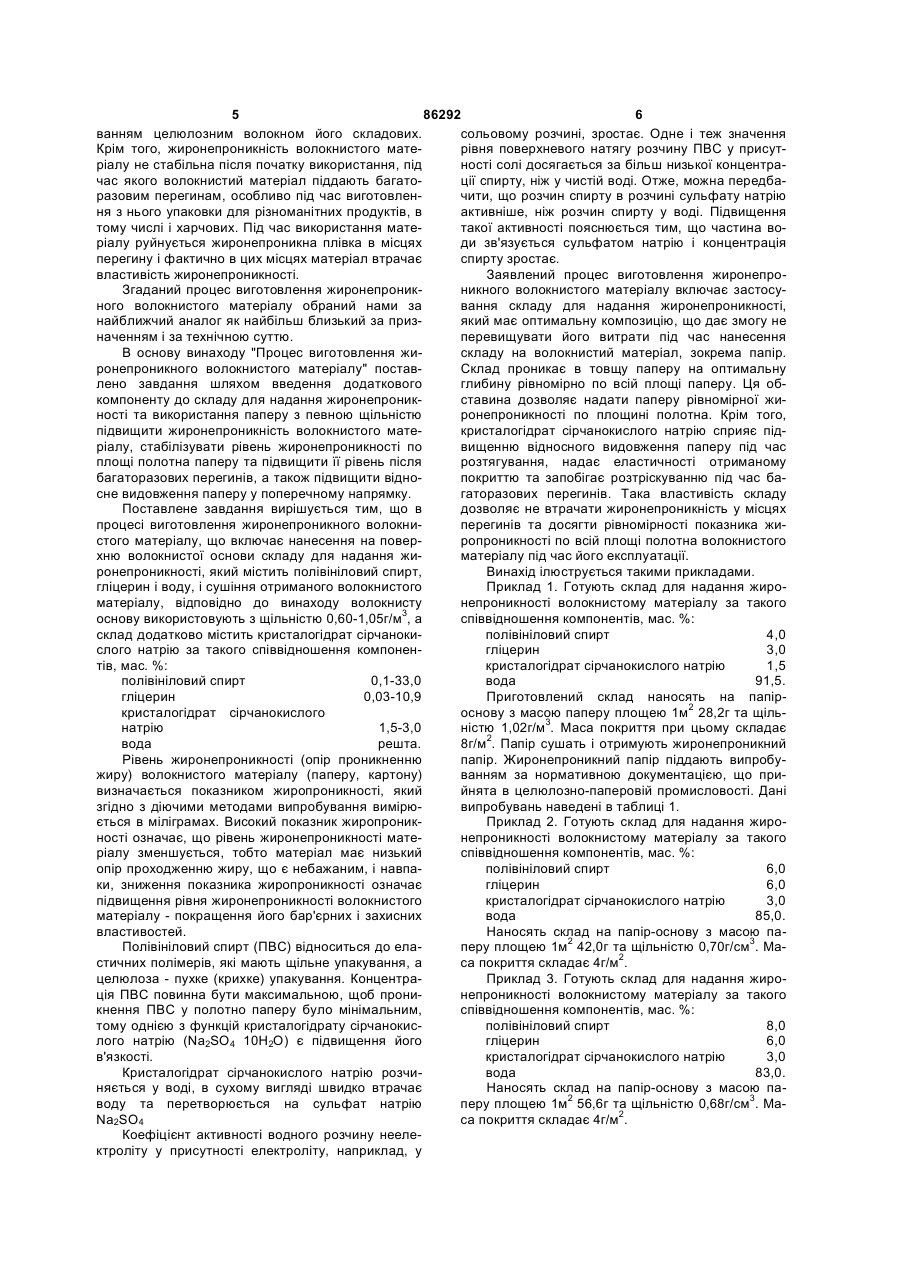

Процес виготовлення жиронепроникного волокнистого матеріалу, який включає нанесення на поверхню волокнистої основи складу для надання жиронепроникності, що містить полівініловий спирт, гліцерин та воду, і сушіння отриманого волокнистого матеріалу, який відрізняється тим, що волокнисту основу використовують зі щільністю 0,60-1,05 г/см3, а склад для надання жиронепроникності додатково містить кристалогідрат сірчанокислого натрію за такого співвідношення компонентів складу, мас. %: полівініловий спирт 0,1-33,0 гліцерин 0,03-10,9 кристалогідрат сірчанокислого натрію 1,5-3,0 вода решта. Винахід належить до целюлозно-паперового виробництва, зокрема до виробництва пакувальних матеріалів із жиронепроникним покриттям для упакування продуктів, що містять жири, у тому числі і харчових. Процес формування покриття, що визначає властивості волокнистого матеріалу з покриттям, розпочинається з моменту нанесення рідкого шару на волокнистий матеріал. Склад для покриття проникає на визначену глибину в капіляри волокнистого матеріалу, одночасно відбувається часткове відокремлення води і її всмоктування волокном. Глибина і швидкість проникнення складу у волокнистий матеріал визначається такими чинниками: - змочуванням поверхні складом для покриття; - ефективною в'язкістю складу; - водоутриманням складу; - електростатичним зарядом складу. Швидкість проникнення зменшується пропорційно підвищенню в'язкості розчину [А.И. Бондарев. Производство бумаги и картона с покрытием. - М.: Лесная промышленность. - 1985, С.11]. У зв'язку з цим важливе значення має стабільність в'язкості складу для покриття у заданих межах. Це дає змогу точно регулювати витрату складу під час його нанесення, а також витрату повітря для рівномірного розподілу складу на полотні під час його висушування. Після сушіння на поверхні волокнистого матеріалу утворюється непомітна неозброєним оком жиронепроникна плівка, зв'язана з волокнистим матеріалом силами адгезії. Пакувальні волокнисті матеріали з жиронепроникним покриттям повинні забезпечувати цілісність запакованого продукту, що містить жири, і запобігати появі масляних плям на поверхні пакувального матеріалу. Пакувальні волокнисті матеріали для харчових продуктів, що містять жири, повинні не тільки не надавати продуктам неприємного запаху, але й запобігати псуванню продуктів під впливом окисних процесів, вологи навколишнього повітря, мікроорганізмів, ультрафіолетових променів та ін. (19) UA (11) 86292 (13) (21) a200708289 (22) 19.07.2007 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) КОПТЮХ ЛЕОНІД АНДРІЙОВИЧ, UA, РИБАЛЬЧЕНКО ВІКТОР ВАСИЛЬОВИЧ, UA, ОСИКА ВІКТОР АНАТОЛІЙОВИЧ, UA, ЛОЗОВИК МИКОЛА ТЕРЕНТІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНСТИТУТ ПАПЕРУ", UA (56) UA 34685, D21H19/00, 15.05.2003 SU 432257, D21D3/00, 15.06.74 SU 1701769, D21H27/10, 19/84, 30.12.91 RU 95111930, C09D129/04, 5/20, 27.06.1997 UA 10697, D21H27/10, 17/00, 25.12.1996 UA 40014, D21H27/10, 16.07.2001 UA 49568, D21H27/10, 17/00, 16.09.2002 Фляте Д.М. Свойства бумаги. - М.: Лесная пром., 1976. - С. 266-269, 560-563 Технология упаковочной бумаги. Под ред. Н.Е. Трухтенковой. - М.: Лесная пром., 1974. - С. 10-12 C2 1 3 86292 4 Відомо, що жиронепроникність волокнистому легко пошкоджується під час згинання, що призвоматеріалу (картону) можна надати за допомогою дить до погіршення якості та захисних властивоссилікату натрію. Картон із покриттям, що містить тей матеріалу і, як наслідок, упакованої продукції. силікат натрію, перешкоджає втраті ароматичних Для підвищення еластичності покриття викомасел із продуктів, що упаковуються, а також ристовують співполімер ПВДХ, що містить третій утворенню масляних плям на поверхні картону. мономер, який виконує роль пластифікатора. За Однак, жиронепроникні покриття, що складакордоном знайшли застосування співполімери ються із силікату натрію, стають крихкими, особвініліденхлориду і хлористого вінілу з акрилатами, ливо якщо їх наносять у вигляді товстих шарів. ацетатами, ефірами вищих кислот жирного ряду Щоб уникнути крихкості та надати гнучкості покта ін.["Технология упаковочной бумаги" под ред. риттям із силікату натрію, до складу для нанесенН.Е. Трухтенковой, М., "Лесная промышленность", ня вводять пластифікатори. [Джеймс П. Кейси 1974, С.10-12]. Еластичність покриття з ПВДХ мо"Производство полуфабрикатов и бумаги", т. I, жна підвищити, здійснивши попереднє ґрунтуванкн.II, Гослесбумиздат, 1958, С.273]. Під час старіння волокнистого матеріалу латексним покриттям. ня силікатні плівки біліють і втрачають свій гля[Д.М. Фляте, "Свойства бумаги", М., "Лесная пронець внаслідок поглинання з повітря вуглекислого мышленность", 1976, С.560]. Проте, нанесення газу, в результаті чого погіршується зовнішній видвошарового покриття ускладнює технологію й гляд матеріалу і його експлуатаційні властивості. підвищує вартість продукції. У якості складів для покриття широке застосуВідомо, що жиронепроникність волокнистому вання знаходять латекси, що являють собою висоматеріалу надають за допомогою покриття з полікоконцентровані колоїдні дисперсії синтетичних вінілового спирту (ПВС) - розчинного у воді предполімерів. Латекси мають низьку в'язкість, стабіставника вінілових смол. Покриття з ПВС прозорі, льні властивості, стійкі до біологічного руйнування. не взаємодіють з маслами і жирами, наносяться Але при цьому на властивості латексу і якість покбез ґрунтувального шару, фізіологічно нешкідливі. риття на його основі великий вплив мають розміри Вони мають високі захисні властивості, проте, нечасток латексу. Латекс для покриттів повинен місдостатньо еластичні і легко пошкоджуються під тити частки чітко визначеного розміру - 0,1-0,2мкм. час згинання, що є причиною зниження захисних Збільшення розміру часток призводить до зниженвластивостей пакування і передчасного псування ня стійкості латексу і поверхневого натягу, що в продуктів. свою чергу призводить під час нанесення латексу Для підвищення еластичності покриття в ПВС до посилення піноутворення, яке перешкоджає вводять пластифікатор - гліцерин - найпростіший досягненню рівномірного нанесення покриття. триатомний спирт, що змішується у всіх співвід[А.И. Бондарев "Производство бумаги и картона с ношеннях з водою і не розчиняється в жирах [Д.М. покрытием", М, "Лесная промышленность", 1985, Фляте, "Свойства бумаги", М., Лесная промышС.32-33]. Для одержання волокнистого матеріалу з ленность, 1976, С.267]. високою жиронепроникністю латекси необхідно Відомий, наприклад, склад, що містить: 10 чаодночасно вводити як у волокнисту масу після її стин полівінілового спирту, 5 частин гліцерину і 85 розмелювання, так і на поверхню виготовленого з частин води [Джеймс П. Кейси "Производство понеї волокнистого матеріалу. [Д.М. Фляте "Свойстлуфабрикатов и бумаги", т.I, кн.II, Гослесбумиздат, ва бумаги", М, "Лесная промышленность", 1976, 1958, С.274]. С.562]. Однак, це ускладнює технологію виробницВідомий склад для надання жиронепроникноства матеріалу та підвищує вартість продукції. ті волокнистому матеріалу, що містить, мас. %: Відомо, що на поверхню волокнистих матеріаполівініловий спирт 7,0-10,0 лів, призначених для упакування харчових продукгліцерин 3,0-4,3 тів, що містять жири, наносять емульсію полівінілістабілізуючу добавку 0,35-2,5 денхлориду (ПВДХ). Одержувані при цьому плівки воду решта до 100% перешкоджають проходженню через волокнистий Відомо також, що для стабілізації в'язкості матеріал водяної пари, масел, жирів, газів і аромаскладу для надання жиронепроникності волокнистичних речовин. Але необхідною умовою при цьотому матеріалу до нього вводять стабілізуючу дому є те, що основа волокнистого матеріалу повинбавку, в якості якої виступають солі лужних метана бути попередньо проклеєною, мати щільну та лів [патент №34385 Україна, МПК D21H19/00, гладку структуру поверхні, у зв'язку з чим не допузаявл.30.06.1999, опубл.15.05.2003]. Така добавка скається використання в композиції основи деревстабілізує в'язкість розчину протягом певного часу, ної маси, що також ускладнює технологію виготовзавдяки чому папір має достатню жиронепрониклення та підвищує вартість матеріалу. ність після нанесення складу, що до нанесення на Сам по собі ПВДХ важкорозчинний, тому поверхню паперу має певний строк зберігання (не ПВДХ співполімеризують з іншими мономерами, відразу після виготовлення складу). Така добавка зокрема акрилонітрилом. Покриття із співполімеру не впливає на рівень жиронепроникності паперу, ПВДХ має високу стійкість не тільки до жирів і маале може призвести до підвищення корозії обладсел, а також і до мінеральних кислот, лугів, спирнання, а також до зниження адгезії (з'єднання) тів. Проте під впливом сонячного світла покриття утвореної жиронепроникної плівки до волокнистого жовтіє, що погіршує зовнішній вигляд і приваблиматеріалу. Показник жиропроникності волокнистовість пакування. [Д.М. Фляте, "Свойства бумаги", го матеріалу з нанесеним відомим складом нерівМ., "Лесная промышленность", 1976, С.560]. номірний по ширині полотна, що пояснюється неПокриття на основі ПВДХ хоча ї має високі зарівномірністю під час нанесення складу на хисні властивості, але недостатньо еластичне і поверхню матеріалу та нерівномірним всмокту 5 86292 6 сольовому розчині, зростає. Одне і теж значення ванням целюлозним волокном його складових. рівня поверхневого натягу розчину ПВС у присутКрім того, жиронепроникність волокнистого матеності солі досягається за більш низької концентраріалу не стабільна після початку використання, під ції спирту, ніж у чистій воді. Отже, можна передбачас якого волокнистий матеріал піддають багаточити, що розчин спирту в розчині сульфату натрію разовим перегинам, особливо під час виготовленактивніше, ніж розчин спирту у воді. Підвищення ня з нього упаковки для різноманітних продуктів, в такої активності пояснюється тим, що частина вотому числі і харчових. Під час використання матеди зв'язується сульфатом натрію і концентрація ріалу руйнується жиронепроникна плівка в місцях спирту зростає. перегину і фактично в цих місцях матеріал втрачає Заявлений процес виготовлення жиронепровластивість жиронепроникності. никного волокнистого матеріалу включає застосуЗгаданий процес виготовлення жиронепрониквання складу для надання жиронепроникності, ного волокнистого матеріалу обраний нами за який має оптимальну композицію, що дає змогу не найближчий аналог як найбільш близький за призперевищувати його витрати під час нанесення наченням і за технічною суттю. складу на волокнистий матеріал, зокрема папір. В основу винаходу "Процес виготовлення жиСклад проникає в товщу паперу на оптимальну ронепроникного волокнистого матеріалу" поставглибину рівномірно по всій площі паперу. Ця облено завдання шляхом введення додаткового ставина дозволяє надати паперу рівномірної жикомпоненту до складу для надання жиронепроникронепроникності по площині полотна. Крім того, ності та використання паперу з певною щільністю кристалогідрат сірчанокислого натрію сприяє підпідвищити жиронепроникність волокнистого матевищенню відносного видовження паперу під час ріалу, стабілізувати рівень жиронепроникності по розтягування, надає еластичності отриманому площі полотна паперу та підвищити її рівень після покриттю та запобігає розтріскуванню під час бабагаторазових перегинів, а також підвищити відногаторазових перегинів. Така властивість складу сне видовження паперу у поперечному напрямку. дозволяє не втрачати жиронепроникність у місцях Поставлене завдання вирішується тим, що в перегинів та досягти рівномірності показника жипроцесі виготовлення жиронепроникного волокниропроникності по всій площі полотна волокнистого стого матеріалу, що включає нанесення на поверматеріалу під час його експлуатації. хню волокнистої основи складу для надання жиВинахід ілюструється такими прикладами. ронепроникності, який містить полівініловий спирт, Приклад 1. Готують склад для надання жирогліцерин і воду, і сушіння отриманого волокнистого непроникності волокнистому матеріалу за такого матеріалу, відповідно до винаходу волокнисту співвідношення компонентів, мас. %: основу використовують з щільністю 0,60-1,05г/м3, а полівініловий спирт 4,0 склад додатково містить кристалогідрат сірчанокигліцерин 3,0 слого натрію за такого співвідношення компоненкристалогідрат сірчанокислого натрію 1,5 тів, мас. %: вода 91,5. полівініловий спирт 0,1-33,0 Приготовлений склад наносять на папіргліцерин 0,03-10,9 основу з масою паперу площею 1м2 28,2г та щількристалогідрат сірчанокислого ністю 1,02г/м3. Маса покриття при цьому складає натрію 1,5-3,0 8г/м2. Папір сушать і отримують жиронепроникний вода решта. папір. Жиронепроникний папір піддають випробуРівень жиронепроникності (опір проникненню ванням за нормативною документацією, що прижиру) волокнистого матеріалу (паперу, картону) йнята в целюлозно-паперовій промисловості. Дані визначається показником жиропроникності, який випробувань наведені в таблиці 1. згідно з діючими методами випробування вимірюПриклад 2. Готують склад для надання жироється в міліграмах. Високий показник жиропроникнепроникності волокнистому матеріалу за такого ності означає, що рівень жиронепроникності матеспіввідношення компонентів, мас. %: ріалу зменшується, тобто матеріал має низький полівініловий спирт 6,0 опір проходженню жиру, що є небажаним, і навпагліцерин 6,0 ки, зниження показника жиропроникності означає кристалогідрат сірчанокислого натрію 3,0 підвищення рівня жиронепроникності волокнистого вода 85,0. матеріалу - покращення його бар'єрних і захисних Наносять склад на папір-основу з масою павластивостей. перу площею 1м2 42,0г та щільністю 0,70г/см3. МаПолівініловий спирт (ПВС) відноситься до еласа покриття складає 4г/м2. стичних полімерів, які мають щільне упакування, а Приклад 3. Готують склад для надання жироцелюлоза - пухке (крихке) упакування. Концентранепроникності волокнистому матеріалу за такого ція ПВС повинна бути максимальною, щоб прониспіввідношення компонентів, мас. %: кнення ПВС у полотно паперу було мінімальним, полівініловий спирт 8,0 тому однією з функцій кристалогідрату сірчанокисгліцерин 6,0 лого натрію (Na2SO4 10H2O) є підвищення його кристалогідрат сірчанокислого натрію 3,0 в'язкості. вода 83,0. Кристалогідрат сірчанокислого натрію розчиНаносять склад на папір-основу з масою паняється у воді, в сухому вигляді швидко втрачає перу площею 1м2 56,6г та щільністю 0,68г/см3. Маводу та перетворюється на сульфат натрію са покриття складає 4г/м2. Na2SO4 Коефіцієнт активності водного розчину неелектроліту у присутності електроліту, наприклад, у 7 86292 8 Приклад 4. Готують склад для надання жировода 90,0. непроникності волокнистому матеріалу за такого Наносять склад на папір-основу з масою паспіввідношення компонентів, мас. %: перу площею 1м2 60,0г та щільністю 0,90г/см3. Маполівініловий спирт 10,0 са покриття складає 8г/м2. гліцерин 6,0 Приклад 10. Проводять порівняльний аналіз кристалогідрат сірчанокислого натрію 5,0 показників паперу, виготовленого за заявленим вода 79,0. способом та виготовленого за найближчим аналоНаносять склад на папір-основу з масою пагом. Для цього наносять заявлений склад на папірперу площею 1м2 60,0г та щільністю 0,86г/см3. Маоснову з масою паперу площею 1м2 28,2г, маса 2 са покриття складає 8г/м . покриття складає 8г/м2. Визначають жиронепрониПриклад 5. Готують склад для надання жирокність та повітропроникність паперу у шести точках непроникності волокнистому матеріалу за такого по ширині рулону паперу (через кожні 140мм). співвідношення компонентів, мас. %: Враховуючи неоднорідність механічних властивополівініловий спирт 4,0 стей паперу в машинному і поперечному напрямгліцерин 3,0 ках (що викликана будовою і морфологічним склакристалогідрат сірчанокислого натрію 1,5 дом целюлозного волокна, умовами формування вода 91,5. структури та масовою часткою нанесеного складу Наносять склад на папір-основу з масою пана поверхню паперового полотна), яка суттєво перу площею 1м2 27,4г та щільністю 0,94г/см3. Мавпливає на його експлуатаційні властивості, мехаса покриття складає 8г/м2. нічні властивості паперу оцінювали в напрямку Приклад 6. Готують склад для надання жирозниженої міцності його за допомогою показника непроникності волокнистому матеріалу за такого "коефіцієнт анізотропії". Коефіцієнт анізотропії співвідношення компонентів, мас. %: характеризує відношення модулів міцності у маполівініловий спирт 10,0 шинному і поперечному напрямках аркуша паперу. гліцерин 6,0 Для цього визначають відносне видовження в покристалогідрат сірчанокислого натрію 3,0 перечному та машинному напрямках у шести точвода 79,0. ках по ширині полотна паперу та розраховують Наносять склад на папір-основу з масою пакоефіцієнт відношення показників поперечного та перу площею 1м2 60,6г та щільністю 0,60г/см3. Мамашинного відносного видовження паперового са покриття складає 8г/м2. полотна. Визначають також повітропроникність Приклад 7. Готують склад для надання жиропаперу з нанесеним складом. На той же папірнепроникності волокнистому матеріалу за такого основу наносять склад за найближчим аналогом співвідношення компонентів, мас. %: та визначають ті ж показники у шести точках по полівініловий спирт 4,0 ширині полотна паперу. гліцерин 3,0 Дані аналізу наведені в табл.2. кристалогідрат сірчанокислого натрію 1,5 Використання складу для надання жиронепровода 91,5. никності, що містить полівінілового спирту менше Наносять склад на папір-основу з масою паза 0,1мас.% та гліцерину менше за 0,03мас.%, перу площею 1м2 28,2г та щільністю 0,35г/см3. Манедоцільно, оскільки жиронепроникність волокнисса покриття складає 4г/м2. того матеріалу при цьому не досягає необхідного Приклад 8 (найближчий аналог). Готують рівня. У той же час недоцільно використання скласклад для надання жиронепроникності волокнисду для надання жиронепроникності, що містить тому матеріалу за такого співвідношення компонебільше 33,0мас.% полівінілового спирту та більше нтів, мас. %: 10,9мас.% гліцерину, оскільки зростають витрати полівініловий спирт 7,0 на виготовлення паперу, а рівень жиронепроникності зростає незначно. гліцерин 3,0 Не впливає на рівень жиронепроникності павода 90,0. перу і використання складу для надання жиронепНаносять склад на папір-основу з масою пароникності, що містить менше 1,5мас.% кристалоперу площею 1м2 28,2г та щільністю 0,95г/см3. Магідрату сірчанокислого натрію. Збільшення масової са покриття складає 8г/м2. долі кристалогідрату сірчанокислого натрію вище Приклад 9 (найближчий аналог). Готують за 3,0мас.% також є недоцільним, оскільки не присклад для надання жиронепроникності волокнисзводить до подальшого покращення технічного тому матеріалу за такого співвідношення компонерезультату, а матеріальні витрати при цьому зроснтів, мас. %: тають. полівініловий спирт 7,0 гліцерин 3,0 9 86292 10 Таблиця 1 1 28,2 12 2 42,0 30 3 56,6 40 Значення показника Приклади 4 5 6 7 60,0 27,4 60,6 28,2 60 12 86 180 8 1,02 4 0,70 4 0,68 8 0,86 8 0,94 8 0,60 4 3 1,5 6 6 3 8 6 3 10 6 5 4 3 1,5 91,5 0,2 2,2 85,0 0,4 2,8 83 0,6 2,6 79 0,8 1,6 2,40 6,0 2,67 6,6 2,84 7,1 2,88 7,8 Найменування показника Маса паперу площею 1м2, г Повітропроникність паперу-основи, см3/хв Маса покриття, г/м2 Щільність паперу-основи, г/см3 Склад для нанесення покриття, мас. %: спирт полівініловий гліцерин кристалогідрат сірчанокислого натрію вода Жиропроникність, мг Повітропроникність паперу з покриттям, см3/хв Відносне видовження % машинний напрямок поперечний напрямок 8(анал) 28,2 12 9(анал) 60,0 60 4 0,55 8 0,95 8 0,90 10 6 5 4 3 1,5 7,0 3,0 7,0 3,0 91,5 4,2 3,2 79 0,9 1,2 91,5 7,8 9,8 90,0 13,2 18 90,0 8,8 12 2,68 5,8 2,92 8,2 2,92 7,8 1,60 3,80 2,10 4,2 Таблиця 2 Найменування показника 1 Коефіцієнт анізотропії відносного видовження в поперечному і машинному напрямі заявлений спосіб найближчий аналог Жиропроникність паперу, мг заявлений спосіб найближчий аналог Жиропроникність паперу після піддавання його подвійним перегинам, мг заявлений спосіб найближчий аналог Повітропроникність паперу з покриттям, см3/хв заявлений спосіб найближчий аналог 3начення показника Точки відбору по ширині рулону 2 3 4 5 2,50 2,38 2,48 1,71 0,2 13,2 0,2 13,8 2 4 0,2 13,2 0,2 13,2 0,2 15,6 2,2 18,0 2,2 18,0 2,2 18,8 Як свідчать дані таблиць 1 і 2 з результатами випробування, жиронепроникність паперу згідно з заявкою знаходиться на достатньо високому рівні, який практично мало змінюється під дією подвійних перегинів на папір. Коефіцієнт анізотропії, визначений у шести точках по ширину рулону, вказує на рівномірність показників видовження в поперечному і машинному напрямках паперу згідно з заявкою, його більшу абсолютну величину, що є дуже важливим, особливо для завертання цукерок в такий папір, - забезпечується надійний замок, так званий "твіст-ефект": закручування і збереження його без розвертання. 2,46 1,95 2,41 1,71 6 2,48 2,02 2,48 1,98 0,2 15,2 0,3 13,0 32 64 0,3 18,2 0,8 19,4 1,4 46,2 2,3 20,2 2,2 18,2 2,2 20,0 0,3 0,3 13,0 15,6 Кількість перегинів 8 16 Повітропроникність паперу з нанесеним складом характеризується тим мінімальним рівнем, який забезпечує "дихання" запакованого продукту. Слід зазначити, що низького рівня повітропроникності і високої жиронепроникності досягнуто для паперу низької маси 1м2 - 28,2г, що є свідченням високої ефективності процесу виготовлення паперу з використанням зазначеного складу для надання жиронепроникності і підібраних співвідношень його компонентів. Особливо це є необхідним під час виготовлення пакування для зберігання і транспортування продуктів (свіжі овочі, фрукти, ягоди), для нормальної діяльності яких потрібен постійний 11 86292 12 доступ необхідної кількості повітря та видалення льному об'ємі пор призводить до низького опору вуглекислого газу, тобто незначна (оптимальна) проходженню повітря, високої повітропроникносповітропроникність є показником не тільки бажаті. Як результат, пори високого діаметру складніним, а й необхідним. ше перекривати складом, що наноситься на поПапір згідно з прикладом 7 має високий покаверхню паперу, і досягти високої зник жиропроникності (9,8мг), тобто характеризужиронепроникності за рівних умов. Низька щільється низькою жиронепроникністю. Це пов'язано ність, а отже і висока пористість може призвести з тим, що як основу використали папір низької також до інтенсивного всмоктування друкарської щільності - 0,55г/см3. фарби під час нанесення на пакувальний папір Слід зазначити, що високий рівень жиронепбагатофарбової етикетки (на один з його боків), роникності за рахунок нанесення запропонованодо проходження її крізь всю товщу паперу і до го складу на поверхню паперу досягається для потрапляння в запакований продукт. зразків щільністю від 0,60г/см3 до 1,05г/см3. ЗраТому для виготовлення паперу з високою жизок паперу, виготовлений згідно з прикладом 7, ронепроникністю необхідно використовувати памає значно нижчий рівень жиронепроникності у пір-основу з мікропористою структурою, що запорівнянні з прикладами 1-6. Це пояснюється безпечується за щільності 0,60-1,05г/см3 і тим, що розроблений склад для надання жиронедосягається шляхом спеціальних режимів каланпроникності наносять на папір-основу з щільністю дрування паперу-основи і застосування паперо0,55г/см3, який має високу пористість з високою і вої маси з високим ступенем розмелювання цестабільною величиною об'ємів крупних макропор. люлозного волокна. Значний об'єм макропор і висока частка їх в зага Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
