Піч

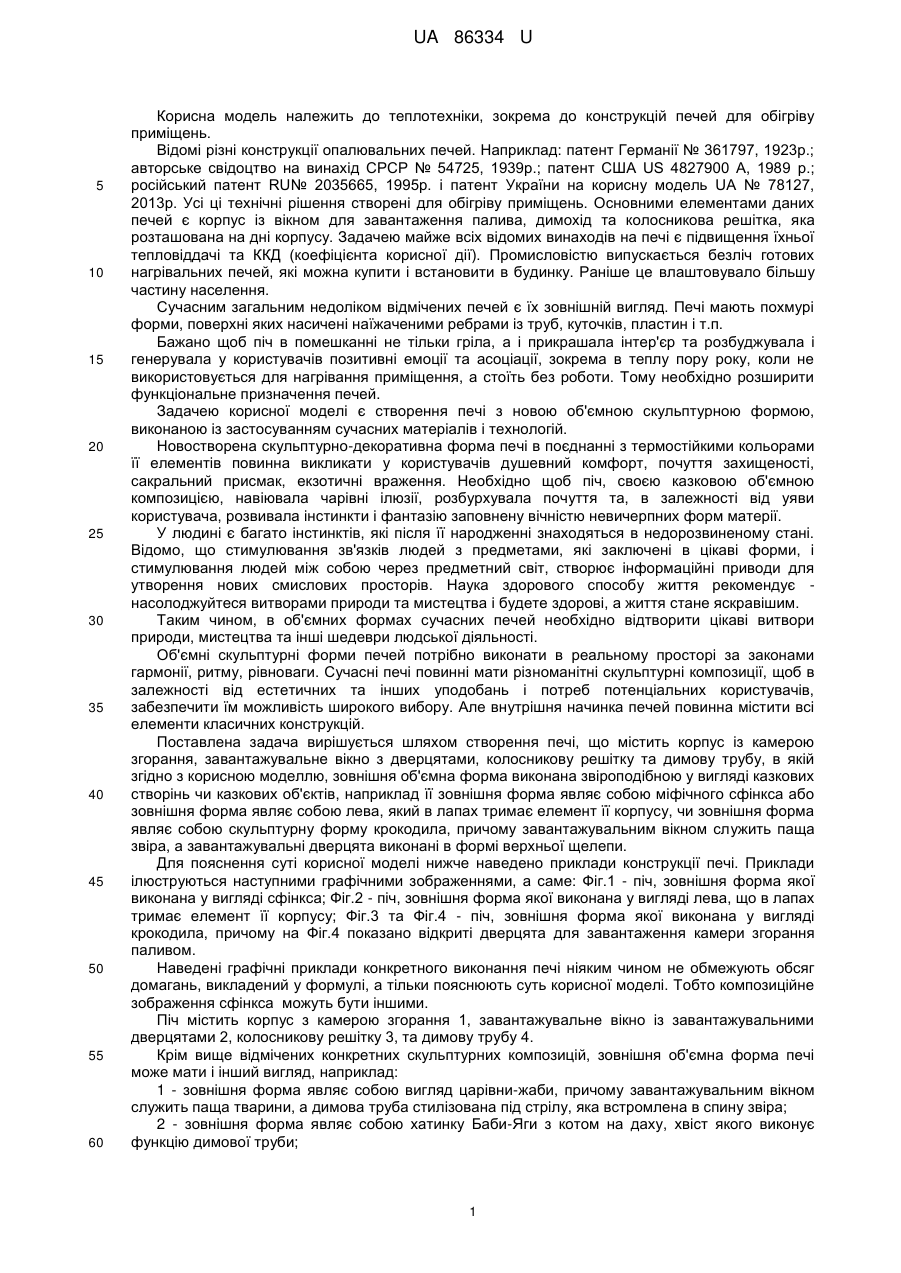

Реферат: UA 86334 U UA 86334 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплотехніки, зокрема до конструкцій печей для обігріву приміщень. Відомі різні конструкції опалювальних печей. Наприклад: патент Германії № 361797, 1923р.; авторське свідоцтво на винахід СРСР № 54725, 1939р.; патент США US 4827900 А, 1989 р.; російський патент RU№ 2035665, 1995р. і патент України на корисну модель UA № 78127, 2013р. Усі ці технічні рішення створені для обігріву приміщень. Основними елементами даних печей є корпус із вікном для завантаження палива, димохід та колосникова решітка, яка розташована на дні корпусу. Задачею майже всіх відомих винаходів на печі є підвищення їхньої тепловіддачі та ККД (коефіцієнта корисної дії). Промисловістю випускається безліч готових нагрівальних печей, які можна купити і встановити в будинку. Раніше це влаштовувало більшу частину населення. Сучасним загальним недоліком відмічених печей є їх зовнішній вигляд. Печі мають похмурі форми, поверхні яких насичені наїжаченими ребрами із труб, куточків, пластин і т.п. Бажано щоб піч в помешканні не тільки гріла, а і прикрашала інтер'єр та розбуджувала і генерувала у користувачів позитивні емоції та асоціації, зокрема в теплу пору року, коли не використовується для нагрівання приміщення, а стоїть без роботи. Тому необхідно розширити функціональне призначення печей. Задачею корисної моделі є створення печі з новою об'ємною скульптурною формою, виконаною із застосуванням сучасних матеріалів і технологій. Новостворена скульптурно-декоративна форма печі в поєднанні з термостійкими кольорами її елементів повинна викликати у користувачів душевний комфорт, почуття захищеності, сакральний присмак, екзотичні враження. Необхідно щоб піч, своєю казковою об'ємною композицією, навіювала чарівні ілюзії, розбурхувала почуття та, в залежності від уяви користувача, розвивала інстинкти і фантазію заповнену вічністю невичерпних форм матерії. У людині є багато інстинктів, які після її народженні знаходяться в недорозвиненому стані. Відомо, що стимулювання зв'язків людей з предметами, які заключені в цікаві форми, і стимулювання людей між собою через предметний світ, створює інформаційні приводи для утворення нових смислових просторів. Наука здорового способу життя рекомендує насолоджуйтеся витворами природи та мистецтва і будете здорові, а життя стане яскравішим. Таким чином, в об'ємних формах сучасних печей необхідно відтворити цікаві витвори природи, мистецтва та інші шедеври людської діяльності. Об'ємні скульптурні форми печей потрібно виконати в реальному просторі за законами гармонії, ритму, рівноваги. Сучасні печі повинні мати різноманітні скульптурні композиції, щоб в залежності від естетичних та інших уподобань і потреб потенціальних користувачів, забезпечити їм можливість широкого вибору. Але внутрішня начинка печей повинна містити всі елементи класичних конструкцій. Поставлена задача вирішується шляхом створення печі, що містить корпус із камерою згорання, завантажувальне вікно з дверцятами, колосникову решітку та димову трубу, в якій згідно з корисною моделлю, зовнішня об'ємна форма виконана звіроподібною у вигляді казкових створінь чи казкових об'єктів, наприклад її зовнішня форма являє собою міфічного сфінкса або зовнішня форма являє собою лева, який в лапах тримає елемент її корпусу, чи зовнішня форма являє собою скульптурну форму крокодила, причому завантажувальним вікном служить паща звіра, а завантажувальні дверцята виконані в формі верхньої щелепи. Для пояснення суті корисної моделі нижче наведено приклади конструкції печі. Приклади ілюструються наступними графічними зображеннями, а саме: Фіг.1 - піч, зовнішня форма якої виконана у вигляді сфінкса; Фіг.2 - піч, зовнішня форма якої виконана у вигляді лева, що в лапах тримає елемент її корпусу; Фіг.3 та Фіг.4 - піч, зовнішня форма якої виконана у вигляді крокодила, причому на Фіг.4 показано відкриті дверцята для завантаження камери згорання паливом. Наведені графічні приклади конкретного виконання печі ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Тобто композиційне зображення сфінкса можуть бути іншими. Піч містить корпус з камерою згорання 1, завантажувальне вікно із завантажувальними дверцятами 2, колосникову решітку 3, та димову трубу 4. Крім вище відмічених конкретних скульптурних композицій, зовнішня об'ємна форма печі може мати і інший вигляд, наприклад: 1 - зовнішня форма являє собою вигляд царівни-жаби, причому завантажувальним вікном служить паща тварини, а димова труба стилізована під стрілу, яка встромлена в спину звіра; 2 - зовнішня форма являє собою хатинку Баби-Яги з котом на даху, хвіст якого виконує функцію димової труби; 1 UA 86334 U 5 10 15 20 25 30 35 40 45 50 3 - зовнішня форма являє собою голову казкового велетня в шоломі; 4 - зовнішня форма стилізована під казкову "Жар-птицю", а її розпушений віялом масштабний хвіст є теплообмінником; 5 - зовнішня форма являє собою священного жука-скарабея; 6 - зовнішня форма являє собою скульптурну об'ємну композицію у вигляді підкованої блохи, але її розміри, відносно натуральних, збільшені в 1000-1500 разів і т.п. Робота заявленої печі виконується по аналогії з відомими печами. Відкриваються дверцята 2 і в камеру згорання 1 через завантажувальне вікно подається паливо, яке при горінні виділяє тепло. Наявність сучасних матеріалів і технологій спрощує процес виготовлення такого типу печей. Елементи їх зовнішньої скульптурної форми, тобто корпусу, можна відливати із чавуна або штампувати із сталі і сплавів, а потім зварювати. Наприклад, штампувати із досить розповсюдженої жаростійкої та жароміцної сталі марки 20 × 23Н18, яка широко застосовується у вітчизняному машинобудуванні. Цю сталь використовують у високотемпературних установках до 1350 °С, наприклад, для деталей камер згоряння та іншого пічного обладнання. Зварювання штампованих стальних елементів виконують спеціальними електродами для зварювання жаростійких і жароміцних сталей і сплавів. Наприклад, електродом ОЗЛ-9А ГОСТ 10052. Варіантом спрощеної реалізації даної корисної моделі є використання готової нагрівальної печі, що випускається промисловістю, шляхом її розміщення в декоративному кожусі, стилізованому під ту чи іншу скульптурну форму. Декоративний кожух, або його елементи, виготовлюється штамповкою із перфорованого стального листа. Перфорація поверхні кожуха забезпечить вільну циркуляцію повітря і відповідно потрібний теплообмін. Зовнішню покраску такого типу печей треба виконувати термостійкою фарбою, що світиться. Наприклад застосувати фарбу "Нокстон", що призначена для покриття поверхонь, які піддаються впливу високої температури. Цей тип самосвітної фарби здатний витримувати робочу температуру до + 500 °C. Дана люмінесцентна фарба атмосферостійка, має хороший глянець, не тріскається, стійка до подряпин. Світлонакопичувальна фарба має хорошу адгезію до чавуну, сталі, титану, кераміки, скла, забезпечує антикорозійний захист виробів з таких матеріалів в самих різних кліматичних умовах. Відмічена термостійка світна фарба поставляється в таких кольорах: зелена (базова) люмінесцентна фарба - напівпрозора вдень, має зелене світіння в темряві; блакитна (базова) люмінесцентна фарба - напівпрозора вдень, має блакитне світіння в темряві; червона люмінесцентна фарба - червона вдень, має оранжевочервоне світіння в темряві; жовта люмінесцентна фарба - жовта вдень, має жовте світіння в темряві; помаранчева люмінесцентна фарба - помаранчева вдень, має помаранчеве світіння в темряві. Сфінкс, який тисячоліттями охороняє піраміди, являє собою могутній оберіг. Існує віковічне повір'я, що якщо погладити сфінкса або його символ (у нашому випадку піч), то він стане Вашим покровителем і буде оберігати Вас та захищати оселю від лихих намірів. Лев чи крокодил - досить небезпечні хижаки. У багатьох народів світу вони вважаються священними тваринами. Уявіть, що в кімнаті, можливо ближче до покуті, встановлено піч, виконану у формі священного крокодила. Його корпус і в день і вночі мерехтить світлом. Наприклад: верхня частина зеленим кольором, який донизу плавно переходить в жовтопомаранчевий; очі - жовтим; кінець хвоста (димова труба) - блакитним. Споглядання цих тварин (навіть в образі печей) та можливість запросто поторкати, чи потріпати, не лише покращує кровообіг, а й підвищує самооцінку людини, підіймає настрій, нормалізує самопочуття і забезпечує позитивний емоційний стан. Таким чином, печі у формі чарівних створінь нададуть місцям свого розміщення ельфійського шарму та створять справжню казкову атмосферу. Адже коли їх химерні форми, в любу пору року мерехтітимуть кольорами тепла, затишку і містики, то на них можна дивитись нескінченно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Піч, що містить корпус з камерою згорання, завантажувальне вікно із дверцятами, колосникову решітку та димову трубу, яка відрізняється тим, що зовнішня об'ємна форма печі виконана звіроподібною або у вигляді казкових створінь чи казкових об'єктів. 2. Піч за п. 1, яка відрізняється тим, що її зовнішня об'ємна форма являє собою міфічного сфінкса. 3. Піч за п. 1, яка відрізняється тим, що зовнішня форма являє собою лева, який в лапах тримає елемент її корпусу. 2 UA 86334 U 4. Піч за п. 1, яка відрізняється тим, що зовнішня форма являє собою скульптурну форму крокодила, причому завантажувальним вікном служить паща звіра, а завантажувальні дверцята виконані по формі верхньої щелепи. 3 UA 86334 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
