Електромеханічний тренажер для спорту та фітнесу

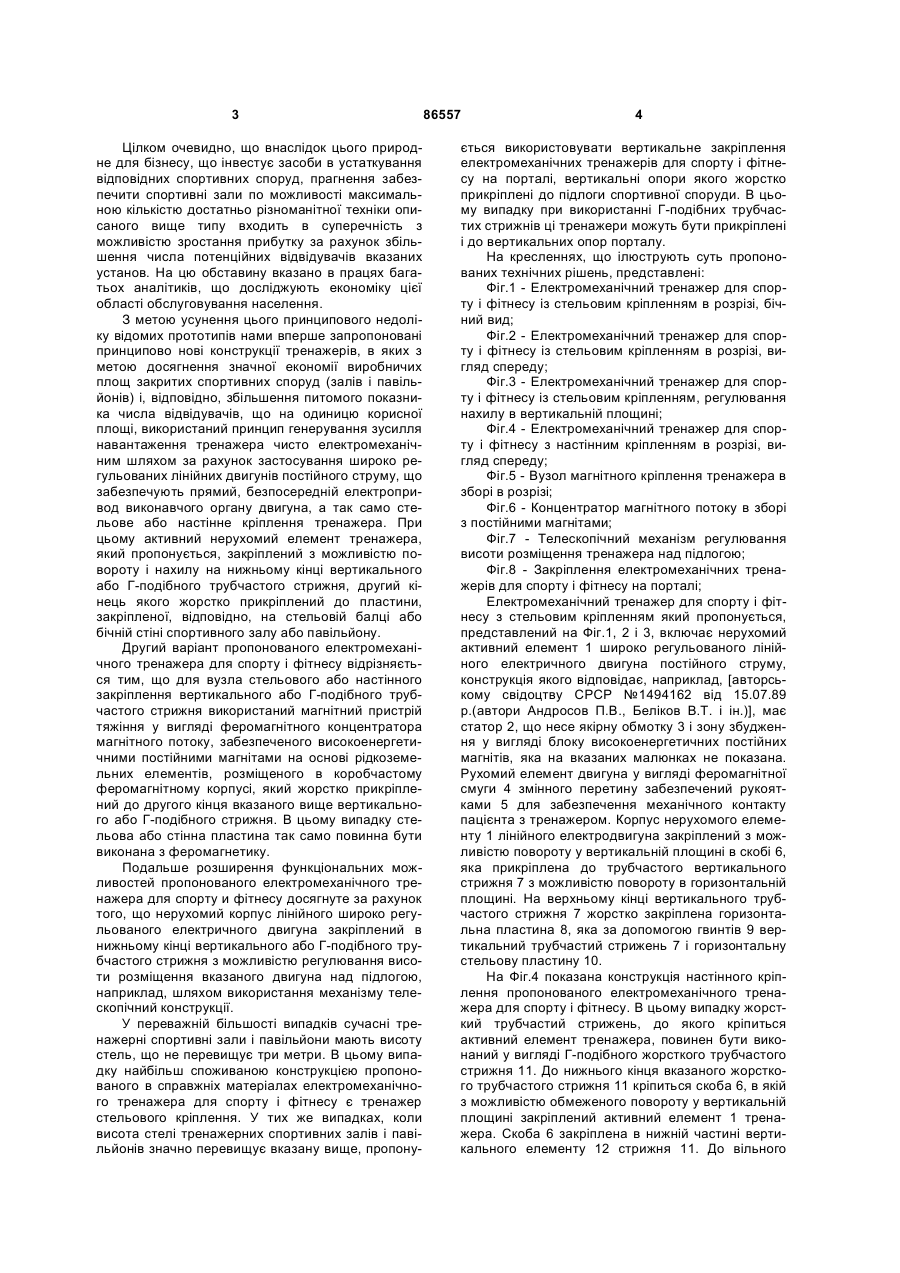

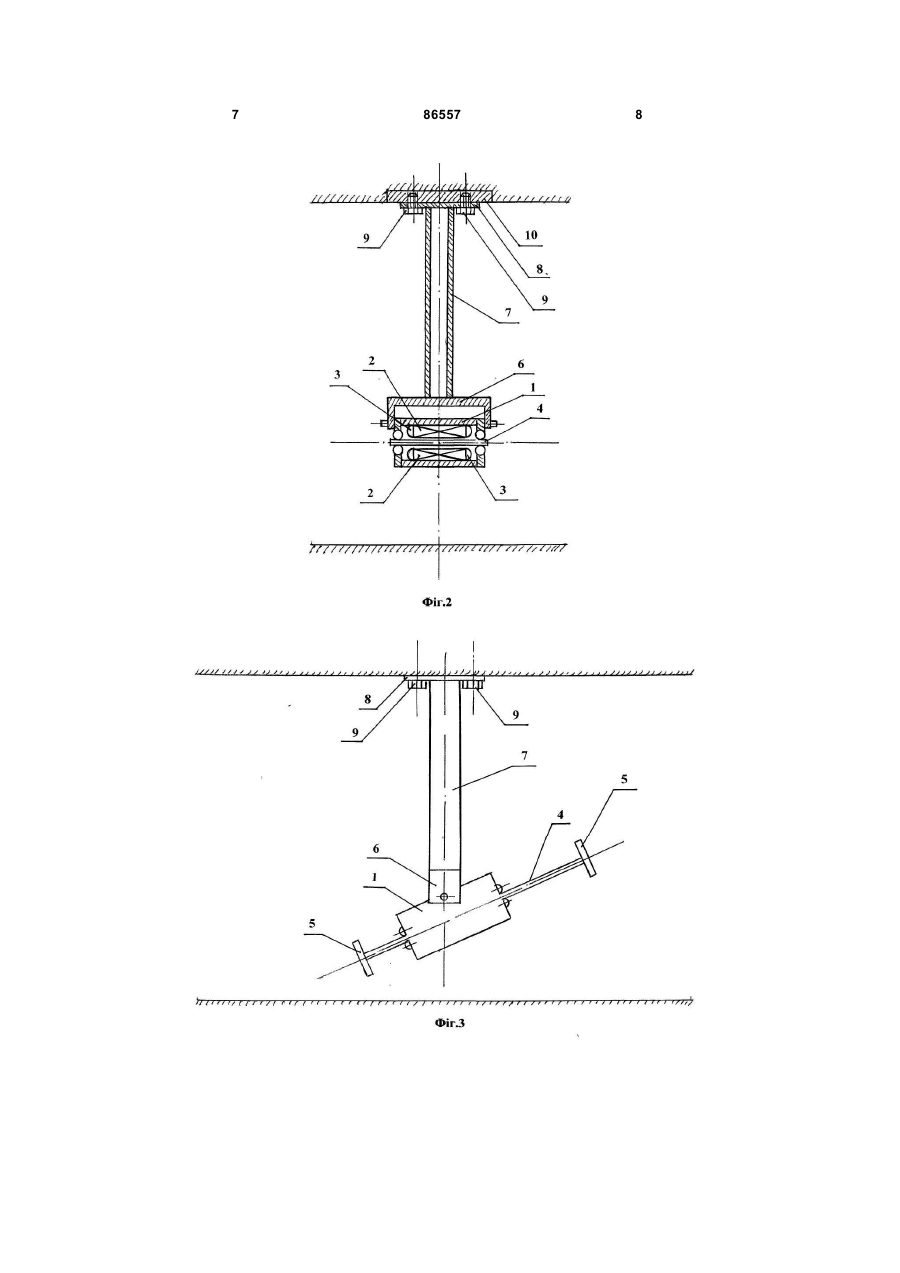

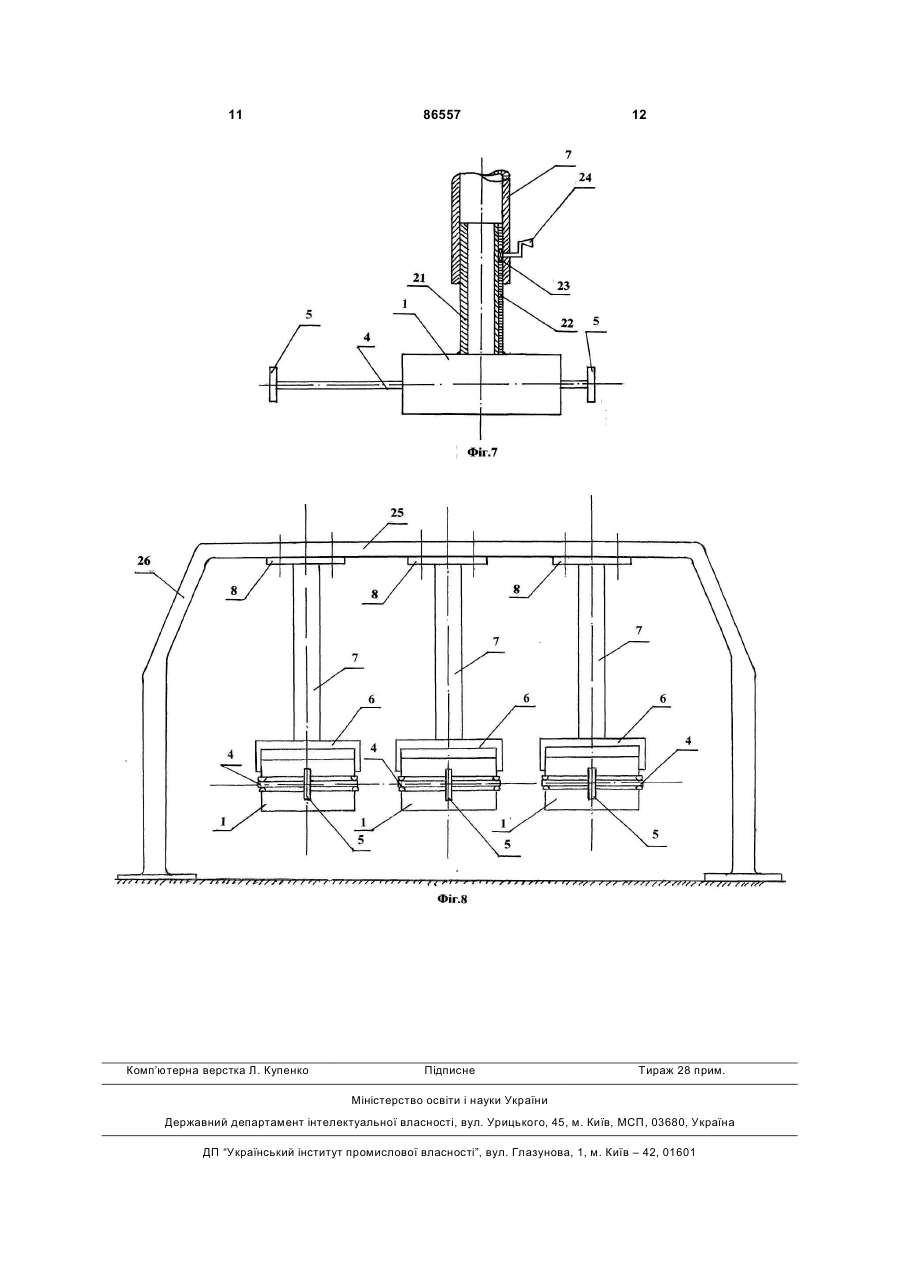

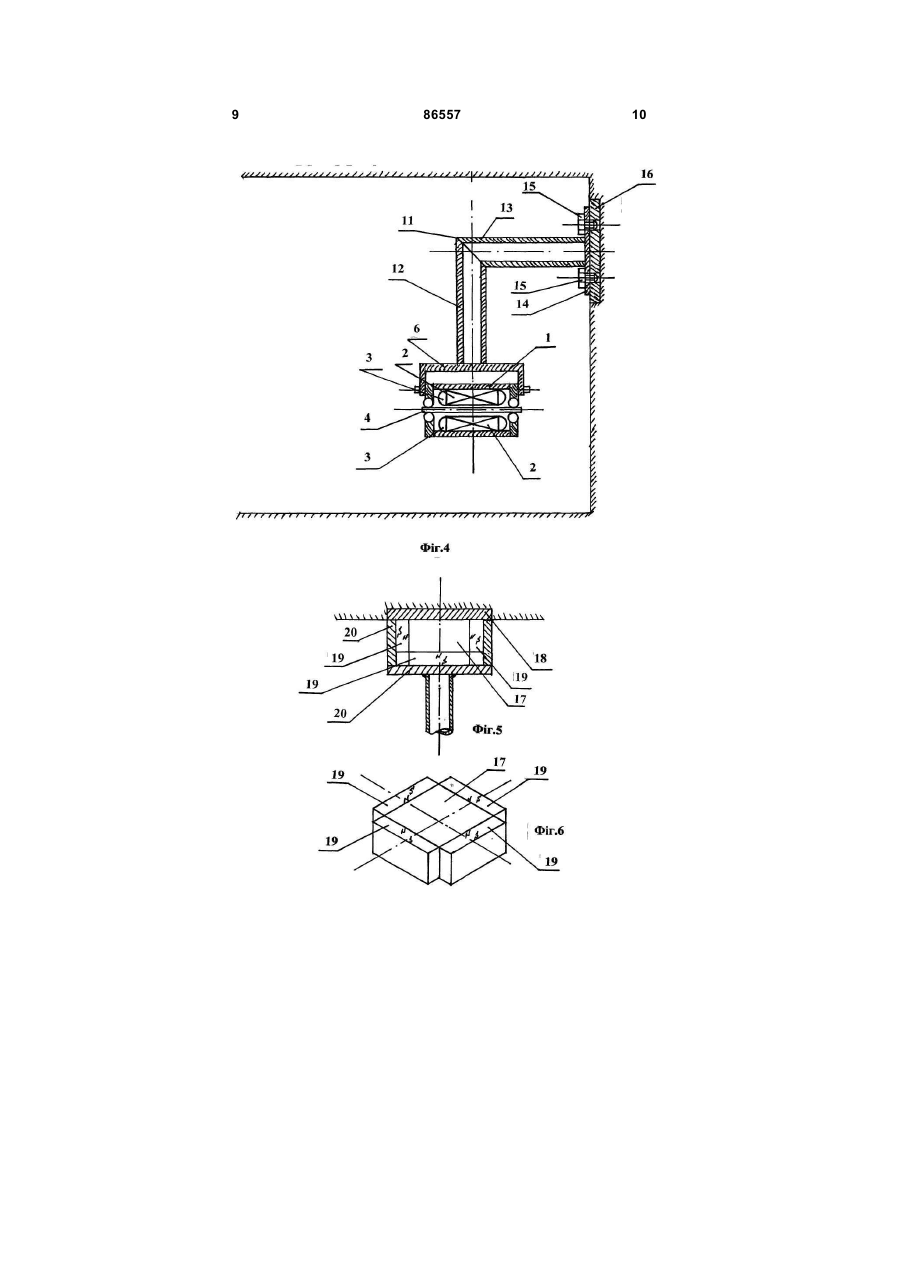

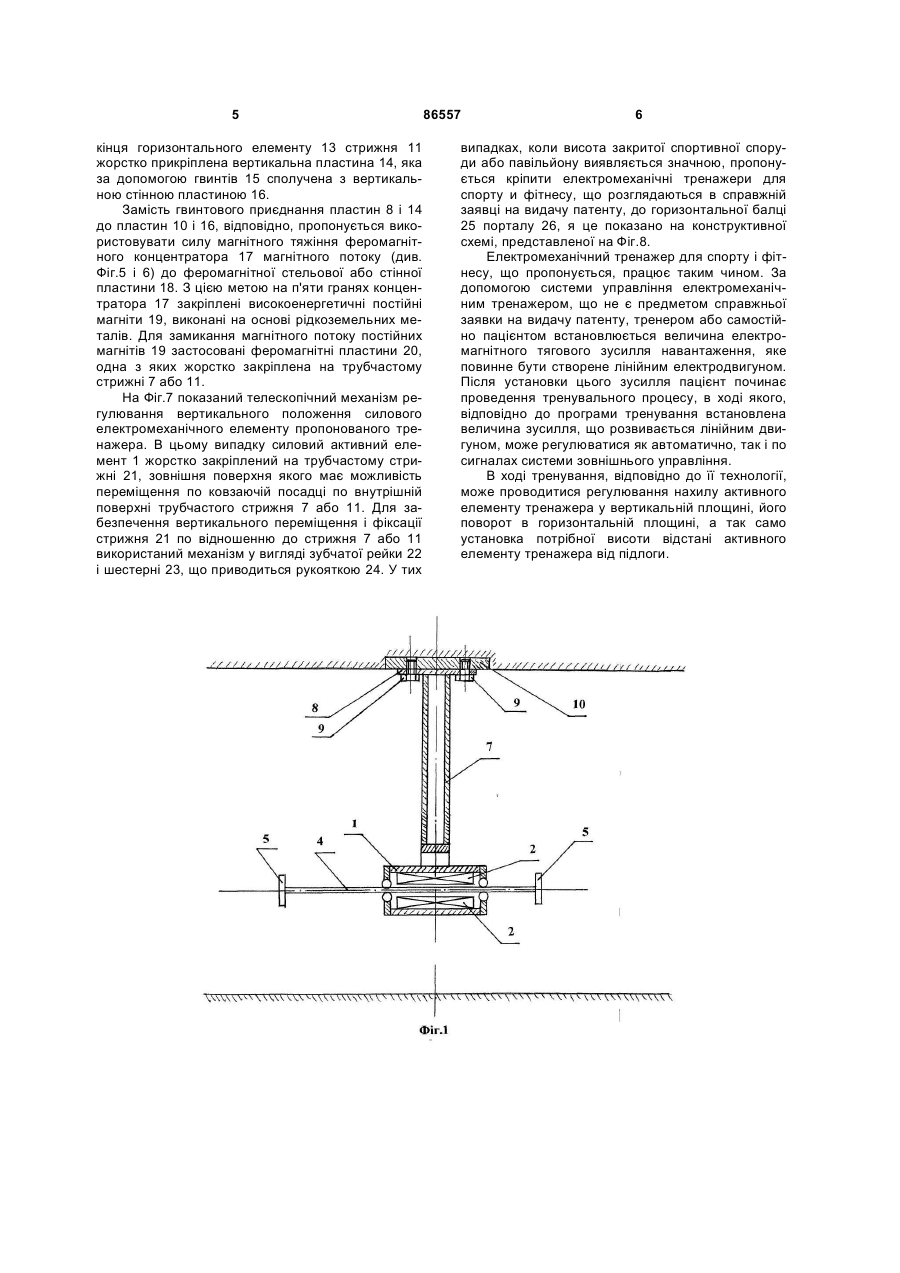

1. Електромеханічний тренажер для спорту і фітнесу, що складається з генератора електромагнітного зусилля навантаження у вигляді електромеханічного перетворювача електричної енергії, рухомий елемент якого забезпечений рукоятками, що забезпечують механічний зв'язок тренажера і пацієнта, який відрізняється тим, що електромеханічний перетворювач електричної енергії, що C2 2 (19) 1 3 Цілком очевидно, що внаслідок цього природне для бізнесу, що інвестує засоби в устаткування відповідних спортивних споруд, прагнення забезпечити спортивні зали по можливості максимальною кількістю достатньо різноманітної техніки описаного вище типу входить в суперечність з можливістю зростання прибутку за рахунок збільшення числа потенційних відвідувачів вказаних установ. На цю обставину вказано в працях багатьох аналітиків, що досліджують економіку цієї області обслуговування населення. З метою усунення цього принципового недоліку відомих прототипів нами вперше запропоновані принципово нові конструкції тренажерів, в яких з метою досягнення значної економії виробничих площ закритих спортивних споруд (залів і павільйонів) і, відповідно, збільшення питомого показника числа відвідувачів, що на одиницю корисної площі, використаний принцип генерування зусилля навантаження тренажера чисто електромеханічним шляхом за рахунок застосування широко регульованих лінійних двигунів постійного струму, що забезпечують прямий, безпосередній електропривод виконавчого органу двигуна, а так само стельове або настінне кріплення тренажера. При цьому активний нерухомий елемент тренажера, який пропонується, закріплений з можливістю повороту і нахилу на нижньому кінці вертикального або Г-подібного трубчастого стрижня, другий кінець якого жорстко прикріплений до пластини, закріпленої, відповідно, на стельовій балці або бічній стіні спортивного залу або павільйону. Другий варіант пропонованого електромеханічного тренажера для спорту і фітнесу відрізняється тим, що для вузла стельового або настінного закріплення вертикального або Г-подібного трубчастого стрижня використаний магнітний пристрій тяжіння у вигляді феромагнітного концентратора магнітного потоку, забезпеченого високоенергетичними постійними магнітами на основі рідкоземельних елементів, розміщеного в коробчастому феромагнітному корпусі, який жорстко прикріплений до другого кінця вказаного вище вертикального або Г-подібного стрижня. В цьому випадку стельова або стінна пластина так само повинна бути виконана з феромагнетику. Подальше розширення функціональних можливостей пропонованого електромеханічного тренажера для спорту и фітнесу досягнуте за рахунок того, що нерухомий корпус лінійного широко регульованого електричного двигуна закріплений в нижньому кінці вертикального або Г-подібного трубчастого стрижня з можливістю регулювання висоти розміщення вказаного двигуна над підлогою, наприклад, шляхом використання механізму телескопічний конструкції. У переважній більшості випадків сучасні тренажерні спортивні зали і павільйони мають висоту стель, що не перевищує три метри. В цьому випадку найбільш споживаною конструкцією пропонованого в справжніх матеріалах електромеханічного тренажера для спорту і фітнесу є тренажер стельового кріплення. У тих же випадках, коли висота стелі тренажерних спортивних залів і павільйонів значно перевищує вказану вище, пропону 86557 4 ється використовувати вертикальне закріплення електромеханічних тренажерів для спорту і фітнесу на порталі, вертикальні опори якого жорстко прикріплені до підлоги спортивної споруди. В цьому випадку при використанні Г-подібних трубчастих стрижнів ці тренажери можуть бути прикріплені і до вертикальних опор порталу. На кресленнях, що ілюструють суть пропонованих технічних рішень, представлені: Фіг.1 - Електромеханічний тренажер для спорту і фітнесу із стельовим кріпленням в розрізі, бічний вид; Фіг.2 - Електромеханічний тренажер для спорту і фітнесу із стельовим кріпленням в розрізі, вигляд спереду; Фіг.3 - Електромеханічний тренажер для спорту і фітнесу із стельовим кріпленням, регулювання нахилу в вертикальній площині; Фіг.4 - Електромеханічний тренажер для спорту і фітнесу з настінним кріпленням в розрізі, вигляд спереду; Фіг.5 - Вузол магнітного кріплення тренажера в зборі в розрізі; Фіг.6 - Концентратор магнітного потоку в зборі з постійними магнітами; Фіг.7 - Телескопічний механізм регулювання висоти розміщення тренажера над підлогою; Фіг.8 - Закріплення електромеханічних тренажерів для спорту і фітнесу на порталі; Електромеханічний тренажер для спорту і фітнесу з стельовим кріпленням який пропонується, представлений на Фіг.1, 2 і 3, включає нерухомий активний елемент 1 широко регульованого лінійного електричного двигуна постійного струму, конструкція якого відповідає, наприклад, [авторському свідоцтву СРСР №1494162 від 15.07.89 р.(автори Андросов П.В., Беліков В.Т. і ін.)], має статор 2, що несе якірну обмотку 3 і зону збудження у вигляді блоку високоенергетичних постійних магнітів, яка на вказаних малюнках не показана. Рухомий елемент двигуна у вигляді феромагнітної смуги 4 змінного перетину забезпечений рукоятками 5 для забезпечення механічного контакту пацієнта з тренажером. Корпус нерухомого елементу 1 лінійного електродвигуна закріплений з можливістю повороту у вертикальній площині в скобі 6, яка прикріплена до трубчастого вертикального стрижня 7 з можливістю повороту в горизонтальній площині. На верхньому кінці вертикального трубчастого стрижня 7 жорстко закріплена горизонтальна пластина 8, яка за допомогою гвинтів 9 вертикальний трубчастий стрижень 7 і горизонтальну стельову пластину 10. На Фіг.4 показана конструкція настінного кріплення пропонованого електромеханічного тренажера для спорту і фітнесу. В цьому випадку жорсткий трубчастий стрижень, до якого кріпиться активний елемент тренажера, повинен бути виконаний у вигляді Г-подібного жорсткого трубчастого стрижня 11. До нижнього кінця вказаного жорсткого трубчастого стрижня 11 кріпиться скоба 6, в якій з можливістю обмеженого повороту у вертикальній площині закріплений активний елемент 1 тренажера. Скоба 6 закріплена в нижній частині вертикального елементу 12 стрижня 11. До вільного 5 кінця горизонтального елементу 13 стрижня 11 жорстко прикріплена вертикальна пластина 14, яка за допомогою гвинтів 15 сполучена з вертикальною стінною пластиною 16. Замість гвинтового приєднання пластин 8 і 14 до пластин 10 і 16, відповідно, пропонується використовувати силу магнітного тяжіння феромагнітного концентратора 17 магнітного потоку (див. Фіг.5 і 6) до феромагнітної стельової або стінної пластини 18. З цією метою на п'яти гранях концентратора 17 закріплені високоенергетичні постійні магніти 19, виконані на основі рідкоземельних металів. Для замикання магнітного потоку постійних магнітів 19 застосовані феромагнітні пластини 20, одна з яких жорстко закріплена на трубчастому стрижні 7 або 11. На Фіг.7 показаний телескопічний механізм регулювання вертикального положення силового електромеханічного елементу пропонованого тренажера. В цьому випадку силовий активний елемент 1 жорстко закріплений на трубчастому стрижні 21, зовнішня поверхня якого має можливість переміщення по ковзаючій посадці по внутрішній поверхні трубчастого стрижня 7 або 11. Для забезпечення вертикального переміщення і фіксації стрижня 21 по відношенню до стрижня 7 або 11 використаний механізм у вигляді зубчатої рейки 22 і шестерні 23, що приводиться рукояткою 24. У тих 86557 6 випадках, коли висота закритої спортивної споруди або павільйону виявляється значною, пропонується кріпити електромеханічні тренажери для спорту и фітнесу, що розглядаються в справжній заявці на видачу патенту, до горизонтальної балці 25 порталу 26, я це показано на конструктивної схемі, представленої на Фіг.8. Електромеханічний тренажер для спорту і фітнесу, що пропонується, працює таким чином. За допомогою системи управління електромеханічним тренажером, що не є предметом справжньої заявки на видачу патенту, тренером або самостійно пацієнтом встановлюється величина електромагнітного тягового зусилля навантаження, яке повинне бути створене лінійним електродвигуном. Після установки цього зусилля пацієнт починає проведення тренувального процесу, в ході якого, відповідно до програми тренування встановлена величина зусилля, що розвивається лінійним двигуном, може регулюватися як автоматично, так і по сигналах системи зовнішнього управління. В ході тренування, відповідно до її технології, може проводитися регулювання нахилу активного елементу тренажера у вертикальній площині, його поворот в горизонтальній площині, а так само установка потрібної висоти відстані активного елементу тренажера від підлоги. 7 86557 8 9 86557 10 11 Комп’ютерна верстка Л. Купенко 86557 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
