Ролик монтажний типу м1р

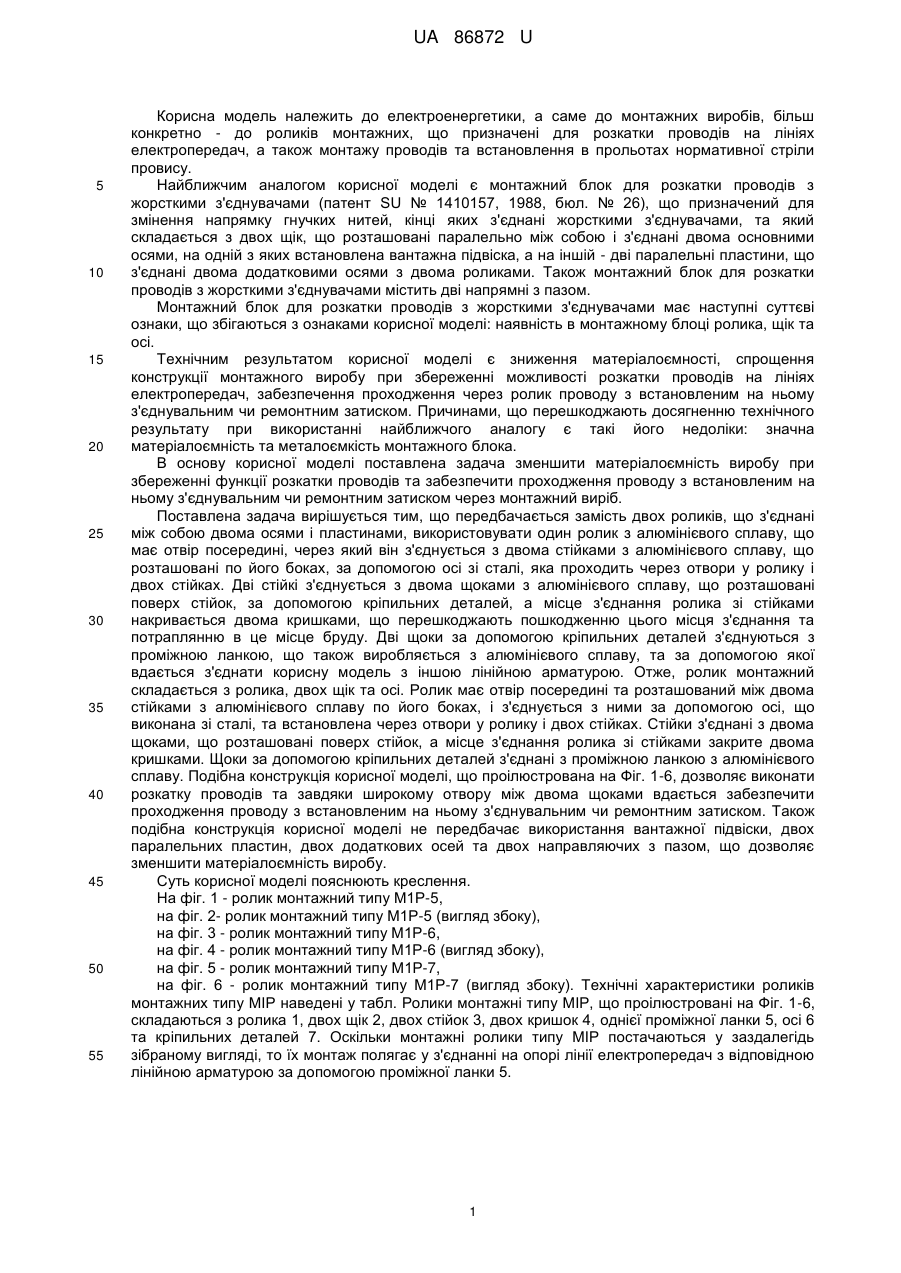

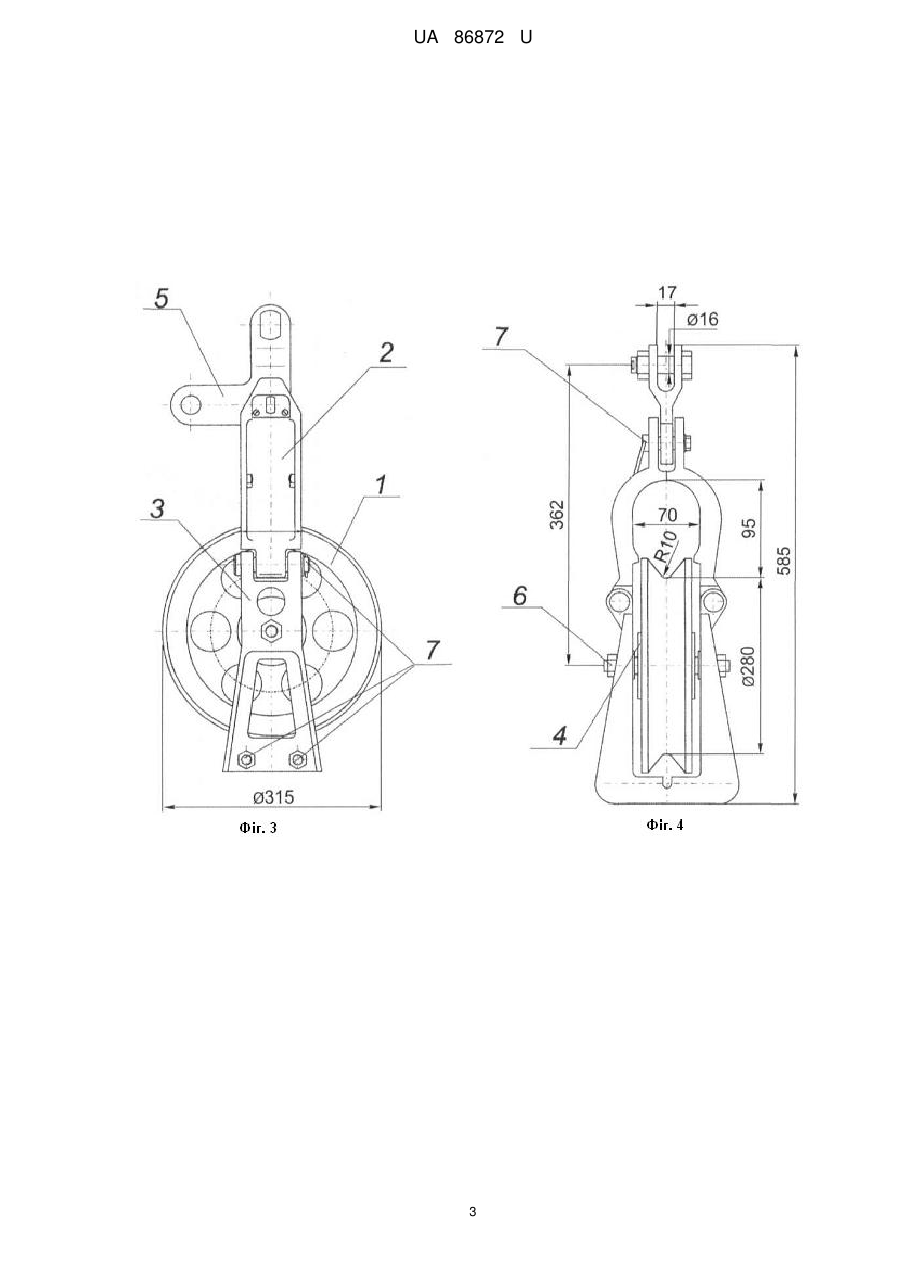

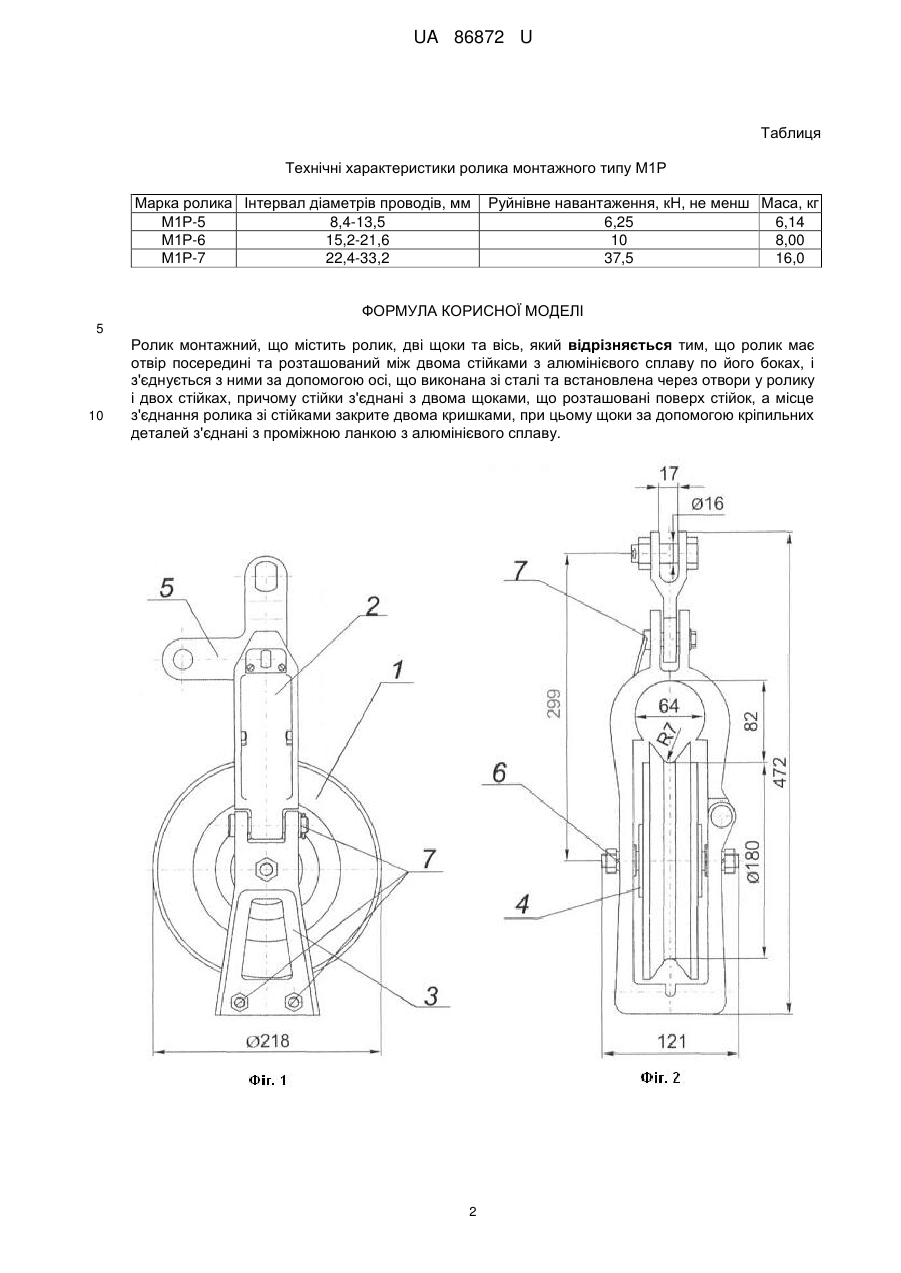

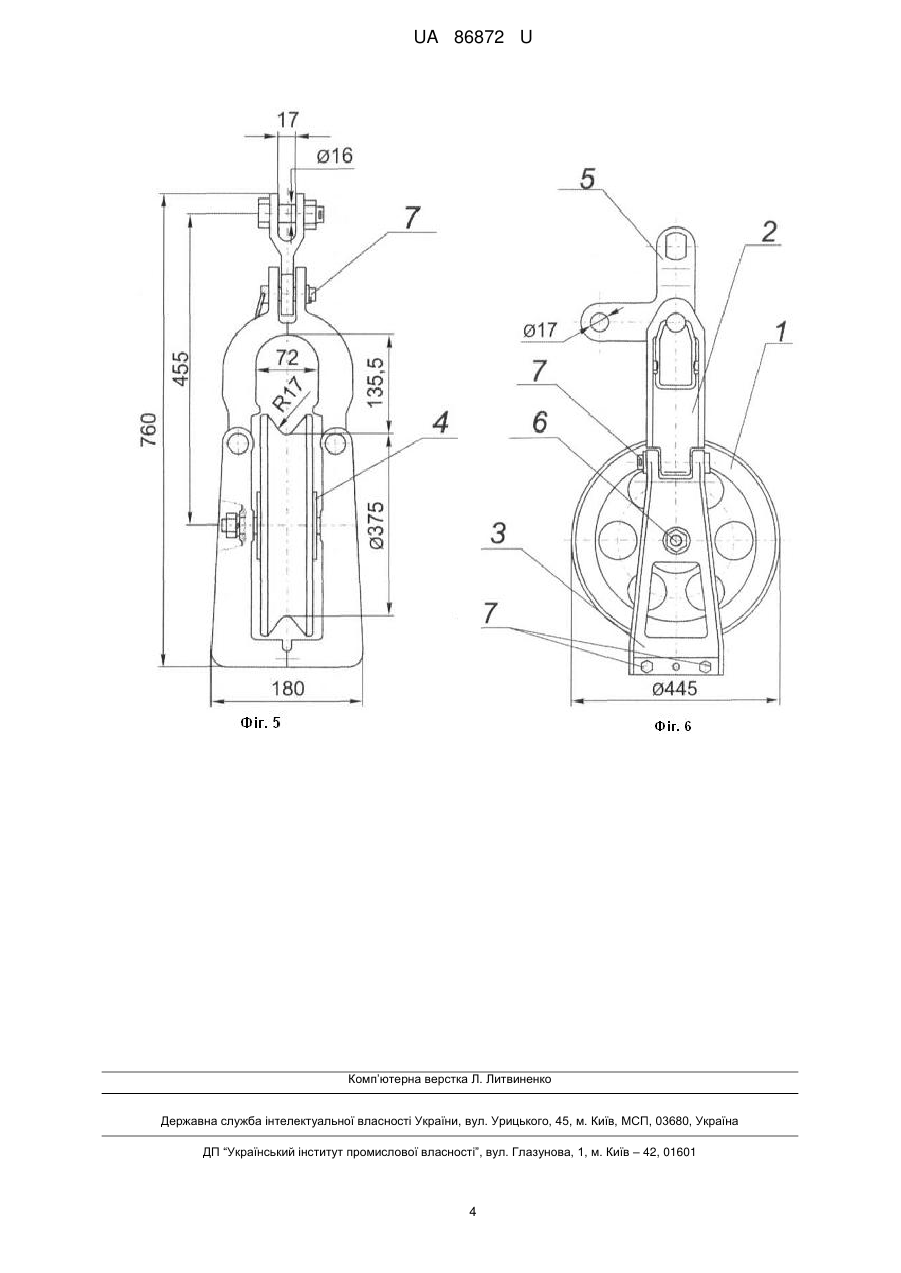

Реферат: UA 86872 U UA 86872 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетики, а саме до монтажних виробів, більш конкретно - до роликів монтажних, що призначені для розкатки проводів на лініях електропередач, а також монтажу проводів та встановлення в прольотах нормативної стріли провису. Найближчим аналогом корисної моделі є монтажний блок для розкатки проводів з жорсткими з'єднувачами (патент SU № 1410157, 1988, бюл. № 26), що призначений для змінення напрямку гнучких нитей, кінці яких з'єднані жорсткими з'єднувачами, та який складається з двох щік, що розташовані паралельно між собою і з'єднані двома основними осями, на одній з яких встановлена вантажна підвіска, а на іншій - дві паралельні пластини, що з'єднані двома додатковими осями з двома роликами. Також монтажний блок для розкатки проводів з жорсткими з'єднувачами містить дві напрямні з пазом. Монтажний блок для розкатки проводів з жорсткими з'єднувачами має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в монтажному блоці ролика, щік та осі. Технічним результатом корисної моделі є зниження матеріалоємності, спрощення конструкції монтажного виробу при збереженні можливості розкатки проводів на лініях електропередач, забезпечення проходження через ролик проводу з встановленим на ньому з'єднувальним чи ремонтним затиском. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналогу є такі його недоліки: значна матеріалоємність та металоємкість монтажного блока. В основу корисної моделі поставлена задача зменшити матеріалоємність виробу при збереженні функції розкатки проводів та забезпечити проходження проводу з встановленим на ньому з'єднувальним чи ремонтним затиском через монтажний виріб. Поставлена задача вирішується тим, що передбачається замість двох роликів, що з'єднані між собою двома осями і пластинами, використовувати один ролик з алюмінієвого сплаву, що має отвір посередині, через який він з'єднується з двома стійками з алюмінієвого сплаву, що розташовані по його боках, за допомогою осі зі сталі, яка проходить через отвори у ролику і двох стійках. Дві стійкі з'єднується з двома щоками з алюмінієвого сплаву, що розташовані поверх стійок, за допомогою кріпильних деталей, а місце з'єднання ролика зі стійками накривається двома кришками, що перешкоджають пошкодженню цього місця з'єднання та потраплянню в це місце бруду. Дві щоки за допомогою кріпильних деталей з'єднуються з проміжною ланкою, що також виробляється з алюмінієвого сплаву, та за допомогою якої вдається з'єднати корисну модель з іншою лінійною арматурою. Отже, ролик монтажний складається з ролика, двох щік та осі. Ролик має отвір посередині та розташований між двома стійками з алюмінієвого сплаву по його боках, і з'єднується з ними за допомогою осі, що виконана зі сталі, та встановлена через отвори у ролику і двох стійках. Стійки з'єднані з двома щоками, що розташовані поверх стійок, а місце з'єднання ролика зі стійками закрите двома кришками. Щоки за допомогою кріпильних деталей з'єднані з проміжною ланкою з алюмінієвого сплаву. Подібна конструкція корисної моделі, що проілюстрована на Фіг. 1-6, дозволяє виконати розкатку проводів та завдяки широкому отвору між двома щоками вдається забезпечити проходження проводу з встановленим на ньому з'єднувальним чи ремонтним затиском. Також подібна конструкція корисної моделі не передбачає використання вантажної підвіски, двох паралельних пластин, двох додаткових осей та двох направляючих з пазом, що дозволяє зменшити матеріалоємність виробу. Суть корисної моделі пояснюють креслення. На фіг. 1 - ролик монтажний типу М1Р-5, на фіг. 2- ролик монтажний типу М1Р-5 (вигляд збоку), на фіг. 3 - ролик монтажний типу М1Р-6, на фіг. 4 - ролик монтажний типу М1Р-6 (вигляд збоку), на фіг. 5 - ролик монтажний типу М1Р-7, на фіг. 6 - ролик монтажний типу М1Р-7 (вигляд збоку). Технічні характеристики роликів монтажних типу МІР наведені у табл. Ролики монтажні типу МІР, що проілюстровані на Фіг. 1-6, складаються з ролика 1, двох щік 2, двох стійок 3, двох кришок 4, однієї проміжної ланки 5, осі 6 та кріпильних деталей 7. Оскільки монтажні ролики типу МІР постачаються у заздалегідь зібраному вигляді, то їх монтаж полягає у з'єднанні на опорі лінії електропередач з відповідною лінійною арматурою за допомогою проміжної ланки 5. 1 UA 86872 U Таблиця Технічні характеристики ролика монтажного типу М1Р Марка ролика Інтервал діаметрів проводів, мм М1Р-5 8,4-13,5 М1Р-6 15,2-21,6 М1Р-7 22,4-33,2 Руйнівне навантаження, кН, не менш Маса, кг 6,25 6,14 10 8,00 37,5 16,0 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Ролик монтажний, що містить ролик, дві щоки та вісь, який відрізняється тим, що ролик має отвір посередині та розташований між двома стійками з алюмінієвого сплаву по його боках, і з'єднується з ними за допомогою осі, що виконана зі сталі та встановлена через отвори у ролику і двох стійках, причому стійки з'єднані з двома щоками, що розташовані поверх стійок, а місце з'єднання ролика зі стійками закрите двома кришками, при цьому щоки за допомогою кріпильних деталей з'єднані з проміжною ланкою з алюмінієвого сплаву. 2 UA 86872 U 3 UA 86872 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
