Ролик обмежувача пристрою консольного типу для перекривання проїзду або проходу
Формула / Реферат
1. Ролик обмежувача пристрою консольного типу для перекривання проїзду або проходу, що містить встановлене на осі тіло обертання, що має форму, близьку до циліндра, який відрізняється тим, що тіло обертання має внутрішню втулку з високоміцного полімеру і зовнішню частину, виконану з литтьового поліуретану.
2. Ролик за п. 1, який відрізняється тим, що на зовнішній поверхні переважно посередині виконаний виступ у формі кільця.
Текст

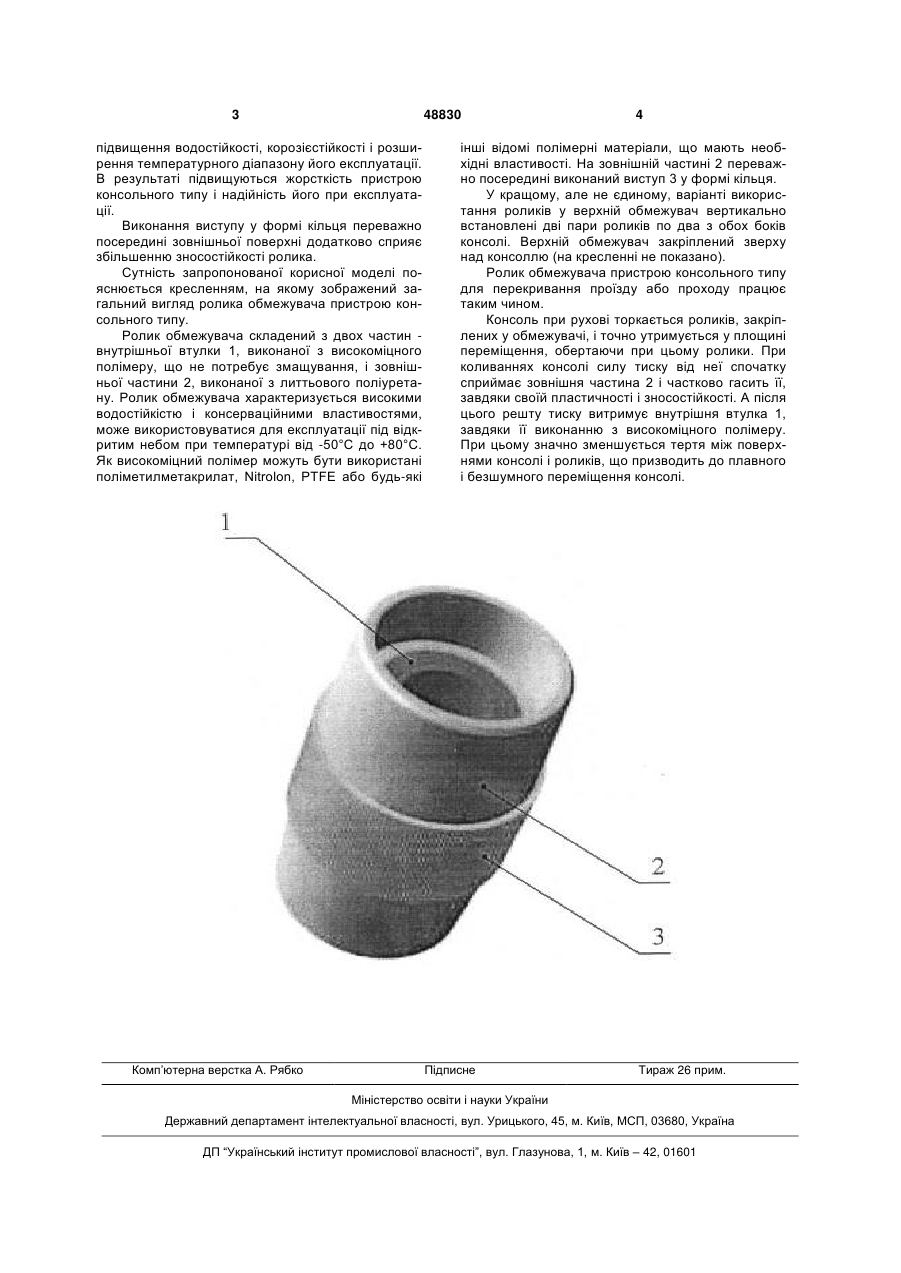

1. Ролик обмежувача пристрою консольного типу для перекривання проїзду або проходу, що 3 48830 підвищення водостійкості, корозієстійкості і розширення температурного діапазону його експлуатації. В результаті підвищуються жорсткість пристрою консольного типу і надійність його при експлуатації. Виконання виступу у формі кільця переважно посередині зовнішньої поверхні додатково сприяє збільшенню зносостійкості ролика. Сутність запропонованої корисної моделі пояснюється кресленням, на якому зображений загальний вигляд ролика обмежувача пристрою консольного типу. Ролик обмежувача складений з двох частин внутрішньої втулки 1, виконаної з високоміцного полімеру, що не потребує змащування, і зовнішньої частини 2, виконаної з литтьового поліуретану. Ролик обмежувача характеризується високими водостійкістю і консерваційними властивостями, може використовуватися для експлуатації під відкритим небом при температурі від -50°С до +80°С. Як високоміцний полімер можуть бути використані поліметилметакрилат, Nitrolon, PTFE або будь-які Комп’ютерна верстка А. Рябко 4 інші відомі полімерні матеріали, що мають необхідні властивості. На зовнішній частині 2 переважно посередині виконаний виступ 3 у формі кільця. У кращому, але не єдиному, варіанті використання роликів у верхній обмежувач вертикально встановлені дві пари роликів по два з обох боків консолі. Верхній обмежувач закріплений зверху над консоллю (на кресленні не показано). Ролик обмежувача пристрою консольного типу для перекривання проїзду або проходу працює таким чином. Консоль при рухові торкається роликів, закріплених у обмежувачі, і точно утримується у площині переміщення, обертаючи при цьому ролики. При коливаннях консолі силу тиску від неї спочатку сприймає зовнішня частина 2 і частково гасить її, завдяки своїй пластичності і зносостійкості. А після цього решту тиску витримує внутрішня втулка 1, завдяки її виконанню з високоміцного полімеру. При цьому значно зменшується тертя між поверхнями консолі і роликів, що призводить до плавного і безшумного переміщення консолі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRestrictor roller of device of console type for closing trafficway or passage
Автори англійськоюKalinin Dmytro Yuriiovych
Назва патенту російськоюРолик ограничителя устройства консольного типа для перекрывания проезда или прохода
Автори російськоюКалинин Дмитрий Юрьевич
МПК / Мітки
МПК: E06B 11/00
Мітки: типу, обмежувача, ролик, пристрою, консольного, проходу, перекривання, проїзду
