Елеватор для розсічення хряща носової перегородки

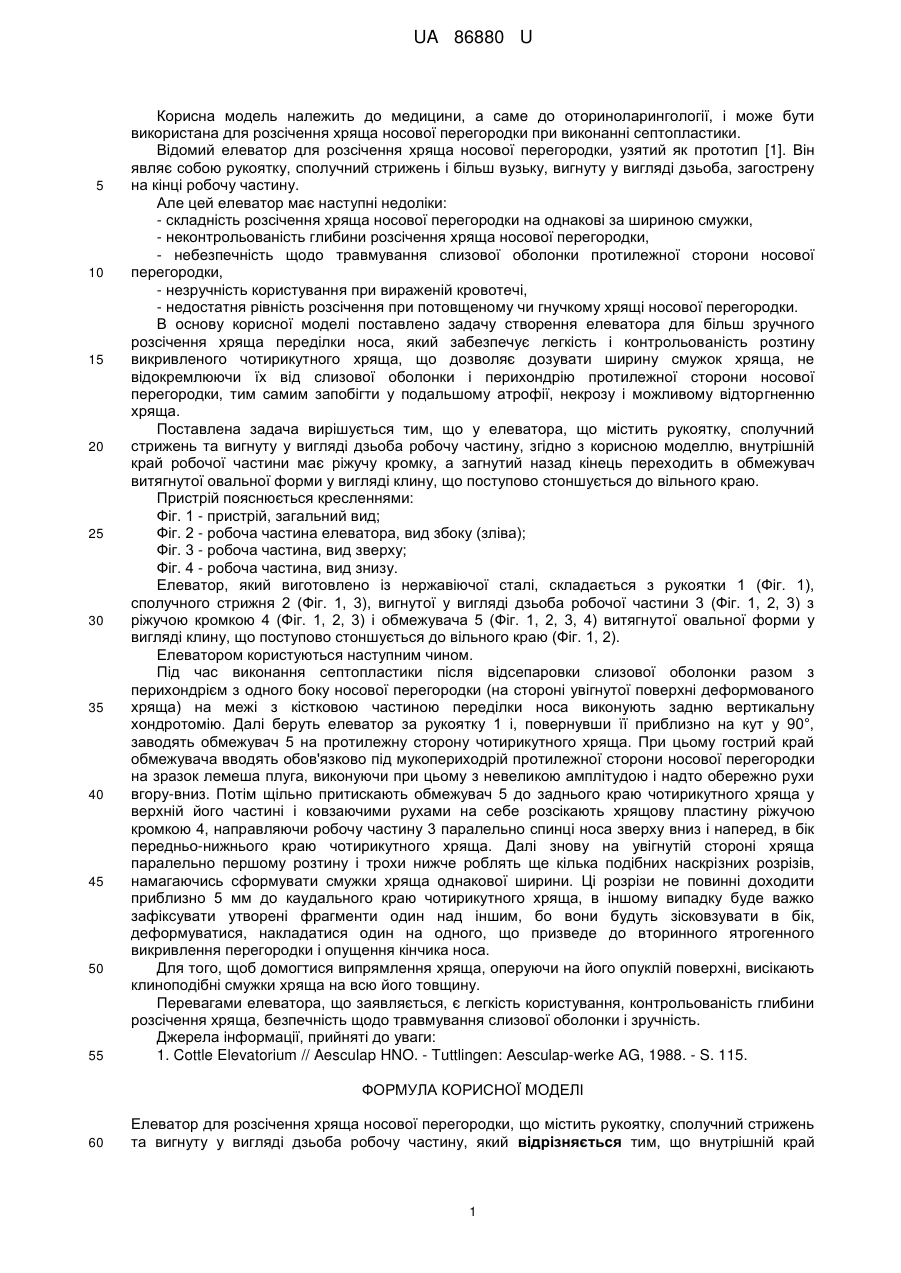

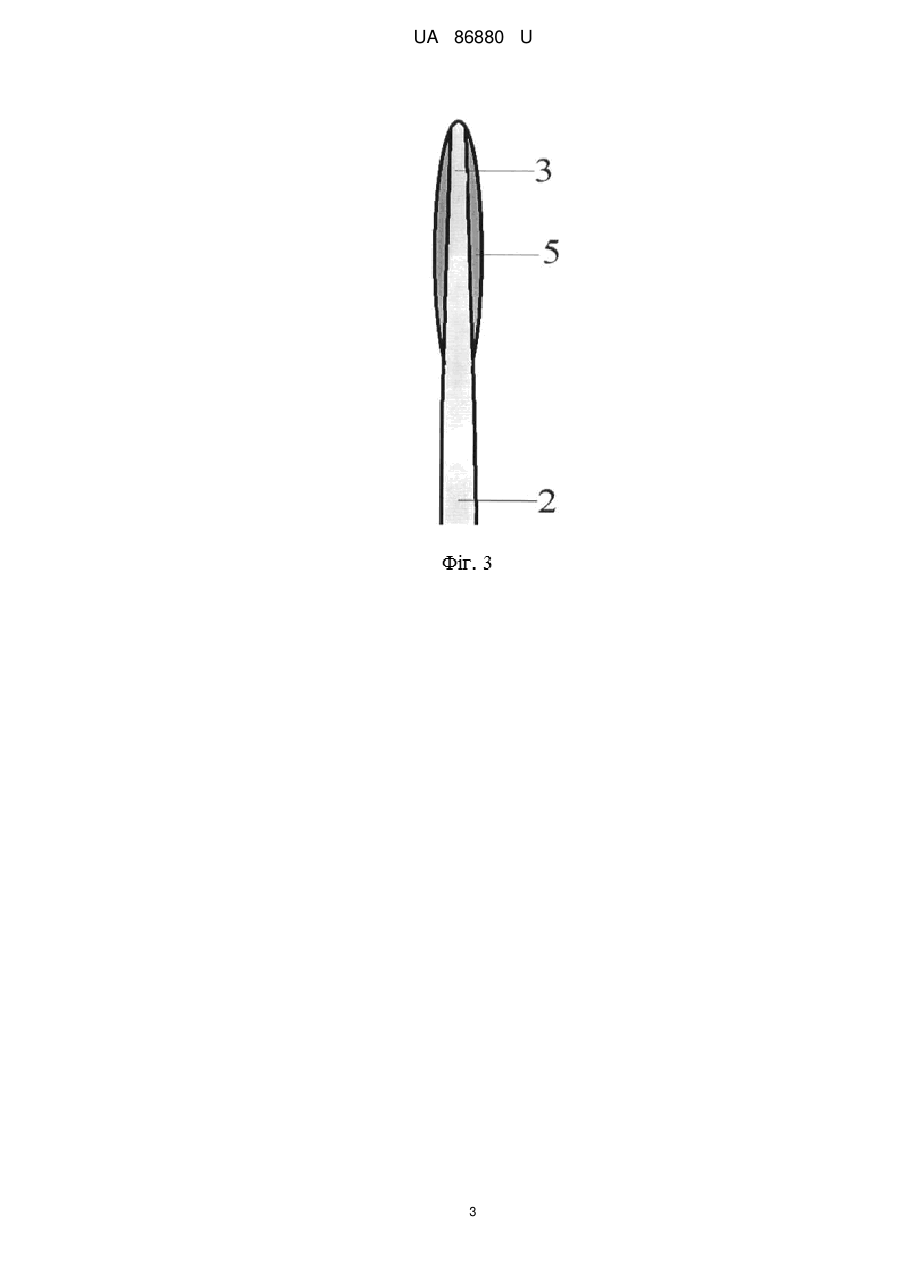

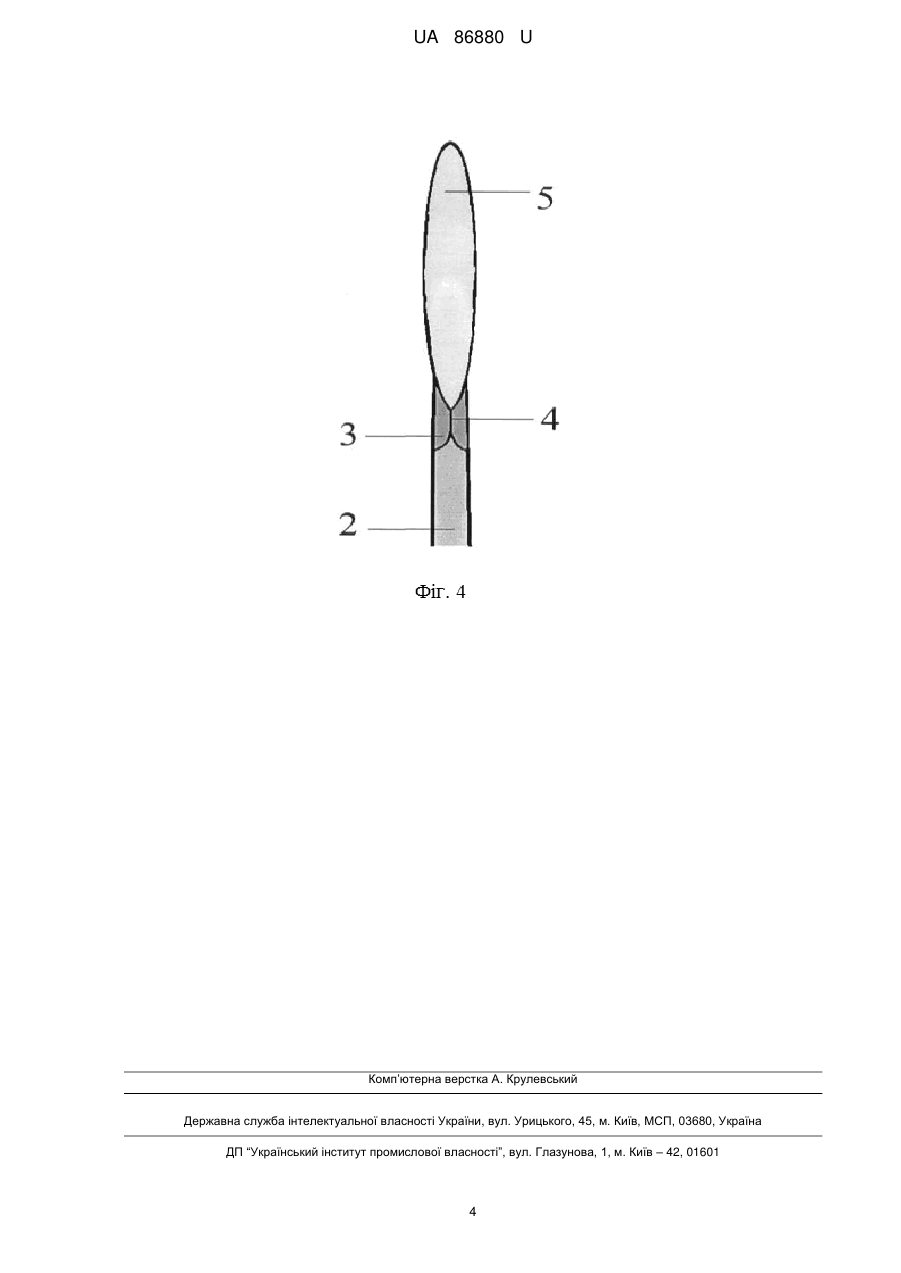

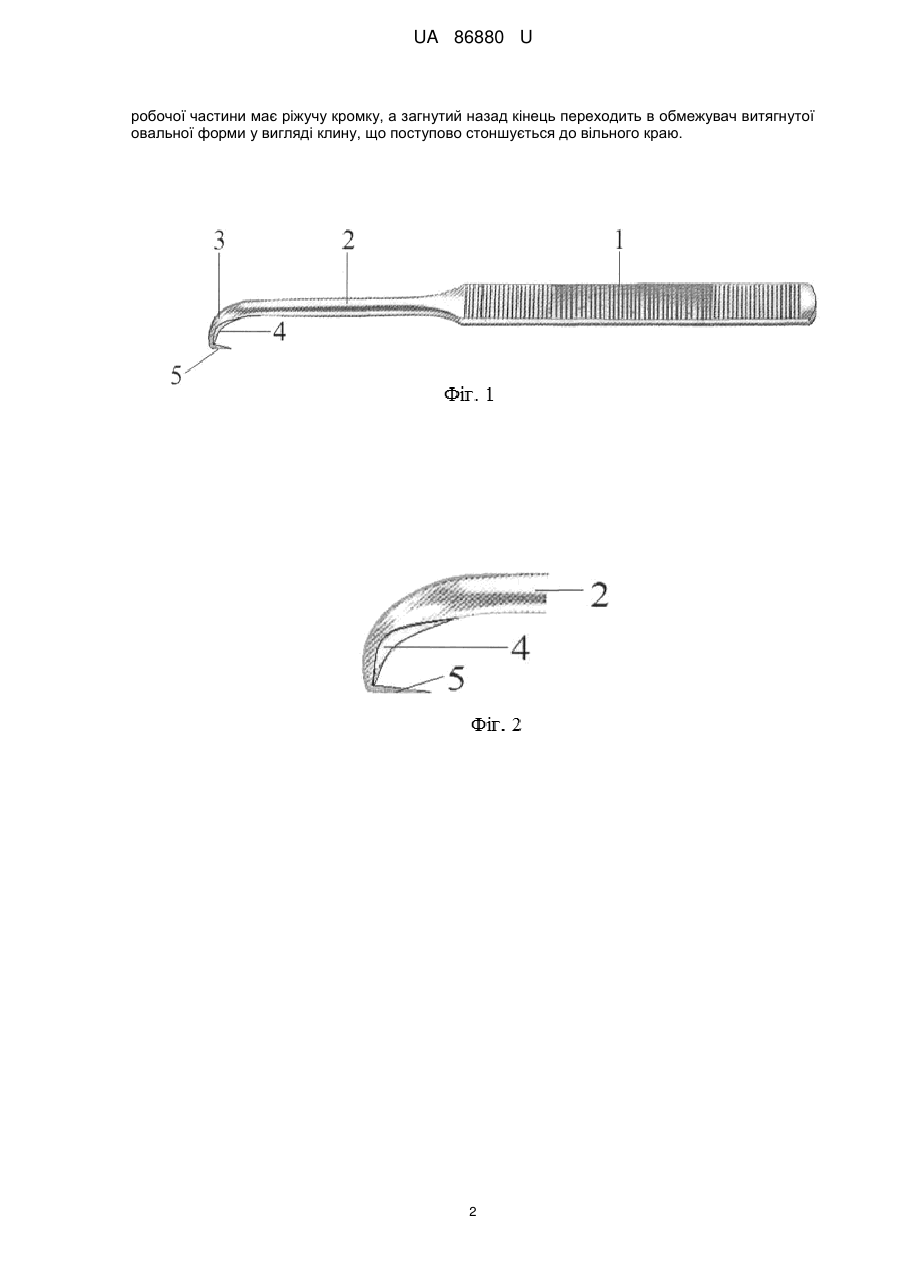

Реферат: UA 86880 U UA 86880 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до оториноларингології, і може бути використана для розсічення хряща носової перегородки при виконанні септопластики. Відомий елеватор для розсічення хряща носової перегородки, узятий як прототип [1]. Він являє собою рукоятку, сполучний стрижень і більш вузьку, вигнуту у вигляді дзьоба, загострену на кінці робочу частину. Але цей елеватор має наступні недоліки: - складність розсічення хряща носової перегородки на однакові за шириною смужки, - неконтрольованість глибини розсічення хряща носової перегородки, - небезпечність щодо травмування слизової оболонки протилежної сторони носової перегородки, - незручність користування при вираженій кровотечі, - недостатня рівність розсічення при потовщеному чи гнучкому хрящі носової перегородки. В основу корисної моделі поставлено задачу створення елеватора для більш зручного розсічення хряща переділки носа, який забезпечує легкість і контрольованість розтину викривленого чотирикутного хряща, що дозволяє дозувати ширину смужок хряща, не відокремлюючи їх від слизової оболонки і перихондрію протилежної сторони носової перегородки, тим самим запобігти у подальшому атрофії, некрозу і можливому відторгненню хряща. Поставлена задача вирішується тим, що у елеватора, що містить рукоятку, сполучний стрижень та вигнуту у вигляді дзьоба робочу частину, згідно з корисною моделлю, внутрішній край робочої частини має ріжучу кромку, а загнутий назад кінець переходить в обмежувач витягнутої овальної форми у вигляді клину, що поступово стоншується до вільного краю. Пристрій пояснюється кресленнями: Фіг. 1 - пристрій, загальний вид; Фіг. 2 - робоча частина елеватора, вид збоку (зліва); Фіг. 3 - робоча частина, вид зверху; Фіг. 4 - робоча частина, вид знизу. Елеватор, який виготовлено із нержавіючої сталі, складається з рукоятки 1 (Фіг. 1), сполучного стрижня 2 (Фіг. 1, 3), вигнутої у вигляді дзьоба робочої частини 3 (Фіг. 1, 2, 3) з ріжучою кромкою 4 (Фіг. 1, 2, 3) і обмежувача 5 (Фіг. 1, 2, 3, 4) витягнутої овальної форми у вигляді клину, що поступово стоншується до вільного краю (Фіг. 1, 2). Елеватором користуються наступним чином. Під час виконання септопластики після відсепаровки слизової оболонки разом з перихондрієм з одного боку носової перегородки (на стороні увігнутої поверхні деформованого хряща) на межі з кістковою частиною переділки носа виконують задню вертикальну хондротомію. Далі беруть елеватор за рукоятку 1 і, повернувши її приблизно на кут у 90°, заводять обмежувач 5 на протилежну сторону чотирикутного хряща. При цьому гострий край обмежувача вводять обов'язково під мукопериходрій протилежної сторони носової перегородки на зразок лемеша плуга, виконуючи при цьому з невеликою амплітудою і надто обережно рухи вгору-вниз. Потім щільно притискають обмежувач 5 до заднього краю чотирикутного хряща у верхній його частині і ковзаючими рухами на себе розсікають хрящову пластину ріжучою кромкою 4, направляючи робочу частину 3 паралельно спинці носа зверху вниз і наперед, в бік передньо-нижнього краю чотирикутного хряща. Далі знову на увігнутій стороні хряща паралельно першому розтину і трохи нижче роблять ще кілька подібних наскрізних розрізів, намагаючись сформувати смужки хряща однакової ширини. Ці розрізи не повинні доходити приблизно 5 мм до каудального краю чотирикутного хряща, в іншому випадку буде важко зафіксувати утворені фрагменти один над іншим, бо вони будуть зісковзувати в бік, деформуватися, накладатися один на одного, що призведе до вторинного ятрогенного викривлення перегородки і опущення кінчика носа. Для того, щоб домогтися випрямлення хряща, оперуючи на його опуклій поверхні, висікають клиноподібні смужки хряща на всю його товщину. Перевагами елеватора, що заявляється, є легкість користування, контрольованість глибини розсічення хряща, безпечність щодо травмування слизової оболонки і зручність. Джерела інформації, прийняті до уваги: 1. Cottle Elevatorium // Aesculap HNO. - Tuttlingen: Aesculap-werke AG, 1988. - S. 115. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Елеватор для розсічення хряща носової перегородки, що містить рукоятку, сполучний стрижень та вигнуту у вигляді дзьоба робочу частину, який відрізняється тим, що внутрішній край 1 UA 86880 U робочої частини має ріжучу кромку, а загнутий назад кінець переходить в обмежувач витягнутої овальної форми у вигляді клину, що поступово стоншується до вільного краю. 2 UA 86880 U 3 UA 86880 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
