Вентиляційний трубопровід

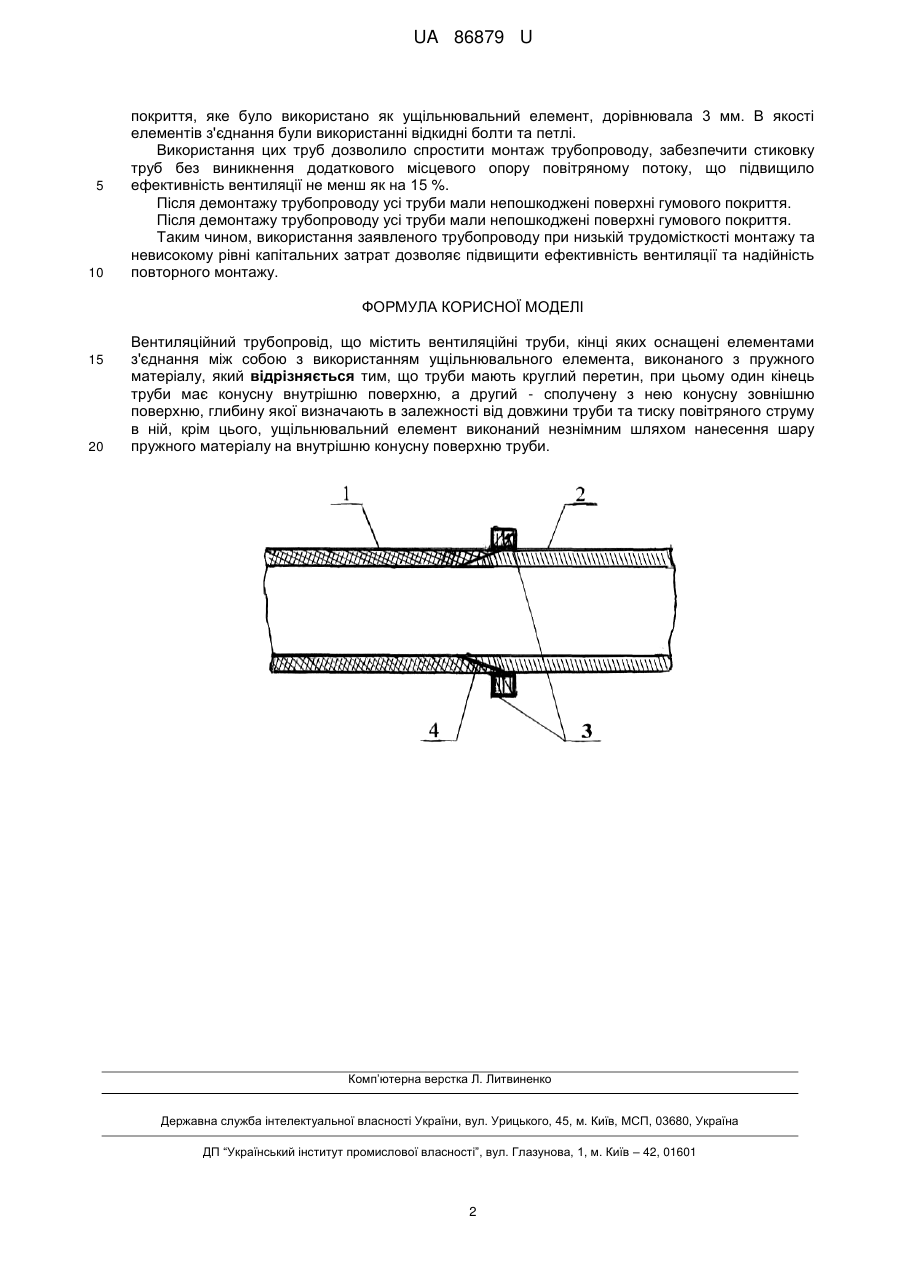

Реферат: UA 86879 U UA 86879 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, і може бути використана для провітрювання на великих глибинах вугільних шахт в забоях. Відомий вентиляційний трубопровід (патент України №10077, МПК F16L23/00, 2005), який містить труби з привареними до їх кінців фланцями, які з'єднані між собою за допомогою стягуючих елементів з використанням ущільнювального елементу. Недоліком відомого трубопроводу є складність проведення ручного монтажу в вибоях, наявність додаткового місцевого опору повітряному струму, що зв'язаний з витоками в зоні стиковки фланців, а також пошкодження ущільнювача при демонтажі. Найбільш близьким по суті та отриманому технічному результату до рішення, що заявляється, є вентиляційний трубопровід для всисного провітрювання (патент України № 86503, МПК E21F1//00, 2009) що включає секції вентиляційних труб, кінці яких оснащені елементами з'єднання труб між собою за допомогою накладних з'єднувальних муфт, що містять ущільнювальний елемент, виконаний з пружного матеріалу, а елементи єднання - у вигляді відкидних болтів з гайками і петель. При цьому відкидними болтами оснащений один кінець труб, а петлями - інший. Крім того, кінці труб забезпечені манжетами з можливістю їх герметичного охоплення. Недоліком відомого трубопроводу є складність проведення ручного монтажу в вибоях, необхідність використання манжет для герметизації стиків, що створює додатковий місцевий опір повітряному струму, та можливість пошкодження ущільнювального елемента при демонтажі. В основу корисної моделі поставлена задача удосконалення конструкції трубопроводу шляхом вибору оптимальної геометрії кінців труб, яке забезпечує їх стиковку без використання додаткових накладних елементів та виключає створення додаткового місцевого опору повітряному струму на стиках. Поставлена задача вирішується тим, що у вентиляційному трубопроводі, що включає вентиляційні труби, кінці яких оснащені елементами з'єднання між собою з використанням ущільнювального елемента, виконаного з пружного матеріалу, згідно корисної моделі, труби мають круглий перетин, при цьому один кінець труби має конусну внутрішню поверхню, а другий - сполучену з нею конусну зовнішню поверхню, глибину якої визначають в залежності від довжини труби та тиску повітряного потоку в ній, крім цього, ущільнювальний елемент виконаний незнімним шляхом нанесення шару пружного матеріалу на внутрішню конусну поверхню труби. Використання заявленого трубопроводу дозволяє забезпечити стиковку труб без використання додаткових елементів по конусній поверхні сполучення внутрішньої поверхні однієї труби та зовнішньої поверхні другої труби. Причинно-наслідковий зв'язок між ознаками корисної моделі і отриманим технічним результатом реалізується таким чином. Вибір відповідної конусної форми поверхонь кінців труб, що стикуються між собою, забезпечує зменшення необхідного зусилля при введенні однієї труби у другу. Здійснення стиковки труб без додаткових елементів по конусній поверхні сполучення внутрішньої поверхні однієї труби та зовнішньої поверхні другої труби виключає виникнення додаткового місцевого опору повітряному потоку. Нанесення ущільнювального елемента на внутрішню конусну поверхню труби в умовах виробництва дозволяє забезпечити міцність його з'єднання з трубою та уникнути його пошкодження при демонтажі трубопроводу. Суть корисної моделі пояснює креслення. На кресленні, а саме: поздовжній перетин секції вентиляційного трубопроводу: де 1, 2 труби, які з'єднають; 3 - елементи з'єднання труб між собою, 4 - ущільнювальний елемент. Монтаж вентиляційного трубопроводу здійснюють шляхом послідовного приєднання окремих труб, які закріплюють на опорних скріпах в виробках. При цьому у вільний кінець труби 1, який має конусну внутрішню поверхню з нанесеним на ній ущільнювальним елементом 4, вводять кінець труби 2, який має конусну зовнішню поверхню. Ущільнювальний елемент 4 у вигляді шару пружного матеріалу наносять на внутрішню конусну поверхню в умовах виробництва труб. Після перекриття конусних зон труби фіксують співвісне за допомогою елементів з'єднання 3, що розташовані на зовнішній поверхні кінців труб 1, 2. Елементи з'єднання 3 можуть бути виконані у вигляді відкидних болтів і петель, або штифтів в гачках з пружинними стопорами, кульками, або інші. Для виробничого випробування була виготовлена партія пластмасових труб діаметром 150 мм, товщиною 5 мм, довжиною 2 м. Товщина нанесеного на внутрішню поверхню гумового 1 UA 86879 U 5 10 покриття, яке було використано як ущільнювальний елемент, дорівнювала 3 мм. В якості елементів з'єднання були використанні відкидні болти та петлі. Використання цих труб дозволило спростити монтаж трубопроводу, забезпечити стиковку труб без виникнення додаткового місцевого опору повітряному потоку, що підвищило ефективність вентиляції не менш як на 15 %. Після демонтажу трубопроводу усі труби мали непошкоджені поверхні гумового покриття. Після демонтажу трубопроводу усі труби мали непошкоджені поверхні гумового покриття. Таким чином, використання заявленого трубопроводу при низькій трудомісткості монтажу та невисокому рівні капітальних затрат дозволяє підвищити ефективність вентиляції та надійність повторного монтажу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вентиляційний трубопровід, що містить вентиляційні труби, кінці яких оснащені елементами з'єднання між собою з використанням ущільнювального елемента, виконаного з пружного матеріалу, який відрізняється тим, що труби мають круглий перетин, при цьому один кінець труби має конусну внутрішню поверхню, а другий - сполучену з нею конусну зовнішню поверхню, глибину якої визначають в залежності від довжини труби та тиску повітряного струму в ній, крім цього, ущільнювальний елемент виконаний незнімним шляхом нанесення шару пружного матеріалу на внутрішню конусну поверхню труби. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
