Розподільно-приєднувальний модуль

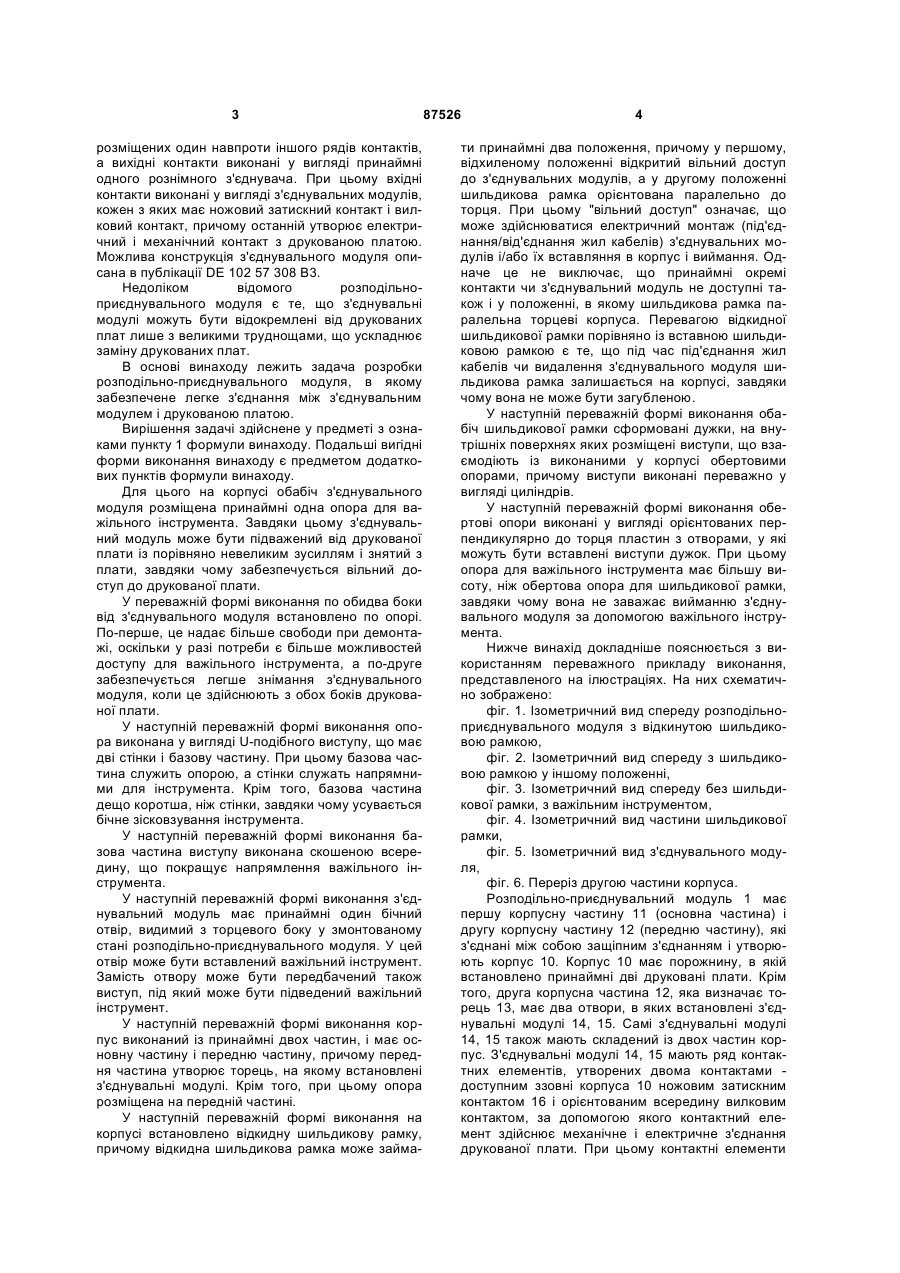

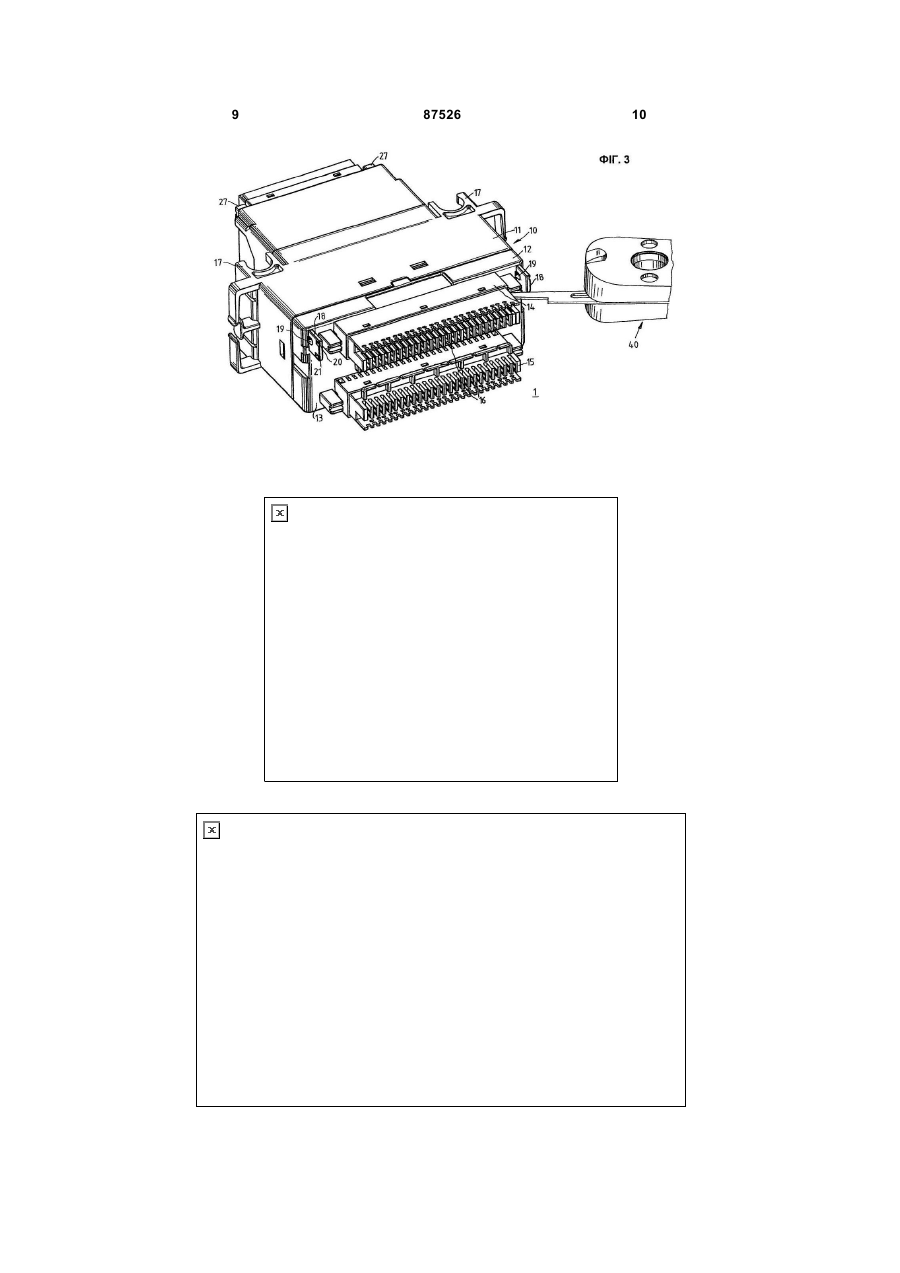

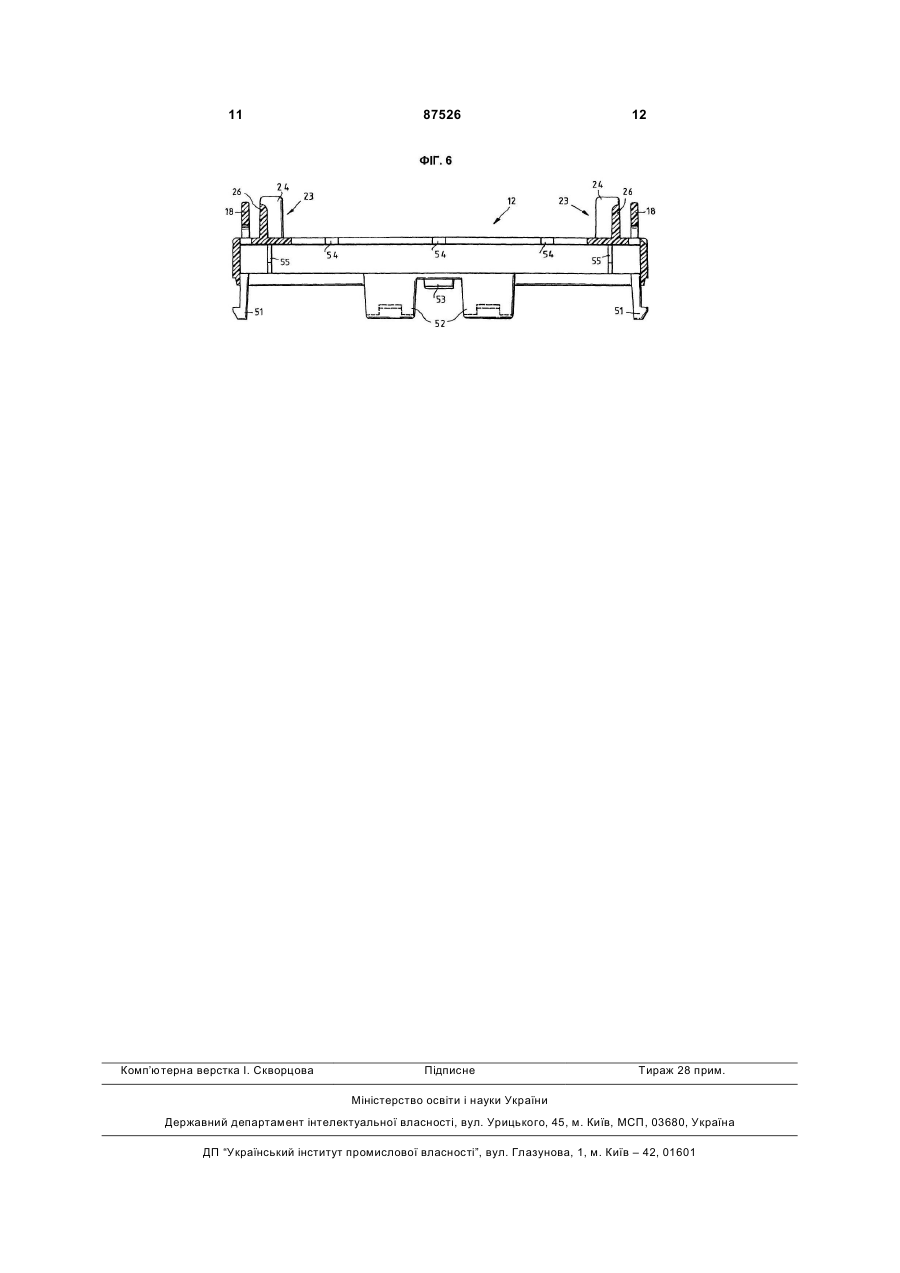

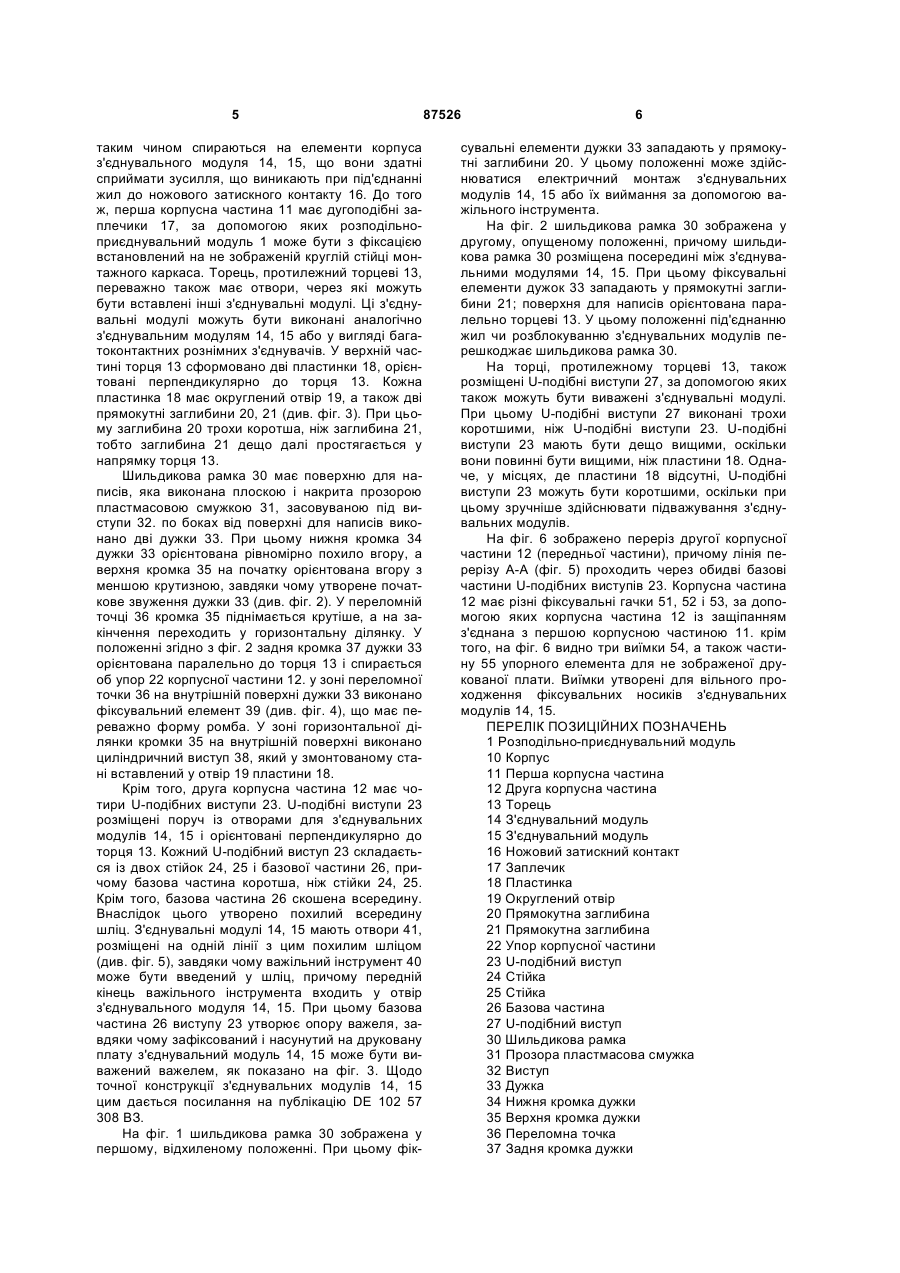

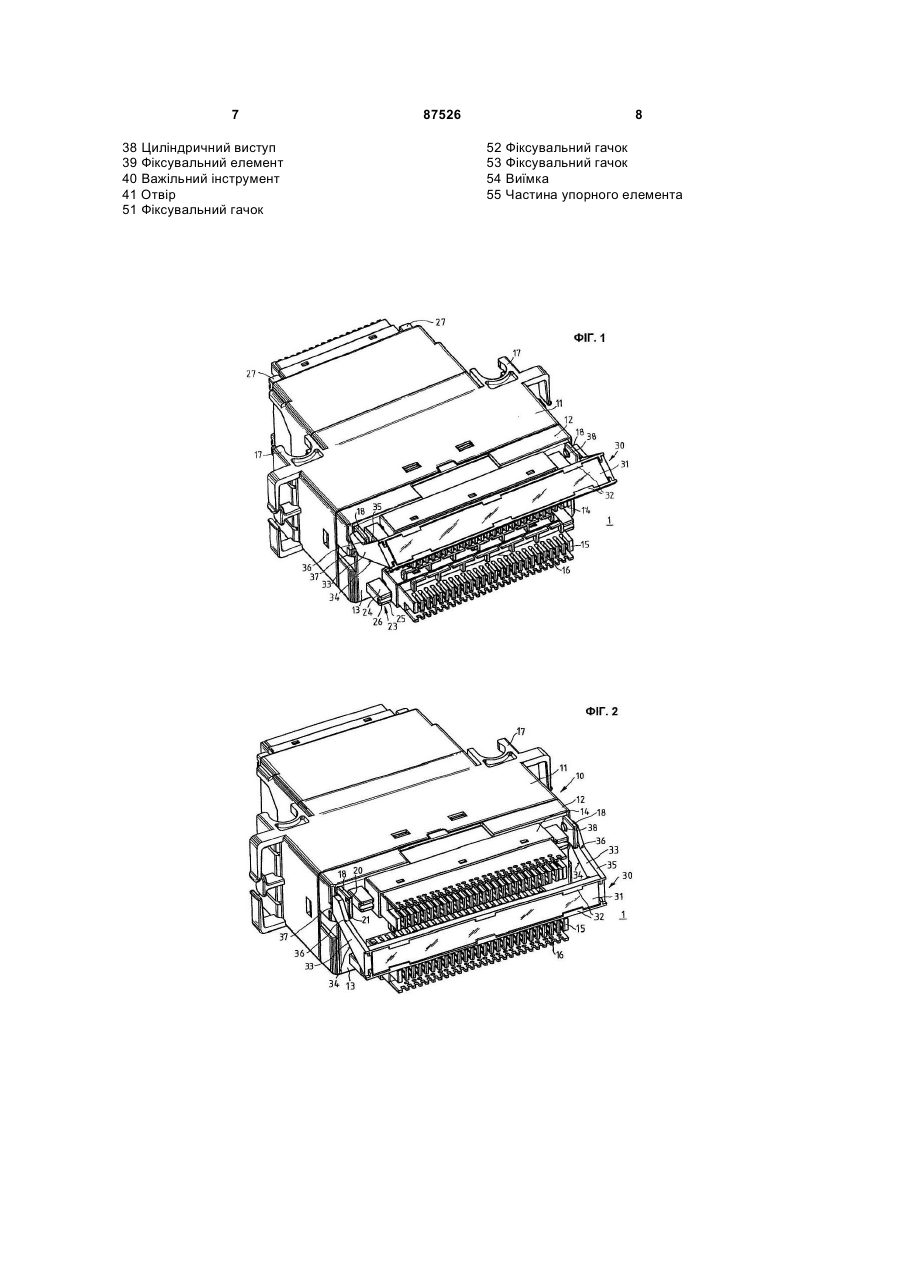

1. Розподільно-приєднувальний модуль для техніки телекомунікації і передачі даних, що має корпус, причому корпус виконаний із порожниною, в якій розміщено принаймні одну друковану плату, причому корпус має принаймні один отвір у торці, в який вставлено з'єднувальний модуль, причому у змонтованому стані з'єднувальний модуль з'єднаний із друкованою платою, який відрізняється тим, що на корпусі (10) обабіч з'єднувального модуля (14, 15) розміщена принаймні одна опора для важільного інструмента (40), причому опора виконана у вигляді U-подібного виступу (23), що має дві стійки (24, 25) і базову частину (26), причому базова частина (26) коротша, ніж стійки (24, 25). 2. Розподільно-приєднувальний модуль за п. 1, який відрізняється тим, що на корпусі (10) виконано принаймні дві опори, розміщені обабіч з'єднувального модуля (14, 15). C2 2 (11) 1 3 розміщених один навпроти іншого рядів контактів, а вихідні контакти виконані у вигляді принаймні одного рознімного з'єднувача. При цьому вхідні контакти виконані у вигляді з'єднувальних модулів, кожен з яких має ножовий затискний контакт і вилковий контакт, причому останній утворює електричний і механічний контакт з друкованою платою. Можлива конструкція з'єднувального модуля описана в публікації DE 102 57 308 В3. Недоліком відомого розподільноприєднувального модуля є те, що з'єднувальні модулі можуть бути відокремлені від друкованих плат лише з великими труднощами, що ускладнює заміну друкованих плат. В основі винаходу лежить задача розробки розподільно-приєднувального модуля, в якому забезпечене легке з'єднання між з'єднувальним модулем і друкованою платою. Вирішення задачі здійснене у предметі з ознаками пункту 1 формули винаходу. Подальші вигідні форми виконання винаходу є предметом додаткових пунктів формули винаходу. Для цього на корпусі обабіч з'єднувального модуля розміщена принаймні одна опора для важільного інструмента. Завдяки цьому з'єднувальний модуль може бути підважений від друкованої плати із порівняно невеликим зусиллям і знятий з плати, завдяки чому забезпечується вільний доступ до друкованої плати. У переважній формі виконання по обидва боки від з'єднувального модуля встановлено по опорі. По-перше, це надає більше свободи при демонтажі, оскільки у разі потреби є більше можливостей доступу для важільного інструмента, а по-друге забезпечується легше знімання з'єднувального модуля, коли це здійснюють з обох боків друкованої плати. У наступній переважній формі виконання опора виконана у вигляді U-подібного виступу, що має дві стінки і базову частину. При цьому базова частина служить опорою, а стінки служать напрямними для інструмента. Крім того, базова частина дещо коротша, ніж стінки, завдяки чому усувається бічне зісковзування інструмента. У наступній переважній формі виконання базова частина виступу виконана скошеною всередину, що покращує напрямлення важільного інструмента. У наступній переважній формі виконання з'єднувальний модуль має принаймні один бічний отвір, видимий з торцевого боку у змонтованому стані розподільно-приєднувального модуля. У цей отвір може бути вставлений важільний інструмент. Замість отвору може бути передбачений також виступ, під який може бути підведений важільний інструмент. У наступній переважній формі виконання корпус виконаний із принаймні двох частин, і має основну частину і передню частину, причому передня частина утворює торець, на якому встановлені з'єднувальні модулі. Крім того, при цьому опора розміщена на передній частині. У наступній переважній формі виконання на корпусі встановлено відкидну шильдикову рамку, причому відкидна шильдикова рамка може займа 87526 4 ти принаймні два положення, причому у першому, відхиленому положенні відкритий вільний доступ до з'єднувальних модулів, а у другому положенні шильдикова рамка орієнтована паралельно до торця. При цьому "вільний доступ" означає, що може здійснюватися електричний монтаж (під'єднання/від'єднання жил кабелів) з'єднувальних модулів і/або їх вставляння в корпус і виймання. Одначе це не виключає, що принаймні окремі контакти чи з'єднувальний модуль не доступні також і у положенні, в якому шильдикова рамка паралельна торцеві корпуса. Перевагою відкидної шильдикової рамки порівняно із вставною шильдиковою рамкою є те, що під час під'єднання жил кабелів чи видалення з'єднувального модуля шильдикова рамка залишається на корпусі, завдяки чому вона не може бути загубленою. У наступній переважній формі виконання обабіч шильдикової рамки сформовані дужки, на внутрішніх поверхнях яких розміщені виступи, що взаємодіють із виконаними у корпусі обертовими опорами, причому виступи виконані переважно у вигляді циліндрів. У наступній переважній формі виконання обертові опори виконані у вигляді орієнтованих перпендикулярно до торця пластин з отворами, у які можуть бути вставлені виступи дужок. При цьому опора для важільного інструмента має більшу висоту, ніж обертова опора для шильдикової рамки, завдяки чому вона не заважає вийманню з'єднувального модуля за допомогою важільного інструмента. Нижче винахід докладніше пояснюється з використанням переважного прикладу виконання, представленого на ілюстраціях. На них схематично зображено: фіг. 1. Ізометричний вид спереду розподільноприєднувального модуля з відкинутою шильдиковою рамкою, фіг. 2. Ізометричний вид спереду з шильдиковою рамкою у іншому положенні, фіг. 3. Ізометричний вид спереду без шильдикової рамки, з важільним інструментом, фіг. 4. Ізометричний вид частини шильдикової рамки, фіг. 5. Ізометричний вид з'єднувального модуля, фіг. 6. Переріз другою частини корпуса. Розподільно-приєднувальний модуль 1 має першу корпусну частину 11 (основна частина) і другу корпусну частину 12 (передню частину), які з'єднані між собою защіпним з'єднанням і утворюють корпус 10. Корпус 10 має порожнину, в якій встановлено принаймні дві друковані плати. Крім того, друга корпусна частина 12, яка визначає торець 13, має два отвори, в яких встановлені з'єднувальні модулі 14, 15. Самі з'єднувальні модулі 14, 15 також мають складений із двох частин корпус. З'єднувальні модулі 14, 15 мають ряд контактних елементів, утворених двома контактами доступним ззовні корпуса 10 ножовим затискним контактом 16 і орієнтованим всередину вилковим контактом, за допомогою якого контактний елемент здійснює механічне і електричне з'єднання друкованої плати. При цьому контактні елементи 5 таким чином спираються на елементи корпуса з'єднувального модуля 14, 15, що вони здатні сприймати зусилля, що виникають при під'єднанні жил до ножового затискного контакту 16. До того ж, перша корпусна частина 11 має дугоподібні заплечики 17, за допомогою яких розподільноприєднувальний модуль 1 може бути з фіксацією встановлений на не зображеній круглій стійці монтажного каркаса. Торець, протилежний торцеві 13, переважно також має отвори, через які можуть бути вставлені інші з'єднувальні модулі. Ці з'єднувальні модулі можуть бути виконані аналогічно з'єднувальним модулям 14, 15 або у вигляді багатоконтактних рознімних з'єднувачів. У верхній частині торця 13 сформовано дві пластинки 18, орієнтовані перпендикулярно до торця 13. Кожна пластинка 18 має округлений отвір 19, а також дві прямокутні заглибини 20, 21 (див. фіг. 3). При цьому заглибина 20 трохи коротша, ніж заглибина 21, тобто заглибина 21 дещо далі простягається у напрямку торця 13. Шильдикова рамка 30 має поверхню для написів, яка виконана плоскою і накрита прозорою пластмасовою смужкою 31, засовуваною під виступи 32. по боках від поверхні для написів виконано дві дужки 33. При цьому нижня кромка 34 дужки 33 орієнтована рівномірно похило вгору, а верхня кромка 35 на початку орієнтована вгору з меншою крутизною, завдяки чому утворене початкове звуження дужки 33 (див. фіг. 2). У переломній точці 36 кромка 35 піднімається крутіше, а на закінчення переходить у горизонтальну ділянку. У положенні згідно з фіг. 2 задня кромка 37 дужки 33 орієнтована паралельно до торця 13 і спирається об упор 22 корпусної частини 12. у зоні переломної точки 36 на внутрішній поверхні дужки 33 виконано фіксувальний елемент 39 (див. фіг. 4), що має переважно форму ромба. У зоні горизонтальної ділянки кромки 35 на внутрішній поверхні виконано циліндричний виступ 38, який у змонтованому стані вставлений у отвір 19 пластини 18. Крім того, друга корпусна частина 12 має чотири U-подібних виступи 23. U-подібні виступи 23 розміщені поруч із отворами для з'єднувальних модулів 14, 15 і орієнтовані перпендикулярно до торця 13. Кожний U-подібний виступ 23 складається із двох стійок 24, 25 і базової частини 26, причому базова частина коротша, ніж стійки 24, 25. Крім того, базова частина 26 скошена всередину. Внаслідок цього утворено похилий всередину шліц. З'єднувальні модулі 14, 15 мають отвори 41, розміщені на одній лінії з цим похилим шліцом (див. фіг. 5), завдяки чому важільний інструмент 40 може бути введений у шліц, причому передній кінець важільного інструмента входить у отвір з'єднувального модуля 14, 15. При цьому базова частина 26 виступу 23 утворює опору важеля, завдяки чому зафіксований і насунутий на друковану плату з'єднувальний модуль 14, 15 може бути виважений важелем, як показано на фіг. 3. Щодо точної конструкції з'єднувальних модулів 14, 15 цим дається посилання на публікацію DE 102 57 308 ВЗ. На фіг. 1 шильдикова рамка 30 зображена у першому, відхиленому положенні. При цьому фік 87526 6 сувальні елементи дужки 33 западають у прямокутні заглибини 20. У цьому положенні може здійснюватися електричний монтаж з'єднувальних модулів 14, 15 або їх виймання за допомогою важільного інструмента. На фіг. 2 шильдикова рамка 30 зображена у другому, опущеному положенні, причому шильдикова рамка 30 розміщена посередині між з'єднувальними модулями 14, 15. При цьому фіксувальні елементи дужок 33 западають у прямокутні заглибини 21; поверхня для написів орієнтована паралельно торцеві 13. У цьому положенні під'єднанню жил чи розблокуванню з'єднувальних модулів перешкоджає шильдикова рамка 30. На торці, протилежному торцеві 13, також розміщені U-подібні виступи 27, за допомогою яких також можуть бути виважені з'єднувальні модулі. При цьому U-подібні виступи 27 виконані трохи коротшими, ніж U-подібні виступи 23. U-подібні виступи 23 мають бути дещо вищими, оскільки вони повинні бути вищими, ніж пластини 18. Одначе, у місцях, де пластини 18 відсутні, U-подібні виступи 23 можуть бути коротшими, оскільки при цьому зручніше здійснювати підважування з'єднувальних модулів. На фіг. 6 зображено переріз другої корпусної частини 12 (передньої частини), причому лінія перерізу А-А (фіг. 5) проходить через обидві базові частини U-подібних виступів 23. Корпусна частина 12 має різні фіксувальні гачки 51, 52 і 53, за допомогою яких корпусна частина 12 із защіпанням з'єднана з першою корпусною частиною 11. крім того, на фіг. 6 видно три виїмки 54, а також частину 55 упорного елемента для не зображеної друкованої плати. Виїмки утворені для вільного проходження фіксувальних носиків з'єднувальних модулів 14, 15. ПЕРЕЛІК ПОЗИЦІЙНИХ ПОЗНАЧЕНЬ 1 Розподільно-приєднувальний модуль 10 Корпус 11 Перша корпусна частина 12 Друга корпусна частина 13 Торець 14 З'єднувальний модуль 15 З'єднувальний модуль 16 Ножовий затискний контакт 17 Заплечик 18 Пластинка 19 Округлений отвір 20 Прямокутна заглибина 21 Прямокутна заглибина 22 Упор корпусної частини 23 U-подібний виступ 24 Стійка 25 Стійка 26 Базова частина 27 U-подібний виступ 30 Шильдикова рамка 31 Прозора пластмасова смужка 32 Виступ 33 Дужка 34 Нижня кромка дужки 35 Верхня кромка дужки 36 Переломна точка 37 Задня кромка дужки 7 38 Циліндричний виступ 39 Фіксувальний елемент 40 Важільний інструмент 41 Отвір 51 Фіксувальний гачок 87526 8 52 Фіксувальний гачок 53 Фіксувальний гачок 54 Виїмка 55 Частина упорного елемента 9 87526 10 11 Комп’ютерна верстка І. Скворцова 87526 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
