Електропічний приєднувальний провід
Номер патенту: 81412
Опубліковано: 10.01.2008
Автори: Чувурін Микола Петрович, Антонець Юрій Панасович, Науменко Олексій Антонович, Карпушенко Василь Петрович, Золотарьов Володимир Михайлович
Формула / Реферат
Електропічний приєднувальний провід, що містить струмопровідну жилу та ізоляцію, який відрізняється тим, що ізоляція виготовлена з принаймні однієї, накладеної обмотуванням з проміжком склотканинної стрічки, скріпленої скляною ниткою та обмотаної в протилежному напрямку чи обплетеної зверху суцільним шаром скляних ниток, причому струмопровідна жила виготовлена з однієї або кількох скручених разом м'яких мідних дротин, склотканинна стрічка попередньо насичена гліфталевим або кремнієорганічним лаком і висушена перед накладанням, а вся ізоляція повторно насичена гліфталевим або кремнієорганічним лаком і спечена разом для утворення гнучкої суцільної електроізоляційної оболонки, стійкої до механічного стирання та дії тепла.
Текст

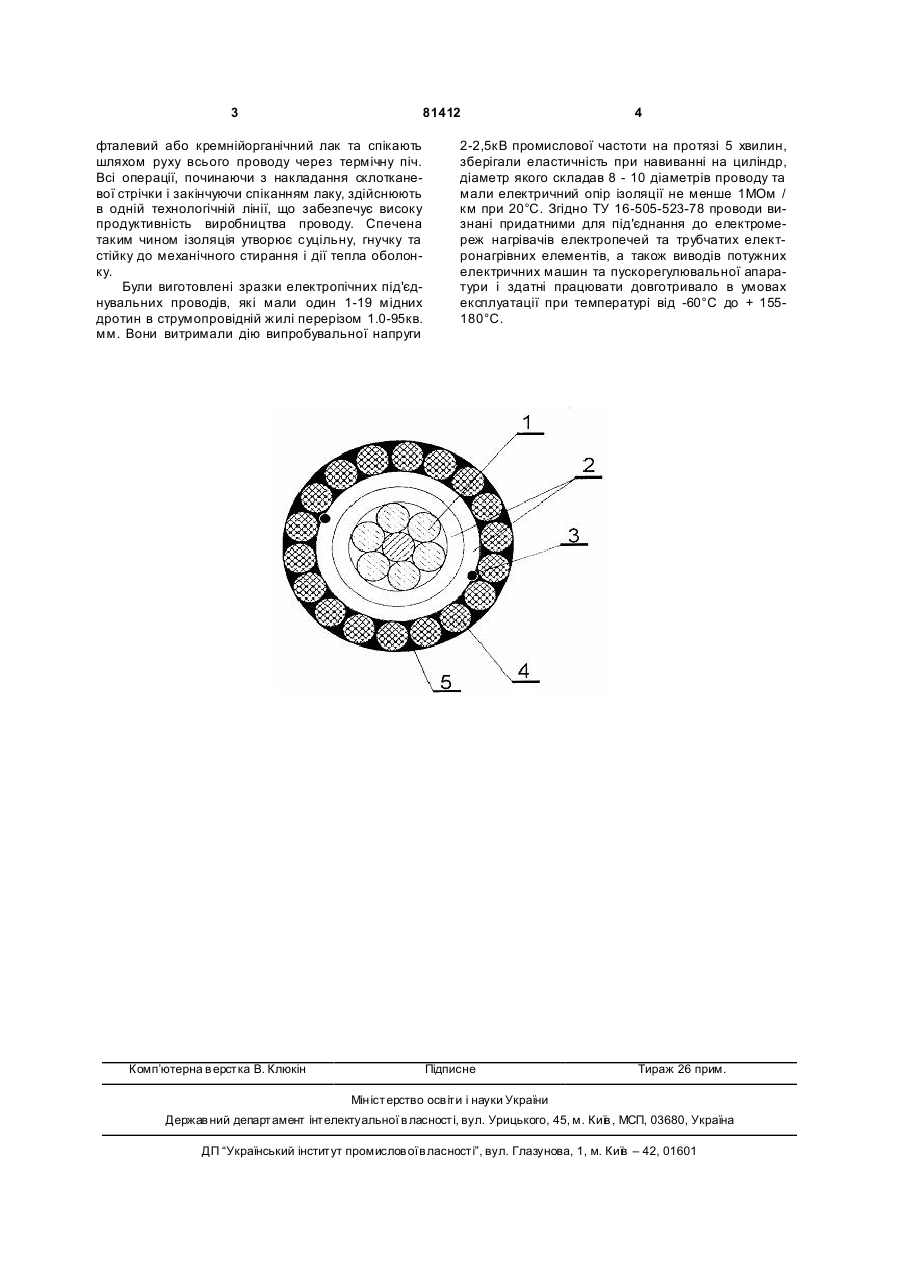

Електропічний приєднувальний провід, що містить струмопровідну жилу та ізоляцію, який 3 81412 фталевий або кремнійорганічний лак та спікають шляхом руху всього проводу через термічну піч. Всі операції, починаючи з накладання склотканевої стрічки і закінчуючи спіканням лаку, здійснюють в одній технологічній лінії, що забезпечує високу продуктивність виробництва проводу. Спечена таким чином ізоляція утворює суцільну, гнучку та стійку до механічного стирання і дії тепла оболонку. Були виготовлені зразки електропічних під'єднувальних проводів, які мали один 1-19 мідних дротин в струмопровідній жилі перерізом 1.0-95кв. мм. Вони витримали дію випробувальної напруги Комп’ютерна в ерстка В. Клюкін 4 2-2,5кВ промислової частоти на протязі 5 хвилин, зберігали еластичність при навиванні на циліндр, діаметр якого складав 8 - 10 діаметрів проводу та мали електричний опір ізоляції не менше 1МОм / км при 20°С. Згідно ТУ 16-505-523-78 проводи визнані придатними для під'єднання до електромереж нагрівачів електропечей та трубчатих електронагрівних елементів, а також виводів потужних електричних машин та пускорегулювальної апаратури і здатні працювати довготривало в умовах експлуатації при температурі від -60°С до + 155180°С. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric -furnace connector
Автори англійськоюZolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Chuvurin Mykola Petrovych, Antonets Yurii Panasovych, Naumenko Oleksii Antonovych
Назва патенту російськоюЭлектропечной присоединительный провод
Автори російськоюЗолотарёв Владимир Михайлович, Карпушенко Василий Петрович, Чувурин Николай Петрович, Антонець Тарас Юрьевич, Науменко Алексей Антонович
МПК / Мітки
Мітки: провід, приєднувальний, електропічний
