Причіп

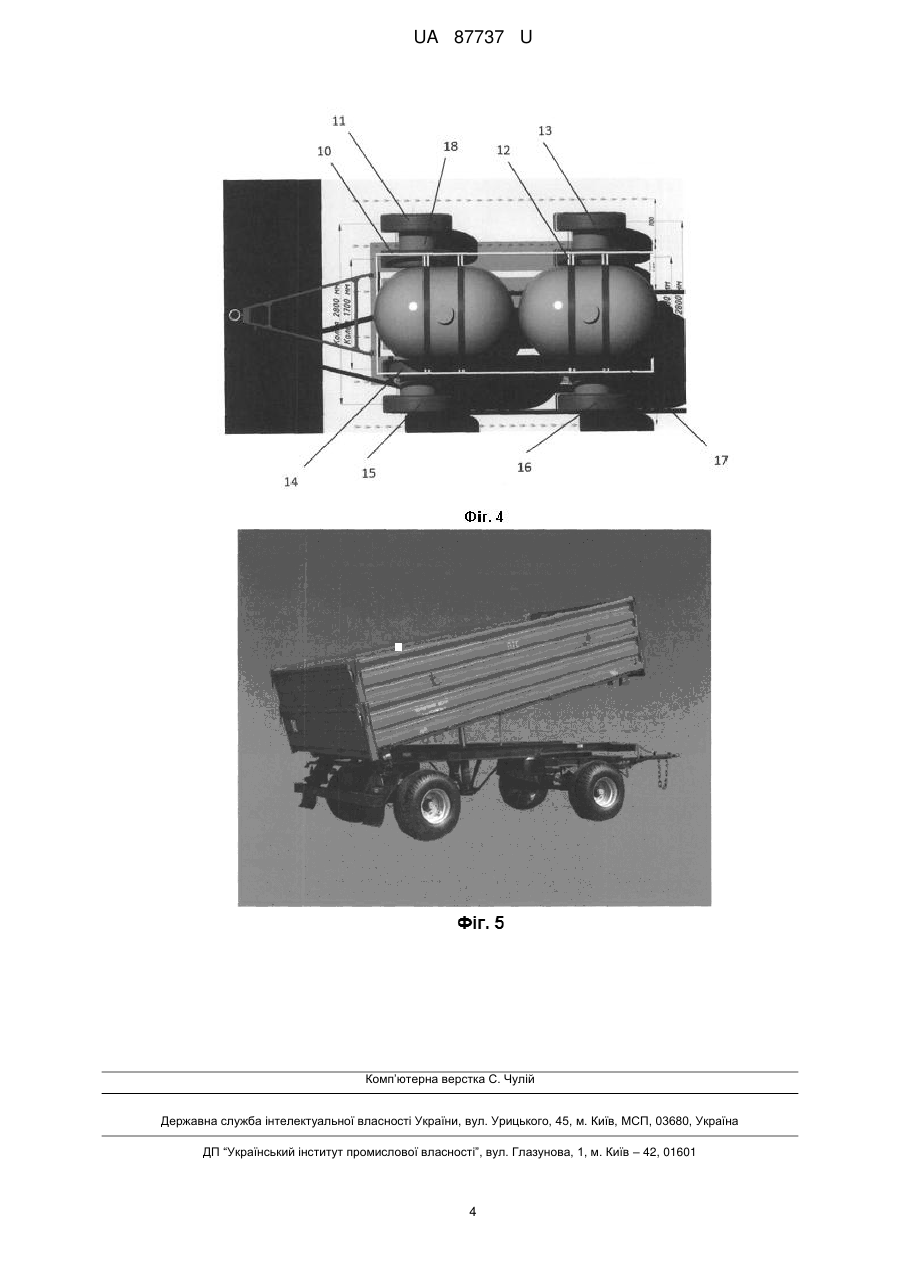

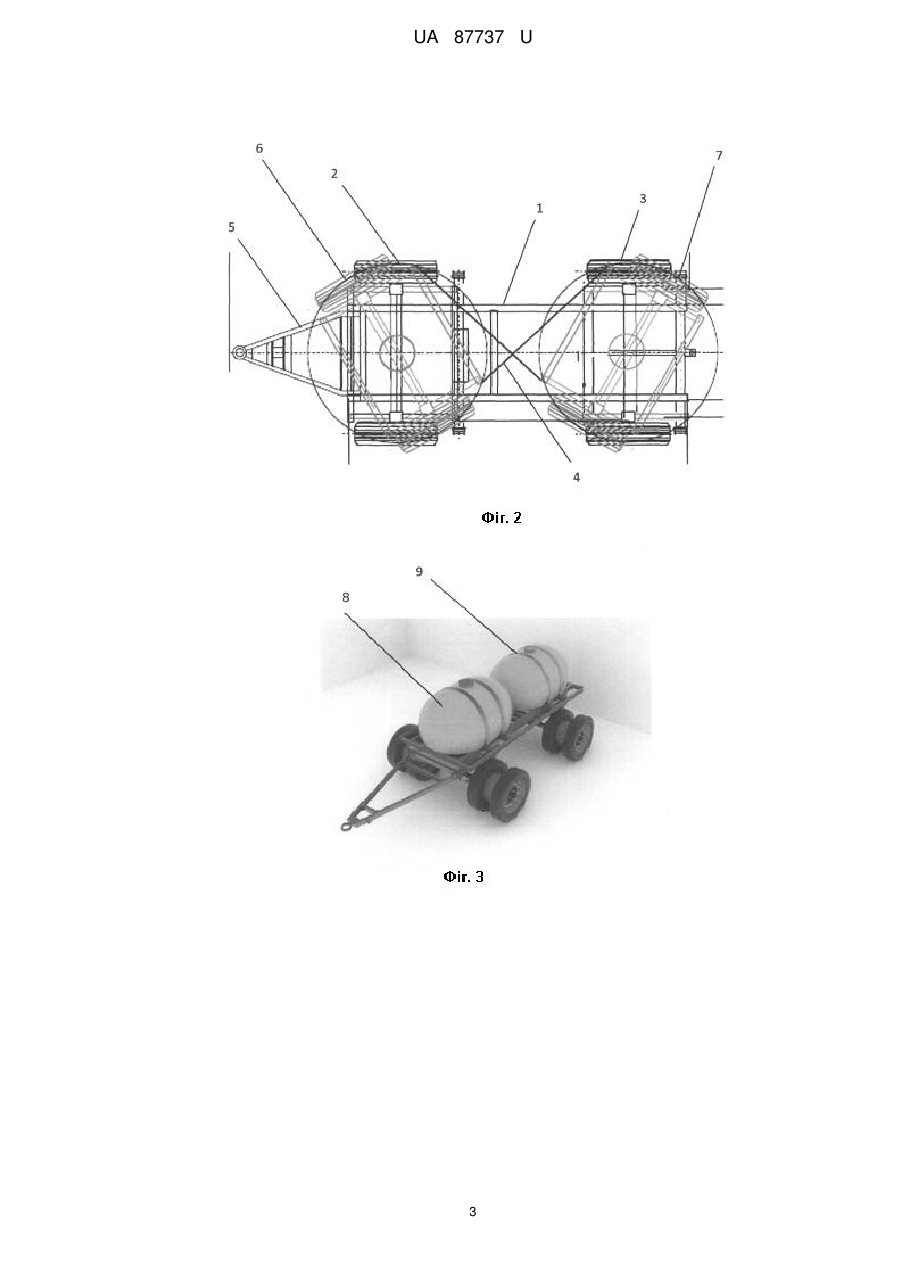

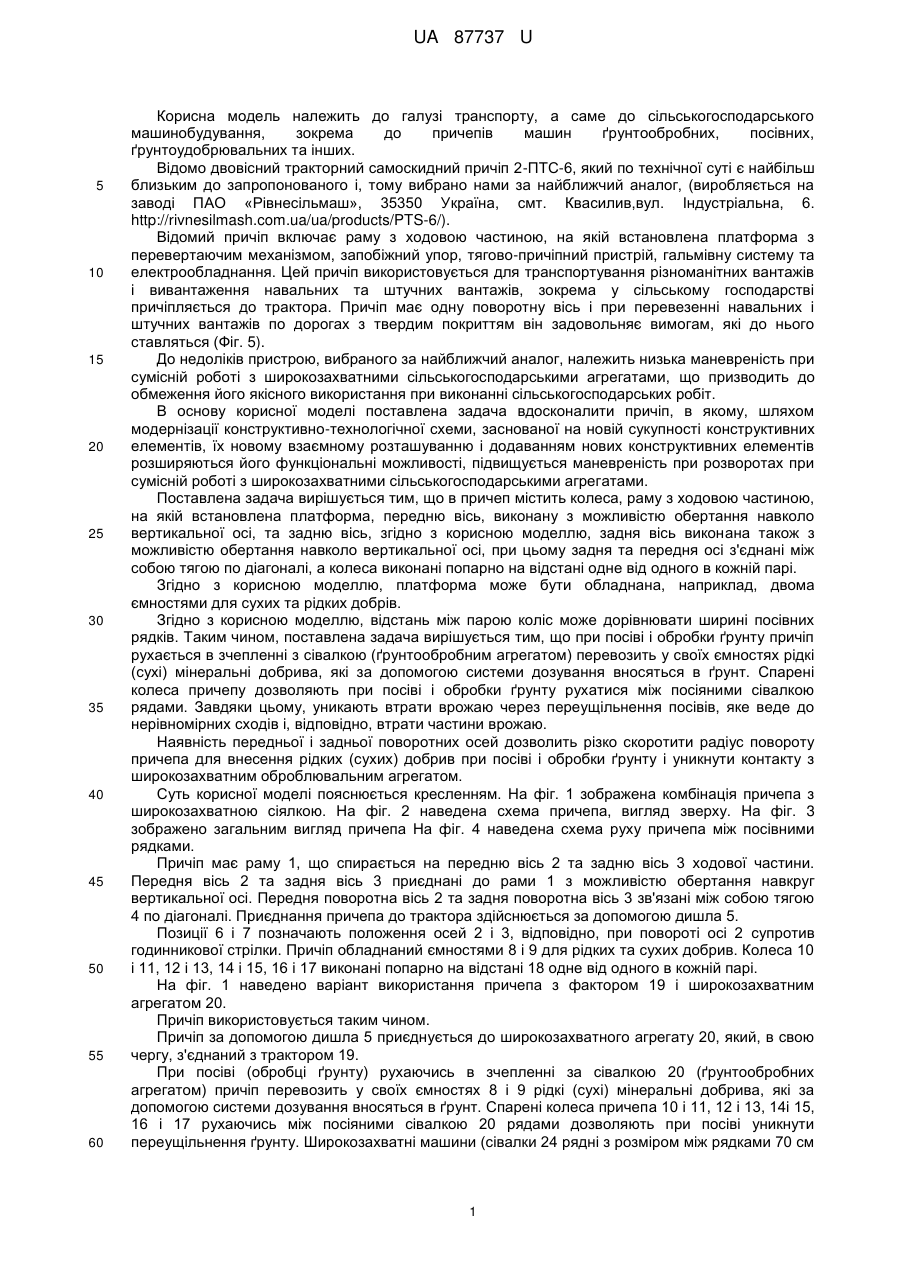

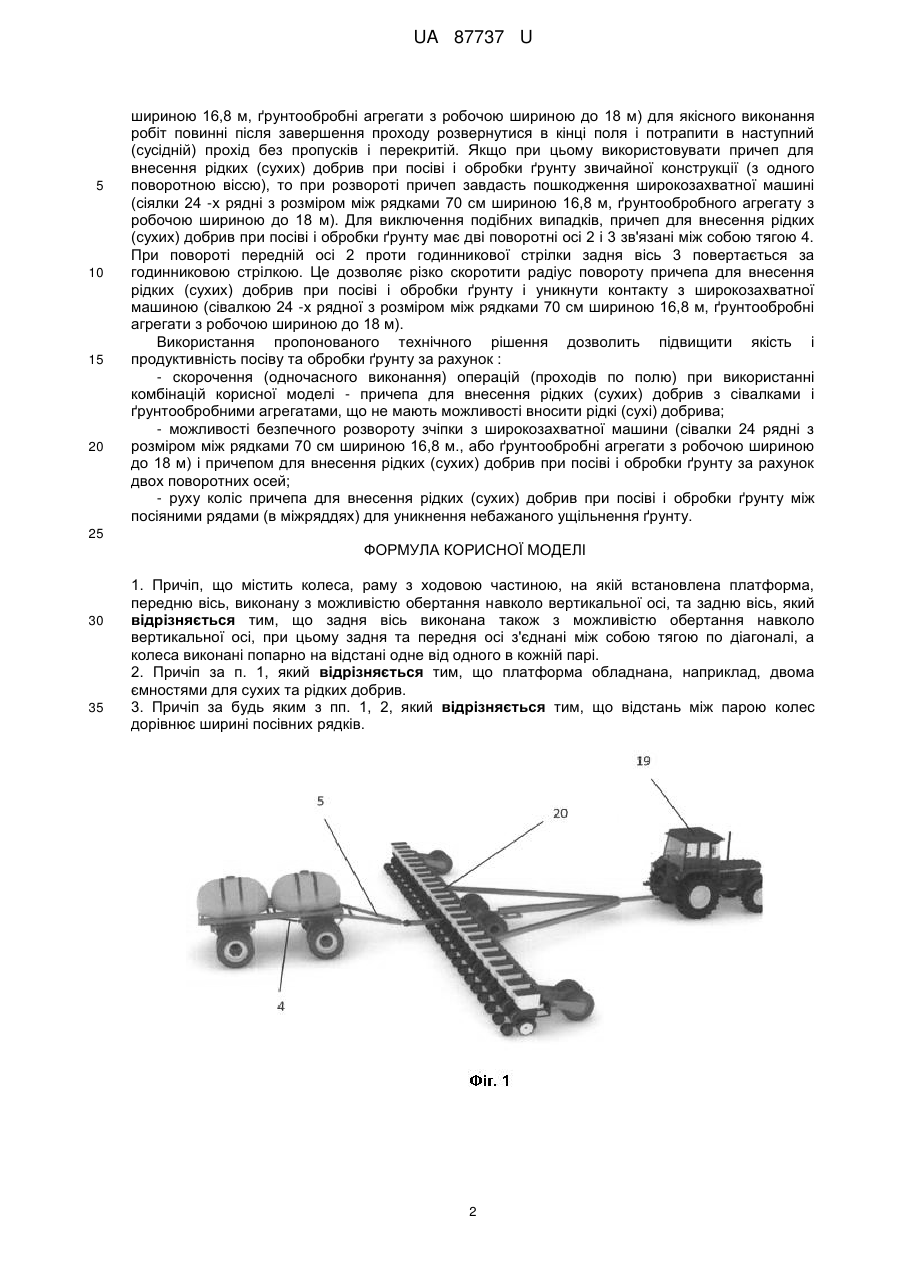

Реферат: UA 87737 U UA 87737 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі транспорту, а саме до сільськогосподарського машинобудування, зокрема до причепів машин ґрунтообробних, посівних, ґрунтоудобрювальних та інших. Відомо двовісний тракторний самоскидний причіп 2-ПТС-6, який по технічної суті є найбільш близьким до запропонованого і, тому вибрано нами за найближчий аналог, (виробляється на заводі ПАО «Рівнесільмаш», 35350 Україна, смт. Квасилив,вул. Індустріальна, 6. http://rivnesilmash.com.ua/ua/products/PTS-6/). Відомий причіп включає раму з ходовою частиною, на якій встановлена платформа з перевертаючим механізмом, запобіжний упор, тягово-причіпний пристрій, гальмівну систему та електрообладнання. Цей причіп використовується для транспортування різноманітних вантажів і вивантаження навальних та штучних вантажів, зокрема у сільському господарстві причіпляється до трактора. Причіп має одну поворотну вісь і при перевезенні навальних і штучних вантажів по дорогах з твердим покриттям він задовольняє вимогам, які до нього ставляться (Фіг. 5). До недоліків пристрою, вибраного за найближчий аналог, належить низька маневреність при сумісній роботі з широкозахватними сільськогосподарськими агрегатами, що призводить до обмеження його якісного використання при виконанні сільськогосподарських робіт. В основу корисної моделі поставлена задача вдосконалити причіп, в якому, шляхом модернізації конструктивно-технологічної схеми, заснованої на новій сукупності конструктивних елементів, їх новому взаємному розташуванню і додаванням нових конструктивних елементів розширяються його функціональні можливості, підвищується маневреність при розворотах при сумісній роботі з широкозахватними сільськогосподарськими агрегатами. Поставлена задача вирішується тим, що в причеп містить колеса, раму з ходовою частиною, на якій встановлена платформа, передню вісь, виконану з можливістю обертання навколо вертикальної осі, та задню вісь, згідно з корисною моделлю, задня вісь виконана також з можливістю обертання навколо вертикальної осі, при цьому задня та передня осі з'єднані між собою тягою по діагоналі, а колеса виконані попарно на відстані одне від одного в кожній парі. Згідно з корисною моделлю, платформа може бути обладнана, наприклад, двома ємностями для сухих та рідких добрів. Згідно з корисною моделлю, відстань між парою коліс може дорівнювати ширині посівних рядків. Таким чином, поставлена задача вирішується тим, що при посіві і обробки ґрунту причіп рухається в зчепленні з сівалкою (ґрунтообробним агрегатом) перевозить у своїх ємностях рідкі (сухі) мінеральні добрива, які за допомогою системи дозування вносяться в ґрунт. Спарені колеса причепу дозволяють при посіві і обробки ґрунту рухатися між посіяними сівалкою рядами. Завдяки цьому, уникають втрати врожаю через переущільнення посівів, яке веде до нерівномірних сходів і, відповідно, втрати частини врожаю. Наявність передньої і задньої поворотних осей дозволить різко скоротити радіус повороту причепа для внесення рідких (сухих) добрив при посіві і обробки ґрунту і уникнути контакту з широкозахватним оброблювальним агрегатом. Суть корисної моделі пояснюється кресленням. На фіг. 1 зображена комбінація причепа з широкозахватною сіялкою. На фіг. 2 наведена схема причепа, вигляд зверху. На фіг. 3 зображено загальним вигляд причепа На фіг. 4 наведена схема руху причепа між посівними рядками. Причіп має раму 1, що спирається на передню вісь 2 та задню вісь 3 ходової частини. Передня вісь 2 та задня вісь 3 приєднані до рами 1 з можливістю обертання навкруг вертикальної осі. Передня поворотна вісь 2 та задня поворотна вісь 3 зв'язані між собою тягою 4 по діагоналі. Приєднання причепа до трактора здійснюється за допомогою дишла 5. Позиції 6 і 7 позначають положення осей 2 і 3, відповідно, при повороті осі 2 супротив годинникової стрілки. Причіп обладнаний ємностями 8 і 9 для рідких та сухих добрив. Колеса 10 і 11, 12 і 13, 14 і 15, 16 і 17 виконані попарно на відстані 18 одне від одного в кожній парі. На фіг. 1 наведено варіант використання причепа з фактором 19 і широкозахватним агрегатом 20. Причіп використовується таким чином. Причіп за допомогою дишла 5 приєднується до широкозахватного агрегату 20, який, в свою чергу, з'єднаний з трактором 19. При посіві (обробці ґрунту) рухаючись в зчепленні за сівалкою 20 (ґрунтообробних агрегатом) причіп перевозить у своїх ємностях 8 і 9 рідкі (сухі) мінеральні добрива, які за допомогою системи дозування вносяться в ґрунт. Спарені колеса причепа 10і 11, 12 і 13, 14і 15, 16 і 17 рухаючись між посіяними сівалкою 20 рядами дозволяють при посіві уникнути переущільнення ґрунту. Широкозахватні машини (сівалки 24 рядні з розміром між рядками 70 см 1 UA 87737 U 5 10 15 20 шириною 16,8 м, ґрунтообробні агрегати з робочою шириною до 18 м) для якісного виконання робіт повинні після завершення проходу розвернутися в кінці поля і потрапити в наступний (сусідній) прохід без пропусків і перекритій. Якщо при цьому використовувати причеп для внесення рідких (сухих) добрив при посіві і обробки ґрунту звичайної конструкції (з одного поворотною віссю), то при розвороті причеп завдасть пошкодження широкозахватної машині (сіялки 24 -х рядні з розміром між рядками 70 см шириною 16,8 м, ґрунтообробного агрегату з робочою шириною до 18 м). Для виключення подібних випадків, причеп для внесення рідких (сухих) добрив при посіві і обробки ґрунту має дві поворотні осі 2 і 3 зв'язані між собою тягою 4. При повороті передній осі 2 проти годинникової стрілки задня вісь 3 повертається за годинниковою стрілкою. Це дозволяє різко скоротити радіус повороту причепа для внесення рідких (сухих) добрив при посіві і обробки ґрунту і уникнути контакту з широкозахватної машиною (сівалкою 24 -х рядної з розміром між рядками 70 см шириною 16,8 м, ґрунтообробні агрегати з робочою шириною до 18 м). Використання пропонованого технічного рішення дозволить підвищити якість і продуктивність посіву та обробки ґрунту за рахунок : - скорочення (одночасного виконання) операцій (проходів по полю) при використанні комбінацій корисної моделі - причепа для внесення рідких (сухих) добрив з сівалками і ґрунтообробними агрегатами, що не мають можливості вносити рідкі (сухі) добрива; - можливості безпечного розвороту зчіпки з широкозахватної машини (сівалки 24 рядні з розміром між рядками 70 см шириною 16,8 м., або ґрунтообробні агрегати з робочою шириною до 18 м) і причепом для внесення рідких (сухих) добрив при посіві і обробки ґрунту за рахунок двох поворотних осей; - руху коліс причепа для внесення рідких (сухих) добрив при посіві і обробки ґрунту між посіяними рядами (в міжряддях) для уникнення небажаного ущільнення ґрунту. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Причіп, що містить колеса, раму з ходовою частиною, на якій встановлена платформа, передню вісь, виконану з можливістю обертання навколо вертикальної осі, та задню вісь, який відрізняється тим, що задня вісь виконана також з можливістю обертання навколо вертикальної осі, при цьому задня та передня осі з'єднані між собою тягою по діагоналі, а колеса виконані попарно на відстані одне від одного в кожній парі. 2. Причіп за п. 1, який відрізняється тим, що платформа обладнана, наприклад, двома ємностями для сухих та рідких добрив. 3. Причіп за будь яким з пп. 1, 2, який відрізняється тим, що відстань між парою колес дорівнює ширині посівних рядків. 2 UA 87737 U 3 UA 87737 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
