Спосіб будівництва зрубу

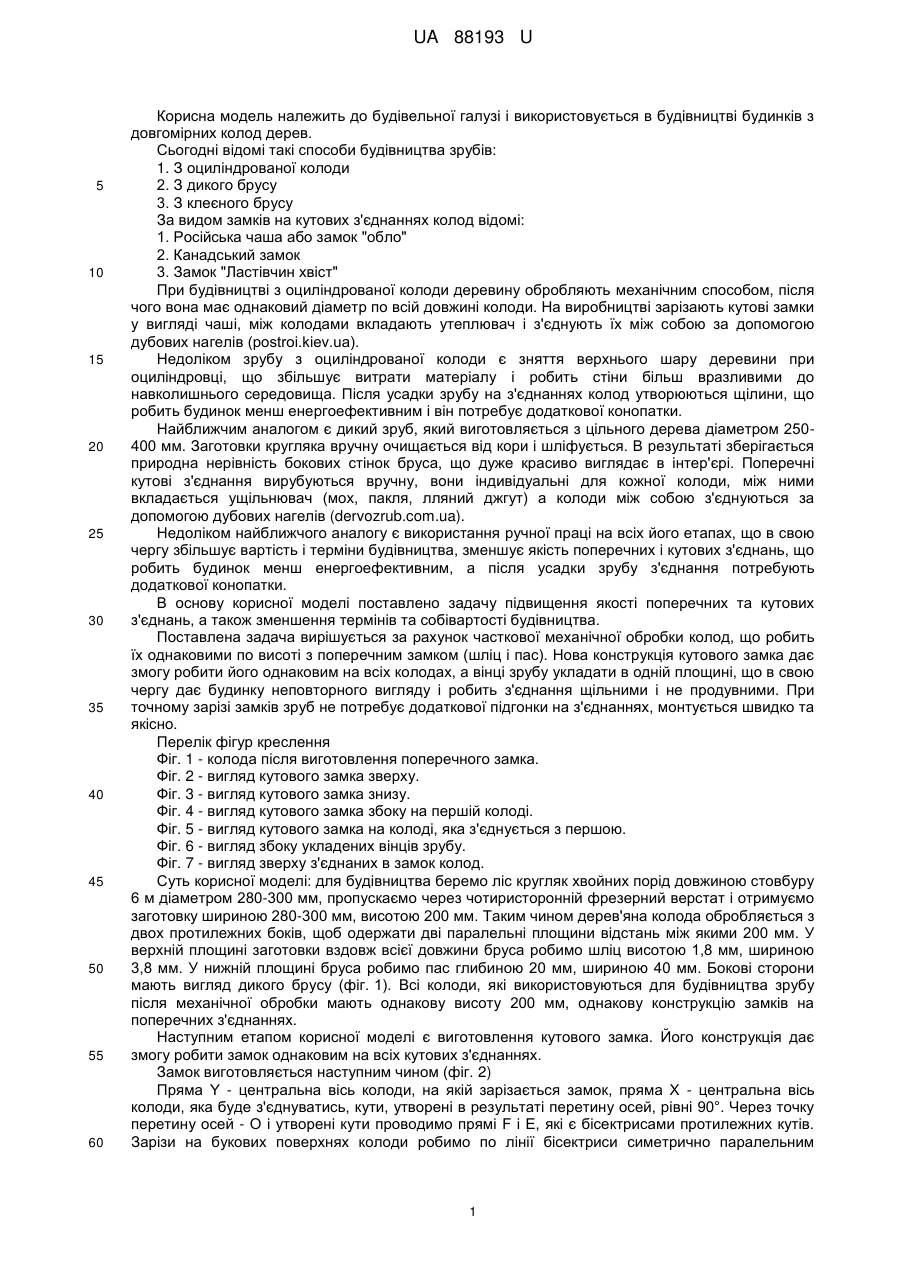

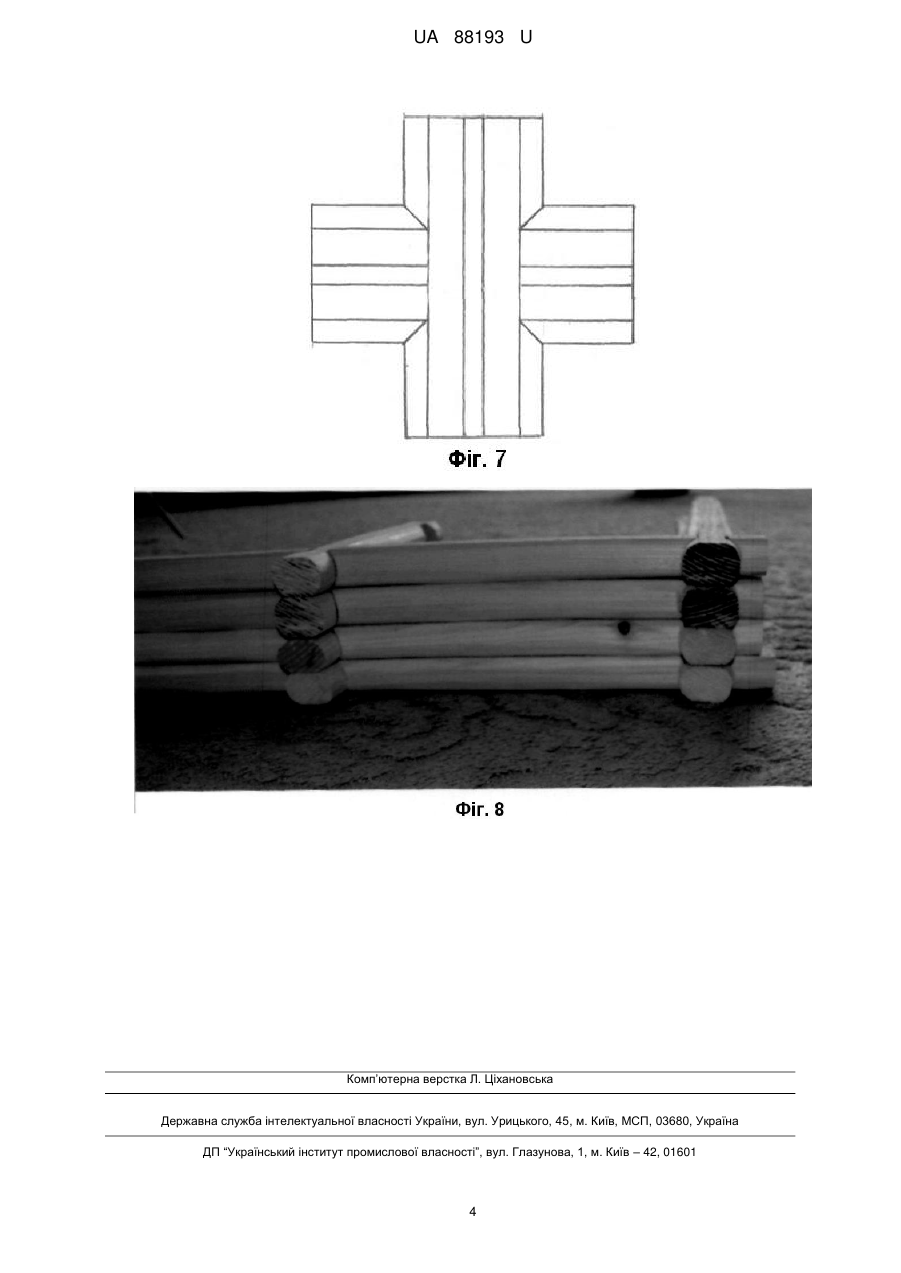

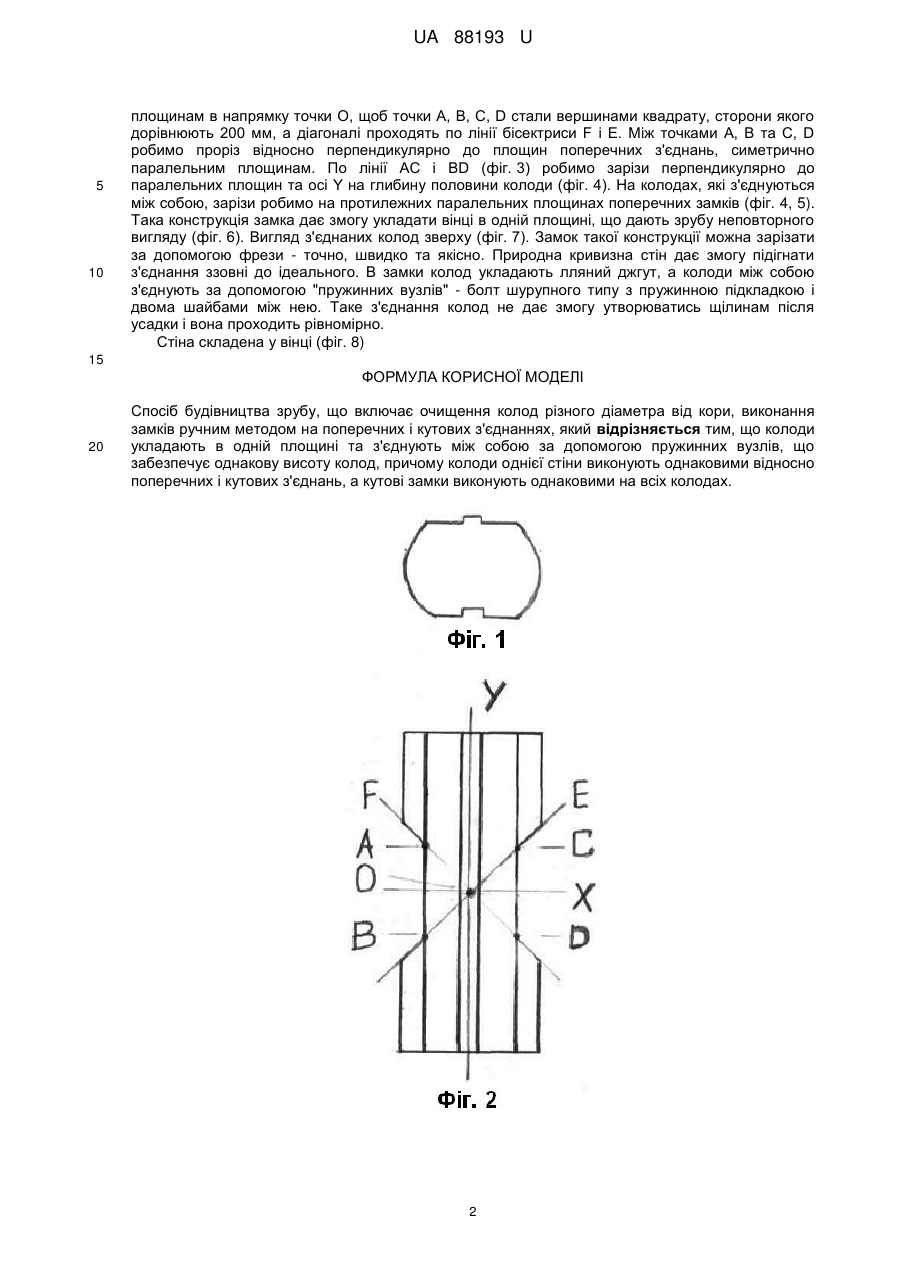

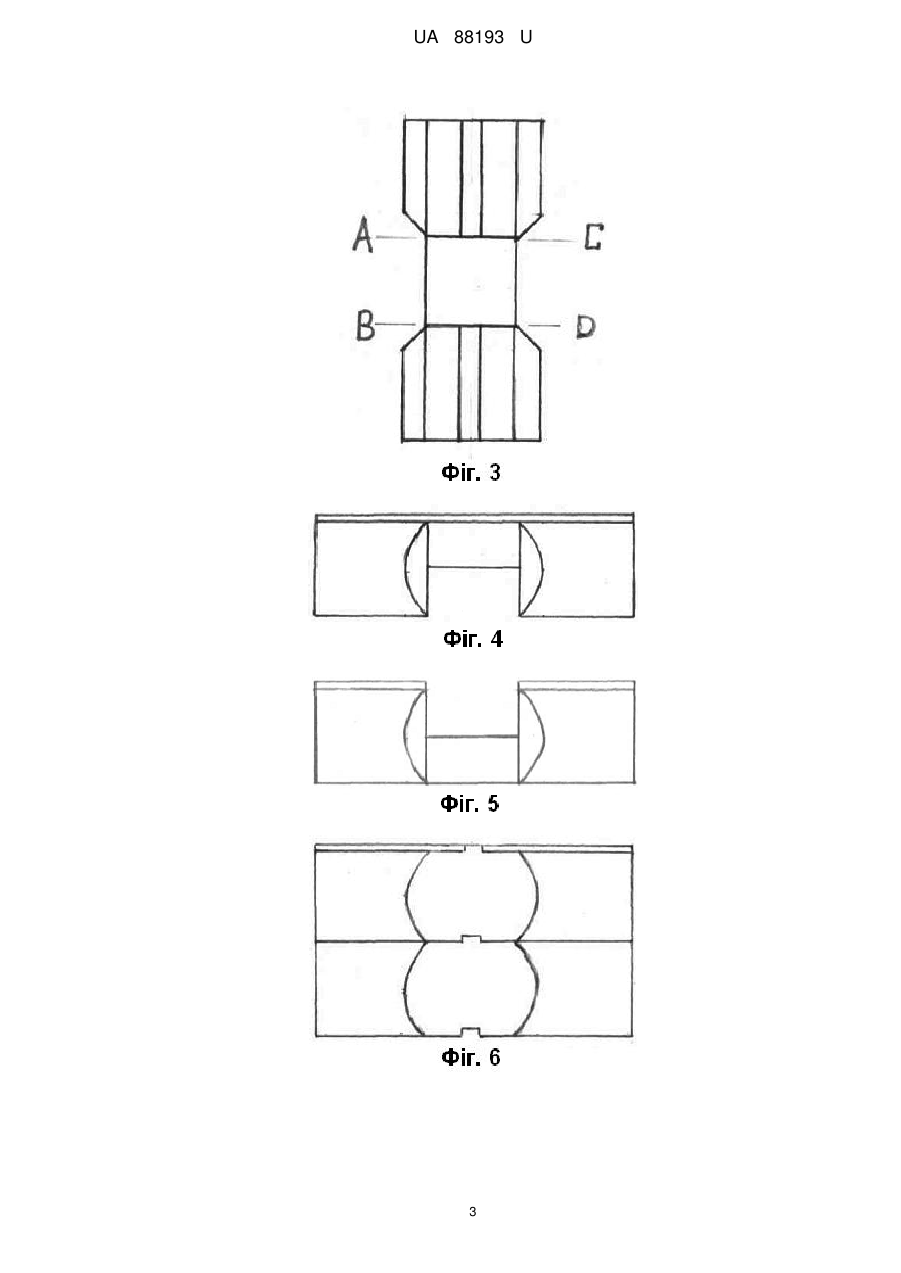

Реферат: UA 88193 U UA 88193 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі і використовується в будівництві будинків з довгомірних колод дерев. Сьогодні відомі такі способи будівництва зрубів: 1. З оциліндрованої колоди 2. З дикого брусу 3. З клеєного брусу За видом замків на кутових з'єднаннях колод відомі: 1. Російська чаша або замок "обло" 2. Канадський замок 3. Замок "Ластівчин хвіст" При будівництві з оциліндрованої колоди деревину обробляють механічним способом, після чого вона має однаковий діаметр по всій довжині колоди. На виробництві зарізають кутові замки у вигляді чаші, між колодами вкладають утеплювач і з'єднують їх між собою за допомогою дубових нагелів (postroi.kiev.ua). Недоліком зрубу з оциліндрованої колоди є зняття верхнього шару деревини при оциліндровці, що збільшує витрати матеріалу і робить стіни більш вразливими до навколишнього середовища. Після усадки зрубу на з'єднаннях колод утворюються щілини, що робить будинок менш енергоефективним і він потребує додаткової конопатки. Найближчим аналогом є дикий зруб, який виготовляється з цільного дерева діаметром 250400 мм. Заготовки кругляка вручну очищається від кори і шліфується. В результаті зберігається природна нерівність бокових стінок бруса, що дуже красиво виглядає в інтер'єрі. Поперечні кутові з'єднання вирубуються вручну, вони індивідуальні для кожної колоди, між ними вкладається ущільнювач (мох, пакля, лляний джгут) а колоди між собою з'єднуються за допомогою дубових нагелів (dervozrub.com.ua). Недоліком найближчого аналогу є використання ручної праці на всіх його етапах, що в свою чергу збільшує вартість і терміни будівництва, зменшує якість поперечних і кутових з'єднань, що робить будинок менш енергоефективним, а після усадки зрубу з'єднання потребують додаткової конопатки. В основу корисної моделі поставлено задачу підвищення якості поперечних та кутових з'єднань, а також зменшення термінів та собівартості будівництва. Поставлена задача вирішується за рахунок часткової механічної обробки колод, що робить їх однаковими по висоті з поперечним замком (шліц і пас). Нова конструкція кутового замка дає змогу робити його однаковим на всіх колодах, а вінці зрубу укладати в одній площині, що в свою чергу дає будинку неповторного вигляду і робить з'єднання щільними і не продувними. При точному зарізі замків зруб не потребує додаткової підгонки на з'єднаннях, монтується швидко та якісно. Перелік фігур креслення Фіг. 1 - колода після виготовлення поперечного замка. Фіг. 2 - вигляд кутового замка зверху. Фіг. 3 - вигляд кутового замка знизу. Фіг. 4 - вигляд кутового замка збоку на першій колоді. Фіг. 5 - вигляд кутового замка на колоді, яка з'єднується з першою. Фіг. 6 - вигляд збоку укладених вінців зрубу. Фіг. 7 - вигляд зверху з'єднаних в замок колод. Суть корисної моделі: для будівництва беремо ліс кругляк хвойних порід довжиною стовбуру 6 м діаметром 280-300 мм, пропускаємо через чотиристоронній фрезерний верстат і отримуємо заготовку шириною 280-300 мм, висотою 200 мм. Таким чином дерев'яна колода обробляється з двох протилежних боків, щоб одержати дві паралельні площини відстань між якими 200 мм. У верхній площині заготовки вздовж всієї довжини бруса робимо шліц висотою 1,8 мм, шириною 3,8 мм. У нижній площині бруса робимо пас глибиною 20 мм, шириною 40 мм. Бокові сторони мають вигляд дикого брусу (фіг. 1). Всі колоди, які використовуються для будівництва зрубу після механічної обробки мають однакову висоту 200 мм, однакову конструкцію замків на поперечних з'єднаннях. Наступним етапом корисної моделі є виготовлення кутового замка. Його конструкція дає змогу робити замок однаковим на всіх кутових з'єднаннях. Замок виготовляється наступним чином (фіг. 2) Пряма Y - центральна вісь колоди, на якій зарізається замок, пряма X - центральна вісь колоди, яка буде з'єднуватись, кути, утворені в результаті перетину осей, рівні 90°. Через точку перетину осей - О і утворені кути проводимо прямі F і Е, які є бісектрисами протилежних кутів. Зарізи на букових поверхнях колоди робимо по лінії бісектриси симетрично паралельним 1 UA 88193 U 5 10 площинам в напрямку точки О, щоб точки А, В, С, D стали вершинами квадрату, сторони якого дорівнюють 200 мм, а діагоналі проходять по лінії бісектриси F і Е. Між точками А, В та С, D робимо проріз відносно перпендикулярно до площин поперечних з'єднань, симетрично паралельним площинам. По лінії АС і BD (фіг. 3) робимо зарізи перпендикулярно до паралельних площин та осі Y на глибину половини колоди (фіг. 4). На колодах, які з'єднуються між собою, зарізи робимо на протилежних паралельних площинах поперечних замків (фіг. 4, 5). Така конструкція замка дає змогу укладати вінці в одній площині, що дають зрубу неповторного вигляду (фіг. 6). Вигляд з'єднаних колод зверху (фіг. 7). Замок такої конструкції можна зарізати за допомогою фрези - точно, швидко та якісно. Природна кривизна стін дає змогу підігнати з'єднання ззовні до ідеального. В замки колод укладають лляний джгут, а колоди між собою з'єднують за допомогою "пружинних вузлів" - болт шурупного типу з пружинною підкладкою і двома шайбами між нею. Таке з'єднання колод не дає змогу утворюватись щілинам після усадки і вона проходить рівномірно. Стіна складена у вінці (фіг. 8) 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб будівництва зрубу, що включає очищення колод різного діаметра від кори, виконання замків ручним методом на поперечних і кутових з'єднаннях, який відрізняється тим, що колоди укладають в одній площині та з'єднують між собою за допомогою пружинних вузлів, що забезпечує однакову висоту колод, причому колоди однієї стіни виконують однаковими відносно поперечних і кутових з'єднань, а кутові замки виконують однаковими на всіх колодах. 2 UA 88193 U 3 UA 88193 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
