Регульований затискач для з’єднання опалубних щитів

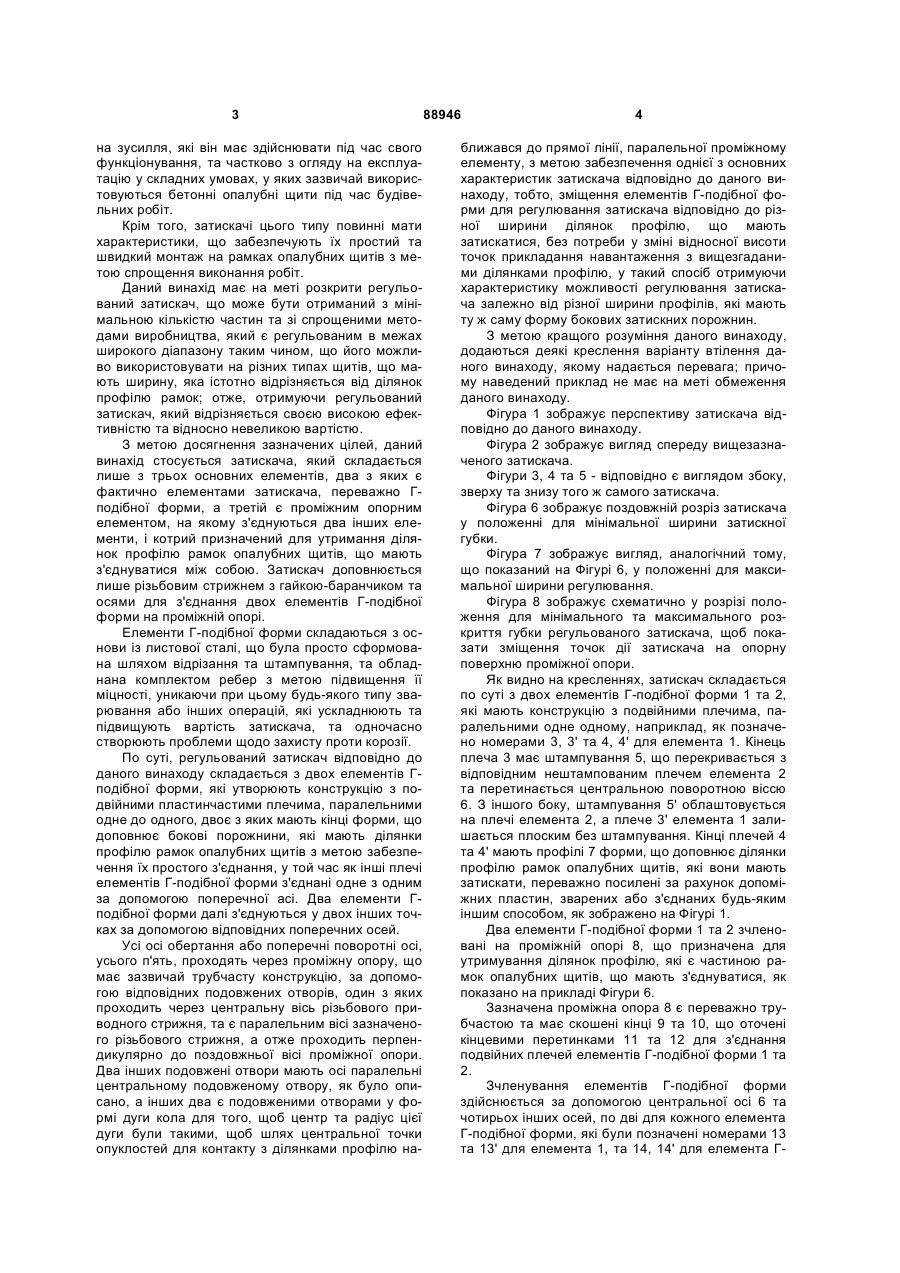

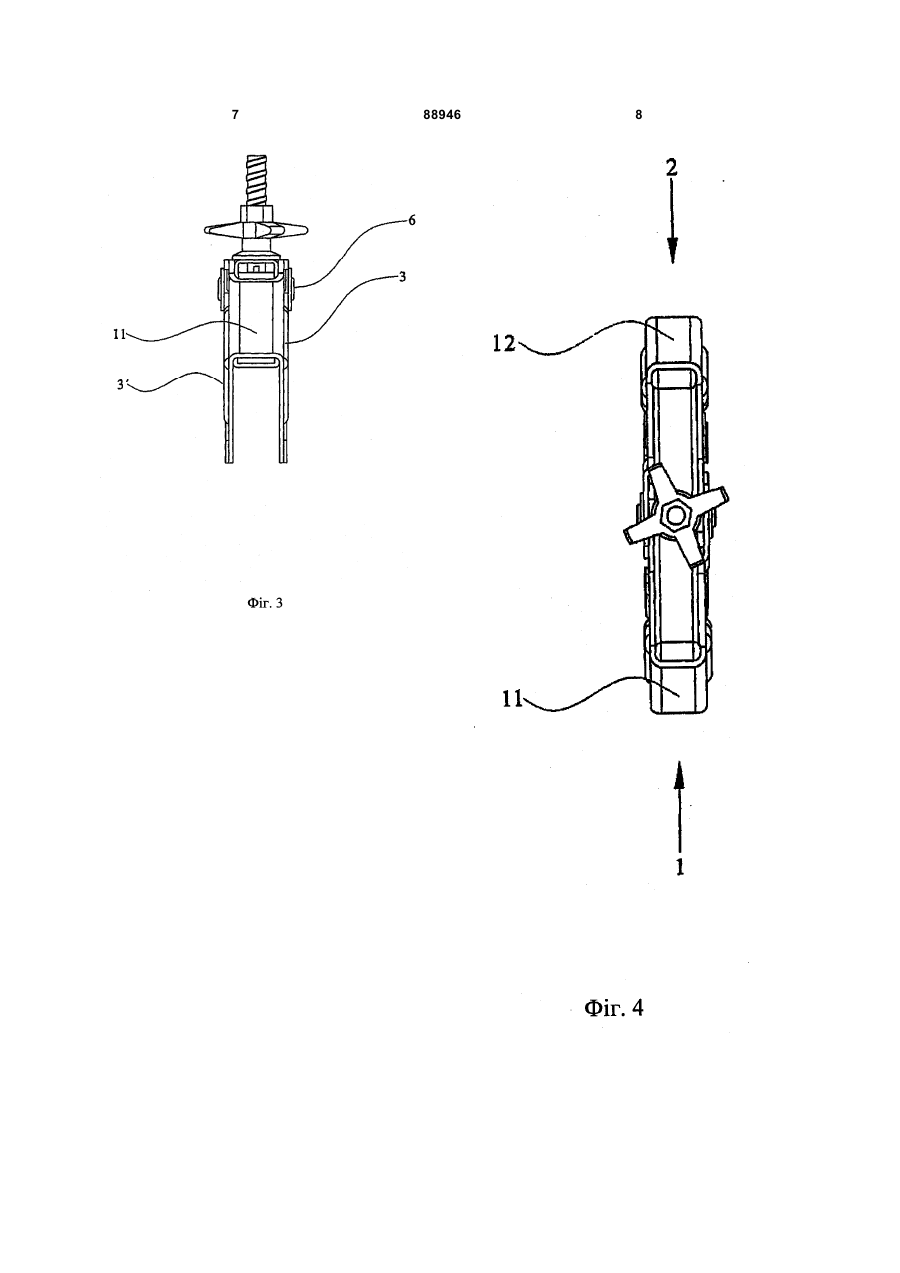

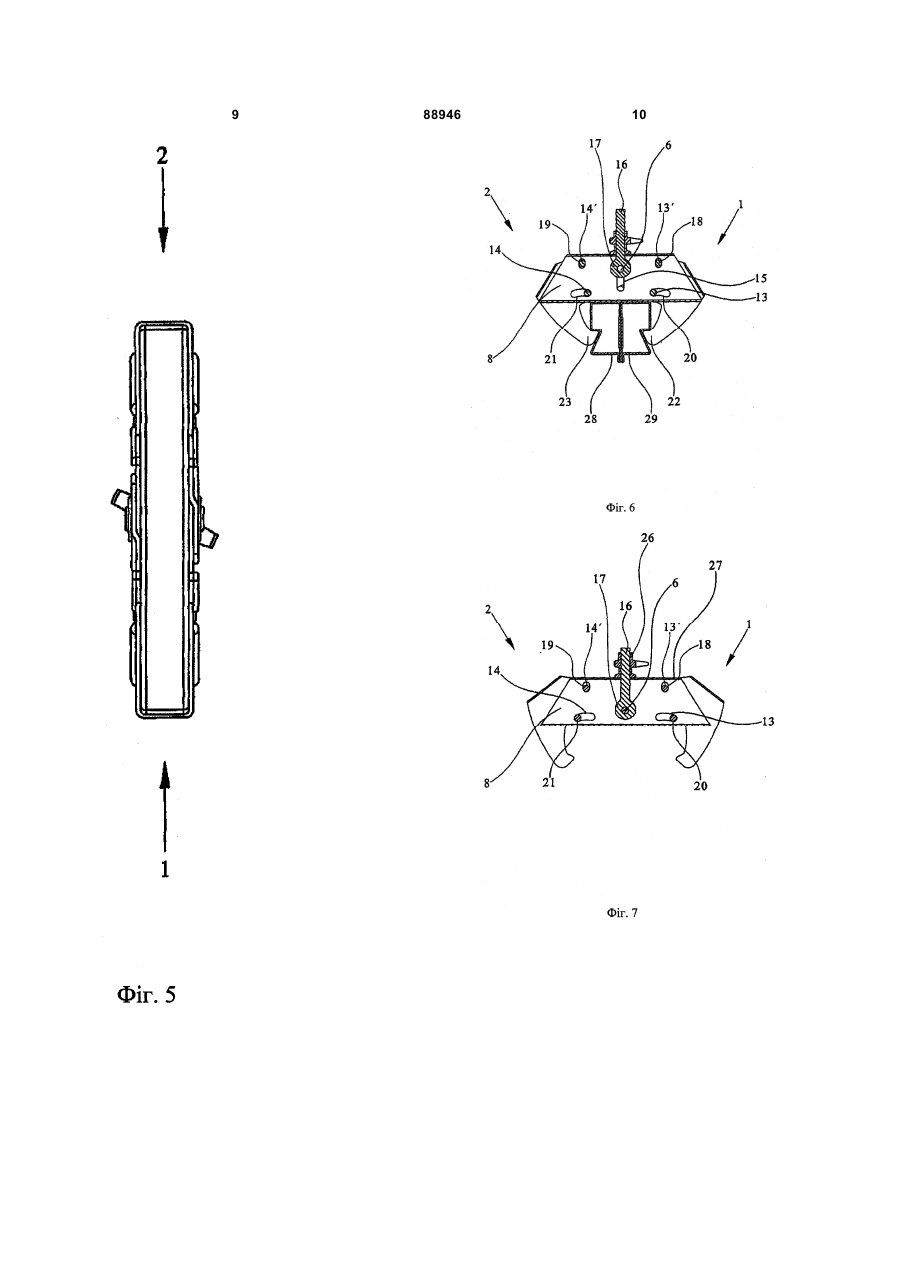

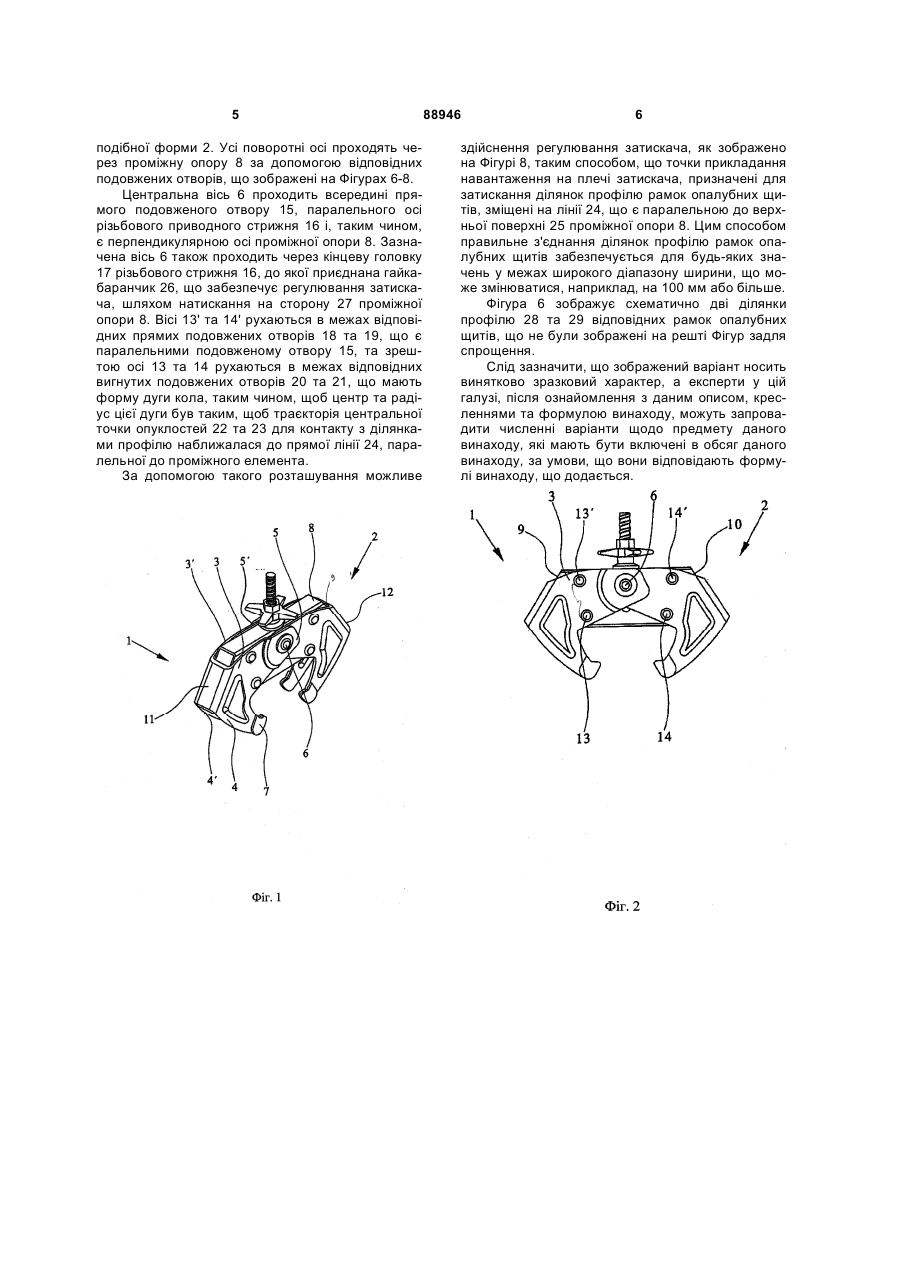

1. Регульований затискач для з'єднання опалубних щитів, який відрізняється тим, що включає два елементи переважно Г-подібної форми, які розміщуються один напроти одного та з'єднуються на проміжній опорі, на яку лягають ділянки профілю рамок щитів, що мають затискатися, причому одне з плечей кожного елемента Г-подібної форми має кінцевий профіль, пристосований для його зчеплення з ділянками профілю, що мають затискатися, у той час як інше плече кожного із зазначених елементів Г-подібної форми піддається дії пристрою зміщення з метою здійснення його обертання, спричиняючи відкриття та закриття елементів Г-подібної форми затискача; причому два елементи Г-подібної форми з'єднані за допомогою центральної осі, яка проходить через проміжну опору, а кожен із зазначених елементів Г-подібної форми також з'єднаний із зазначеною проміжною опорою за допомогою двох інших поперечних осей, які проходять через відповідні подовжені отвори у проміжній опорі. C2 2 (11) 1 3 на зусилля, які він має здійснювати під час свого функціонування, та частково з огляду на експлуатацію у складних умовах, у яких зазвичай використовуються бетонні опалубні щити під час будівельних робіт. Крім того, затискачі цього типу повинні мати характеристики, що забезпечують їх простий та швидкий монтаж на рамках опалубних щитів з метою спрощення виконання робіт. Даний винахід має на меті розкрити регульований затискач, що може бути отриманий з мінімальною кількістю частин та зі спрощеними методами виробництва, який є регульованим в межах широкого діапазону таким чином, що його можливо використовувати на різних типах щитів, що мають ширину, яка істотно відрізняється від ділянок профілю рамок; отже, отримуючи регульований затискач, який відрізняється своєю високою ефективністю та відносно невеликою вартістю. З метою досягнення зазначених цілей, даний винахід стосується затискача, який складається лише з трьох основних елементів, два з яких є фактично елементами затискача, переважно Гподібної форми, а третій є проміжним опорним елементом, на якому з'єднуються два інших елементи, і котрий призначений для утримання ділянок профілю рамок опалубних щитів, що мають з'єднуватися між собою. Затискач доповнюється лише різьбовим стрижнем з гайкою-баранчиком та осями для з'єднання двох елементів Г-подібної форми на проміжній опорі. Елементи Г-подібної форми складаються з основи із листової сталі, що була просто сформована шляхом відрізання та штампування, та обладнана комплектом ребер з метою підвищення її міцності, уникаючи при цьому будь-якого типу зварювання або інших операцій, які ускладнюють та підвищують вартість затискача, та одночасно створюють проблеми щодо захисту проти корозії. По суті, регульований затискач відповідно до даного винаходу складається з двох елементів Гподібної форми, які утворюють конструкцію з подвійними пластинчастими плечима, паралельними одне до одного, двоє з яких мають кінці форми, що доповнює бокові порожнини, які мають ділянки профілю рамок опалубних щитів з метою забезпечення їх простого з'єднання, у той час як інші плечі елементів Г-подібної форми з'єднані одне з одним за допомогою поперечної асі. Два елементи Гподібної форми далі з'єднуються у двох інших точках за допомогою відповідних поперечних осей. Усі осі обертання або поперечні поворотні осі, усього п'ять, проходять через проміжну опору, що має зазвичай трубчасту конструкцію, за допомогою відповідних подовжених отворів, один з яких проходить через центральну вісь різьбового приводного стрижня, та є паралельним вісі зазначеного різьбового стрижня, а отже проходить перпендикулярно до поздовжньої вісі проміжної опори. Два інших подовжені отвори мають осі паралельні центральному подовженому отвору, як було описано, а інших два є подовженими отворами у формі дуги кола для того, щоб центр та радіус цієї дуги були такими, щоб шлях центральної точки опуклостей для контакту з ділянками профілю на 88946 4 ближався до прямої лінії, паралельної проміжному елементу, з метою забезпечення однієї з основних характеристик затискача відповідно до даного винаходу, тобто, зміщення елементів Г-подібної форми для регулювання затискача відповідно до різної ширини ділянок профілю, що мають затискатися, без потреби у зміні відносної висоти точок прикладання навантаження з вищезгаданими ділянками профілю, у такий спосіб отримуючи характеристику можливості регулювання затискача залежно від різної ширини профілів, які мають ту ж саму форму бокових затискних порожнин. З метою кращого розуміння даного винаходу, додаються деякі креслення варіанту втілення даного винаходу, якому надається перевага; причому наведений приклад не має на меті обмеження даного винаходу. Фігура 1 зображує перспективу затискача відповідно до даного винаходу. Фігура 2 зображує вигляд спереду вищезазначеного затискача. Фігури 3, 4 та 5 - відповідно є виглядом збоку, зверху та знизу того ж самого затискача. Фігура 6 зображує поздовжній розріз затискача у положенні для мінімальної ширини затискної губки. Фігура 7 зображує вигляд, аналогічний тому, що показаний на Фігурі 6, у положенні для максимальної ширини регулювання. Фігура 8 зображує схематично у розрізі положення для мінімального та максимального розкриття губки регульованого затискача, щоб показати зміщення точок дії затискача на опорну поверхню проміжної опори. Як видно на кресленнях, затискач складається по суті з двох елементів Г-подібної форми 1 та 2, які мають конструкцію з подвійними плечима, паралельними одне одному, наприклад, як позначено номерами 3, 3' та 4, 4' для елемента 1. Кінець плеча 3 має штампування 5, що перекривається з відповідним нештампованим плечем елемента 2 та перетинається центральною поворотною віссю 6. З іншого боку, штампування 5' облаштовується на плечі елемента 2, а плече 3' елемента 1 залишається плоским без штампування. Кінці плечей 4 та 4' мають профілі 7 форми, що доповнює ділянки профілю рамок опалубних щитів, які вони мають затискати, переважно посилені за рахунок допоміжних пластин, зварених або з'єднаних будь-яким іншим способом, як зображено на Фігурі 1. Два елементи Г-подібної форми 1 та 2 зчленовані на проміжній опорі 8, що призначена для утримування ділянок профілю, які є частиною рамок опалубних щитів, що мають з'єднуватися, як показано на прикладі Фігури 6. Зазначена проміжна опора 8 є переважно трубчастою та має скошені кінці 9 та 10, що оточені кінцевими перетинками 11 та 12 для з'єднання подвійних плечей елементів Г-подібної форми 1 та 2. Зчленування елементів Г-подібної форми здійснюється за допомогою центральної осі 6 та чотирьох інших осей, по дві для кожного елемента Г-подібної форми, які були позначені номерами 13 та 13' для елемента 1, та 14, 14' для елемента Г 5 подібної форми 2. Усі поворотні осі проходять через проміжну опору 8 за допомогою відповідних подовжених отворів, що зображені на Фігурах 6-8. Центральна вісь 6 проходить всередині прямого подовженого отвору 15, паралельного оci різьбового приводного стрижня 16 і, таким чином, є перпендикулярною осі проміжної опори 8. Зазначена вісь 6 також проходить через кінцеву головку 17 різьбового стрижня 16, до якої приєднана гайкабаранчик 26, що забезпечує регулювання затискача, шляхом натискання на сторону 27 проміжної опори 8. Вісі 13' та 14' рухаються в межах відповідних прямих подовжених отворів 18 та 19, що є паралельними подовженому отвору 15, та зрештою осі 13 та 14 рухаються в межах відповідних вигнутих подовжених отворів 20 та 21, що мають форму дуги кола, таким чином, щоб центр та радіус цієї дуги був таким, щоб траєкторія центральної точки опуклостей 22 та 23 для контакту з ділянками профілю наближалася до прямої лінії 24, паралельної до проміжного елемента. За допомогою такого розташування можливе 88946 6 здійснення регулювання затискача, як зображено на Фігурі 8, таким способом, що точки прикладання навантаження на плечі затискача, призначені для затискання ділянок профілю рамок опалубних щитів, зміщені на лінії 24, що є паралельною до верхньої поверхні 25 проміжної опори 8. Цим способом правильне з'єднання ділянок профілю рамок опалубних щитів забезпечується для будь-яких значень у межах широкого діапазону ширини, що може змінюватися, наприклад, на 100 мм або більше. Фігура 6 зображує схематично дві ділянки профілю 28 та 29 відповідних рамок опалубних щитів, що не були зображені на решті Фігур задля спрощення. Слід зазначити, що зображений варіант носить винятково зразковий характер, а експерти у цій галузі, після ознайомлення з даним описом, кресленнями та формулою винаходу, можуть запровадити численні варіанти щодо предмету даного винаходу, які мають бути включені в обсяг даного винаходу, за умови, що вони відповідають формулі винаходу, що додається. 7 88946 8 9 88946 10 11 Комп’ютерна верстка Д. Шеверун 88946 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
