Пристрій для переобладнання навісної сівалки в напівпричіпну

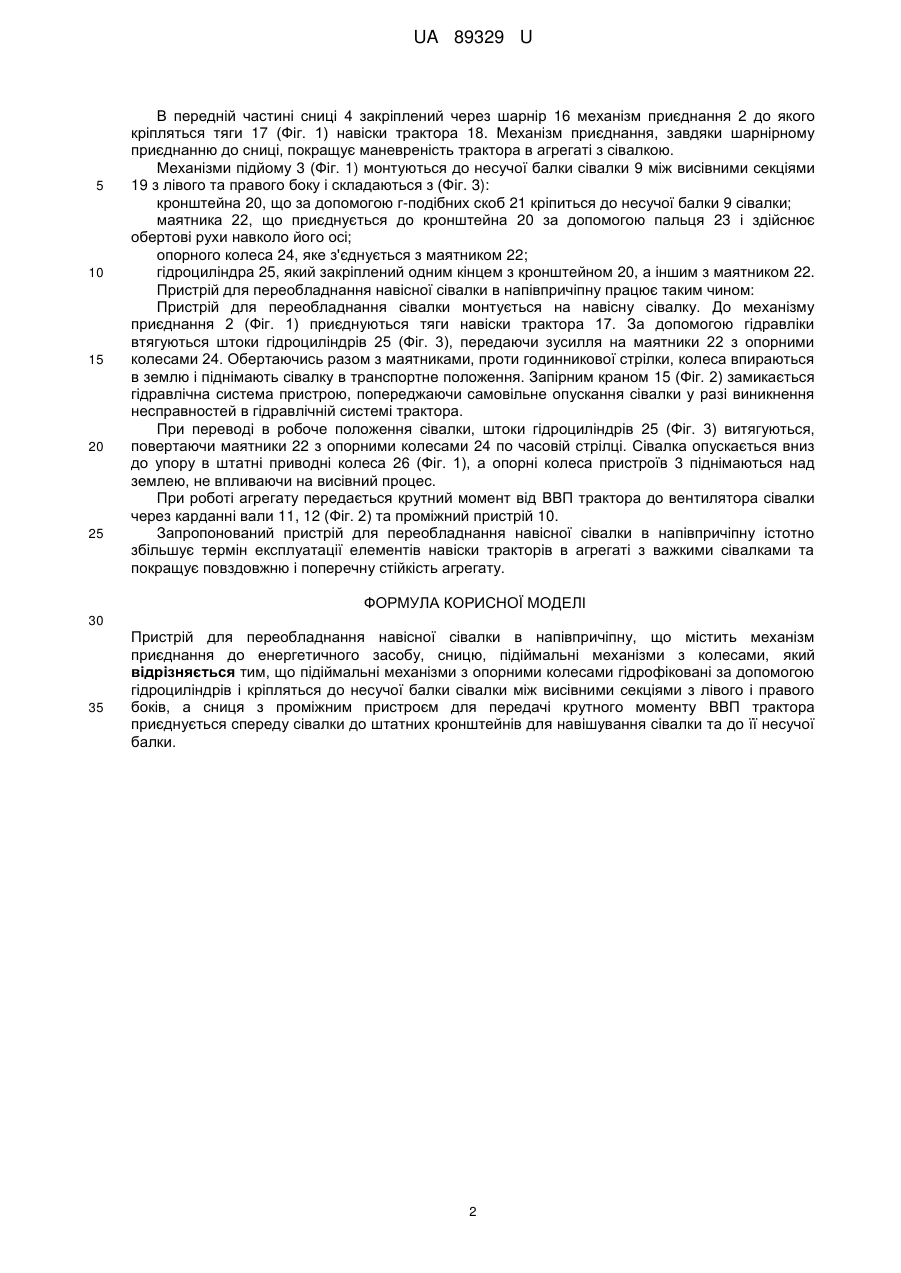

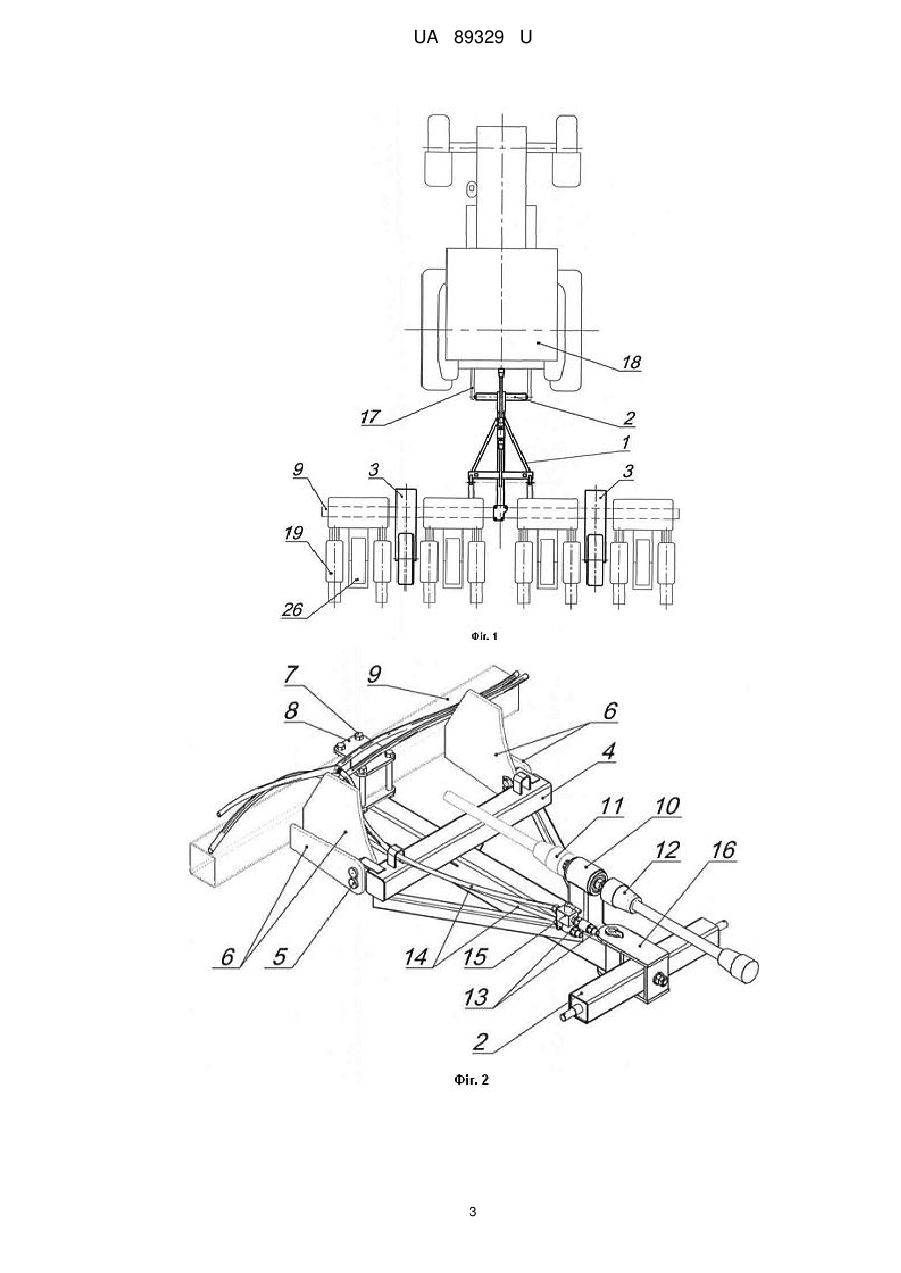

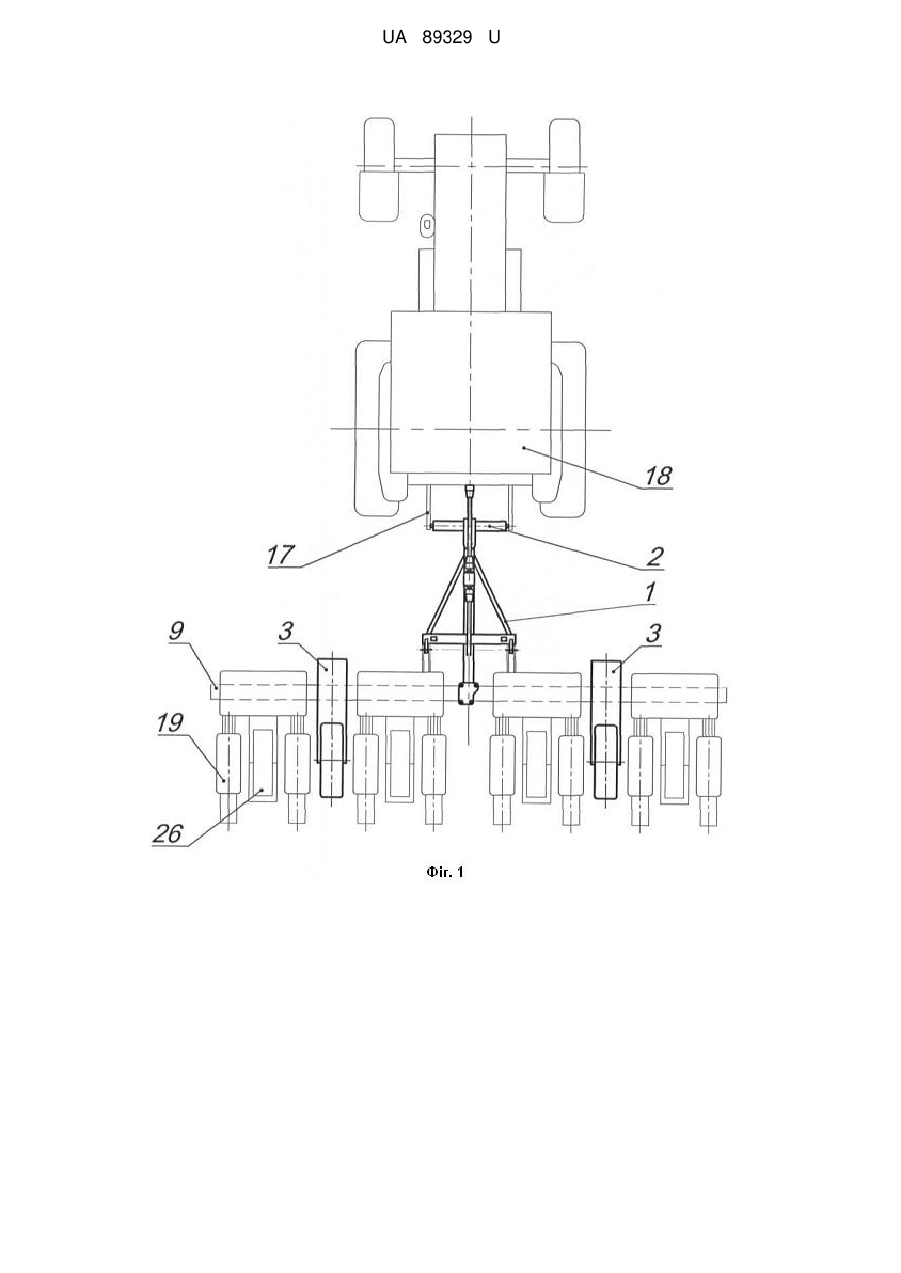

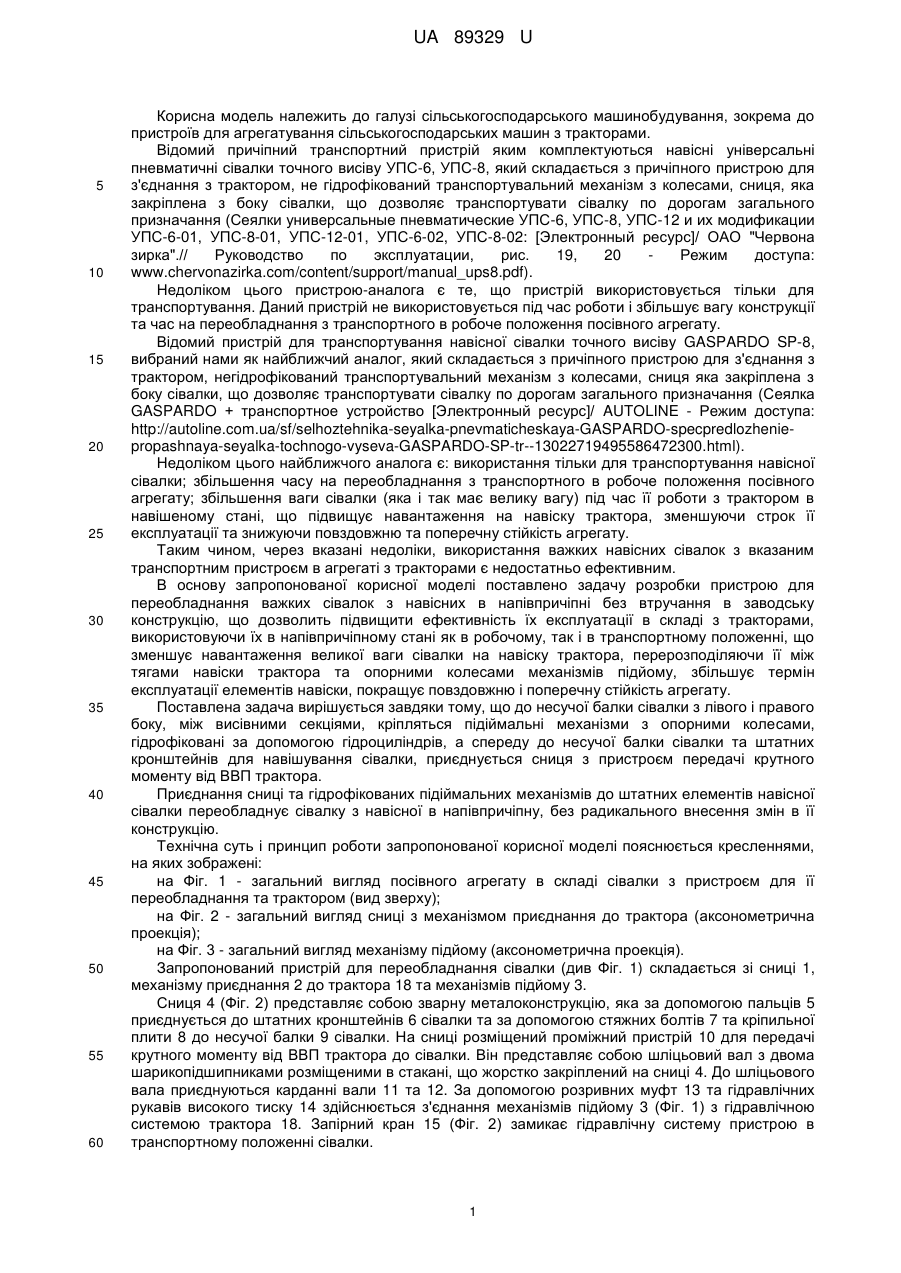

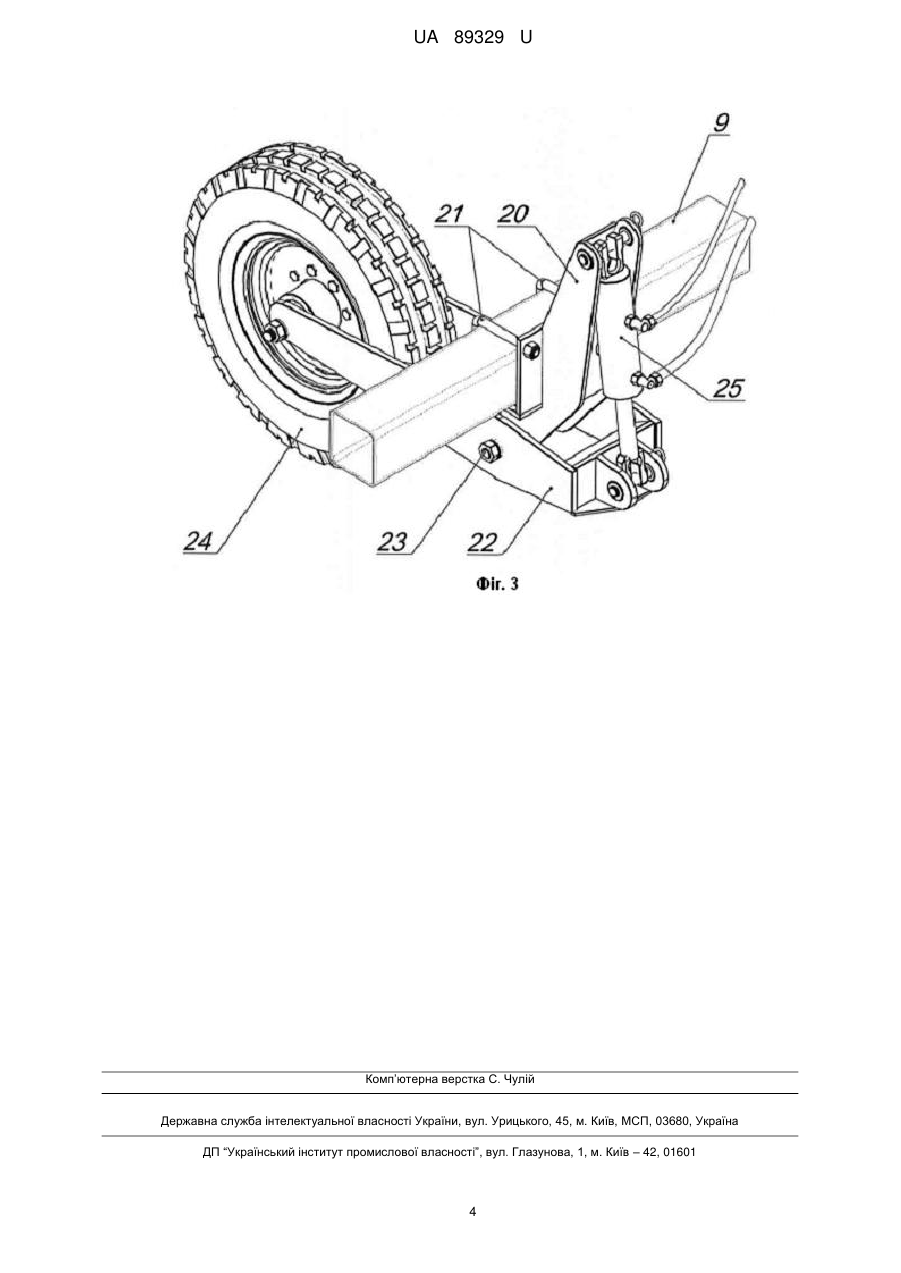

Реферат: Пристрій для переобладнання навісної сівалки в напівпричіпну містить механізм приєднання до енергетичного засобу, сницю, підіймальні механізми з колесами. Підіймальні механізми з опорними колесами гідрофіковані за допомогою гідроциліндрів і кріпляться до несучої балки сівалки між висівними секціями з лівого і правого боків, а сниця з проміжним пристроєм для передачі крутного моменту ВВП трактора приєднується спереду сівалки до штатних кронштейнів для навішування сівалки та до її несучої балки. UA 89329 U (54) ПРИСТРІЙ ДЛЯ ПЕРЕОБЛАДНАННЯ НАВІСНОЇ СІВАЛКИ В НАПІВПРИЧІПНУ UA 89329 U UA 89329 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв для агрегатування сільськогосподарських машин з тракторами. Відомий причіпний транспортний пристрій яким комплектуються навісні універсальні пневматичні сівалки точного висіву УПС-6, УПС-8, який складається з причіпного пристрою для з'єднання з трактором, не гідрофікований транспортувальний механізм з колесами, сниця, яка закріплена з боку сівалки, що дозволяє транспортувати сівалку по дорогам загального призначання (Сеялки универсальные пневматические УПС-6, УПС-8, УПС-12 и их модификации УПС-6-01, УПС-8-01, УПС-12-01, УПС-6-02, УПС-8-02: [Электронный ресурс]/ ОАО "Червона зирка".// Руководство по эксплуатации, рис. 19, 20 Режим доступа: www.chervonazirka.com/content/support/manual_ups8.pdf). Недоліком цього пристрою-аналога є те, що пристрій використовується тільки для транспортування. Даний пристрій не використовується під час роботи і збільшує вагу конструкції та час на переобладнання з транспортного в робоче положення посівного агрегату. Відомий пристрій для транспортування навісної сівалки точного висіву GASPARDO SP-8, вибраний нами як найближчий аналог, який складається з причіпного пристрою для з'єднання з трактором, негідрофікований транспортувальний механізм з колесами, сниця яка закріплена з боку сівалки, що дозволяє транспортувати сівалку по дорогам загального призначання (Сеялка GASPARDO + транспортное устройство [Электронный ресурс]/ AUTOLINE - Режим доступа: http://autoline.com.ua/sf/selhoztehnika-seyalka-pnevmaticheskaya-GASPARDO-specpredlozheniepropashnaya-seyalka-tochnogo-vyseva-GASPARDO-SP-tr--13022719495586472300.html). Недоліком цього найближчого аналога є: використання тільки для транспортування навісної сівалки; збільшення часу на переобладнання з транспортного в робоче положення посівного агрегату; збільшення ваги сівалки (яка і так має велику вагу) під час її роботи з трактором в навішеному стані, що підвищує навантаження на навіску трактора, зменшуючи строк її експлуатації та знижуючи повздовжню та поперечну стійкість агрегату. Таким чином, через вказані недоліки, використання важких навісних сівалок з вказаним транспортним пристроєм в агрегаті з тракторами є недостатньо ефективним. В основу запропонованої корисної моделі поставлено задачу розробки пристрою для переобладнання важких сівалок з навісних в напівпричіпні без втручання в заводську конструкцію, що дозволить підвищити ефективність їх експлуатації в складі з тракторами, використовуючи їх в напівпричіпному стані як в робочому, так і в транспортному положенні, що зменшує навантаження великої ваги сівалки на навіску трактора, перерозподіляючи її між тягами навіски трактора та опорними колесами механізмів підйому, збільшує термін експлуатації елементів навіски, покращує повздовжню і поперечну стійкість агрегату. Поставлена задача вирішується завдяки тому, що до несучої балки сівалки з лівого і правого боку, між висівними секціями, кріпляться підіймальні механізми з опорними колесами, гідрофіковані за допомогою гідроциліндрів, а спереду до несучої балки сівалки та штатних кронштейнів для навішування сівалки, приєднується сниця з пристроєм передачі крутного моменту від ВВП трактора. Приєднання сниці та гідрофікованих підіймальних механізмів до штатних елементів навісної сівалки переобладнує сівалку з навісної в напівпричіпну, без радикального внесення змін в її конструкцію. Технічна суть і принцип роботи запропонованої корисної моделі пояснюється кресленнями, на яких зображені: на Фіг. 1 - загальний вигляд посівного агрегату в складі сівалки з пристроєм для її переобладнання та трактором (вид зверху); на Фіг. 2 - загальний вигляд сниці з механізмом приєднання до трактора (аксонометрична проекція); на Фіг. 3 - загальний вигляд механізму підйому (аксонометрична проекція). Запропонований пристрій для переобладнання сівалки (див Фіг. 1) складається зі сниці 1, механізму приєднання 2 до трактора 18 та механізмів підйому 3. Сниця 4 (Фіг. 2) представляє собою зварну металоконструкцію, яка за допомогою пальців 5 приєднується до штатних кронштейнів 6 сівалки та за допомогою стяжних болтів 7 та кріпильної плити 8 до несучої балки 9 сівалки. На сниці розміщений проміжний пристрій 10 для передачі крутного моменту від ВВП трактора до сівалки. Він представляє собою шліцьовий вал з двома шарикопідшипниками розміщеними в стакані, що жорстко закріплений на сниці 4. До шліцьового вала приєднуються карданні вали 11 та 12. За допомогою розривних муфт 13 та гідравлічних рукавів високого тиску 14 здійснюється з'єднання механізмів підйому 3 (Фіг. 1) з гідравлічною системою трактора 18. Запірний кран 15 (Фіг. 2) замикає гідравлічну систему пристрою в транспортному положенні сівалки. 1 UA 89329 U 5 10 15 20 25 В передній частині сниці 4 закріплений через шарнір 16 механізм приєднання 2 до якого кріпляться тяги 17 (Фіг. 1) навіски трактора 18. Механізм приєднання, завдяки шарнірному приєднанню до сниці, покращує маневреність трактора в агрегаті з сівалкою. Механізми підйому 3 (Фіг. 1) монтуються до несучої балки сівалки 9 між висівними секціями 19 з лівого та правого боку і складаються з (Фіг. 3): кронштейна 20, що за допомогою г-подібних скоб 21 кріпиться до несучої балки 9 сівалки; маятника 22, що приєднується до кронштейна 20 за допомогою пальця 23 і здійснює обертові рухи навколо його осі; опорного колеса 24, яке з'єднується з маятником 22; гідроциліндра 25, який закріплений одним кінцем з кронштейном 20, а іншим з маятником 22. Пристрій для переобладнання навісної сівалки в напівпричіпну працює таким чином: Пристрій для переобладнання сівалки монтується на навісну сівалку. До механізму приєднання 2 (Фіг. 1) приєднуються тяги навіски трактора 17. За допомогою гідравліки втягуються штоки гідроциліндрів 25 (Фіг. 3), передаючи зусилля на маятники 22 з опорними колесами 24. Обертаючись разом з маятниками, проти годинникової стрілки, колеса впираються в землю і піднімають сівалку в транспортне положення. Запірним краном 15 (Фіг. 2) замикається гідравлічна система пристрою, попереджаючи самовільне опускання сівалки у разі виникнення несправностей в гідравлічній системі трактора. При переводі в робоче положення сівалки, штоки гідроциліндрів 25 (Фіг. 3) витягуються, повертаючи маятники 22 з опорними колесами 24 по часовій стрілці. Сівалка опускається вниз до упору в штатні приводні колеса 26 (Фіг. 1), а опорні колеса пристроїв 3 піднімаються над землею, не впливаючи на висівний процес. При роботі агрегату передається крутний момент від ВВП трактора до вентилятора сівалки через карданні вали 11, 12 (Фіг. 2) та проміжний пристрій 10. Запропонований пристрій для переобладнання навісної сівалки в напівпричіпну істотно збільшує термін експлуатації елементів навіски тракторів в агрегаті з важкими сівалками та покращує повздовжню і поперечну стійкість агрегату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для переобладнання навісної сівалки в напівпричіпну, що містить механізм приєднання до енергетичного засобу, сницю, підіймальні механізми з колесами, який відрізняється тим, що підіймальні механізми з опорними колесами гідрофіковані за допомогою гідроциліндрів і кріпляться до несучої балки сівалки між висівними секціями з лівого і правого боків, а сниця з проміжним пристроєм для передачі крутного моменту ВВП трактора приєднується спереду сівалки до штатних кронштейнів для навішування сівалки та до її несучої балки. 2 UA 89329 U 3 UA 89329 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
