Спосіб переобладнання колісного трактора у землерийно-навантажувальну машину

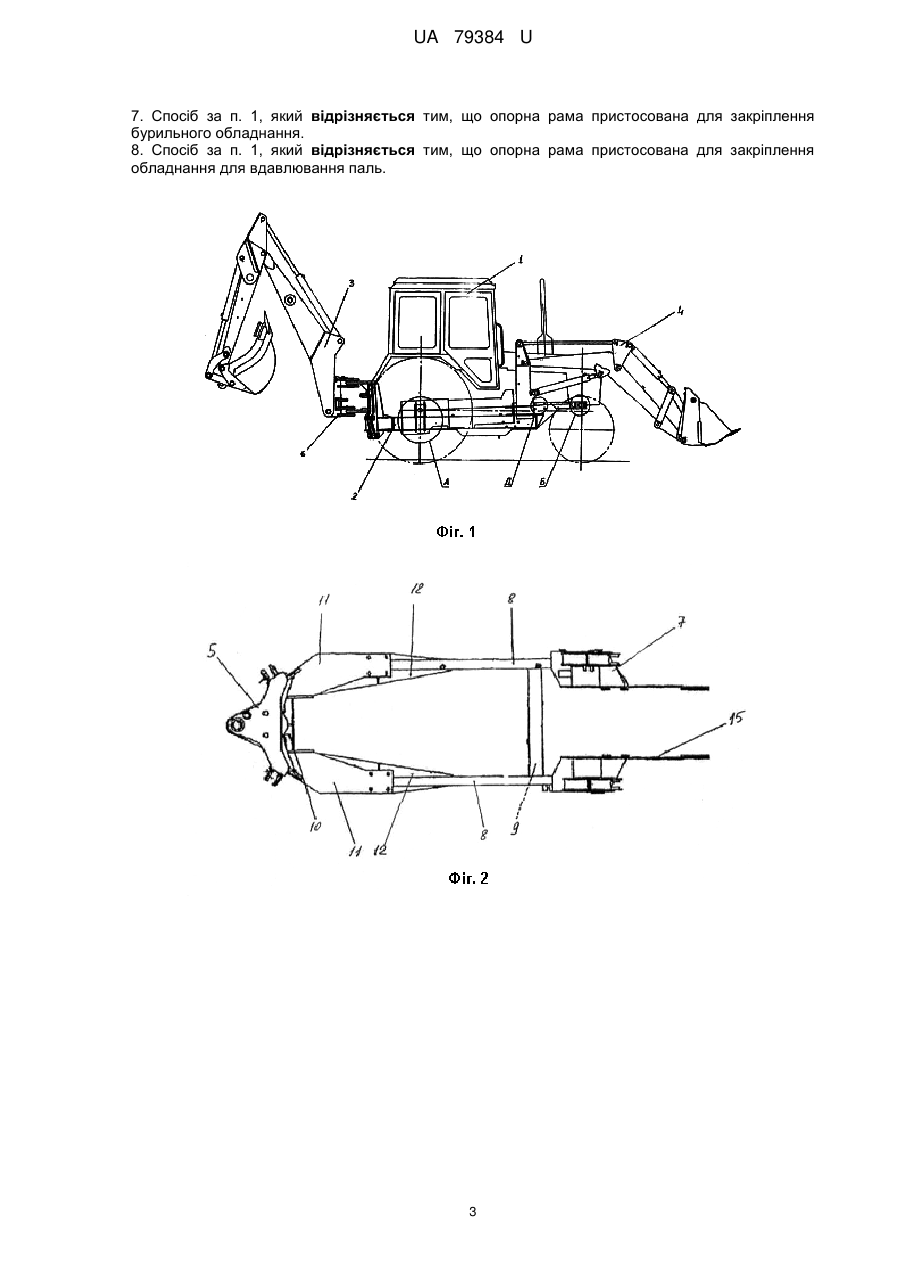

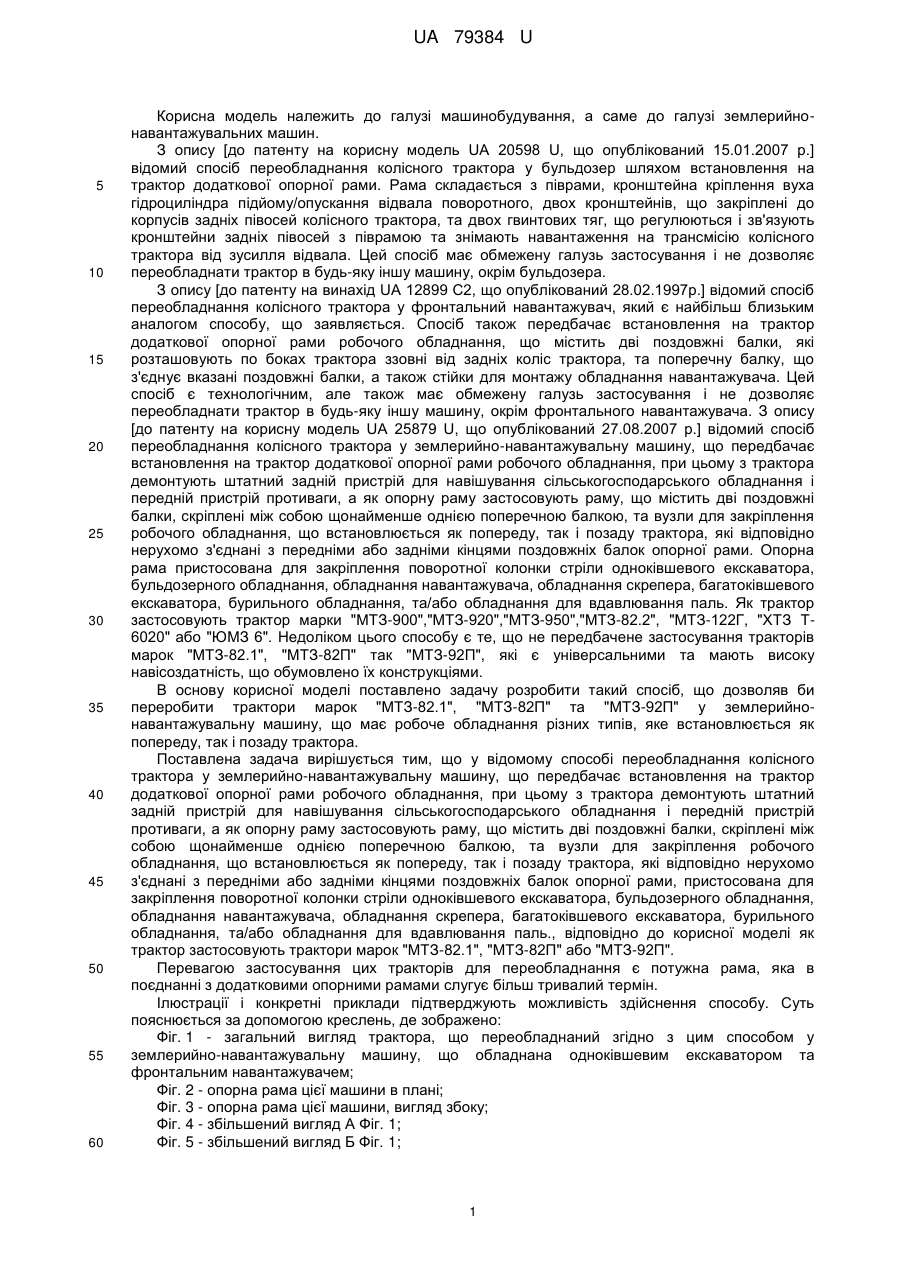

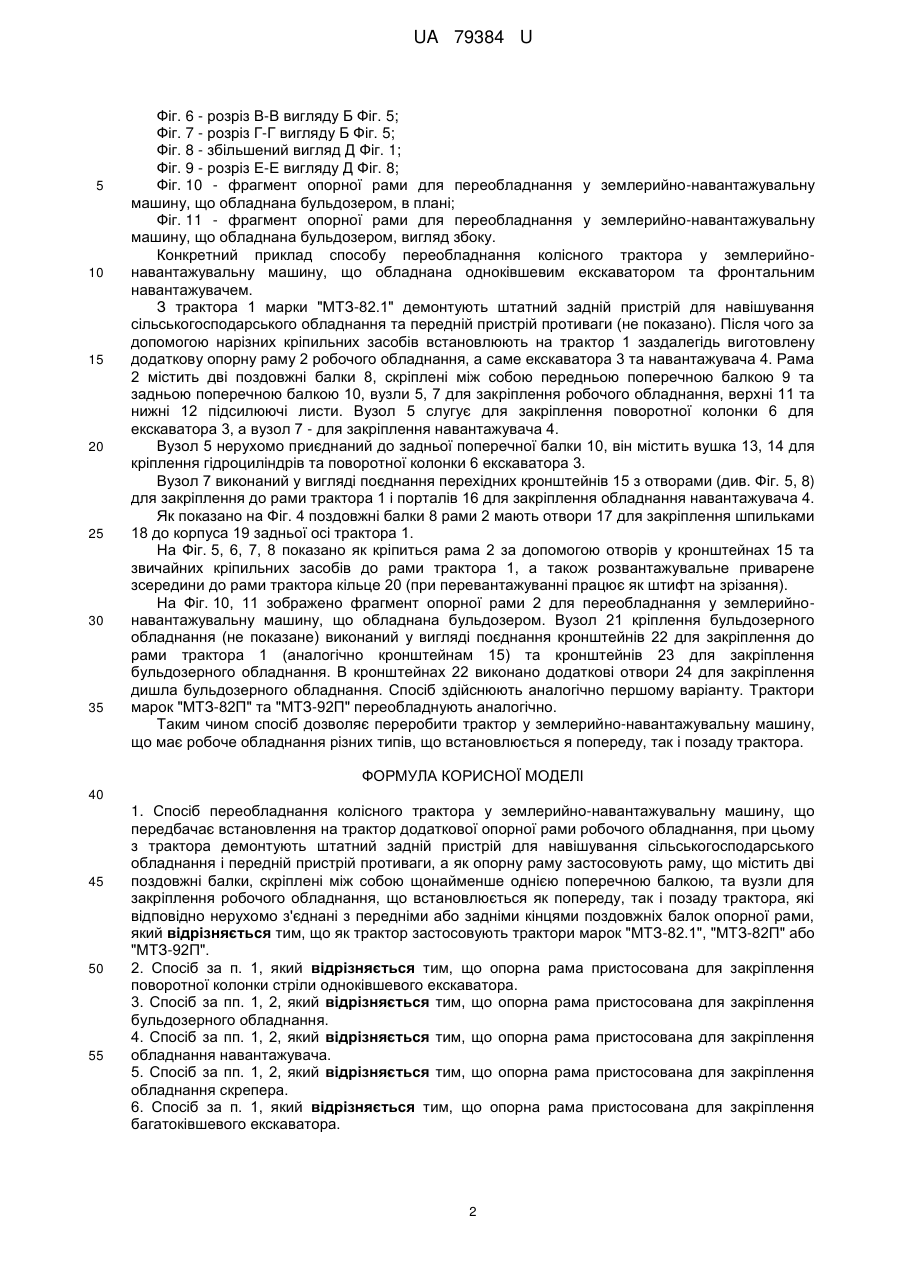

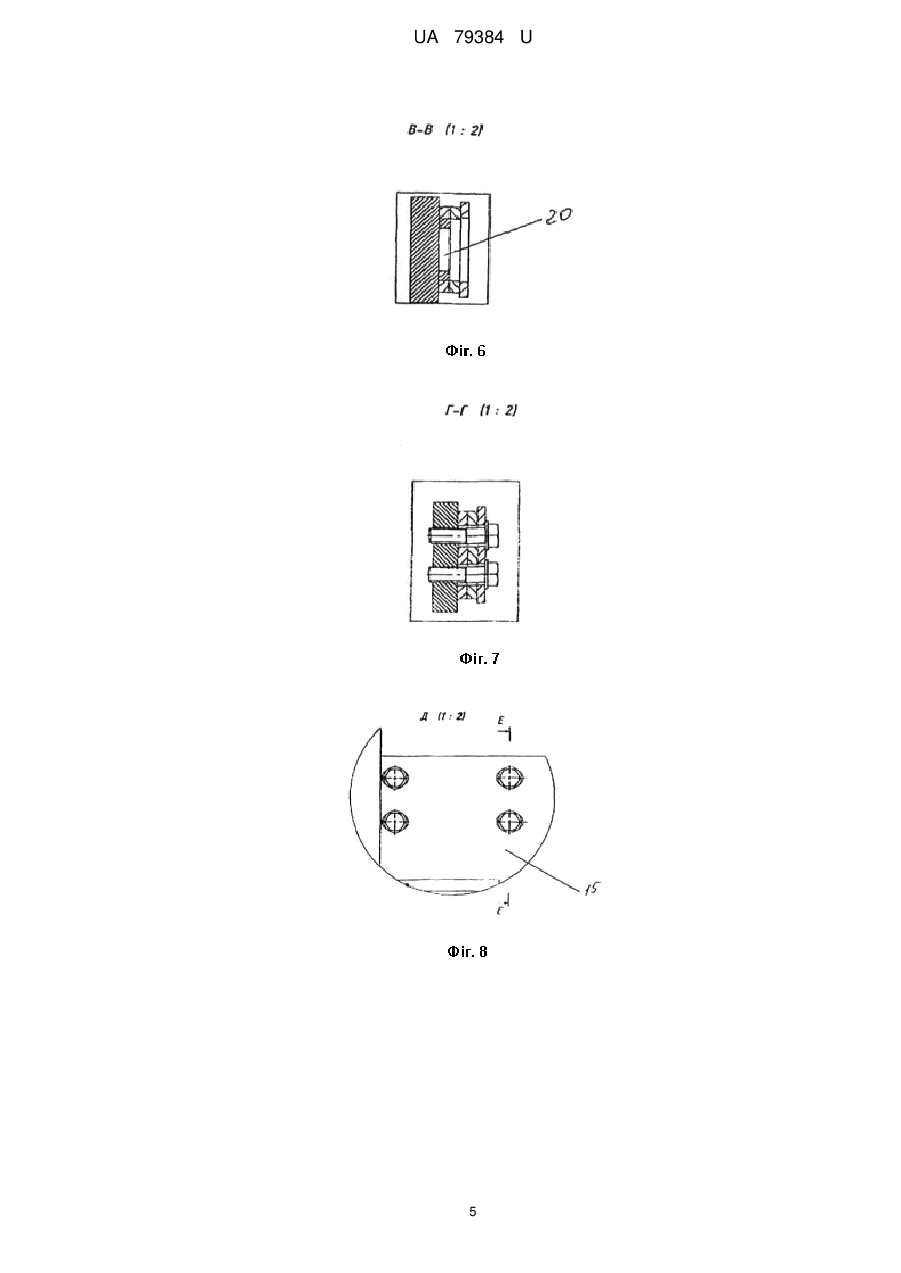

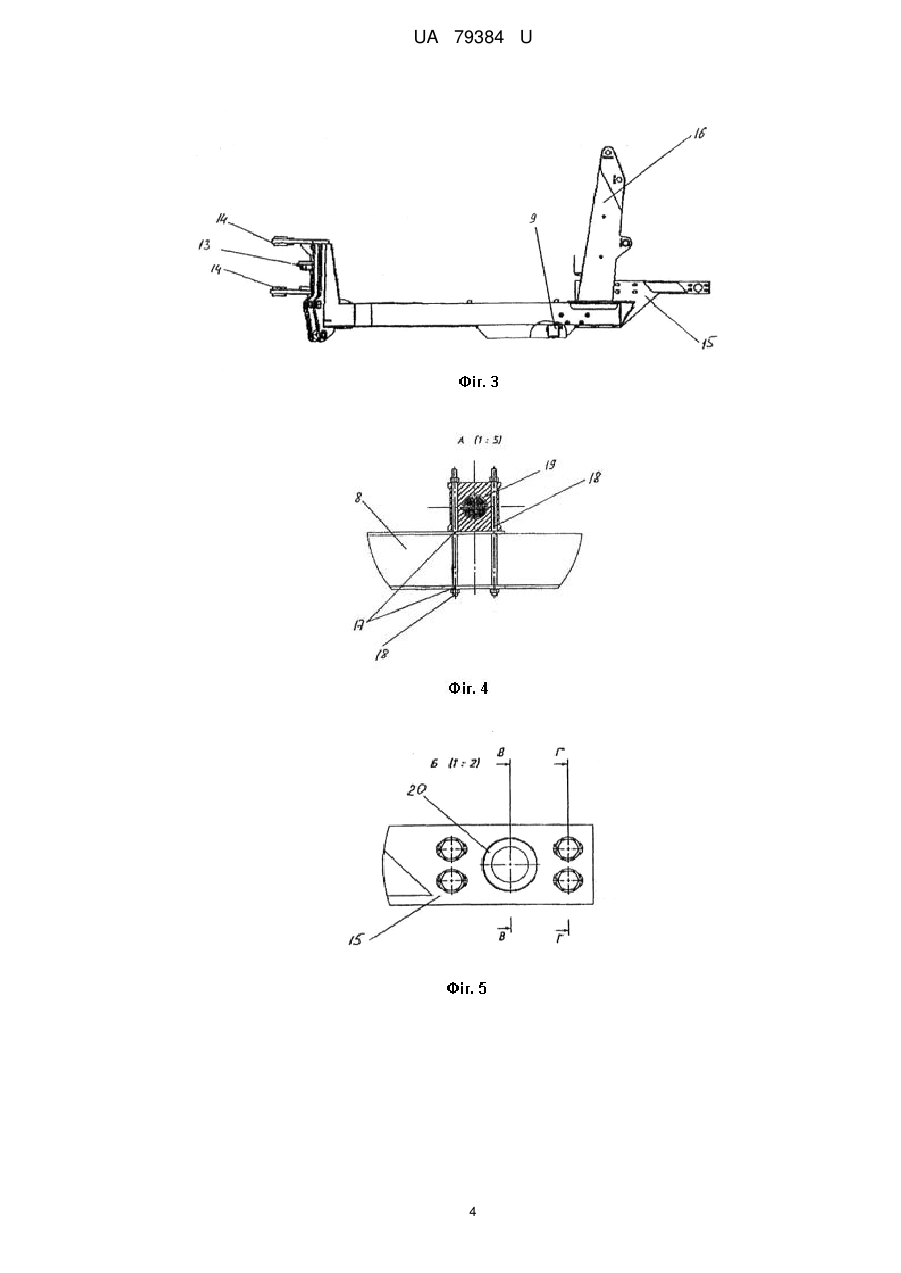

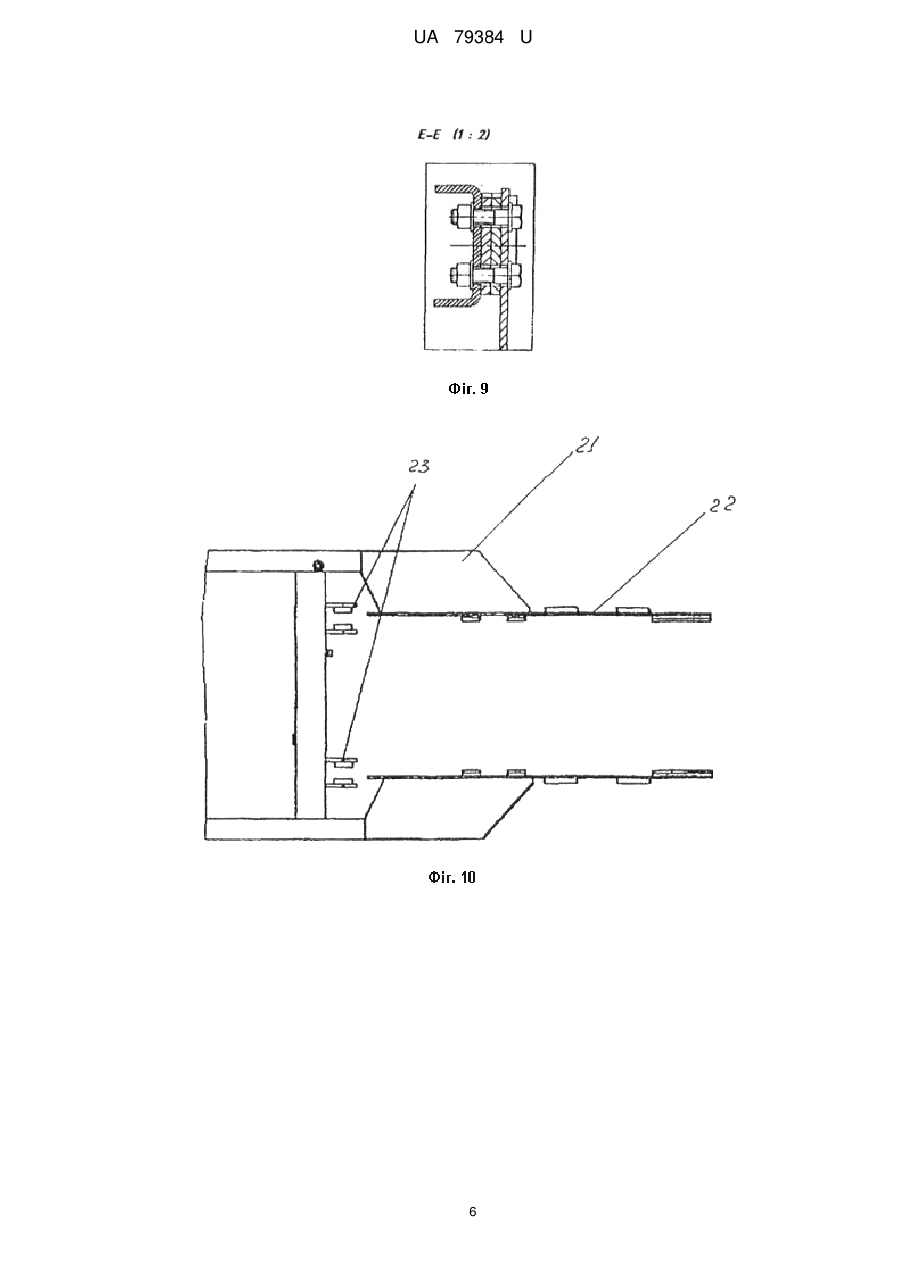

Реферат: Спосіб переобладнання колісного трактора у землерийно-навантажувальну машину, що передбачає встановлення на трактор додаткової опорної рами робочого обладнання, при цьому з трактора демонтують штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, а як опорну раму застосовують раму, що містить дві поздовжні балки, скріплені між собою щонайменше однією поперечною балкою, та вузли для закріплення робочого обладнання, що встановлюється як попереду, так і позаду трактора, які відповідно нерухомо з'єднані з передніми або задніми кінцями поздовжніх балок опорної рами. Як трактор застосовують трактори марок "МТЗ-82.1", "МТЗ-82П" або "МТЗ-92П". UA 79384 U (54) СПОСІБ ПЕРЕОБЛАДНАННЯ КОЛІСНОГО ТРАКТОРА У ЗЕМЛЕРИЙНО-НАВАНТАЖУВАЛЬНУ МАШИНУ UA 79384 U UA 79384 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до галузі землерийнонавантажувальних машин. З опису [до патенту на корисну модель UA 20598 U, що опублікований 15.01.2007 р.] відомий спосіб переобладнання колісного трактора у бульдозер шляхом встановлення на трактор додаткової опорної рами. Рама складається з піврами, кронштейна кріплення вуха гідроциліндра підйому/опускання відвала поворотного, двох кронштейнів, що закріплені до корпусів задніх півосей колісного трактора, та двох гвинтових тяг, що регулюються і зв'язують кронштейни задніх півосей з піврамою та знімають навантаження на трансмісію колісного трактора від зусилля відвала. Цей спосіб має обмежену галузь застосування і не дозволяє переобладнати трактор в будь-яку іншу машину, окрім бульдозера. З опису [до патенту на винахід UA 12899 С2, що опублікований 28.02.1997р.] відомий спосіб переобладнання колісного трактора у фронтальний навантажувач, який є найбільш близьким аналогом способу, що заявляється. Спосіб також передбачає встановлення на трактор додаткової опорної рами робочого обладнання, що містить дві поздовжні балки, які розташовують по боках трактора ззовні від задніх коліс трактора, та поперечну балку, що з'єднує вказані поздовжні балки, а також стійки для монтажу обладнання навантажувача. Цей спосіб є технологічним, але також має обмежену галузь застосування і не дозволяє переобладнати трактор в будь-яку іншу машину, окрім фронтального навантажувача. З опису [до патенту на корисну модель UA 25879 U, що опублікований 27.08.2007 p.] відомий спосіб переобладнання колісного трактора у землерийно-навантажувальну машину, що передбачає встановлення на трактор додаткової опорної рами робочого обладнання, при цьому з трактора демонтують штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, а як опорну раму застосовують раму, що містить дві поздовжні балки, скріплені між собою щонайменше однією поперечною балкою, та вузли для закріплення робочого обладнання, що встановлюється як попереду, так і позаду трактора, які відповідно нерухомо з'єднані з передніми або задніми кінцями поздовжніх балок опорної рами. Опорна рама пристосована для закріплення поворотної колонки стріли одноківшевого екскаватора, бульдозерного обладнання, обладнання навантажувача, обладнання скрепера, багатоківшевого екскаватора, бурильного обладнання, та/або обладнання для вдавлювання паль. Як трактор застосовують трактор марки "МТЗ-900","МТЗ-920","МТЗ-950","МТЗ-82.2", "МТЗ-122Г, "ХТЗ Т6020" або "ЮМЗ 6". Недоліком цього способу є те, що не передбачене застосування тракторів марок "МТЗ-82.1", "МТЗ-82П" так "МТЗ-92П", які є універсальними та мають високу навісоздатність, що обумовлено їх конструкціями. В основу корисної моделі поставлено задачу розробити такий спосіб, що дозволяв би переробити трактори марок "МТЗ-82.1", "МТЗ-82П" та "МТЗ-92П" у землерийнонавантажувальну машину, що має робоче обладнання різних типів, яке встановлюється як попереду, так і позаду трактора. Поставлена задача вирішується тим, що у відомому способі переобладнання колісного трактора у землерийно-навантажувальну машину, що передбачає встановлення на трактор додаткової опорної рами робочого обладнання, при цьому з трактора демонтують штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, а як опорну раму застосовують раму, що містить дві поздовжні балки, скріплені між собою щонайменше однією поперечною балкою, та вузли для закріплення робочого обладнання, що встановлюється як попереду, так і позаду трактора, які відповідно нерухомо з'єднані з передніми або задніми кінцями поздовжніх балок опорної рами, пристосована для закріплення поворотної колонки стріли одноківшевого екскаватора, бульдозерного обладнання, обладнання навантажувача, обладнання скрепера, багатоківшевого екскаватора, бурильного обладнання, та/або обладнання для вдавлювання паль., відповідно до корисної моделі як трактор застосовують трактори марок "МТЗ-82.1", "МТЗ-82П" або "МТЗ-92П". Перевагою застосування цих тракторів для переобладнання є потужна рама, яка в поєднанні з додатковими опорними рамами слугує більш тривалий термін. Ілюстрації і конкретні приклади підтверджують можливість здійснення способу. Суть пояснюється за допомогою креслень, де зображено: Фіг. 1 - загальний вигляд трактора, що переобладнаний згідно з цим способом у землерийно-навантажувальну машину, що обладнана одноківшевим екскаватором та фронтальним навантажувачем; Фіг. 2 - опорна рама цієї машини в плані; Фіг. 3 - опорна рама цієї машини, вигляд збоку; Фіг. 4 - збільшений вигляд А Фіг. 1; Фіг. 5 - збільшений вигляд Б Фіг. 1; 1 UA 79384 U 5 10 15 20 25 30 35 Фіг. 6 - розріз В-В вигляду Б Фіг. 5; Фіг. 7 - розріз Г-Г вигляду Б Фіг. 5; Фіг. 8 - збільшений вигляд Д Фіг. 1; Фіг. 9 - розріз Е-Е вигляду Д Фіг. 8; Фіг. 10 - фрагмент опорної рами для переобладнання у землерийно-навантажувальну машину, що обладнана бульдозером, в плані; Фіг. 11 - фрагмент опорної рами для переобладнання у землерийно-навантажувальну машину, що обладнана бульдозером, вигляд збоку. Конкретний приклад способу переобладнання колісного трактора у землерийнонавантажувальну машину, що обладнана одноківшевим екскаватором та фронтальним навантажувачем. З трактора 1 марки "МТЗ-82.1" демонтують штатний задній пристрій для навішування сільськогосподарського обладнання та передній пристрій противаги (не показано). Після чого за допомогою нарізних кріпильних засобів встановлюють на трактор 1 заздалегідь виготовлену додаткову опорну раму 2 робочого обладнання, а саме екскаватора 3 та навантажувача 4. Рама 2 містить дві поздовжні балки 8, скріплені між собою передньою поперечною балкою 9 та задньою поперечною балкою 10, вузли 5, 7 для закріплення робочого обладнання, верхні 11 та нижні 12 підсилюючі листи. Вузол 5 слугує для закріплення поворотної колонки 6 для екскаватора 3, а вузол 7 - для закріплення навантажувача 4. Вузол 5 нерухомо приєднаний до задньої поперечної балки 10, він містить вушка 13, 14 для кріплення гідроциліндрів та поворотної колонки 6 екскаватора 3. Вузол 7 виконаний у вигляді поєднання перехідних кронштейнів 15 з отворами (див. Фіг. 5, 8) для закріплення до рами трактора 1 і порталів 16 для закріплення обладнання навантажувача 4. Як показано на Фіг. 4 поздовжні балки 8 рами 2 мають отвори 17 для закріплення шпильками 18 до корпуса 19 задньої осі трактора 1. На Фіг. 5, 6, 7, 8 показано як кріпиться рама 2 за допомогою отворів у кронштейнах 15 та звичайних кріпильних засобів до рами трактора 1, а також розвантажувальне приварене зсередини до рами трактора кільце 20 (при перевантажуванні працює як штифт на зрізання). На Фіг. 10, 11 зображено фрагмент опорної рами 2 для переобладнання у землерийнонавантажувальну машину, що обладнана бульдозером. Вузол 21 кріплення бульдозерного обладнання (не показане) виконаний у вигляді поєднання кронштейнів 22 для закріплення до рами трактора 1 (аналогічно кронштейнам 15) та кронштейнів 23 для закріплення бульдозерного обладнання. В кронштейнах 22 виконано додаткові отвори 24 для закріплення дишла бульдозерного обладнання. Спосіб здійснюють аналогічно першому варіанту. Трактори марок "МТЗ-82П" та "МТЗ-92П" переобладнують аналогічно. Таким чином спосіб дозволяє переробити трактор у землерийно-навантажувальну машину, що має робоче обладнання різних типів, що встановлюється я попереду, так і позаду трактора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Спосіб переобладнання колісного трактора у землерийно-навантажувальну машину, що передбачає встановлення на трактор додаткової опорної рами робочого обладнання, при цьому з трактора демонтують штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, а як опорну раму застосовують раму, що містить дві поздовжні балки, скріплені між собою щонайменше однією поперечною балкою, та вузли для закріплення робочого обладнання, що встановлюється як попереду, так і позаду трактора, які відповідно нерухомо з'єднані з передніми або задніми кінцями поздовжніх балок опорної рами, який відрізняється тим, що як трактор застосовують трактори марок "МТЗ-82.1", "МТЗ-82П" або "МТЗ-92П". 2. Спосіб за п. 1, який відрізняється тим, що опорна рама пристосована для закріплення поворотної колонки стріли одноківшевого екскаватора. 3. Спосіб за пп. 1, 2, який відрізняється тим, що опорна рама пристосована для закріплення бульдозерного обладнання. 4. Спосіб за пп. 1, 2, який відрізняється тим, що опорна рама пристосована для закріплення обладнання навантажувача. 5. Спосіб за пп. 1, 2, який відрізняється тим, що опорна рама пристосована для закріплення обладнання скрепера. 6. Спосіб за п. 1, який відрізняється тим, що опорна рама пристосована для закріплення багатоківшевого екскаватора. 2 UA 79384 U 7. Спосіб за п. 1, який відрізняється тим, що опорна рама пристосована для закріплення бурильного обладнання. 8. Спосіб за п. 1, який відрізняється тим, що опорна рама пристосована для закріплення обладнання для вдавлювання паль. 3 UA 79384 U 4 UA 79384 U 5 UA 79384 U 6 UA 79384 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
