Музична система для створення сюжету у “караоке”

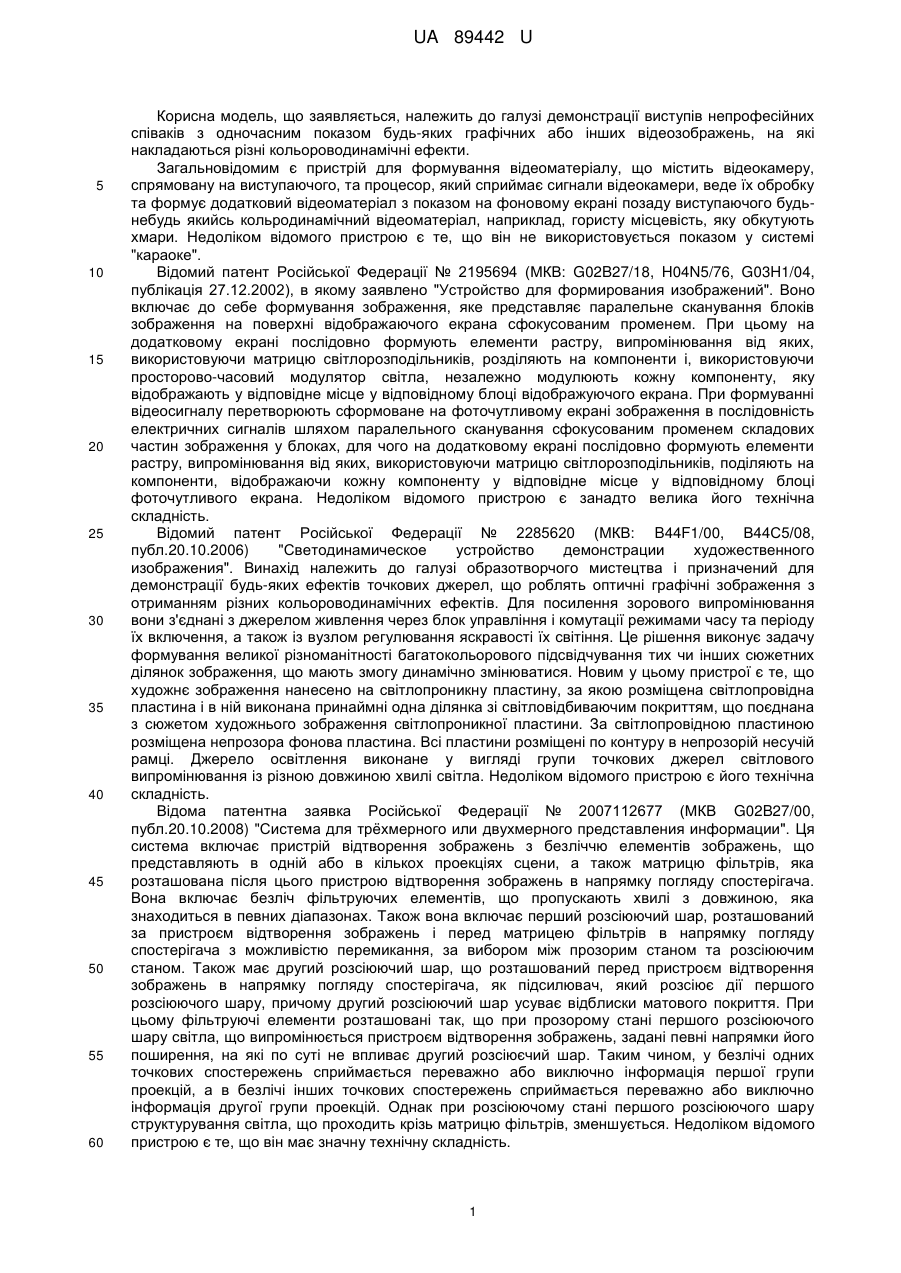

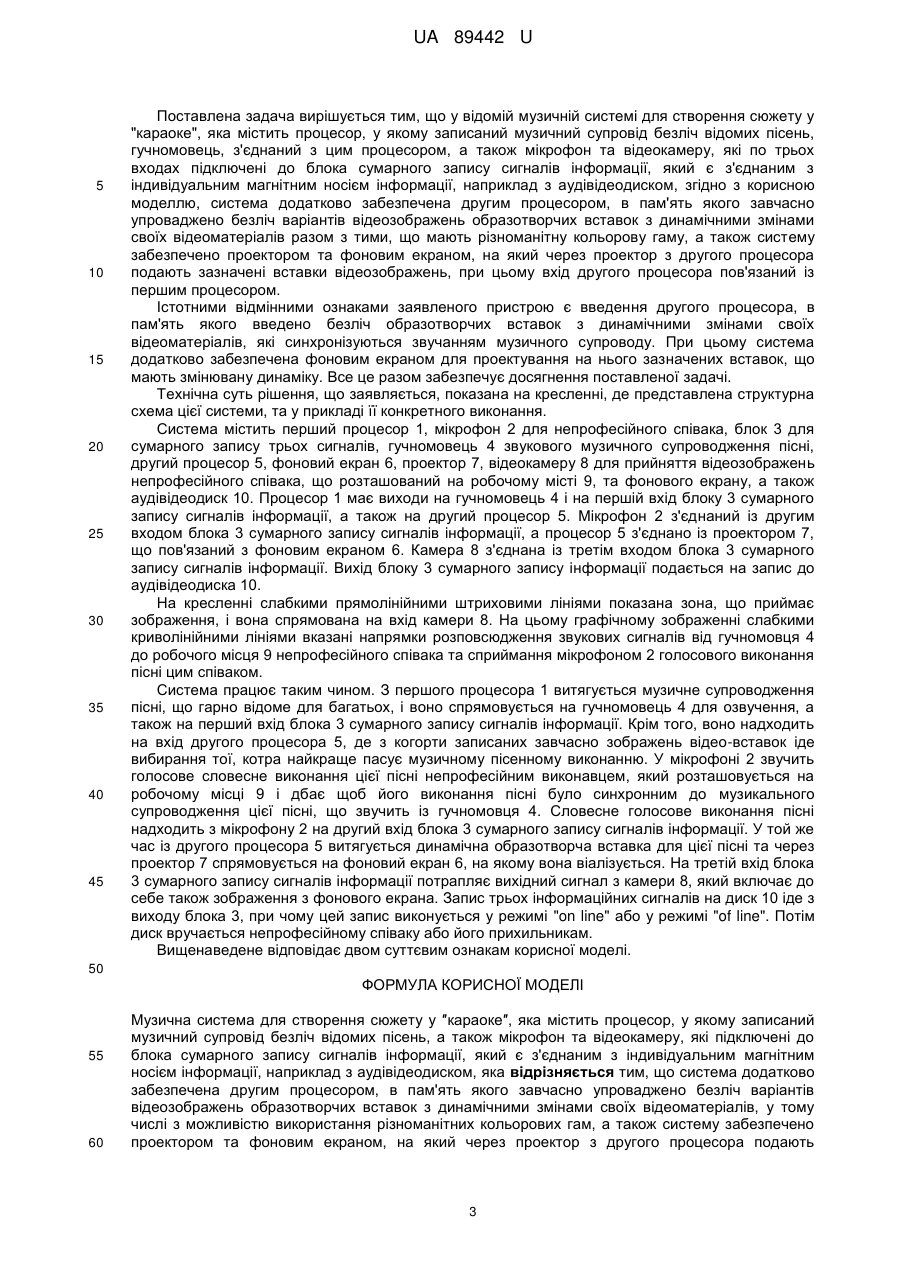

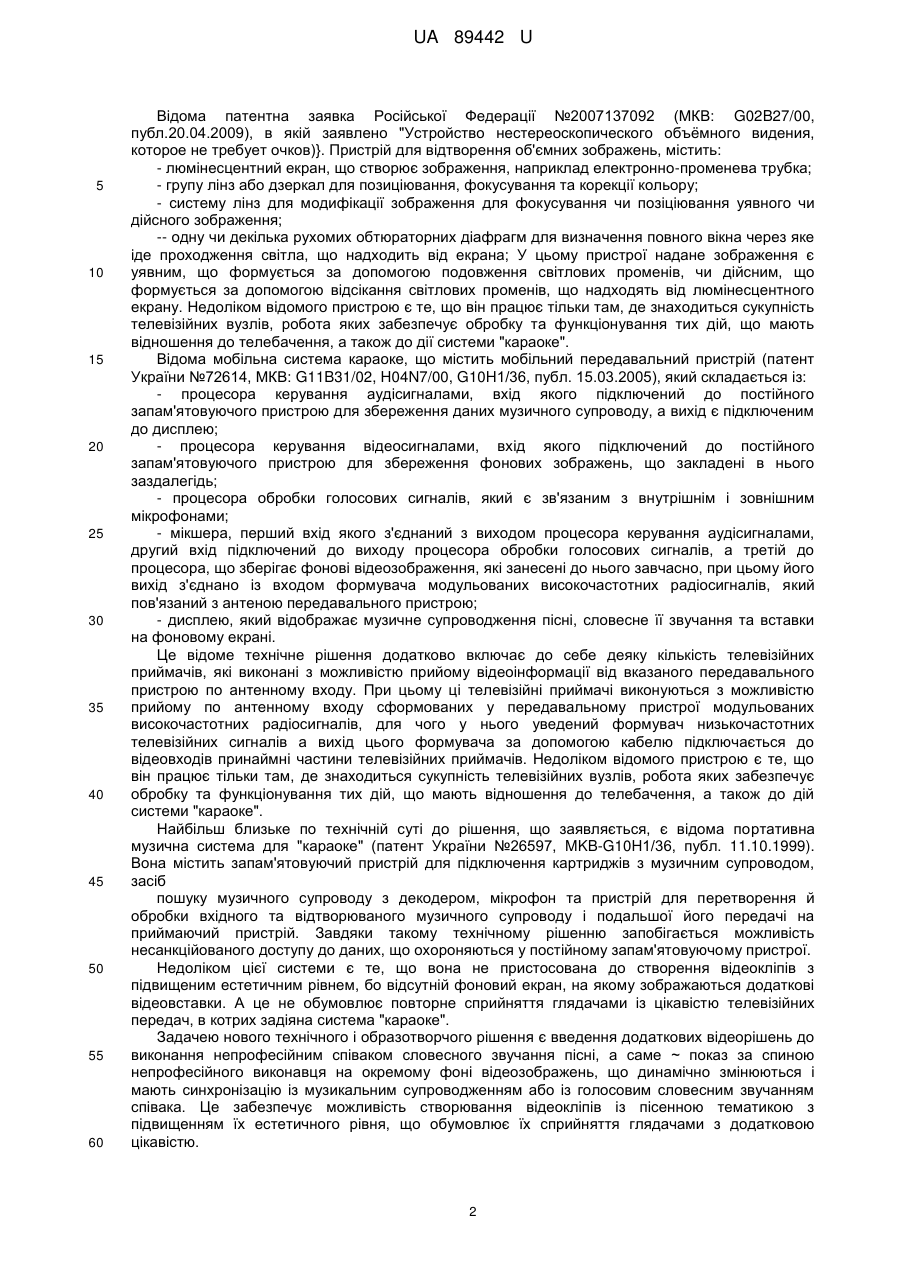

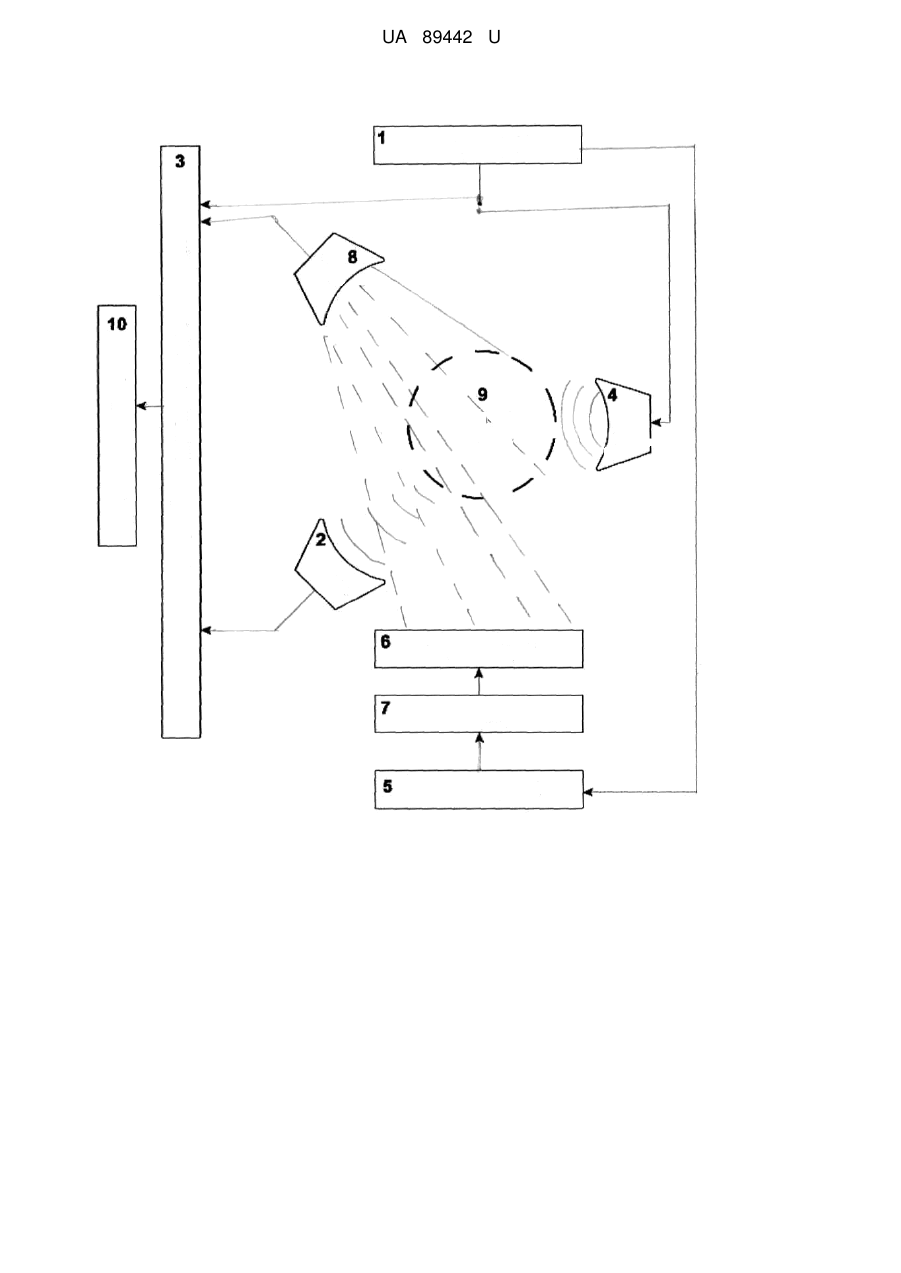

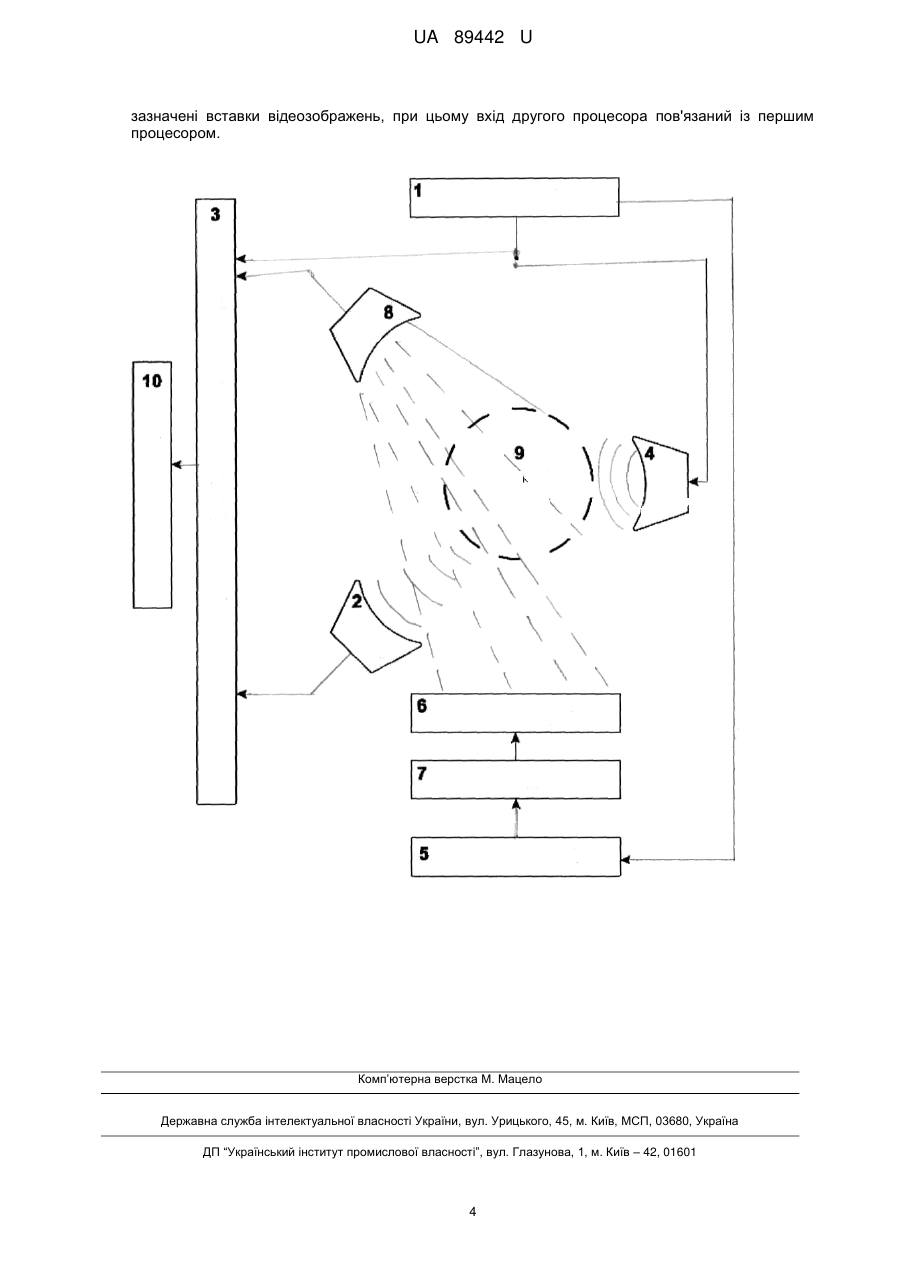

Реферат: UA 89442 U UA 89442 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі демонстрації виступів непрофесійних співаків з одночасним показом будь-яких графічних або інших відеозображень, на які накладаються різні кольороводинамічні ефекти. Загальновідомим є пристрій для формування відеоматеріалу, що містить відеокамеру, спрямовану на виступаючого, та процесор, який сприймає сигнали відеокамери, веде їх обробку та формує додатковий відеоматеріал з показом на фоновому екрані позаду виступаючого будьнебудь якийсь кольродинамічний відеоматеріал, наприклад, гористу місцевість, яку обкутують хмари. Недоліком відомого пристрою є те, що він не використовується показом у системі "караоке". Відомий патент Російської Федерації № 2195694 (МКВ: G02B27/18, H04N5/76, G03H1/04, публікація 27.12.2002), в якому заявлено "Устройство для формирования изображений". Воно включає до себе формування зображення, яке представляє паралельне сканування блоків зображення на поверхні відображаючого екрана сфокусованим променем. При цьому на додатковому екрані послідовно формують елементи растру, випромінювання від яких, використовуючи матрицю світлорозподільників, розділяють на компоненти і, використовуючи просторово-часовий модулятор світла, незалежно модулюють кожну компоненту, яку відображають у відповідне місце у відповідному блоці відображуючого екрана. При формуванні відеосигналу перетворюють сформоване на фоточутливому екрані зображення в послідовність електричних сигналів шляхом паралельного сканування сфокусованим променем складових частин зображення у блоках, для чого на додатковому екрані послідовно формують елементи растру, випромінювання від яких, використовуючи матрицю світлорозподільників, поділяють на компоненти, відображаючи кожну компоненту у відповідне місце у відповідному блоці фоточутливого екрана. Недоліком відомого пристрою є занадто велика його технічна складність. Відомий патент Російської Федерації № 2285620 (МКВ: B44F1/00, В44С5/08, публ.20.10.2006) "Светодинамическое устройство демонстрации художественного изображения". Винахід належить до галузі образотворчого мистецтва і призначений для демонстрації будь-яких ефектів точкових джерел, що роблять оптичні графічні зображення з отриманням різних кольороводинамічних ефектів. Для посилення зорового випромінювання вони з'єднані з джерелом живлення через блок управління і комутації режимами часу та періоду їх включення, а також із вузлом регулювання яскравості їх світіння. Це рішення виконує задачу формування великої різноманітності багатокольорового підсвідчування тих чи інших сюжетних ділянок зображення, що мають змогу динамічно змінюватися. Новим у цьому пристрої є те, що художнє зображення нанесено на світлопроникну пластину, за якою розміщена світлопровідна пластина і в ній виконана принаймні одна ділянка зі світловідбиваючим покриттям, що поєднана з сюжетом художнього зображення світлопроникної пластини. За світлопровідною пластиною розміщена непрозора фонова пластина. Всі пластини розміщені по контуру в непрозорій несучій рамці. Джерело освітлення виконане у вигляді групи точкових джерел світлового випромінювання із різною довжиною хвилі світла. Недоліком відомого пристрою є його технічна складність. Відома патентна заявка Російської Федерації № 2007112677 (МКВ G02B27/00, публ.20.10.2008) "Система для трёхмерного или двухмерного представления информации". Ця система включає пристрій відтворення зображень з безліччю елементів зображень, що представляють в одній або в кількох проекціях сцени, а також матрицю фільтрів, яка розташована після цього пристрою відтворення зображень в напрямку погляду спостерігача. Вона включає безліч фільтруючих елементів, що пропускають хвилі з довжиною, яка знаходиться в певних діапазонах. Також вона включає перший розсіюючий шар, розташований за пристроєм відтворення зображень і перед матрицею фільтрів в напрямку погляду спостерігача з можливістю перемикання, за вибором між прозорим станом та розсіюючим станом. Також має другий розсіюючий шар, що розташований перед пристроєм відтворення зображень в напрямку погляду спостерігача, як підсилювач, який розсіює дії першого розсіюючого шару, причому другий розсіюючий шар усуває відблиски матового покриття. При цьому фільтруючі елементи розташовані так, що при прозорому стані першого розсіюючого шару світла, що випромінюється пристроєм відтворення зображень, задані певні напрямки його поширення, на які по суті не впливаєдругий розсіюєчий шар. Таким чином, у безлічі одних точкових спостережень сприймається переважно або виключно інформація першої групи проекцій, а в безлічі інших точкових спостережень сприймається переважно або виключно інформація другої групи проекцій. Однак при розсіюючому стані першого розсіюючого шару структурування світла, що проходить крізь матрицю фільтрів, зменшується. Недоліком відомого пристрою є те, що він має значну технічну складність. 1 UA 89442 U 5 10 15 20 25 30 35 40 45 50 55 60 Відома патентна заявка Російської Федерації №2007137092 (МКВ: G02B27/00, публ.20.04.2009), в якій заявлено "Устройство нестереоскопического объёмного видения, которое не требует очков)}. Пристрій для відтворення об'ємних зображень, містить: - люмінесцентний екран, що створює зображення, наприклад електронно-променева трубка; - групу лінз або дзеркал для позиціювання, фокусування та корекції кольору; - систему лінз для модифікації зображення для фокусування чи позіціювання уявного чи дійсного зображення; -- одну чи декілька рухомих обтюраторних діафрагм для визначення повного вікна через яке іде проходження світла, що надходить від екрана; У цьому пристрої надане зображення є уявним, що формується за допомогою подовження світлових променів, чи дійсним, що формується за допомогою відсікання світлових променів, що надходять від люмінесцентного екрану. Недоліком відомого пристрою є те, що він працює тільки там, де знаходиться сукупність телевізійних вузлів, робота яких забезпечує обробку та функціонування тих дій, що мають відношення до телебачення, а також до дії системи "караоке". Відома мобільна система караоке, що містить мобільний передавальний пристрій (патент України №72614, МКВ: G11B31/02, H04N7/00, G10H1/36, публ. 15.03.2005), який складається із: - процесора керування аудісигналами, вхід якого підключений до постійного запам'ятовуючого пристрою для збереження даних музичного супроводу, а вихід є підключеним до дисплею; - процесора керування відеосигналами, вхід якого підключений до постійного запам'ятовуючого пристрою для збереження фонових зображень, що закладені в нього заздалегідь; - процесора обробки голосових сигналів, який є зв'язаним з внутрішнім і зовнішним мікрофонами; - мікшера, перший вхід якого з'єднаний з виходом процесора керування аудісигналами, другий вхід підключений до виходу процесора обробки голосових сигналів, а третій до процесора, що зберігає фонові відеозображення, які занесені до нього завчасно, при цьому його вихід з'єднано із входом формувача модульованих високочастотних радіосигналів, який пов'язаний з антеною передавального пристрою; - дисплею, який відображає музичне супроводження пісні, словесне її звучання та вставки на фоновому екрані. Це відоме технічне рішення додатково включає до себе деяку кількість телевізійних приймачів, які виконані з можливістю прийому відеоінформації від вказаного передавального пристрою по антенному входу. При цьому ці телевізійні приймачі виконуються з можливістю прийому по антенному входу сформованих у передавальному пристрої модульованих високочастотних радіосигналів, для чого у нього уведений формувач низькочастотних телевізійних сигналів а вихід цього формувача за допомогою кабелю підключається до відеовходів принаймні частини телевізійних приймачів. Недоліком відомого пристрою є те, що він працює тільки там, де знаходиться сукупність телевізійних вузлів, робота яких забезпечує обробку та функціонування тих дій, що мають відношення до телебачення, а також до дій системи "караоке". Найбільш близьке по технічній суті до рішення, що заявляється, є відома портативна музична система для "караоке" (патент України №26597, MKB-G10H1/36, публ. 11.10.1999). Вона містить запам'ятовуючий пристрій для підключення картриджів з музичним супроводом, засіб пошуку музичного супроводу з декодером, мікрофон та пристрій для перетворення й обробки вхідного та відтворюваного музичного супроводу і подальшої його передачі на приймаючий пристрій. Завдяки такому технічному рішенню запобігається можливість несанкційованого доступу до даних, що охороняються у постійному запам'ятовуючому пристрої. Недоліком цієї системи є те, що вона не пристосована до створення відеокліпів з підвищеним естетичним рівнем, бо відсутній фоновий екран, на якому зображаються додаткові відеовставки. А це не обумовлює повторне сприйняття глядачами із цікавістю телевізійних передач, в котрих задіяна система "караоке". Задачею нового технічного і образотворчого рішення є введення додаткових відеорішень до виконаннянепрофесійним співаком словесного звучання пісні, а саме ~ показ за спиною непрофесійного виконавця на окремому фоні відеозображень, що динамічно змінюються і мають синхронізацію із музикальним супроводженням або із голосовим словесним звучанням співака. Це забезпечує можливість створювання відеокліпів із пісенною тематикою з підвищенням їх естетичного рівня, що обумовлює їх сприйняття глядачами з додатковою цікавістю. 2 UA 89442 U 5 10 15 20 25 30 35 40 45 Поставлена задача вирішується тим, що у відомій музичній системі для створення сюжету у "караоке", яка містить процесор, у якому записаний музичний супровід безліч відомих пісень, гучномовець, з'єднаний з цим процесором, а також мікрофон та відеокамеру, які по трьох входах підключені до блока сумарного запису сигналів інформації, який є з'єднаним з індивідуальним магнітним носієм інформації, наприклад з аудівідеодиском, згідно з корисною моделлю, система додатково забезпечена другим процесором, в пам'ять якого завчасно упроваджено безліч варіантів відеозображень образотворчих вставок з динамічними змінами своїх відеоматеріалів разом з тими, що мають різноманітну кольорову гаму, а також систему забезпечено проектором та фоновим екраном, на який через проектор з другого процесора подають зазначені вставки відеозображень, при цьому вхід другого процесора пов'язаний із першим процесором. Істотними відмінними ознаками заявленого пристрою є введення другого процесора, в пам'ять якого введено безліч образотворчих вставок з динамічними змінами своїх відеоматеріалів, які синхронізуються звучанням музичного супроводу. При цьому система додатково забезпечена фоновим екраном для проектування на нього зазначених вставок, що мають змінювану динаміку. Все це разом забезпечує досягнення поставленої задачі. Технічна суть рішення, що заявляється, показана на кресленні, де представлена структурна схема цієї системи, та у прикладі її конкретного виконання. Система містить перший процесор 1, мікрофон 2 для непрофесійного співака, блок 3 для сумарного запису трьох сигналів, гучномовець 4 звукового музичного супроводження пісні, другий процесор 5, фоновий екран 6, проектор 7, відеокамеру 8 для прийняття відеозображень непрофесійного співака, що розташований на робочому місті 9, та фонового екрану, а також аудівідеодиск 10. Процесор 1 має виходи на гучномовець 4 і на першій вхід блоку 3 сумарного запису сигналів інформації, а також на другий процесор 5. Мікрофон 2 з'єднаний із другим входом блока 3 сумарного запису сигналів інформації, а процесор 5 з'єднано із проектором 7, що пов'язаний з фоновим екраном 6. Камера 8 з'єднана із третім входом блока 3 сумарного запису сигналів інформації. Вихід блоку 3 сумарного запису інформації подається на запис до аудівідеодиска 10. На кресленні слабкими прямолінійними штриховими лініями показана зона, що приймає зображення, і вона спрямована на вхід камери 8. На цьому графічному зображенні слабкими криволінійними лініями вказані напрямки розповсюдження звукових сигналів від гучномовця 4 до робочого місця 9 непрофесійного співака та сприймання мікрофоном 2 голосового виконання пісні цим співаком. Система працює таким чином. З першого процесора 1 витягується музичне супроводження пісні, що гарно відоме для багатьох, і воно спрямовується на гучномовець 4 для озвучення, а також на перший вхід блока 3 сумарного запису сигналів інформації. Крім того, воно надходить на вхід другого процесора 5, де з когорти записаних завчасно зображень відео-вставок іде вибирання тої, котра найкраще пасує музичному пісенному виконанню. У мікрофоні 2 звучить голосове словесне виконання цієї пісні непрофесійним виконавцем, який розташовується на робочому місці 9 і дбає щоб його виконання пісні було синхронним до музикального супроводження цієї пісні, що звучить із гучномовця 4. Словесне голосове виконання пісні надходить з мікрофону 2 на другий вхід блока 3 сумарного запису сигналів інформації. У той же час із другого процесора 5 витягується динамічна образотворча вставка для цієї пісні та через проектор 7 спрямовується на фоновий екран 6, на якому вона віалізується. На третій вхід блока 3 сумарного запису сигналів інформації потрапляє вихідний сигнал з камери 8, який включає до себе також зображення з фонового екрана. Запис трьох інформаційних сигналів на диск 10 іде з виходу блока 3, при чому цей запис виконується у режимі "on line" або у режимі "of line". Потім диск вручається непрофесійному співаку або його прихильникам. Вищенаведене відповідає двом суттєвим ознакам корисної моделі. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Музична система для створення сюжету у ″караоке″, яка містить процесор, у якому записаний музичний супровід безліч відомих пісень, а також мікрофон та відеокамеру, які підключені до блока сумарного запису сигналів інформації, який є з'єднаним з індивідуальним магнітним носієм інформації, наприклад з аудівідеодиском, яка відрізняється тим, що система додатково забезпечена другим процесором, в пам'ять якого завчасно упроваджено безліч варіантів відеозображень образотворчих вставок з динамічними змінами своїх відеоматеріалів, у тому числі з можливістю використання різноманітних кольорових гам, а також систему забезпечено проектором та фоновим екраном, на який через проектор з другого процесора подають 3 UA 89442 U зазначені вставки відеозображень, при цьому вхід другого процесора пов'язаний із першим процесором. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
