Броньова перешкода

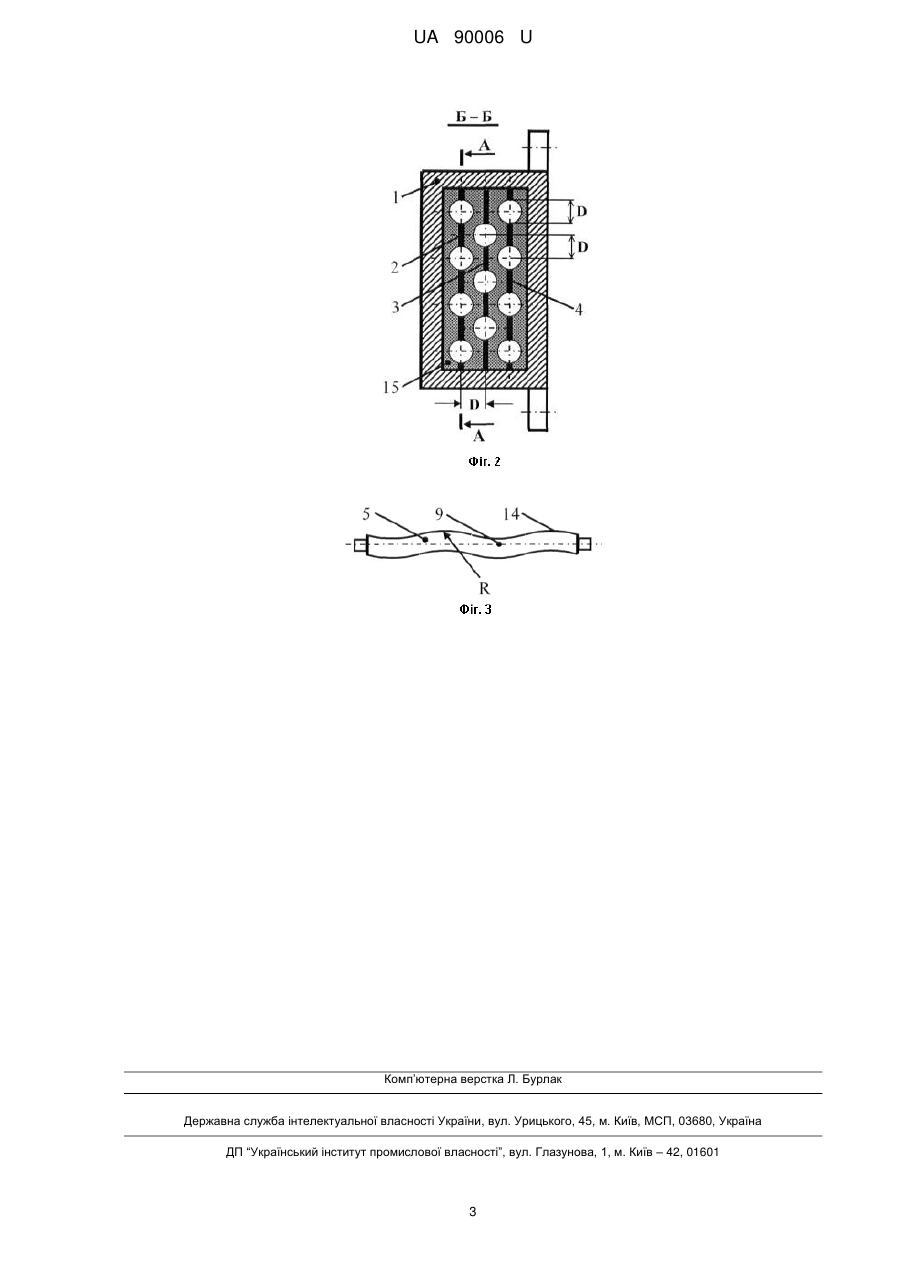

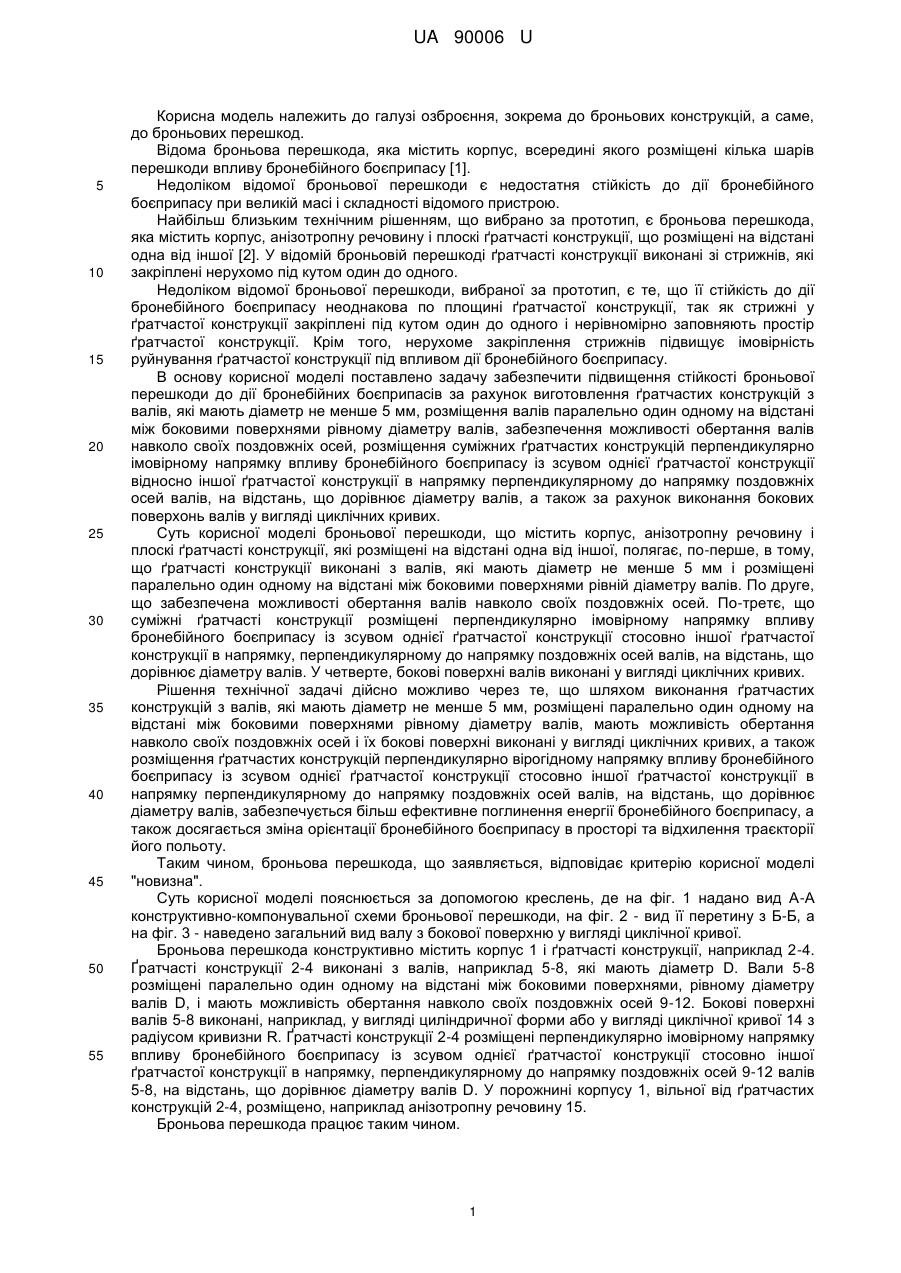

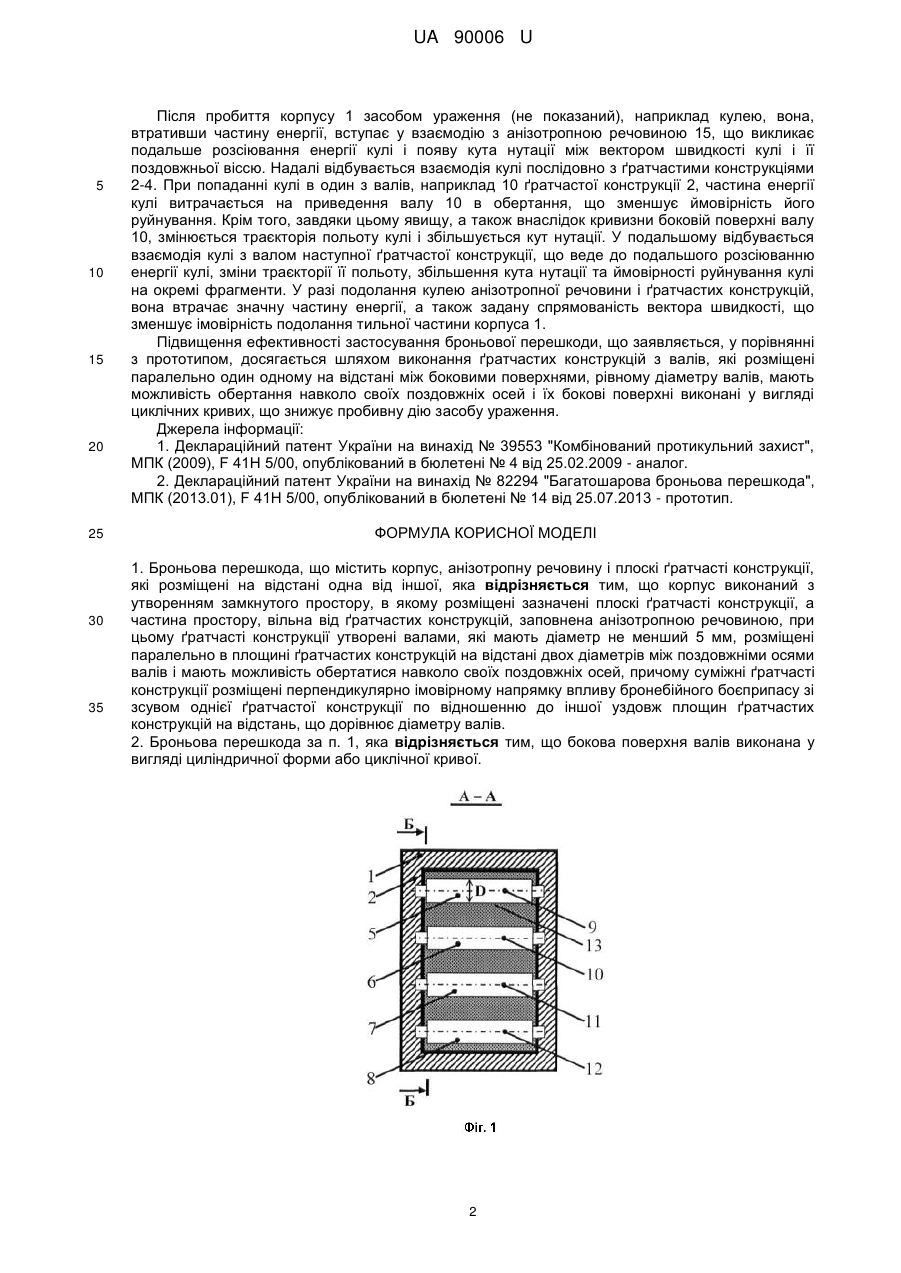

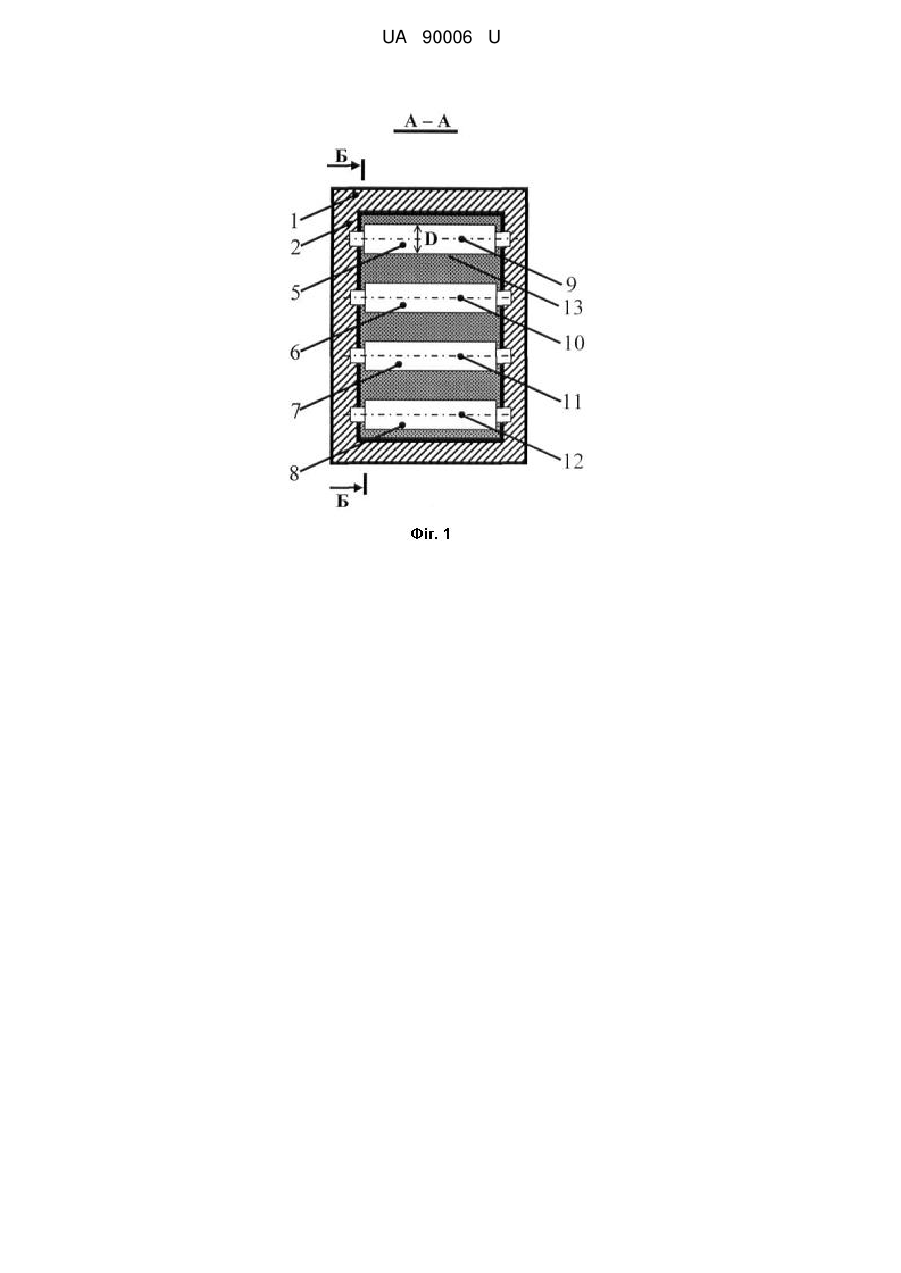

Реферат: Броньова перешкода містить корпус, анізотропну речовину і плоскі ґратчасті конструкції, які розміщені на відстані одна від іншої. Корпус виконаний з утворенням замкнутого простору, в якому розміщені зазначені плоскі ґратчасті конструкції, а частина простору, вільна від ґратчастих конструкцій, заповнена анізотропною речовиною, при цьому ґратчасті конструкції утворені валами, які мають діаметр не менший 5 мм, розміщені паралельно в площині ґратчастих конструкцій на відстані двох діаметрів між поздовжніми осями валів і мають можливість обертатися навколо своїх поздовжніх осей, причому суміжні ґратчасті конструкції розміщені перпендикулярно імовірному напрямку впливу бронебійного боєприпасу зі зсувом однієї ґратчастої конструкції по відношенню до іншої уздовж площин ґратчастих конструкцій на відстань, що дорівнює діаметру валів. UA 90006 U (12) UA 90006 U UA 90006 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до броньових конструкцій, а саме, до броньових перешкод. Відома броньова перешкода, яка містить корпус, всередині якого розміщені кілька шарів перешкоди впливу бронебійного боєприпасу [1]. Недоліком відомої броньової перешкоди є недостатня стійкість до дії бронебійного боєприпасу при великій масі і складності відомого пристрою. Найбільш близьким технічним рішенням, що вибрано за прототип, є броньова перешкода, яка містить корпус, анізотропну речовину і плоскі ґратчасті конструкції, що розміщені на відстані одна від іншої [2]. У відомій броньовій перешкоді ґратчасті конструкції виконані зі стрижнів, які закріплені нерухомо під кутом один до одного. Недоліком відомої броньової перешкоди, вибраної за прототип, є те, що її стійкість до дії бронебійного боєприпасу неоднакова по площині ґратчастої конструкції, так як стрижні у ґратчастої конструкції закріплені під кутом один до одного і нерівномірно заповняють простір ґратчастої конструкції. Крім того, нерухоме закріплення стрижнів підвищує імовірність руйнування ґратчастої конструкції під впливом дії бронебійного боєприпасу. В основу корисної моделі поставлено задачу забезпечити підвищення стійкості броньової перешкоди до дії бронебійних боєприпасів за рахунок виготовлення ґратчастих конструкцій з валів, які мають діаметр не менше 5 мм, розміщення валів паралельно один одному на відстані між боковими поверхнями рівному діаметру валів, забезпечення можливості обертання валів навколо своїх поздовжніх осей, розміщення суміжних ґратчастих конструкцій перпендикулярно імовірному напрямку впливу бронебійного боєприпасу із зсувом однієї ґратчастої конструкції відносно іншої ґратчастої конструкції в напрямку перпендикулярному до напрямку поздовжніх осей валів, на відстань, що дорівнює діаметру валів, а також за рахунок виконання бокових поверхонь валів у вигляді циклічних кривих. Суть корисної моделі броньової перешкоди, що містить корпус, анізотропну речовину і плоскі ґратчасті конструкції, які розміщені на відстані одна від іншої, полягає, по-перше, в тому, що ґратчасті конструкції виконані з валів, які мають діаметр не менше 5 мм і розміщені паралельно один одному на відстані між боковими поверхнями рівній діаметру валів. По друге, що забезпечена можливості обертання валів навколо своїх поздовжніх осей. По-третє, що суміжні ґратчасті конструкції розміщені перпендикулярно імовірному напрямку впливу бронебійного боєприпасу із зсувом однієї ґратчастої конструкції стосовно іншої ґратчастої конструкції в напрямку, перпендикулярному до напрямку поздовжніх осей валів, на відстань, що дорівнює діаметру валів. У четверте, бокові поверхні валів виконані у вигляді циклічних кривих. Рішення технічної задачі дійсно можливо через те, що шляхом виконання ґратчастих конструкцій з валів, які мають діаметр не менше 5 мм, розміщені паралельно один одному на відстані між боковими поверхнями рівному діаметру валів, мають можливість обертання навколо своїх поздовжніх осей і їх бокові поверхні виконані у вигляді циклічних кривих, а також розміщення ґратчастих конструкцій перпендикулярно вірогідному напрямку впливу бронебійного боєприпасу із зсувом однієї ґратчастої конструкції стосовно іншої ґратчастої конструкції в напрямку перпендикулярному до напрямку поздовжніх осей валів, на відстань, що дорівнює діаметру валів, забезпечується більш ефективне поглинення енергії бронебійного боєприпасу, а також досягається зміна орієнтації бронебійного боєприпасу в просторі та відхилення траєкторії його польоту. Таким чином, броньова перешкода, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 надано вид А-А конструктивно-компонувальної схеми броньової перешкоди, на фіг. 2 - вид її перетину з Б-Б, а на фіг. 3 - наведено загальний вид валу з бокової поверхню у вигляді циклічної кривої. Броньова перешкода конструктивно містить корпус 1 і ґратчасті конструкції, наприклад 2-4. Ґратчасті конструкції 2-4 виконані з валів, наприклад 5-8, які мають діаметр D. Вали 5-8 розміщені паралельно один одному на відстані між боковими поверхнями, рівному діаметру валів D, і мають можливість обертання навколо своїх поздовжніх осей 9-12. Бокові поверхні валів 5-8 виконані, наприклад, у вигляді циліндричної форми або у вигляді циклічної кривої 14 з радіусом кривизни R. Ґратчасті конструкції 2-4 розміщені перпендикулярно імовірному напрямку впливу бронебійного боєприпасу із зсувом однієї ґратчастої конструкції стосовно іншої ґратчастої конструкції в напрямку, перпендикулярному до напрямку поздовжніх осей 9-12 валів 5-8, на відстань, що дорівнює діаметру валів D. У порожнині корпусу 1, вільної від ґратчастих конструкцій 2-4, розміщено, наприклад анізотропну речовину 15. Броньова перешкода працює таким чином. 1 UA 90006 U 5 10 15 20 25 30 35 Після пробиття корпусу 1 засобом ураження (не показаний), наприклад кулею, вона, втративши частину енергії, вступає у взаємодію з анізотропною речовиною 15, що викликає подальше розсіювання енергії кулі і появу кута нутації між вектором швидкості кулі і її поздовжньої віссю. Надалі відбувається взаємодія кулі послідовно з ґратчастими конструкціями 2-4. При попаданні кулі в один з валів, наприклад 10 ґратчастої конструкції 2, частина енергії кулі витрачається на приведення валу 10 в обертання, що зменшує ймовірність його руйнування. Крім того, завдяки цьому явищу, а також внаслідок кривизни боковій поверхні валу 10, змінюється траєкторія польоту кулі і збільшується кут нутації. У подальшому відбувається взаємодія кулі з валом наступної ґратчастої конструкції, що веде до подальшого розсіюванню енергії кулі, зміни траєкторії її польоту, збільшення кута нутації та ймовірності руйнування кулі на окремі фрагменти. У разі подолання кулею анізотропної речовини і ґратчастих конструкцій, вона втрачає значну частину енергії, а також задану спрямованість вектора швидкості, що зменшує імовірність подолання тильної частини корпуса 1. Підвищення ефективності застосування броньової перешкоди, що заявляється, у порівнянні з прототипом, досягається шляхом виконання ґратчастих конструкцій з валів, які розміщені паралельно один одному на відстані між боковими поверхнями, рівному діаметру валів, мають можливість обертання навколо своїх поздовжніх осей і їх бокові поверхні виконані у вигляді циклічних кривих, що знижує пробивну дію засобу ураження. Джерела інформації: 1. Деклараційний патент України на винахід № 39553 "Комбінований протикульний захист", МПК (2009), F 41Н 5/00, опублікований в бюлетені № 4 від 25.02.2009 - аналог. 2. Деклараційний патент України на винахід № 82294 "Багатошарова броньова перешкода", МПК (2013.01), F 41Н 5/00, опублікований в бюлетені № 14 від 25.07.2013 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Броньова перешкода, що містить корпус, анізотропну речовину і плоскі ґратчасті конструкції, які розміщені на відстані одна від іншої, яка відрізняється тим, що корпус виконаний з утворенням замкнутого простору, в якому розміщені зазначені плоскі ґратчасті конструкції, а частина простору, вільна від ґратчастих конструкцій, заповнена анізотропною речовиною, при цьому ґратчасті конструкції утворені валами, які мають діаметр не менший 5 мм, розміщені паралельно в площині ґратчастих конструкцій на відстані двох діаметрів між поздовжніми осями валів і мають можливість обертатися навколо своїх поздовжніх осей, причому суміжні ґратчасті конструкції розміщені перпендикулярно імовірному напрямку впливу бронебійного боєприпасу зі зсувом однієї ґратчастої конструкції по відношенню до іншої уздовж площин ґратчастих конструкцій на відстань, що дорівнює діаметру валів. 2. Броньова перешкода за п. 1, яка відрізняється тим, що бокова поверхня валів виконана у вигляді циліндричної форми або циклічної кривої. 2 UA 90006 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
