Пристрій для обробки отворів

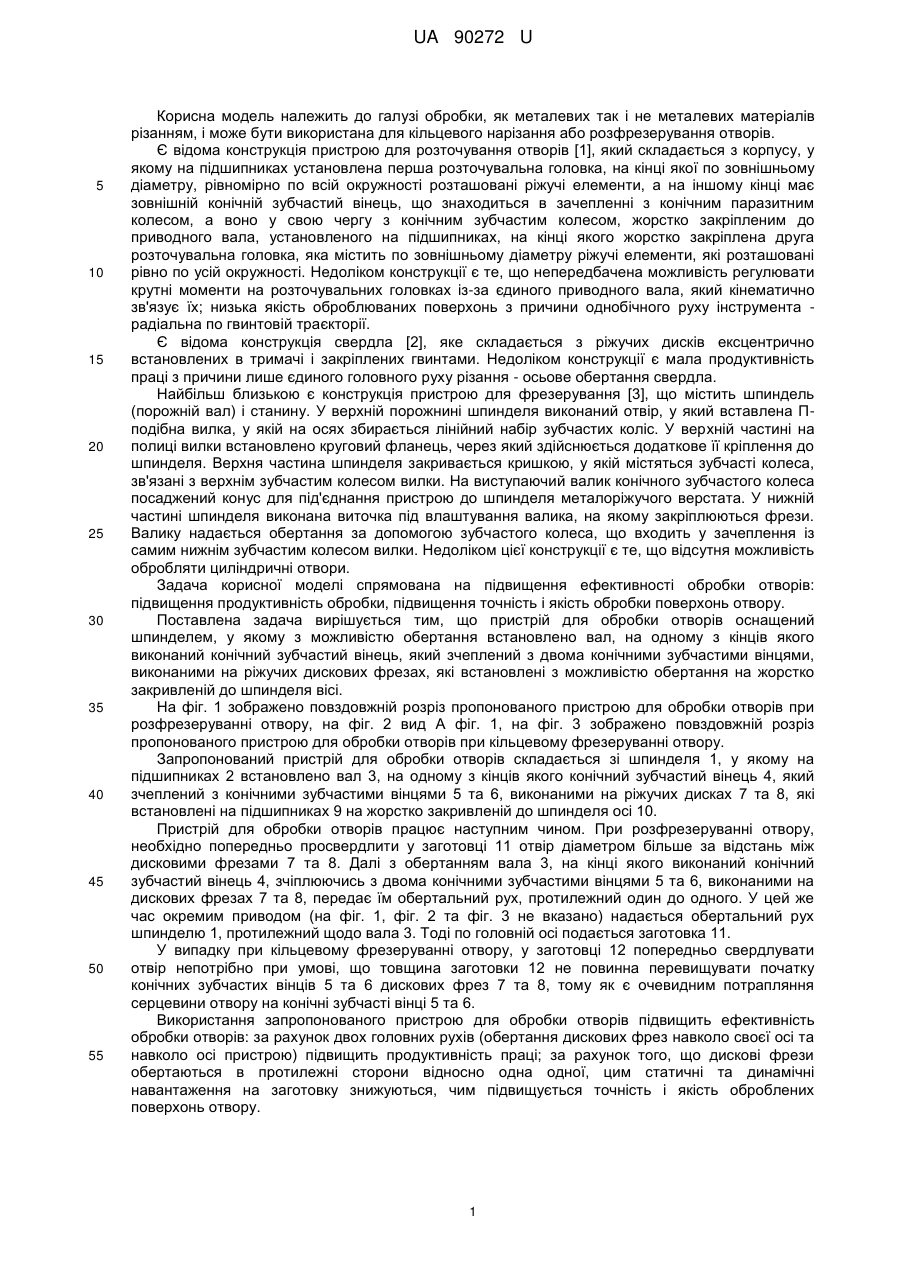

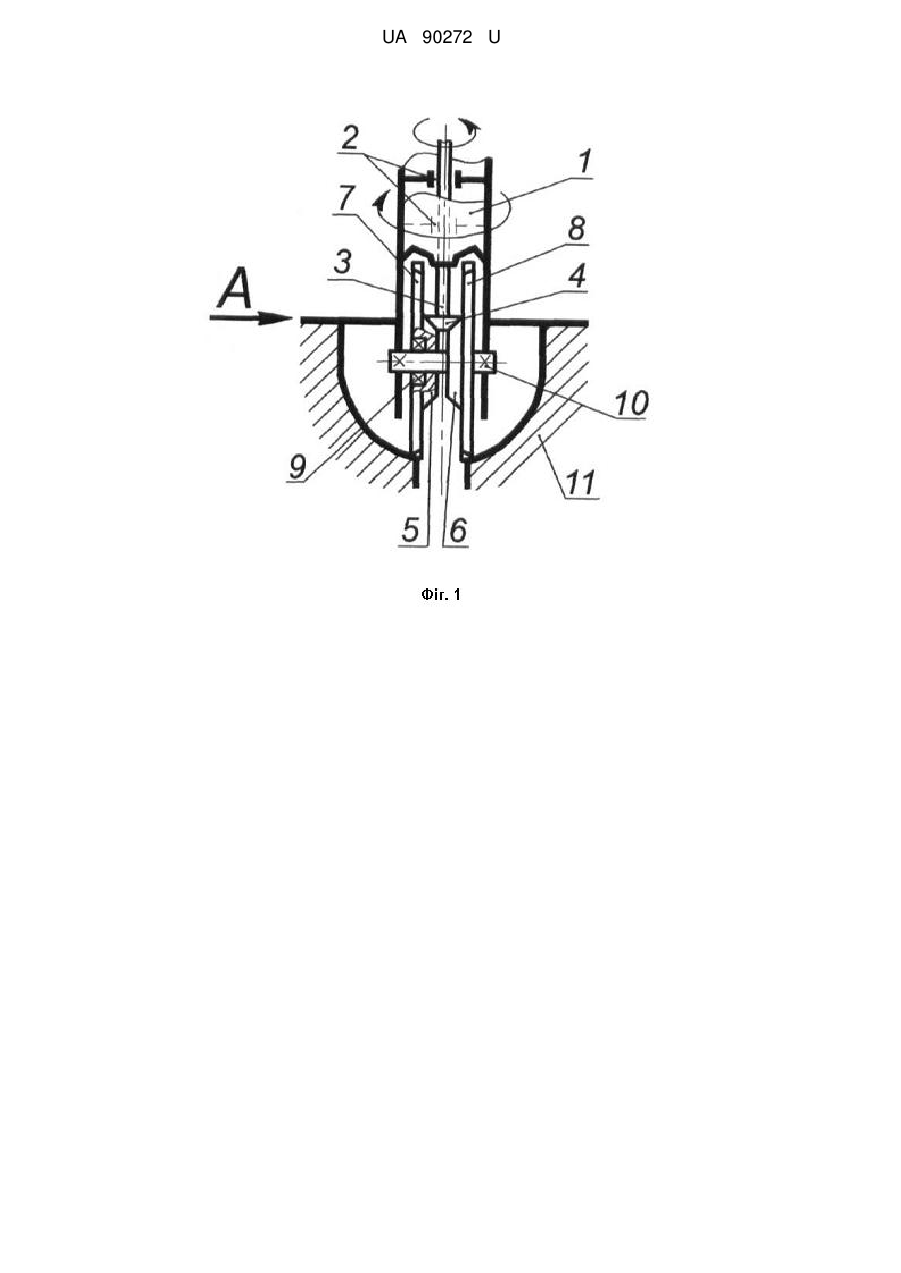

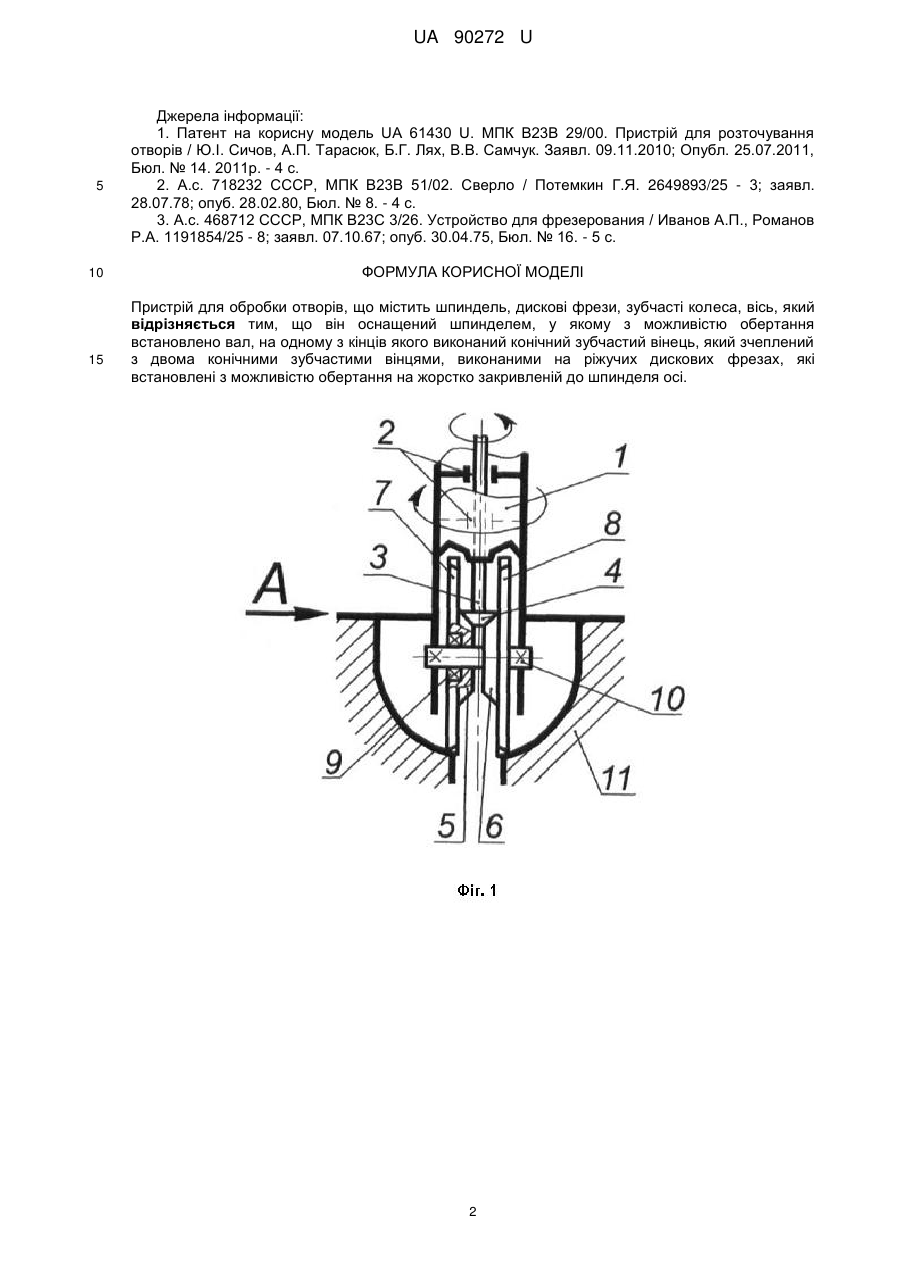

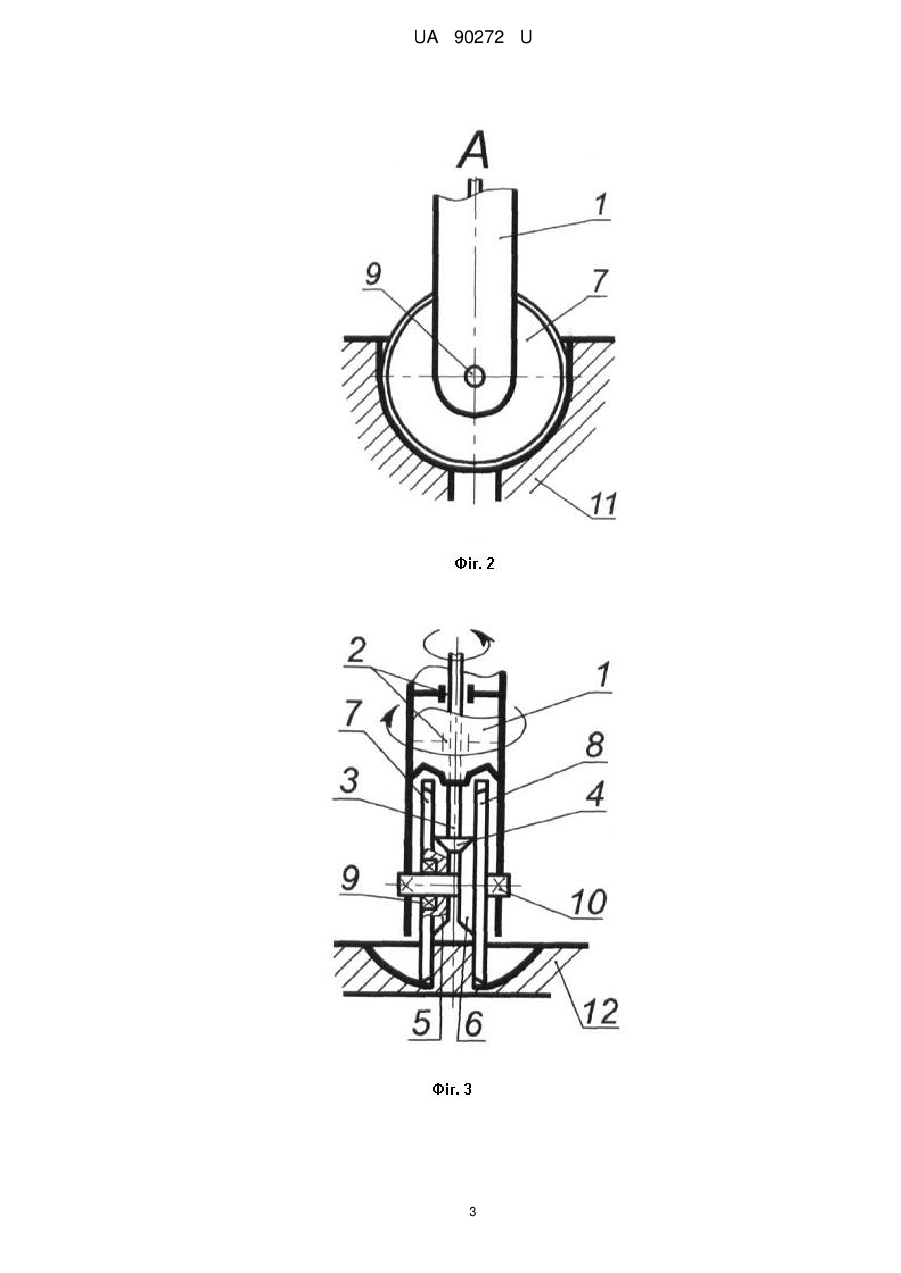

Реферат: Пристрій для обробки отворів містить шпиндель, дискові фрези, зубчасті колеса, вісь. Він оснащений шпинделем, у якому з можливістю обертання встановлено вал, на одному з кінців якого виконаний конічний зубчастий вінець, який зчеплений з двома конічними зубчастими вінцями, виконаними на ріжучих дискових фрезах, які встановлені з можливістю обертання на жорстко закривленій до шпинделя осі. UA 90272 U (54) ПРИСТРІЙ ДЛЯ ОБРОБКИ ОТВОРІВ UA 90272 U UA 90272 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обробки, як металевих так і не металевих матеріалів різанням, і може бути використана для кільцевого нарізання або розфрезерування отворів. Є відома конструкція пристрою для розточування отворів [1], який складається з корпусу, у якому на підшипниках установлена перша розточувальна головка, на кінці якої по зовнішньому діаметру, рівномірно по всій окружності розташовані ріжучі елементи, а на іншому кінці має зовнішній конічній зубчастий вінець, що знаходиться в зачепленні з конічним паразитним колесом, а воно у свою чергу з конічним зубчастим колесом, жорстко закріпленим до приводного вала, установленого на підшипниках, на кінці якого жорстко закріплена друга розточувальна головка, яка містить по зовнішньому діаметру ріжучі елементи, які розташовані рівно по усій окружності. Недоліком конструкції є те, що непередбачена можливість регулювати крутні моменти на розточувальних головках із-за єдиного приводного вала, який кінематично зв'язує їх; низька якість оброблюваних поверхонь з причини однобічного руху інструмента радіальна по гвинтовій траєкторії. Є відома конструкція свердла [2], яке складається з ріжучих дисків ексцентрично встановлених в тримачі і закріплених гвинтами. Недоліком конструкції є мала продуктивність праці з причини лише єдиного головного руху різання - осьове обертання свердла. Найбільш близькою є конструкція пристрою для фрезерування [3], що містить шпиндель (порожній вал) і станину. У верхній порожнині шпинделя виконаний отвір, у який вставлена Пподібна вилка, у якій на осях збирається лінійний набір зубчастих коліс. У верхній частині на полиці вилки встановлено круговий фланець, через який здійснюється додаткове її кріплення до шпинделя. Верхня частина шпинделя закривається кришкою, у якій містяться зубчасті колеса, зв'язані з верхнім зубчастим колесом вилки. На виступаючий валик конічного зубчастого колеса посаджений конус для під'єднання пристрою до шпинделя металоріжучого верстата. У нижній частині шпинделя виконана виточка під влаштування валика, на якому закріплюються фрези. Валику надається обертання за допомогою зубчастого колеса, що входить у зачеплення із самим нижнім зубчастим колесом вилки. Недоліком цієї конструкції є те, що відсутня можливість обробляти циліндричні отвори. Задача корисної моделі спрямована на підвищення ефективності обробки отворів: підвищення продуктивність обробки, підвищення точність і якість обробки поверхонь отвору. Поставлена задача вирішується тим, що пристрій для обробки отворів оснащений шпинделем, у якому з можливістю обертання встановлено вал, на одному з кінців якого виконаний конічний зубчастий вінець, який зчеплений з двома конічними зубчастими вінцями, виконаними на ріжучих дискових фрезах, які встановлені з можливістю обертання на жорстко закривленій до шпинделя вісі. На фіг. 1 зображено повздовжній розріз пропонованого пристрою для обробки отворів при розфрезеруванні отвору, на фіг. 2 вид А фіг. 1, на фіг. 3 зображено повздовжній розріз пропонованого пристрою для обробки отворів при кільцевому фрезеруванні отвору. Запропонований пристрій для обробки отворів складається зі шпинделя 1, у якому на підшипниках 2 встановлено вал 3, на одному з кінців якого конічний зубчастий вінець 4, який зчеплений з конічними зубчастими вінцями 5 та 6, виконаними на ріжучих дисках 7 та 8, які встановлені на підшипниках 9 на жорстко закривленій до шпинделя осі 10. Пристрій для обробки отворів працює наступним чином. При розфрезеруванні отвору, необхідно попередньо просвердлити у заготовці 11 отвір діаметром більше за відстань між дисковими фрезами 7 та 8. Далі з обертанням вала 3, на кінці якого виконаний конічний зубчастий вінець 4, зчіплюючись з двома конічними зубчастими вінцями 5 та 6, виконаними на дискових фрезах 7 та 8, передає їм обертальний рух, протилежний один до одного. У цей же час окремим приводом (на фіг. 1, фіг. 2 та фіг. 3 не вказано) надається обертальний рух шпинделю 1, протилежний щодо вала 3. Тоді по головній осі подається заготовка 11. У випадку при кільцевому фрезеруванні отвору, у заготовці 12 попередньо свердлувати отвір непотрібно при умові, що товщина заготовки 12 не повинна перевищувати початку конічних зубчастих вінців 5 та 6 дискових фрез 7 та 8, тому як є очевидним потрапляння серцевини отвору на конічні зубчасті вінці 5 та 6. Використання запропонованого пристрою для обробки отворів підвищить ефективність обробки отворів: за рахунок двох головних рухів (обертання дискових фрез навколо своєї осі та навколо осі пристрою) підвищить продуктивність праці; за рахунок того, що дискові фрези обертаються в протилежні сторони відносно одна одної, цим статичні та динамічні навантаження на заготовку знижуються, чим підвищується точність і якість оброблених поверхонь отвору. 1 UA 90272 U 5 10 15 Джерела інформації: 1. Патент на корисну модель UA 61430 U. МПК В23В 29/00. Пристрій для розточування отворів / Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. Заявл. 09.11.2010; Опубл. 25.07.2011, Бюл. № 14. 2011р. - 4 с. 2. А.с. 718232 СССР, МПК В23В 51/02. Сверло / Потемкин Г.Я. 2649893/25 - 3; заявл. 28.07.78; опуб. 28.02.80, Бюл. № 8. - 4 с. 3. А.с. 468712 СССР, МПК В23С 3/26. Устройство для фрезерования / Иванов А.П., Романов Р.А. 1191854/25 - 8; заявл. 07.10.67; опуб. 30.04.75, Бюл. № 16. - 5 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для обробки отворів, що містить шпиндель, дискові фрези, зубчасті колеса, вісь, який відрізняється тим, що він оснащений шпинделем, у якому з можливістю обертання встановлено вал, на одному з кінців якого виконаний конічний зубчастий вінець, який зчеплений з двома конічними зубчастими вінцями, виконаними на ріжучих дискових фрезах, які встановлені з можливістю обертання на жорстко закривленій до шпинделя осі. 2 UA 90272 U 3 UA 90272 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
