B23B 29/03 — розточувальні головки

Номер патенту: 114667

Опубліковано: 10.07.2017

Автори: Дзюра Володимир Олексійович, Кривий Петро Дмитрович

МПК: B23B 29/03

Мітки: розточувальна, дворізцева, головка, адаптивна

Формула / Реферат:

Дворізцева адаптивна розточувальна головка, що містить корпус, виконаний у вигляді кронштейна, з хвостовиком з однієї сторони і U-подібними бічними поверхнями, паралельними осі хвостовика - з іншої, в U-подібних бічних поверхнях виконано співвісні отвори, в які встановлена вісь, на яку з можливістю повороту встановлено рівноплечий важіль, на кінцях якого закріплені швидкозмінні твердосплавні різальні елементи, причому в корпусі в...

Номер патенту: 106945

Опубліковано: 10.05.2016

Автори: Кривий Петро Дмитрович, Дичковський Михайло Григорович, Дзюра Володимир Олексійович

МПК: B23B 29/03

Мітки: дворізцева, розточувальна, гасником, коливань, головка, торсіонним

Формула / Реферат:

Дворізцева розточувальна головка з торсіонним гасником коливань, що виконана у вигляді кронштейна з хвостовиком з однієї сторони і U-подібними бічними поверхнями, паралельними осі хвостовика, - з іншої, а різці закріплені на рівноплечому важелі, встановленому через центральний отвір, співвісний з отворами у U-подібних бічних поверхнях, з можливістю обертання, причому в кронштейні в діаметрально-протилежних напрямах, паралельно U-подібним...

Номер патенту: 109913

Опубліковано: 26.10.2015

Автори: Соловйов Станіслав Миколайович, Гурський Андрій Миколайович, Борцов Олександр Сергійович, Клименко Леонід Павлович, Бойко Тарас Анатолійович

МПК: B23B 29/03, B23B 29/02, F16D 37/02 ...

Мітки: система, гальмівна, автомобільна

Формула / Реферат:

1. Автомобільна гальмівна система, яка містить систему керування та магнітореологічні гальма, конструкція яких складається з нерухомого феромагнітного корпусу із встановленою на нього немагнітною шліцьовою втулкою, на яку намотано обмотку збудження, шліцьового вала та феромагнітних динамічних та статичних дисків, що занурені у магнітореологічну рідину, при цьому на шліцьову втулку встановлено феромагнітні статичні диски, а феромагнітні...

Номер патенту: 100971

Опубліковано: 25.08.2015

Автори: Корабльов Дмитро Костянтинович, Петровський Валерій Петрович

МПК: B23B 29/03

Мітки: спосіб, інструменту, хвостового, закріплення, ріжучого

Формула / Реферат:

Спосіб закріплення хвостового ріжучого інструменту, що включає затискування хвостовика крізь утримувач, який відрізняється тим, що затискування здійснюється напрямними штифтами, уведеними в похилі пази хвостовика з осями останніх, що розташовані під кутом заклинювання до площини поперечного перерізу хвостовика для розвитку крутного моменту від сил тертя, який спрямовано протилежно крутному моменту від головної сили різання.

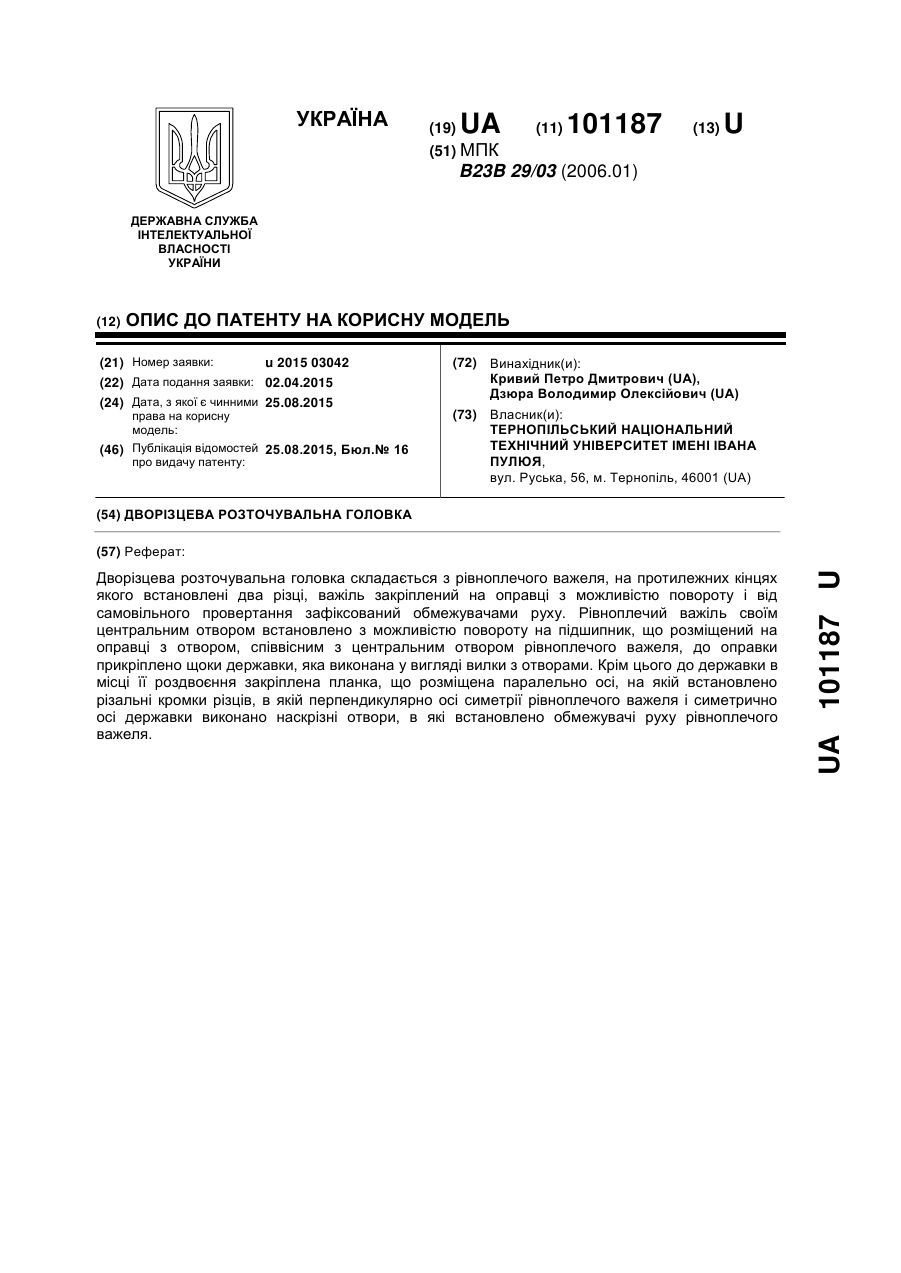

Номер патенту: 101187

Опубліковано: 25.08.2015

Автори: Дзюра Володимир Олексійович, Кривий Петро Дмитрович

МПК: B23B 29/03

Мітки: дворізцева, головка, розточувальна

Формула / Реферат:

Дворізцева розточувальна головка, що складається з рівноплечого важеля на протилежних кінцях якого встановлені два різці, важіль закріплений на оправці з можливістю повороту і від самовільного провертання зафіксований обмежувачами руху, який відрізняється тим, що рівноплечий важіль своїм центральним отвором встановлено з можливістю повороту на підшипник, що розміщений на оправці з отвором, співвісним з центральним отвором рівноплечого...

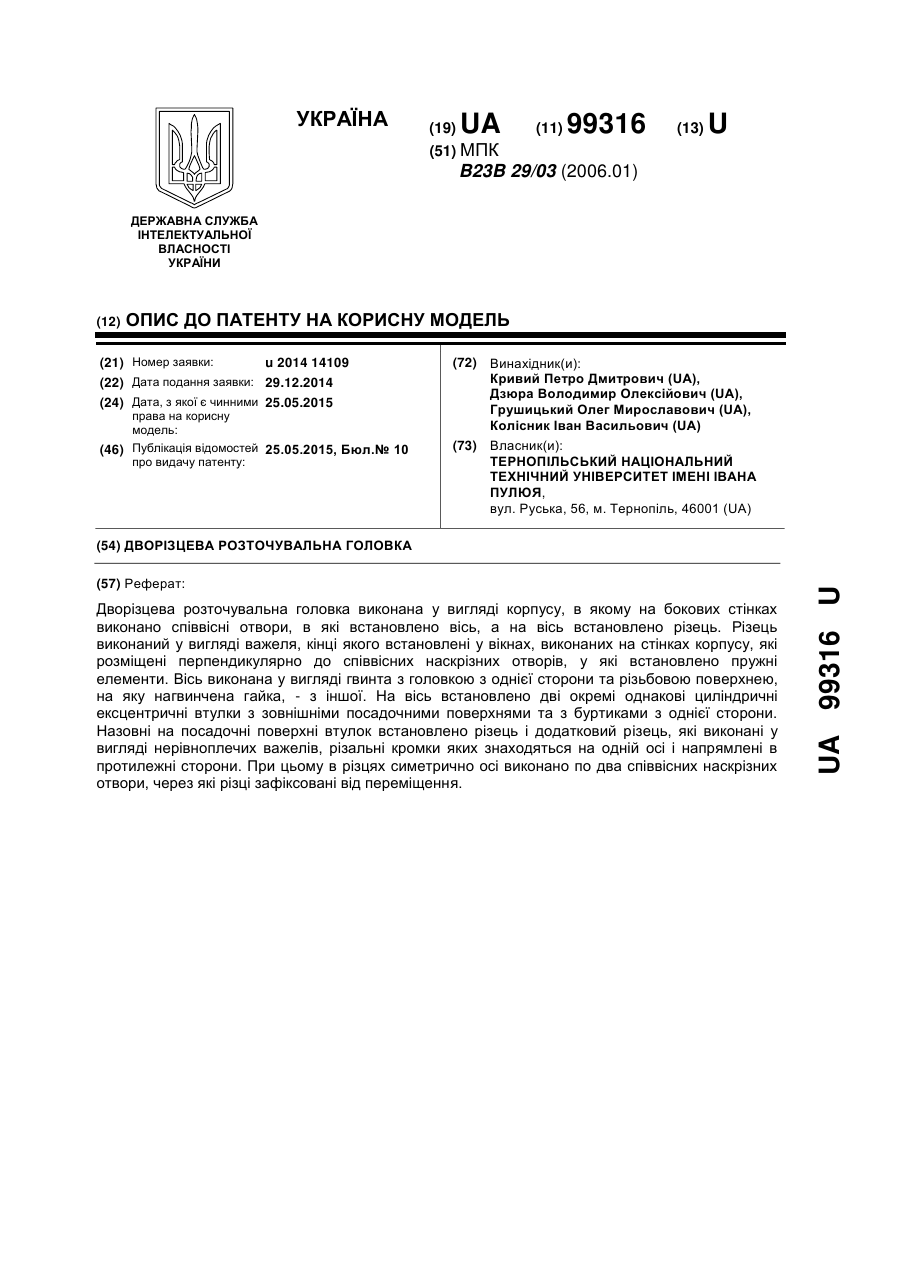

Номер патенту: 99316

Опубліковано: 25.05.2015

Автори: Грушицький Олег Мирославович, Колісник Іван Васильович, Дзюра Володимир Олексійович, Кривий Петро Дмитрович

МПК: B23B 29/03

Мітки: головка, дворізцева, розточувальна

Формула / Реферат:

Дворізцева розточувальна головка, що виконана у вигляді корпусу, в якому на бокових стінках виконано співвісні отвори, в які встановлено вісь, а на вісь встановлено різець, виконаний у вигляді важеля, кінці якого встановлені у вікнах, виконаних на стінках корпусу, які розміщені перпендикулярно до співвісних наскрізних отворів, у які встановлено пружні елементи, який відрізняється тим, що вісь виконана у вигляді гвинта з головкою з однієї...

Номер патенту: 94017

Опубліковано: 27.10.2014

Автор: Дзюра Володимир Олексійович

МПК: B23B 29/03

Мітки: дворізцева, головка, розточувальна

Формула / Реферат:

Дворізцева розточувальна головка, що складається з корпусу, в якому з можливістю регулювання положення встановлені два діаметрально-протилежні різці, яка відрізняється тим, що корпус виконаний у вигляді кронштейна з хвостовиком з однієї сторони і U-подібними бічними поверхнями, паралельними осі хвостовика - з іншої, а різці закріплені на рівноплечому важелі, встановленому з можливістю повороту на осі, яка розміщена у співвісних отворах,...

Номер патенту: 93918

Опубліковано: 27.10.2014

Автори: Дзюра Володимир Олексійович, Кривий Петро Дмитрович, Крупа Володимир Васильович

МПК: B23B 29/03

Мітки: дворізцева, розточувальна, головка

Формула / Реферат:

Дворізцева розточувальна головка, що складається з корпусу, в якому з можливістю регулювання положення встановлені два діаметрально-протилежні різці, яка відрізняється тим, що різці закріплені на рівноплечому важелі, встановленому з можливістю провороту на осі, яка розміщена у співвісних отворах, виконаних на бічній поверхні корпуса, що має вигляд товстостінного циліндра із наскрізними вікнами, осі симетрії цих вікон розміщені...

Номер патенту: 92698

Опубліковано: 26.08.2014

Автор: Самчук Володимир Володимирович

МПК: B23B 29/03

Мітки: отворів, циліндричних, обробки, пристрій

Формула / Реферат:

Пристрій для обробки циліндричних отворів, що містить корпус, зубчасті колеса, вал, втулку, який відрізняється тим, що в корпусі з можливістю обертання встановлений шпиндель, у якому виконаний осьовий наскрізний отвір та вздовж рівномірно по окружності наскрізні пази, у які встановлені по дві жорстко закріплені осі, на кожній одній з яких з можливістю обертання встановлені дискові фрези, до яких жорстко закріплені зубчасті колеса, які...

Номер патенту: 89545

Опубліковано: 25.04.2014

Автори: Литвиненко Ігор Іванович, Самчук Володимир Володимирович, Кучеренко Сергій Михайлович, Кучеренко Наталія Сергіївна, Лях Бенгард Григорович

МПК: B23B 29/03, B23B 35/00, B23B 27/12 ...

Мітки: отворів, обробки, пристрій

Формула / Реферат:

Пристрій для обробки отворів, що містить шпиндель, фрези, ріжучі елементи, зубчасті колеса, який відрізняється тим, що він оснащений шпинделем, у якому жорстко закріплені дві осі, на одній з яких з можливістю обертання встановлено приводне зубчасте колесо, яке зчеплене з зовнішнім зубчастим вінцем зубчастого колеса, встановленого з можливістю обертання на другій осі, причому на обох торцях зубчастого колеса виконані конічні зубчасті вінці,...

Номер патенту: 82817

Опубліковано: 12.08.2013

Автори: Тарасюк Анатолій Петрович, Лавриненко Роман Миколайович, Лях Бенгард Григорович, Сичов Юрій Іванович, Самчук Володимир Володимирович

МПК: B23B 29/03

Мітки: пристрій, отворів, обробки

Формула / Реферат:

Пристрій для обробки отворів, що містить вал, розточувальні головки, циліндричні зубчасті вінці, який відрізняється тим, що містить втулку, у яку встановлено з можливістю обертання вал, до одного торця якого жорстко прикріплена планшайба, рівномірно по усій окружності якої жорстко прикріплені вісім осей, на яких встановлено з можливістю обертання розточувальні головки, які мають зовнішні циліндричні зубчасті вінці, причому перші дві пари...

Номер патенту: 72588

Опубліковано: 27.08.2012

Автори: Крупа Володимир Васильович, Кривий Петро Дмитрович

МПК: B23B 29/03

Мітки: розточувальна, головка

Формула / Реферат:

Розточувальна головка, що складається з корпуса, в якому виконані хвостовик з різзю для закріплення розточувальної головки в пристосуванні та центральний отвір для підводу змащувально-охолоджуючої речовини (ЗОР), пружних напрямних, які встановлені в поздовжні пази, який відрізняється тим, що в корпусі виконані додатково чотири нерівномірно розміщені по колу радіальні пази, в які встановлені три різці для чистової і один різець для чорнової...

Номер патенту: 95161

Опубліковано: 11.07.2011

Автори: Шукаєв Сергій Юрійович, Гурський Андрій Миколайович, Соловйов Станіслав Миколайович, Бобошко Віктор Олександрович

МПК: F16F 9/53, B23B 29/03

Мітки: отворів, пристрій, точних, обробки

Формула / Реферат:

1. Пристрій для обробки точних отворів, який складається із ведучого корпуса, встановлюваного в патрон обробного центра, на якому закріплені струмознімні кільця, і приєднаної до ведучого корпуса магнітореологічної муфти, який відрізняється тим, що в ведучий корпус вмонтований магнітореологічний демпфер поперечних коливань, який складається із двох магнітопроводів, між якими знаходиться немагнітна проставка, обмотки збудження, і...
