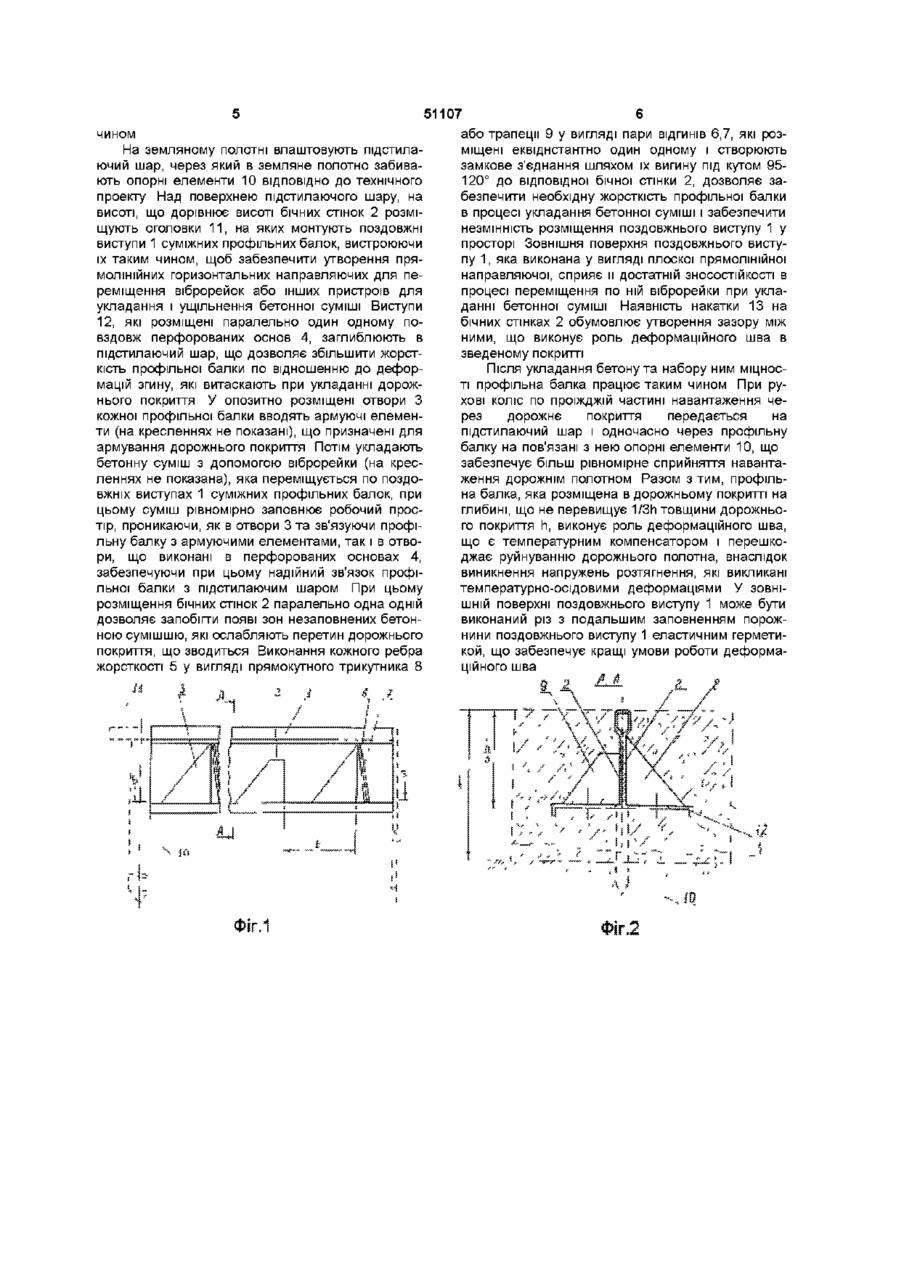

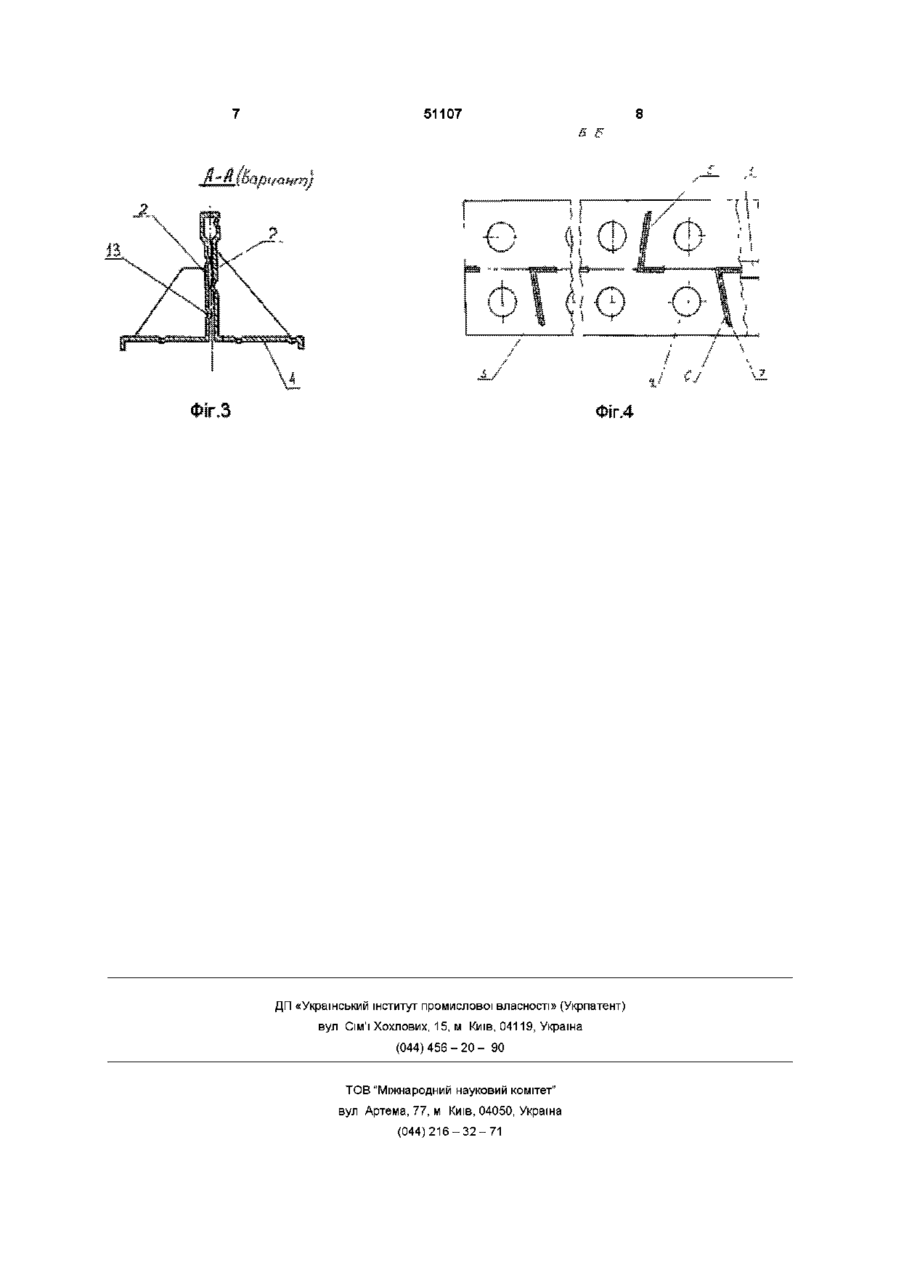

Профільна балка для проведення бетонних робіт

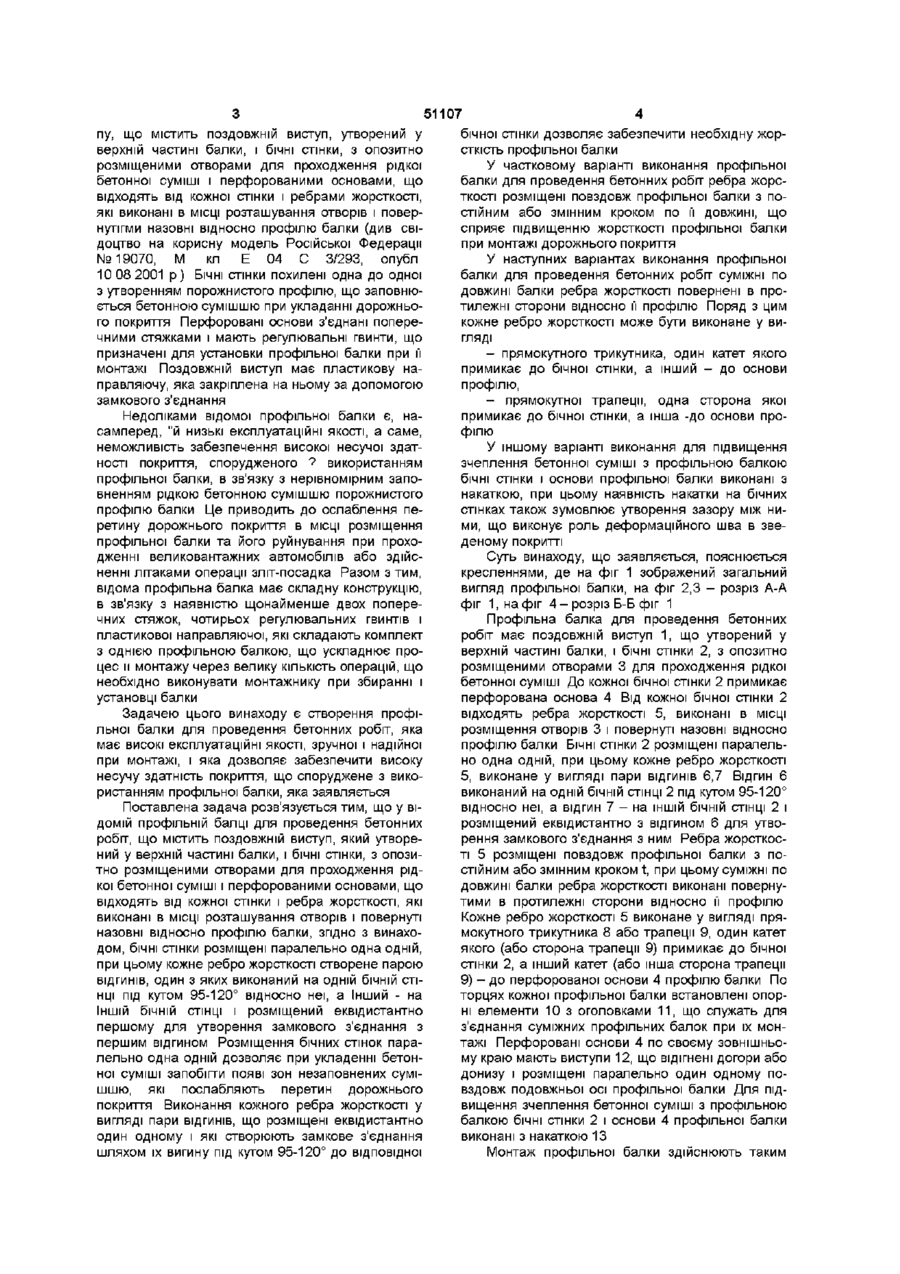

1 Профільна балка для проведення бетонних робіт, що містить поздовжній виступ, що утворений у верхній частині балки, бічні стінки з опозитно розміщеними отворами для проходження рідкої бетонної суміші і перфорованими основами, які відходять від кожної стінки, і ребрами жорсткості, що виконані в МІСЦІ розташування отворів і повернуті назовні відносно профілю балки, яка відрізняється тим, що бічні стінки розміщені паралельно одна одній, при цьому кожне ребро жорсткості утворене парою ВІДГИНІВ, ОДИН З ЯКИХ вико наний на одній бічній СТІНЦІ під кутом 95-120° відносно неї, а інший - на ІНШІЙ бічній СТІНЦІ І розміщений еквідистантно з першим для утворення замкового з'єднання з першим відгином Винахід відноситься до області дорожнього будівництва і може бути використаний при спорудженні аеродромних або дорожніх покриттів Відома профільна балка для проведення бетонних робіт, що має поздовжній виступ, який утворений у верхній частині балки, і дві нахилені одна до одної бічні стінки, з опозитно розміщеними отворами для проходження рідкої бетонної суміші і розміщення армуючих елементів із перфорованими основами, що відходять від кожної стінки (див проспект фірми Floor Levelling Systems Ltd (Великобританія), - 1999p, www combiform com) Перфоровані основи з'єднані поперечними стяжками і мають регулювальні гвинти, що призначені для установки профільної балки при її монтажі До недоліків відомої профільної балки потрібно віднести, по-перше, її низькі експлуатаційні якості, а саме, неможливість забезпечити високу несучу здатність покриття, спорудженого з використанням відомої профільної балки, в зв'язку з нерівномірним заповненням рідкою бетонною 2 Профільна балка для проведення бетонних робіт по п 1, яка відрізняється тим, що ребра жорсткості розміщені вздовж профільної балки з постійним або змінним кроком по її довжині 3 Профільна балка для проведення бетонних робіт по пп 1, 2, яка відрізняється тим, що суміжні по довжині балки ребра жорсткості повернуті в протилежні сторони відносно її профілю 4 Профільна балка для проведення бетонних робіт по будь-якому з пп 1-3, яка відрізняється тим, що кожне ребро жорсткості виконане у вигляді прямокутного трикутника, один катет якого примикає до бічної стінки, а інший - до основи профілю 5 Профільна балка для проведення бетонних робіт по будь-якому з пп 1-3, яка відрізняється тим, що кожне ребро жорсткості виконане у вигляді прямокутної трапеції, одна сторона якої примикає до бічної стінки, а інша - до основи профілю 6 Профільна балка для проведення бетонних робіт по п 1, яка відрізняється тим, що бічні стінки і основи виконані з накаткою сумішшю порожнистого профілю балки, утвореного двома нахиленими одна до одної бічними стінками, що призводить до ослаблення перетину дорожнього покриття в МІСЦІ розташування балки По-друге, відома профільна балка має складну конструкцію, в зв'язку з наявністю щонайменше двох поперечних стяжок і чотирьох регулювальних гвинтів, які складають комплект з однією профільною балкою, що ускладнює процес її монтажу через велику КІЛЬКІСТЬ операцій, які необхідно виконувати монтажнику при установці балки Разом з тим, відома профільна балка не має достатньої жорсткості, що веде до порушення просторового положення поздовжнього виступу, утвореного у верхній частині балки, який служить для переміщення пристрою для укладання бетону, зокрема віброрейки Це призводить при укладанні дорожнього покриття до порушення площинності його поверхні Відома також профільна балка для проведення бетонних робіт, яка прийнята у якості прототи о ю 51107 пу, що містить поздовжній виступ, утворений у верхній частині балки, і бічні стінки, з опозитно розміщеними отворами для проходження рідкої бетонної суміші і перфорованими основами, що відходять від кожної стінки і ребрами жорсткості, які виконані в МІСЦІ розташування отворів і повернутігми назовні відносно профілю балки (див свідоцтво на корисну модель Російської Федерації №19070, М кл Е 04 С 3/293, опубл 10 08 2001 р) БІЧНІ СТІНКИ похилені одна до одної з утворенням порожнистого профілю, що заповнюється бетонною сумішшю при укладанні дорожнього покриття Перфоровані основи з'єднані поперечними стяжками і мають регулювальні гвинти, що призначені для установки профільної балки при її монтажі Поздовжній виступ має пластикову направляючу, яка закріплена на ньому за допомогою замкового з'єднання Недоліками відомої профільної балки є, насамперед, "й низькі експлуатаційні якості, а саме, неможливість забезпечення високої несучої здатності покриття, спорудженого ? використанням профільної балки, в зв'язку з нерівномірним заповненням рідкою бетонною сумішшю порожнистого профілю балки Це приводить до ослаблення перетину дорожнього покриття в МІСЦІ розміщення профільної балки та його руйнування при проходженні великовантажних автомобілів або здійсненні літаками операції зліт-посадка Разом з тим, відома профільна балка має складну конструкцію, в зв'язку з наявністю щонайменше двох поперечних стяжок, чотирьох регулювальних гвинтів і пластикової направляючої, які складають комплект з однією профільною балкою, що ускладнює процес и монтажу через велику КІЛЬКІСТЬ операцій, що необхідно виконувати монтажнику при збиранні і установці балки Задачею цього винаходу є створення профільної балки для проведення бетонних робіт, яка має високі експлуатаційні якості, зручної і надійної при монтажі, і яка дозволяє забезпечити високу несучу здатність покриття, що споруджене з використанням профільної балки, яка заявляється Поставлена задача розв'язується тим, що у ВІДОМІЙ профільній балці для проведення бетонних робіт, що містить поздовжній виступ, який утворений у верхній частині балки, і бічні стінки, з опозитно розміщеними отворами для проходження рідкої бетонної суміші і перфорованими основами, що відходять від кожної стінки і ребра жорсткості, які виконані в МІСЦІ розташування отворів і повернуті назовні відносно профілю балки, згідно з винаходом, бічні стінки розміщені паралельно одна одній, при цьому кожне ребро жорсткості створене парою ВІДГИНІВ, один з яких виконаний на одній бічній стінці під кутом 95-120° відносно неї, а Інший - на Іншій бічній СТІНЦІ і розміщений еквідистантно першому для утворення замкового з'єднання з першим відгином Розміщення бічних стінок паралельно одна одній дозволяє при укладенні бетонної суміші запобігти появі зон незаповнених сумішшю, які послабляють перетин дорожнього покриття Виконання кожного ребра жорсткості у вигляді пари ВІДГИНІВ, що розміщені еквідистантно один одному і які створюють замкове з'єднання шляхом їх вигину під кутом 95-120° до відповідної бічної стінки дозволяє забезпечити необхідну жорсткість профільної балки У частковому варіанті виконання профільної балки для проведення бетонних робіт ребра жорсткості розміщені повздовж профільної балки з постійним або змінним кроком по її довжині, що сприяє підвищенню жорсткості профільної балки при монтажі дорожнього покриття У наступних варіантах виконання профільної балки для проведення бетонних робіт суміжні по довжині балки ребра жорсткості повернені в протилежні сторони відносно її профілю Поряд з цим кожне ребро жорсткості може бути виконане у вигляді - прямокутного трикутника, один катет якого примикає до бічної стінки, а інший - до основи профілю, - прямокутної трапеції, одна сторона якої примикає до бічної стінки, а інша -до основи профілю У іншому варіанті виконання для підвищення зчеплення бетонної суміші з профільною балкою бічні стінки і основи профільної балки виконані з накаткою, при цьому наявність накатки на бічних стінках також зумовлює утворення зазору між ними, що виконує роль деформаційного шва в зведеному покритті Суть винаходу, що заявляється, пояснюється кресленнями, де на фіг 1 зображений загальний вигляд профільної балки, на фіг 2,3 - розріз А-А фіг 1, на фіг 4 - розріз Б-Б фіг 1 Профільна балка для проведення бетонних робіт має поздовжній виступ 1, що утворений у верхній частині балки, і бічні стінки 2, з опозитно розміщеними отворами 3 для проходження рідкої бетонної суміші До кожної бічної стінки 2 примикає перфорована основа 4 Від кожної бічної стінки 2 відходять ребра жорсткості 5, виконані в МІСЦІ розміщення отворів 3 і повернуті назовні відносно профілю балки БІЧНІ СТІНКИ 2 розміщені паралельно одна одній, при цьому кожне ребро жорсткості 5, виконане у вигляді пари ВІДГИНІВ 6,7 Відгин 6 виконаний на одній бічній СТІНЦІ 2 під кутом 95-120° відносно неї, а відгин 7 - на ІНШІЙ бічній СТІНЦІ 2 і розміщений еквідистантно з відгином 6 для утворення замкового з'єднання з ним Ребра жорсткості 5 розміщені повздовж профільної балки з постійним або змінним кроком t, при цьому суміжні по довжині балки ребра жорсткості виконані повернутими в протилежні сторони відносно її профілю Кожне ребро жорсткості 5 виконане у вигляді прямокутного трикутника 8 або трапеції 9, один катет якого (або сторона трапеції 9) примикає до бічної стінки 2, а інший катет (або інша сторона трапеції 9) - до перфорованої основи 4 профілю балки По торцях кожної профільної балки встановлені опорні елементи 10 з оголовками 11, що служать для з'єднання суміжних профільних балок при їх монтажі Перфоровані основи 4 по своєму зовнішньому краю мають виступи 12, що відігнені догори або донизу і розміщені паралельно один одному повздовж подовжньої осі профільної балки Для підвищення зчеплення бетонної суміші з профільною балкою бічні стінки 2 і основи 4 профільної балки виконані з накаткою 13 Монтаж профільної балки здійснюють таким 51107 чином На земляному полотні влаштовують підстилаючий шар, через який в земляне полотно забивають опорні елементи 10 ВІДПОВІДНО до технічного проекту Над поверхнею підстилаючого шару, на висоті, що дорівнює висоті бічних стінок 2 розміщують оголовки 11, на яких монтують поздовжні виступи 1 суміжних профільних балок, вистроюючи їх таким чином, щоб забезпечити утворення прямолінійних горизонтальних направляючих для переміщення віброрейок або інших пристроїв для укладання і ущільнення бетонної суміші Виступи 12, які розміщені паралельно один одному повздовж перфорованих основ 4, заглиблюють в підстилаючий шар, що дозволяє збільшити жорсткість профільної балки по відношенню до деформацій згину, які витаскають при укладанні дорожнього покриття У опозитно розміщені отвори З кожної профільної балки вводять армуючі елементи (на кресленнях не показані), що призначені для армування дорожнього покриття Потім укладають бетонну суміш з допомогою віброрейки (на кресленнях не показана), яка переміщується по поздовжніх виступах 1 суміжних профільних балок, при цьому суміш рівномірно заповнює робочий простір, проникаючи, як в отвори 3 та зв'язуючи профільну балку з армуючими елементами, так і в отвори, що виконані в перфорованих основах 4, забезпечуючи при цьому надійний зв'язок профільної балки з підстилаючим шаром При цьому розміщення бічних стінок 2 паралельно одна одній дозволяє запобігти появі зон незаповнених бетонною сумішшю, які ослабляють перетин дорожнього покриття, що зводиться Виконання кожного ребра жорсткості 5 у вигляді прямокутного трикутника 8 ІГ.' або трапеції 9 у вигляді пари ВІДГИНІВ 6,7, які розміщені еквіднстантно один одному і створюють замкове з'єднання шляхом їх вигину під кутом 95120° до відповідної бічної стінки 2, дозволяє забезпечити необхідну жорсткість профільної балки в процесі укладання бетонної суміші і забезпечити незмінність розміщення поздовжнього виступу 1 у просторі Зовнішня поверхня поздовжнього виступу 1, яка виконана у вигляді плоскої прямолінійної направляючої, сприяє и достатній ЗНОСОСТІЙКОСТІ В процесі переміщення по ній віброрейки при укладанні бетонної суміші Наявність накатки 13 на бічних стінках 2 обумовлює утворення зазору між ними, що виконує роль деформаційного шва в зведеному покритті Після укладання бетону та набору ним МІЦНОСТІ профільна балка працює таким чином При рухові коліс по проїжджій частині навантаження через дорожнє покриття передається на підстилаючий шар і одночасно через профільну балку на пов'язані з нею опорні елементи 10, що забезпечує більш рівномірне сприйняття навантаження дорожнім полотном Разом з тим, профільна балка, яка розміщена в дорожньому покритті на глибині, що не перевищує 1/Зп товщини дорожнього покриття п, виконує роль деформаційного шва, що є температурним компенсатором і перешкоджає руйнуванню дорожнього полотна, внаслідок виникнення напружень розтягнення, які викликані температурно-осідовими деформаціями У ЗОВНІШНІЙ поверхні поздовжнього виступу 1 може бути виконаний різ з подальшим заповненням порожнини поздовжнього виступу 1 еластичним герметикой, що забезпечує кращі умови роботи деформаційного шва 51107 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
