Пристрій для транспортування та очистки коренебульбоплодів

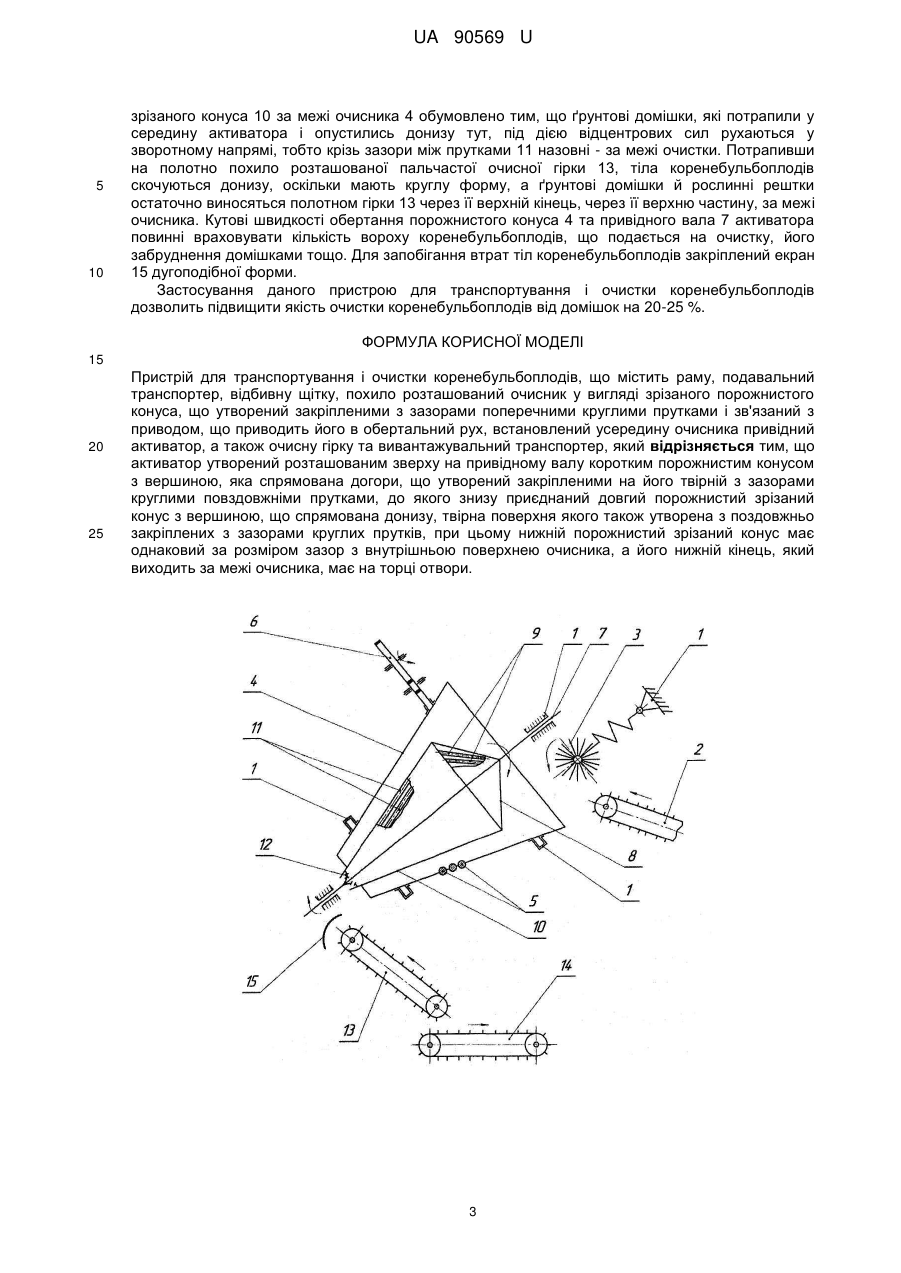

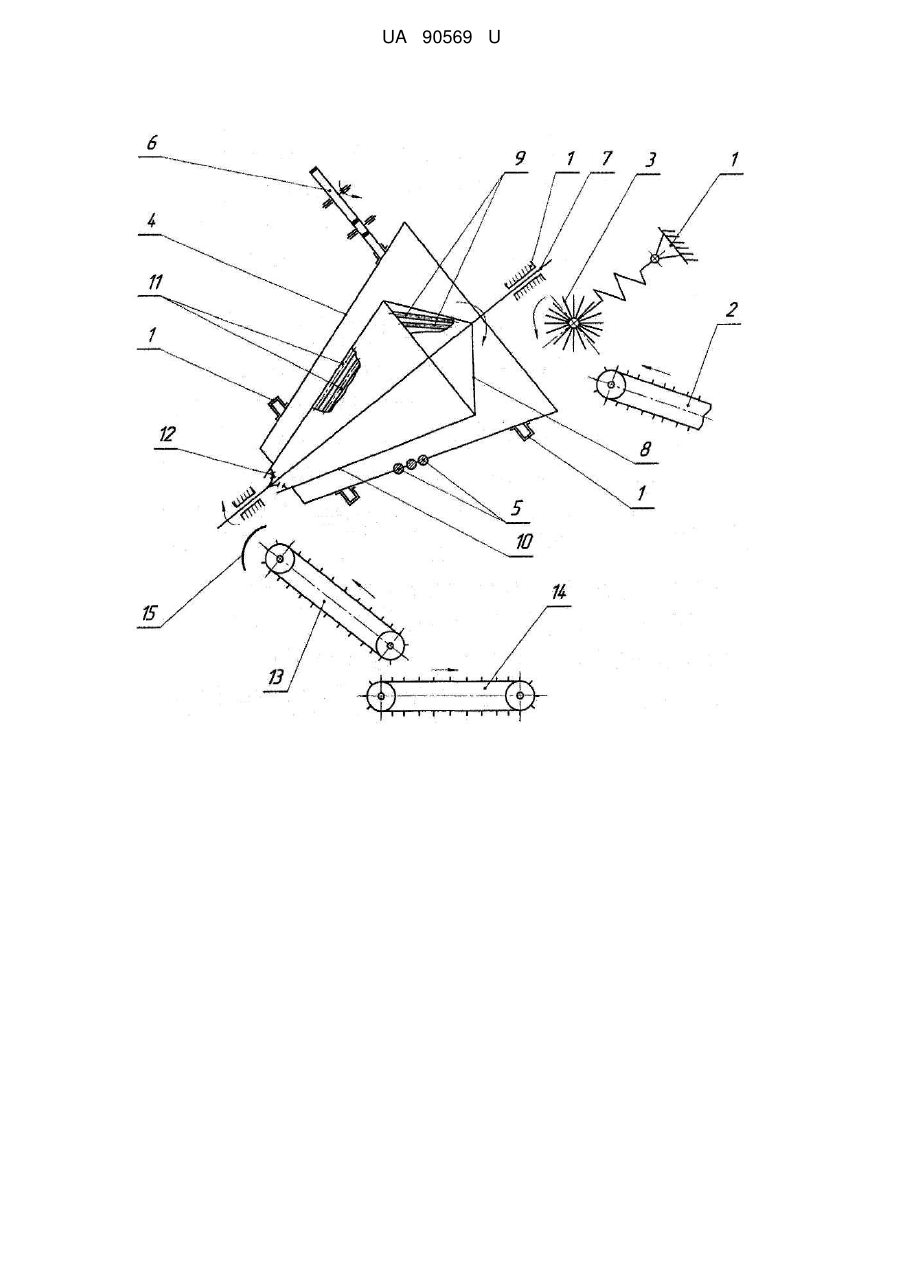

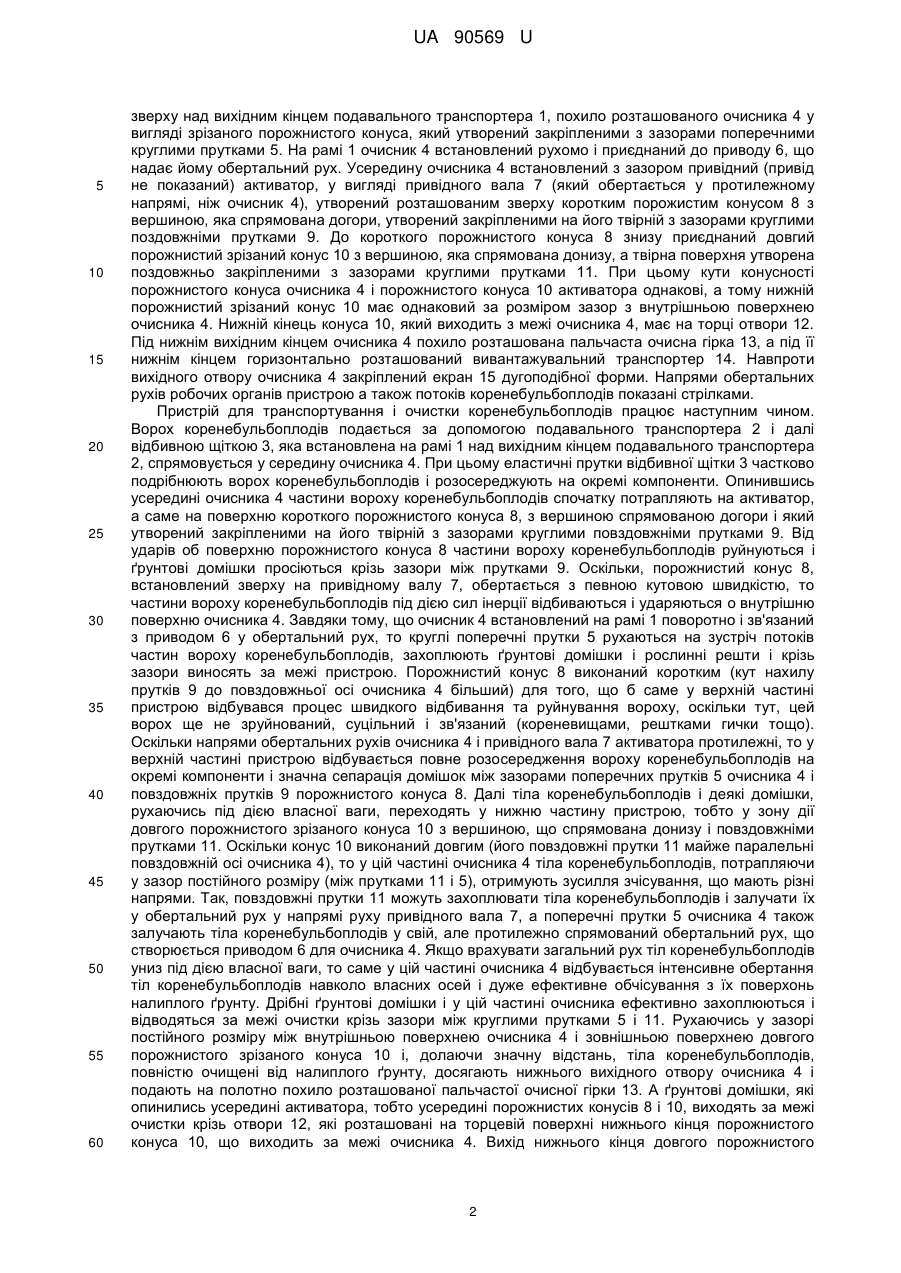

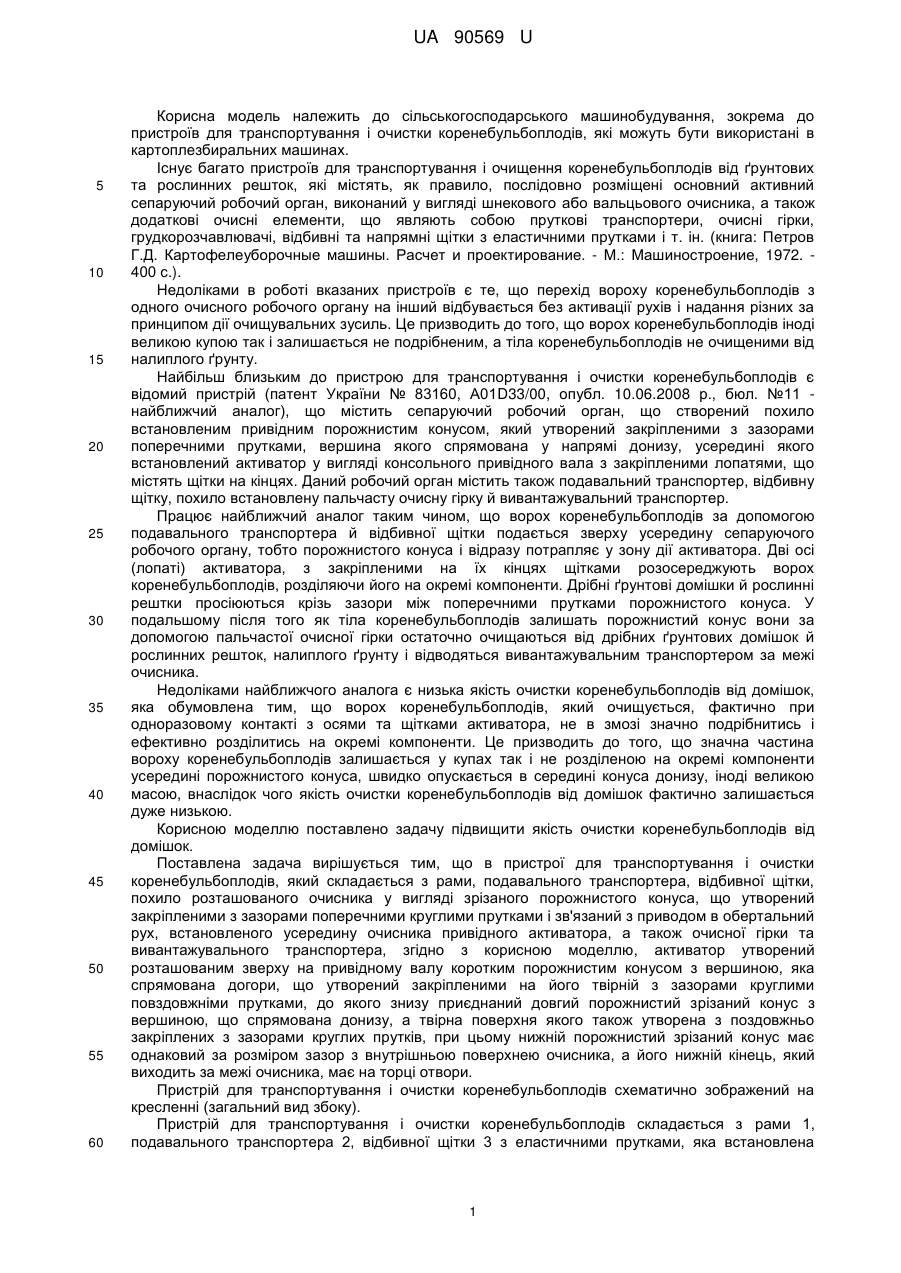

Реферат: Пристрій для транспортування і очистки коренебульбоплодів містить раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом, що приводить його в обертальний рух, встановлений усередину очисника привідний активатор, а також очисну гірку та вивантажувальний транспортер. При цьому активатор утворений розташованим зверху на привідному валу коротким порожнистим конусом з вершиною, яка спрямована догори, що утворений закріпленими на його твірній з зазорами круглими повздовжніми прутками, до якого знизу приєднаний довгий порожнистий зрізаний конус з вершиною, що спрямована донизу, твірна поверхня якого також утворена з поздовжньо закріплених з зазорами круглих прутків, при цьому нижній порожнистий зрізаний конус має однаковий за розміром зазор з внутрішньою поверхнею очисника, а його нижній кінець, який виходить за межі очисника, має на торці отвори. UA 90569 U (54) ПРИСТРІЙ ДЛЯ ТРАНСПОРТУВАННЯ ТА ОЧИСТКИ КОРЕНЕБУЛЬБОПЛОДІВ UA 90569 U UA 90569 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які містять, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - Μ.: Машиностроение, 1972. 400 с.). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це призводить до того, що ворох коренебульбоплодів іноді великою купою так і залишається не подрібненим, а тіла коренебульбоплодів не очищеними від налиплого ґрунту. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій (патент України № 83160, А01D33/00, опубл. 10.06.2008 р., бюл. №11 найближчий аналог), що містить сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює найближчий аналог таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому після того як тіла коренебульбоплодів залишать порожнистий конус вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається в середині конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. Корисною моделлю поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило розташованого очисника у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, встановленого усередину очисника привідного активатора, а також очисної гірки та вивантажувального транспортера, згідно з корисною моделлю, активатор утворений розташованим зверху на привідному валу коротким порожнистим конусом з вершиною, яка спрямована догори, що утворений закріпленими на його твірній з зазорами круглими повздовжніми прутками, до якого знизу приєднаний довгий порожнистий зрізаний конус з вершиною, що спрямована донизу, а твірна поверхня якого також утворена з поздовжньо закріплених з зазорами круглих прутків, при цьому нижній порожнистий зрізаний конус має однаковий за розміром зазор з внутрішньою поверхнею очисника, а його нижній кінець, який виходить за межі очисника, має на торці отвори. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3 з еластичними прутками, яка встановлена 1 UA 90569 U 5 10 15 20 25 30 35 40 45 50 55 60 зверху над вихідним кінцем подавального транспортера 1, похило розташованого очисника 4 у вигляді зрізаного порожнистого конуса, який утворений закріпленими з зазорами поперечними круглими прутками 5. На рамі 1 очисник 4 встановлений рухомо і приєднаний до приводу 6, що надає йому обертальний рух. Усередину очисника 4 встановлений з зазором привідний (привід не показаний) активатор, у вигляді привідного вала 7 (який обертається у протилежному напрямі, ніж очисник 4), утворений розташованим зверху коротким порожистим конусом 8 з вершиною, яка спрямована догори, утворений закріпленими на його твірній з зазорами круглими поздовжніми прутками 9. До короткого порожнистого конуса 8 знизу приєднаний довгий порожнистий зрізаний конус 10 з вершиною, яка спрямована донизу, а твірна поверхня утворена поздовжньо закріпленими з зазорами круглими прутками 11. При цьому кути конусності порожнистого конуса очисника 4 і порожнистого конуса 10 активатора однакові, а тому нижній порожнистий зрізаний конус 10 має однаковий за розміром зазор з внутрішньою поверхнею очисника 4. Нижній кінець конуса 10, який виходить з межі очисника 4, має на торці отвори 12. Під нижнім вихідним кінцем очисника 4 похило розташована пальчаста очисна гірка 13, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 14. Навпроти вихідного отвору очисника 4 закріплений екран 15 дугоподібної форми. Напрями обертальних рухів робочих органів пристрою а також потоків коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів подається за допомогою подавального транспортера 2 і далі відбивною щіткою 3, яка встановлена на рамі 1 над вихідним кінцем подавального транспортера 2, спрямовується у середину очисника 4. При цьому еластичні прутки відбивної щітки 3 частково подрібнюють ворох коренебульбоплодів і розосереджують на окремі компоненти. Опинившись усередині очисника 4 частини вороху коренебульбоплодів спочатку потрапляють на активатор, а саме на поверхню короткого порожнистого конуса 8, з вершиною спрямованою догори і який утворений закріпленими на його твірній з зазорами круглими повздовжніми прутками 9. Від ударів об поверхню порожнистого конуса 8 частини вороху коренебульбоплодів руйнуються і ґрунтові домішки просіються крізь зазори між прутками 9. Оскільки, порожнистий конус 8, встановлений зверху на привідному валу 7, обертається з певною кутовою швидкістю, то частини вороху коренебульбоплодів під дією сил інерції відбиваються і ударяються о внутрішню поверхню очисника 4. Завдяки тому, що очисник 4 встановлений на рамі 1 поворотно і зв'язаний з приводом 6 у обертальний рух, то круглі поперечні прутки 5 рухаються на зустріч потоків частин вороху коренебульбоплодів, захоплюють ґрунтові домішки і рослинні решти і крізь зазори виносять за межі пристрою. Порожнистий конус 8 виконаний коротким (кут нахилу прутків 9 до повздовжньої осі очисника 4 більший) для того, що б саме у верхній частині пристрою відбувався процес швидкого відбивання та руйнування вороху, оскільки тут, цей ворох ще не зруйнований, суцільний і зв'язаний (кореневищами, рештками гички тощо). Оскільки напрями обертальних рухів очисника 4 і привідного вала 7 активатора протилежні, то у верхній частині пристрою відбувається повне розосередження вороху коренебульбоплодів на окремі компоненти і значна сепарація домішок між зазорами поперечних прутків 5 очисника 4 і повздовжніх прутків 9 порожнистого конуса 8. Далі тіла коренебульбоплодів і деякі домішки, рухаючись під дією власної ваги, переходять у нижню частину пристрою, тобто у зону дії довгого порожнистого зрізаного конуса 10 з вершиною, що спрямована донизу і повздовжніми прутками 11. Оскільки конус 10 виконаний довгим (його повздовжні прутки 11 майже паралельні повздовжній осі очисника 4), то у цій частині очисника 4 тіла коренебульбоплодів, потрапляючи у зазор постійного розміру (між прутками 11 і 5), отримують зусилля зчісування, що мають різні напрями. Так, повздовжні прутки 11 можуть захоплювати тіла коренебульбоплодів і залучати їх у обертальний рух у напрямі руху привідного вала 7, а поперечні прутки 5 очисника 4 також залучають тіла коренебульбоплодів у свій, але протилежно спрямований обертальний рух, що створюється приводом 6 для очисника 4. Якщо врахувати загальний рух тіл коренебульбоплодів униз під дією власної ваги, то саме у цій частині очисника 4 відбувається інтенсивне обертання тіл коренебульбоплодів навколо власних осей і дуже ефективне обчісування з їх поверхонь налиплого ґрунту. Дрібні ґрунтові домішки і у цій частині очисника ефективно захоплюються і відводяться за межі очистки крізь зазори між круглими прутками 5 і 11. Рухаючись у зазорі постійного розміру між внутрішньою поверхнею очисника 4 і зовнішньою поверхнею довгого порожнистого зрізаного конуса 10 і, долаючи значну відстань, тіла коренебульбоплодів, повністю очищені від налиплого ґрунту, досягають нижнього вихідного отвору очисника 4 і подають на полотно похило розташованої пальчастої очисної гірки 13. А ґрунтові домішки, які опинились усередині активатора, тобто усередині порожнистих конусів 8 і 10, виходять за межі очистки крізь отвори 12, які розташовані на торцевій поверхні нижнього кінця порожнистого конуса 10, що виходить за межі очисника 4. Вихід нижнього кінця довгого порожнистого 2 UA 90569 U 5 10 зрізаного конуса 10 за межі очисника 4 обумовлено тим, що ґрунтові домішки, які потрапили у середину активатора і опустились донизу тут, під дією відцентрових сил рухаються у зворотному напрямі, тобто крізь зазори між прутками 11 назовні - за межі очистки. Потрапивши на полотно похило розташованої пальчастої очисної гірки 13, тіла коренебульбоплодів скочуються донизу, оскільки мають круглу форму, а ґрунтові домішки й рослинні рештки остаточно виносяться полотном гірки 13 через її верхній кінець, через її верхню частину, за межі очисника. Кутові швидкості обертання порожнистого конуса 4 та привідного вала 7 активатора повинні враховувати кількість вороху коренебульбоплодів, що подається на очистку, його забруднення домішками тощо. Для запобігання втрат тіл коренебульбоплодів закріплений екран 15 дугоподібної форми. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20-25 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій для транспортування і очистки коренебульбоплодів, що містить раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом, що приводить його в обертальний рух, встановлений усередину очисника привідний активатор, а також очисну гірку та вивантажувальний транспортер, який відрізняється тим, що активатор утворений розташованим зверху на привідному валу коротким порожнистим конусом з вершиною, яка спрямована догори, що утворений закріпленими на його твірній з зазорами круглими повздовжніми прутками, до якого знизу приєднаний довгий порожнистий зрізаний конус з вершиною, що спрямована донизу, твірна поверхня якого також утворена з поздовжньо закріплених з зазорами круглих прутків, при цьому нижній порожнистий зрізаний конус має однаковий за розміром зазор з внутрішньою поверхнею очисника, а його нижній кінець, який виходить за межі очисника, має на торці отвори. 3 UA 90569 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
