Пристрій для транспортування та очистки коренебульбоплодів

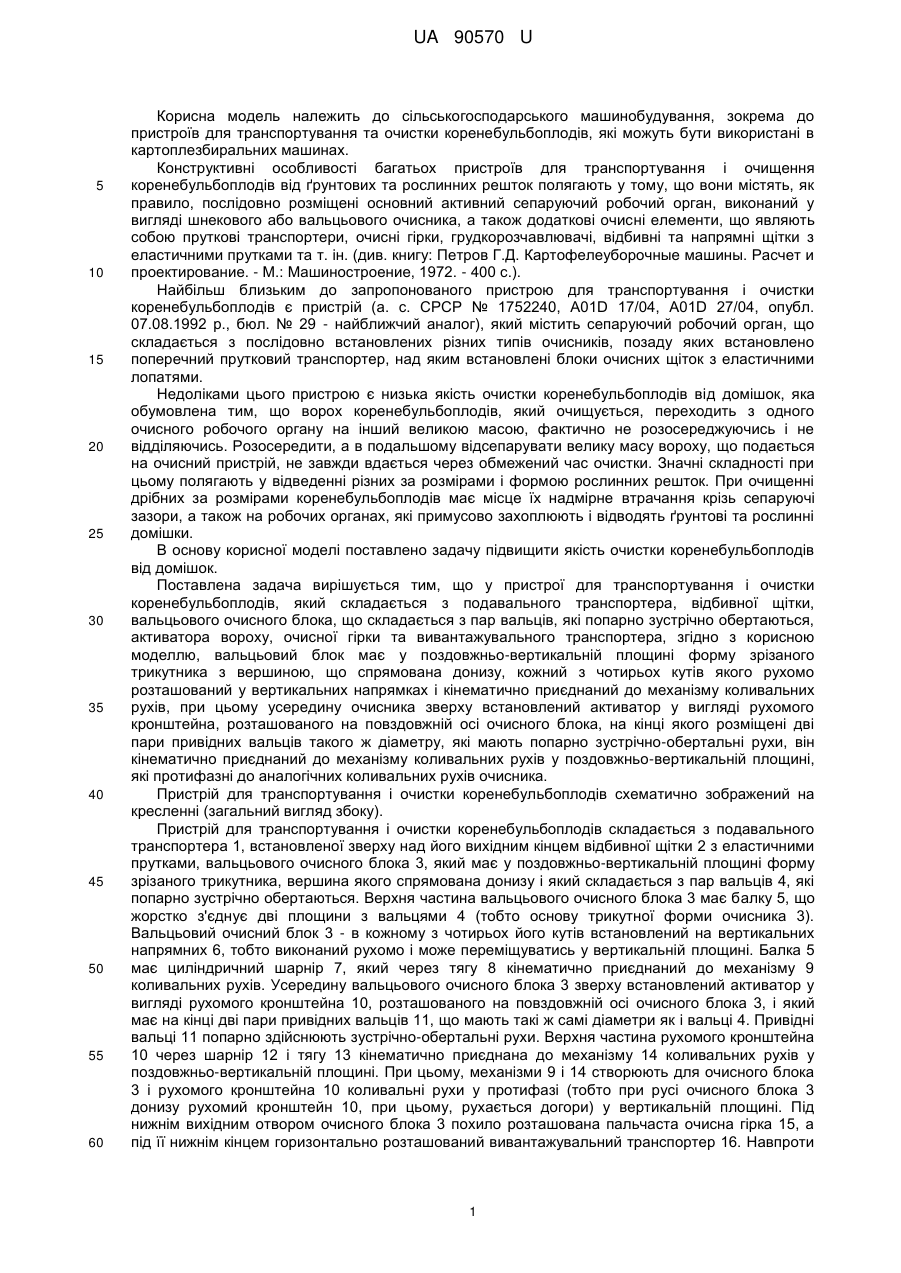

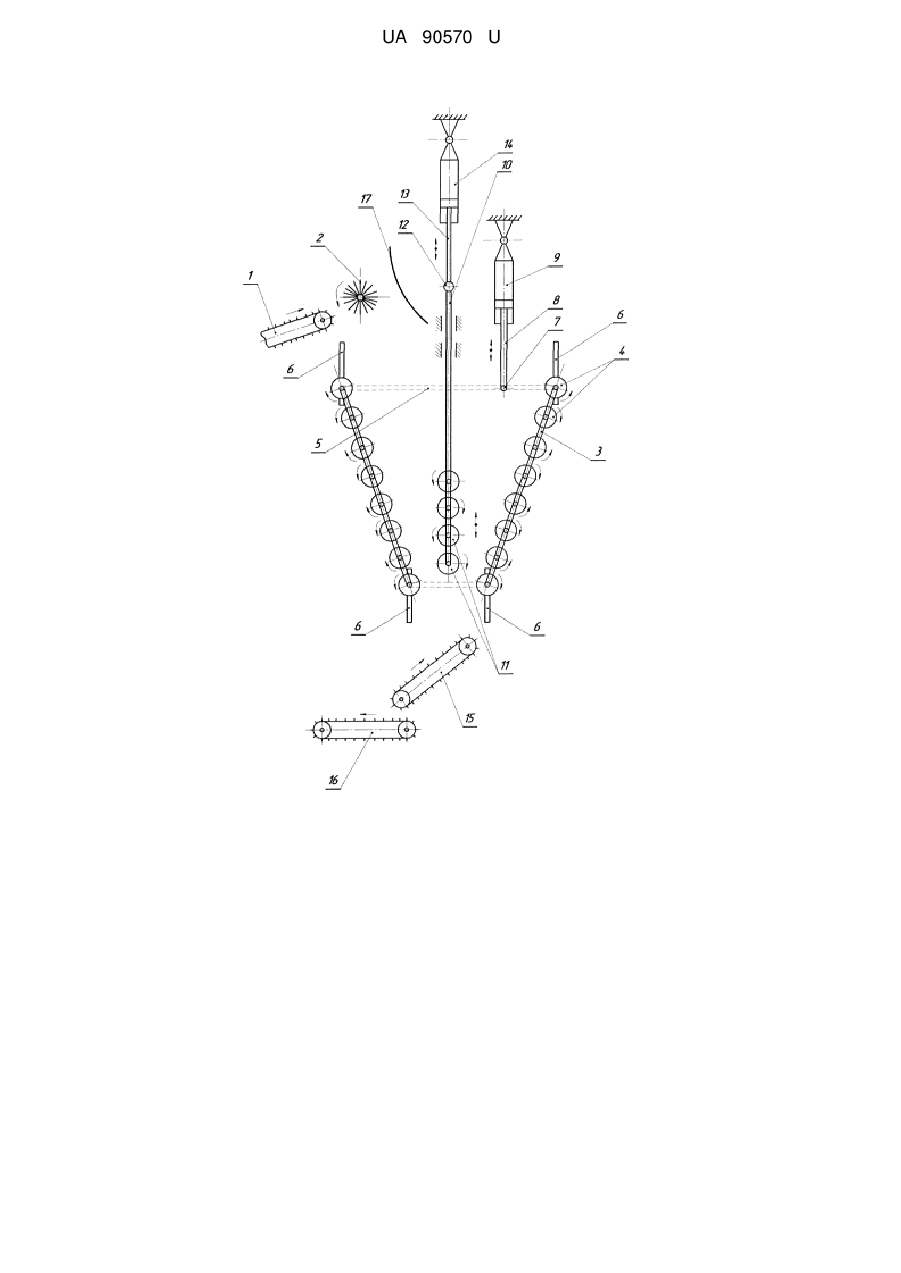

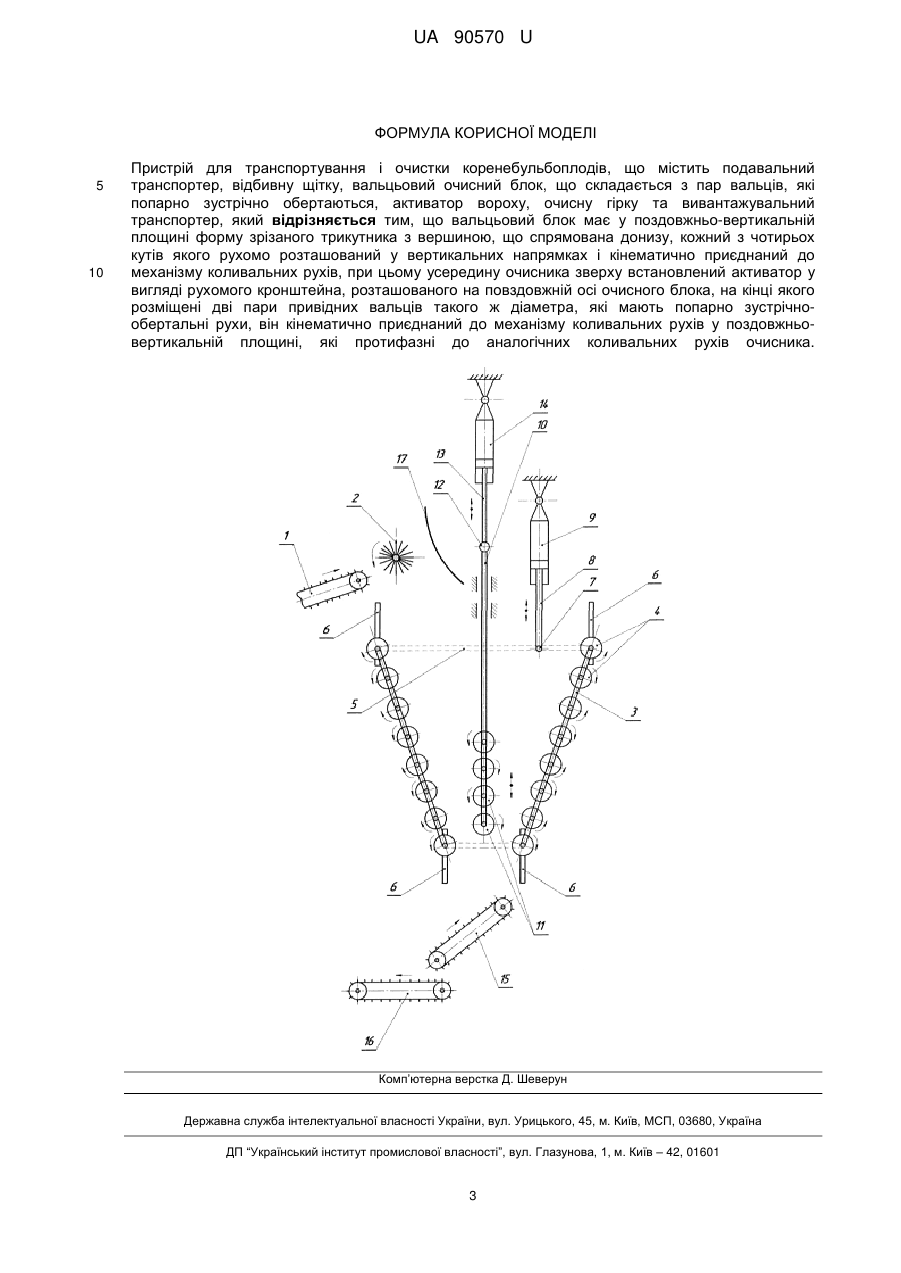

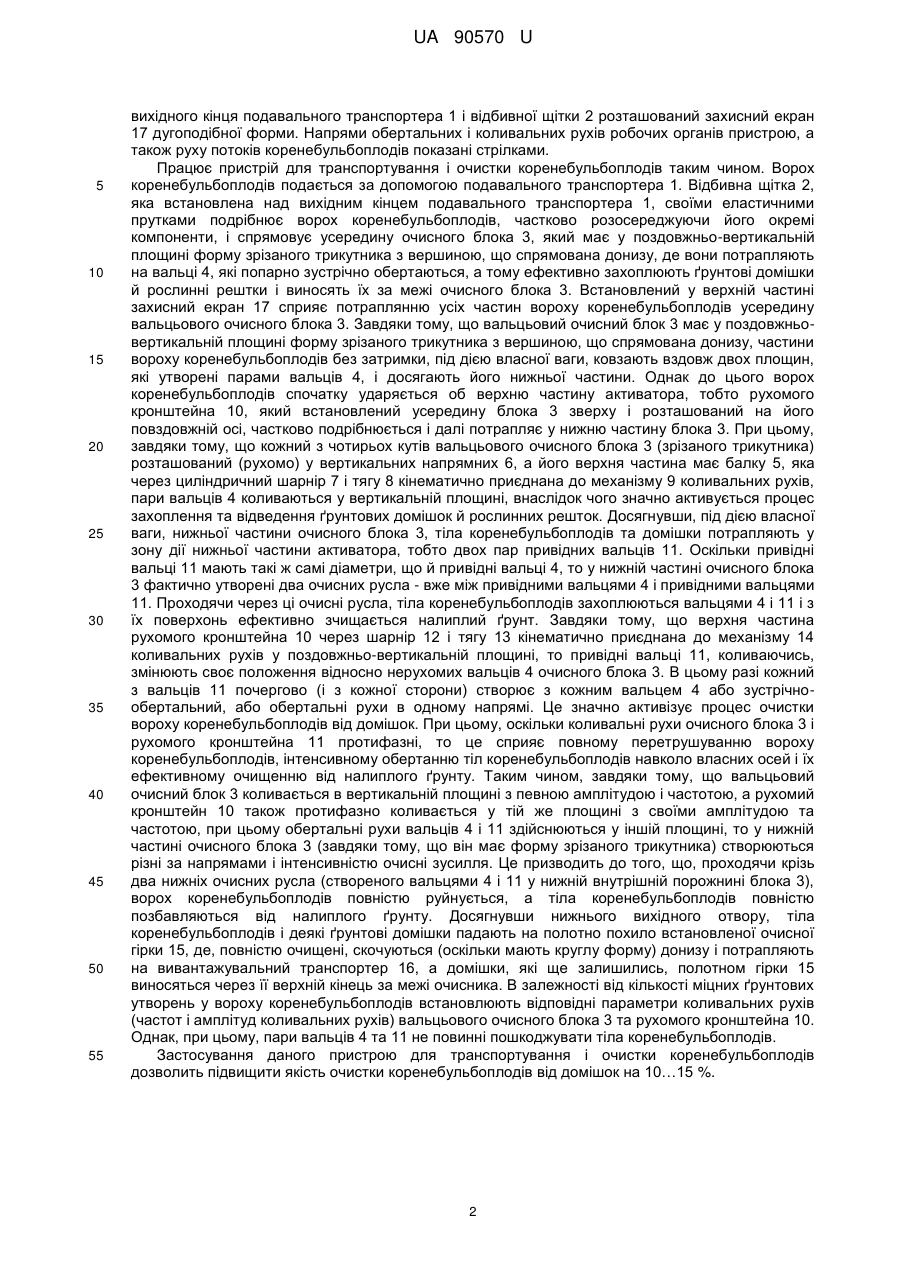

Реферат: Пристрій для транспортування і очистки коренебульбоплодів містить подавальний транспортер, відбивну щітку, вальцьовий очисний блок, що складається з пар вальців, які попарно зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер. Вальцьовий блок має у поздовжньо-вертикальній площині форму зрізаного трикутника з вершиною, що спрямована донизу, кожний з чотирьох кутів якого рухомо розташований у вертикальних напрямках і кінематично приєднаний до механізму коливальних рухів. При цьому усередину очисника зверху встановлений активатор у вигляді рухомого кронштейна, розташованого на повздовжній осі очисного блока, на кінці якого розміщені дві пари привідних вальців такого ж діаметру, які мають попарно зустрічно-обертальні рухи, він кінематично приєднаний до механізму коливальних рухів у поздовжньо-вертикальній площині, які протифазні до аналогічних коливальних рухів очисника. UA 90570 U (54) ПРИСТРІЙ ДЛЯ ТРАНСПОРТУВАННЯ ТА ОЧИСТКИ КОРЕНЕБУЛЬБОПЛОДІВ UA 90570 U UA 90570 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони містять, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с.). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій (а. с. СРСР № 1752240, A01D 17/04, А01D 27/04, опубл. 07.08.1992 р., бюл. № 29 - найближчий аналог), який містить сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складності при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. В основу корисної моделі поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, відбивної щітки, вальцьового очисного блока, що складається з пар вальців, які попарно зустрічно обертаються, активатора вороху, очисної гірки та вивантажувального транспортера, згідно з корисною моделлю, вальцьовий блок має у поздовжньо-вертикальній площині форму зрізаного трикутника з вершиною, що спрямована донизу, кожний з чотирьох кутів якого рухомо розташований у вертикальних напрямках і кінематично приєднаний до механізму коливальних рухів, при цьому усередину очисника зверху встановлений активатор у вигляді рухомого кронштейна, розташованого на повздовжній осі очисного блока, на кінці якого розміщені дві пари привідних вальців такого ж діаметру, які мають попарно зустрічно-обертальні рухи, він кінематично приєднаний до механізму коливальних рухів у поздовжньо-вертикальній площині, які протифазні до аналогічних коливальних рухів очисника. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вигляд збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з подавального транспортера 1, встановленої зверху над його вихідним кінцем відбивної щітки 2 з еластичними прутками, вальцьового очисного блока 3, який має у поздовжньо-вертикальній площині форму зрізаного трикутника, вершина якого спрямована донизу і який складається з пар вальців 4, які попарно зустрічно обертаються. Верхня частина вальцьового очисного блока 3 має балку 5, що жорстко з'єднує дві площини з вальцями 4 (тобто основу трикутної форми очисника 3). Вальцьовий очисний блок 3 - в кожному з чотирьох його кутів встановлений на вертикальних напрямних 6, тобто виконаний рухомо і може переміщуватись у вертикальній площині. Балка 5 має циліндричний шарнір 7, який через тягу 8 кінематично приєднаний до механізму 9 коливальних рухів. Усередину вальцьового очисного блока 3 зверху встановлений активатор у вигляді рухомого кронштейна 10, розташованого на повздовжній осі очисного блока 3, і який має на кінці дві пари привідних вальців 11, що мають такі ж самі діаметри як і вальці 4. Привідні вальці 11 попарно здійснюють зустрічно-обертальні рухи. Верхня частина рухомого кронштейна 10 через шарнір 12 і тягу 13 кінематично приєднана до механізму 14 коливальних рухів у поздовжньо-вертикальній площині. При цьому, механізми 9 і 14 створюють для очисного блока 3 і рухомого кронштейна 10 коливальні рухи у протифазі (тобто при русі очисного блока 3 донизу рухомий кронштейн 10, при цьому, рухається догори) у вертикальній площині. Під нижнім вихідним отвором очисного блока 3 похило розташована пальчаста очисна гірка 15, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 16. Навпроти 1 UA 90570 U 5 10 15 20 25 30 35 40 45 50 55 вихідного кінця подавального транспортера 1 і відбивної щітки 2 розташований захисний екран 17 дугоподібної форми. Напрями обертальних і коливальних рухів робочих органів пристрою, а також руху потоків коренебульбоплодів показані стрілками. Працює пристрій для транспортування і очистки коренебульбоплодів таким чином. Ворох коренебульбоплодів подається за допомогою подавального транспортера 1. Відбивна щітка 2, яка встановлена над вихідним кінцем подавального транспортера 1, своїми еластичними прутками подрібнює ворох коренебульбоплодів, частково розосереджуючи його окремі компоненти, і спрямовує усередину очисного блока 3, який має у поздовжньо-вертикальній площині форму зрізаного трикутника з вершиною, що спрямована донизу, де вони потрапляють на вальці 4, які попарно зустрічно обертаються, а тому ефективно захоплюють ґрунтові домішки й рослинні рештки і виносять їх за межі очисного блока 3. Встановлений у верхній частині захисний екран 17 сприяє потраплянню усіх частин вороху коренебульбоплодів усередину вальцьового очисного блока 3. Завдяки тому, що вальцьовий очисний блок 3 має у поздовжньовертикальній площині форму зрізаного трикутника з вершиною, що спрямована донизу, частини вороху коренебульбоплодів без затримки, під дією власної ваги, ковзають вздовж двох площин, які утворені парами вальців 4, і досягають його нижньої частини. Однак до цього ворох коренебульбоплодів спочатку ударяється об верхню частину активатора, тобто рухомого кронштейна 10, який встановлений усередину блока 3 зверху і розташований на його повздовжній осі, частково подрібнюється і далі потрапляє у нижню частину блока 3. При цьому, завдяки тому, що кожний з чотирьох кутів вальцьового очисного блока 3 (зрізаного трикутника) розташований (рухомо) у вертикальних напрямних 6, а його верхня частина має балку 5, яка через циліндричний шарнір 7 і тягу 8 кінематично приєднана до механізму 9 коливальних рухів, пари вальців 4 коливаються у вертикальній площині, внаслідок чого значно активується процес захоплення та відведення ґрунтових домішок й рослинних решток. Досягнувши, під дією власної ваги, нижньої частини очисного блока 3, тіла коренебульбоплодів та домішки потрапляють у зону дії нижньої частини активатора, тобто двох пар привідних вальців 11. Оскільки привідні вальці 11 мають такі ж самі діаметри, що й привідні вальці 4, то у нижній частині очисного блока 3 фактично утворені два очисних русла - вже між привідними вальцями 4 і привідними вальцями 11. Проходячи через ці очисні русла, тіла коренебульбоплодів захоплюються вальцями 4 і 11 і з їх поверхонь ефективно зчищається налиплий ґрунт. Завдяки тому, що верхня частина рухомого кронштейна 10 через шарнір 12 і тягу 13 кінематично приєднана до механізму 14 коливальних рухів у поздовжньо-вертикальній площині, то привідні вальці 11, коливаючись, змінюють своє положення відносно нерухомих вальців 4 очисного блока 3. В цьому разі кожний з вальців 11 почергово (і з кожної сторони) створює з кожним вальцем 4 або зустрічнообертальний, або обертальні рухи в одному напрямі. Це значно активізує процес очистки вороху коренебульбоплодів від домішок. При цьому, оскільки коливальні рухи очисного блока 3 і рухомого кронштейна 11 протифазні, то це сприяє повному перетрушуванню вороху коренебульбоплодів, інтенсивному обертанню тіл коренебульбоплодів навколо власних осей і їх ефективному очищенню від налиплого ґрунту. Таким чином, завдяки тому, що вальцьовий очисний блок 3 коливається в вертикальній площині з певною амплітудою і частотою, а рухомий кронштейн 10 також протифазно коливається у тій же площині з своїми амплітудою та частотою, при цьому обертальні рухи вальців 4 і 11 здійснюються у іншій площині, то у нижній частині очисного блока 3 (завдяки тому, що він має форму зрізаного трикутника) створюються різні за напрямами і інтенсивністю очисні зусилля. Це призводить до того, що, проходячи крізь два нижніх очисних русла (створеного вальцями 4 і 11 у нижній внутрішній порожнині блока 3), ворох коренебульбоплодів повністю руйнується, а тіла коренебульбоплодів повністю позбавляються від налиплого ґрунту. Досягнувши нижнього вихідного отвору, тіла коренебульбоплодів і деякі ґрунтові домішки падають на полотно похило встановленої очисної гірки 15, де, повністю очищені, скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 16, а домішки, які ще залишились, полотном гірки 15 виносяться через її верхній кінець за межі очисника. В залежності від кількості міцних ґрунтових утворень у вороху коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частот і амплітуд коливальних рухів) вальцьового очисного блока 3 та рухомого кронштейна 10. Однак, при цьому, пари вальців 4 та 11 не повинні пошкоджувати тіла коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 10…15 %. 2 UA 90570 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для транспортування і очистки коренебульбоплодів, що містить подавальний транспортер, відбивну щітку, вальцьовий очисний блок, що складається з пар вальців, які попарно зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер, який відрізняється тим, що вальцьовий блок має у поздовжньо-вертикальній площині форму зрізаного трикутника з вершиною, що спрямована донизу, кожний з чотирьох кутів якого рухомо розташований у вертикальних напрямках і кінематично приєднаний до механізму коливальних рухів, при цьому усередину очисника зверху встановлений активатор у вигляді рухомого кронштейна, розташованого на повздовжній осі очисного блока, на кінці якого розміщені дві пари привідних вальців такого ж діаметра, які мають попарно зустрічнообертальні рухи, він кінематично приєднаний до механізму коливальних рухів у поздовжньовертикальній площині, які протифазні до аналогічних коливальних рухів очисника. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
