Установка електророзрядна для дезінтеграції металургійного кремнію

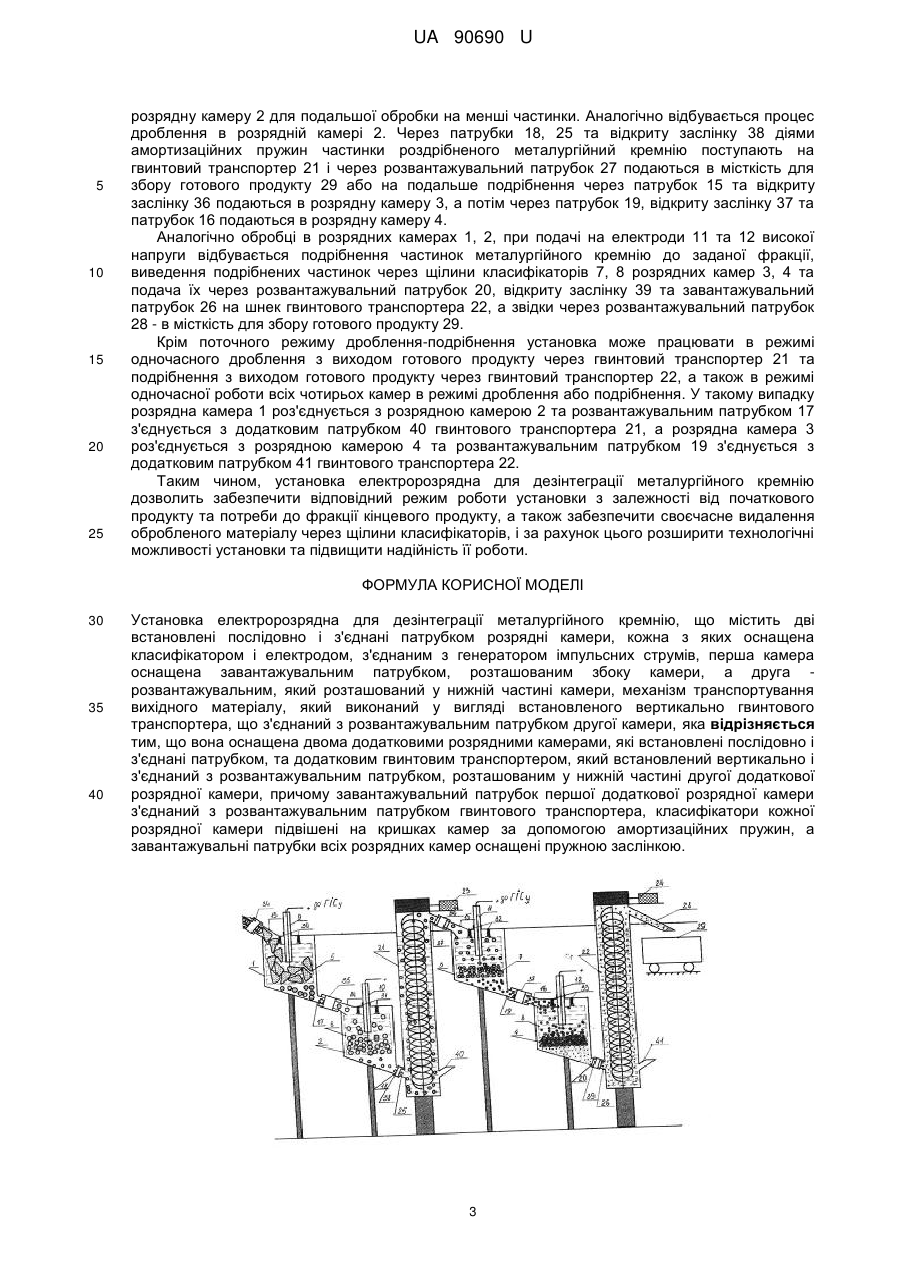

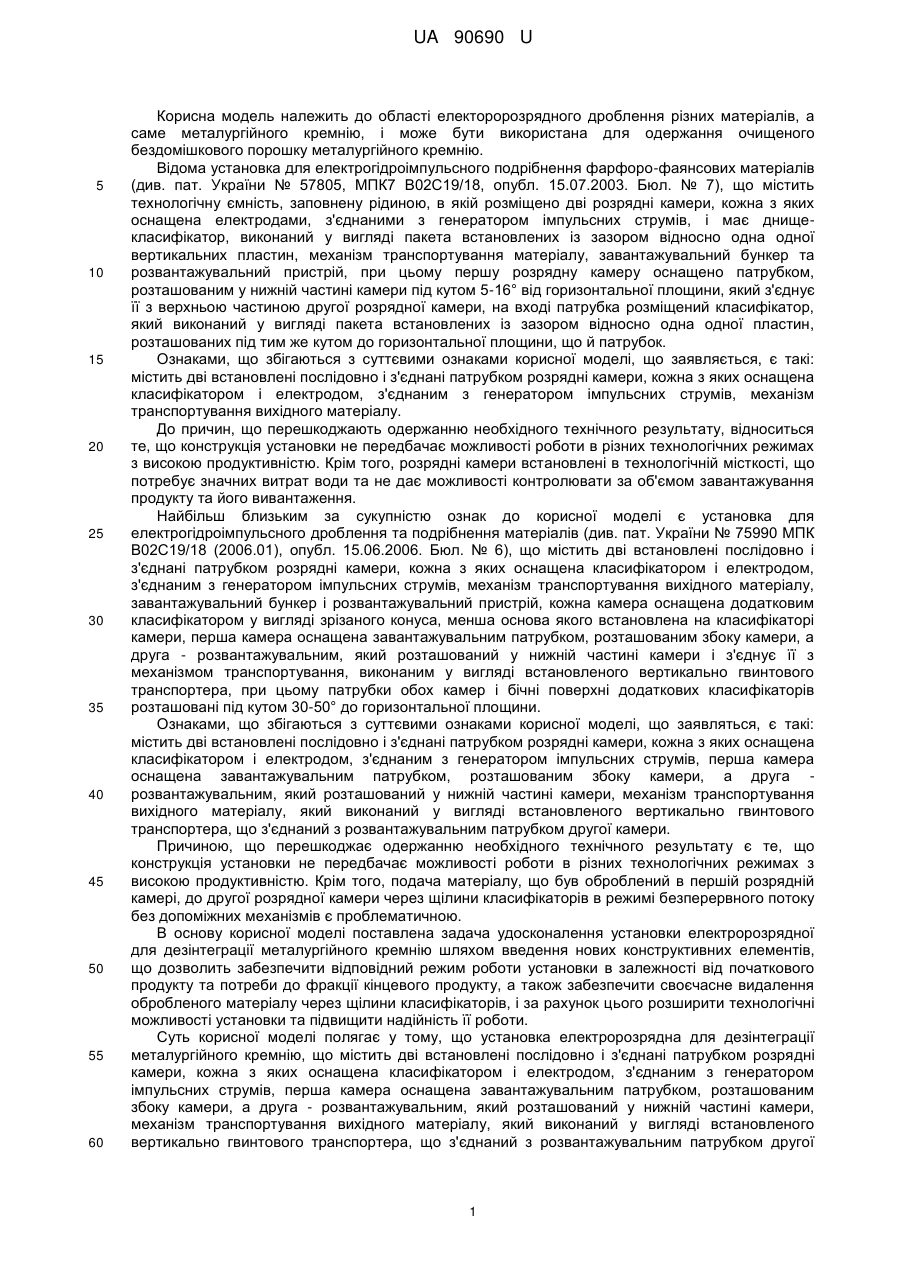

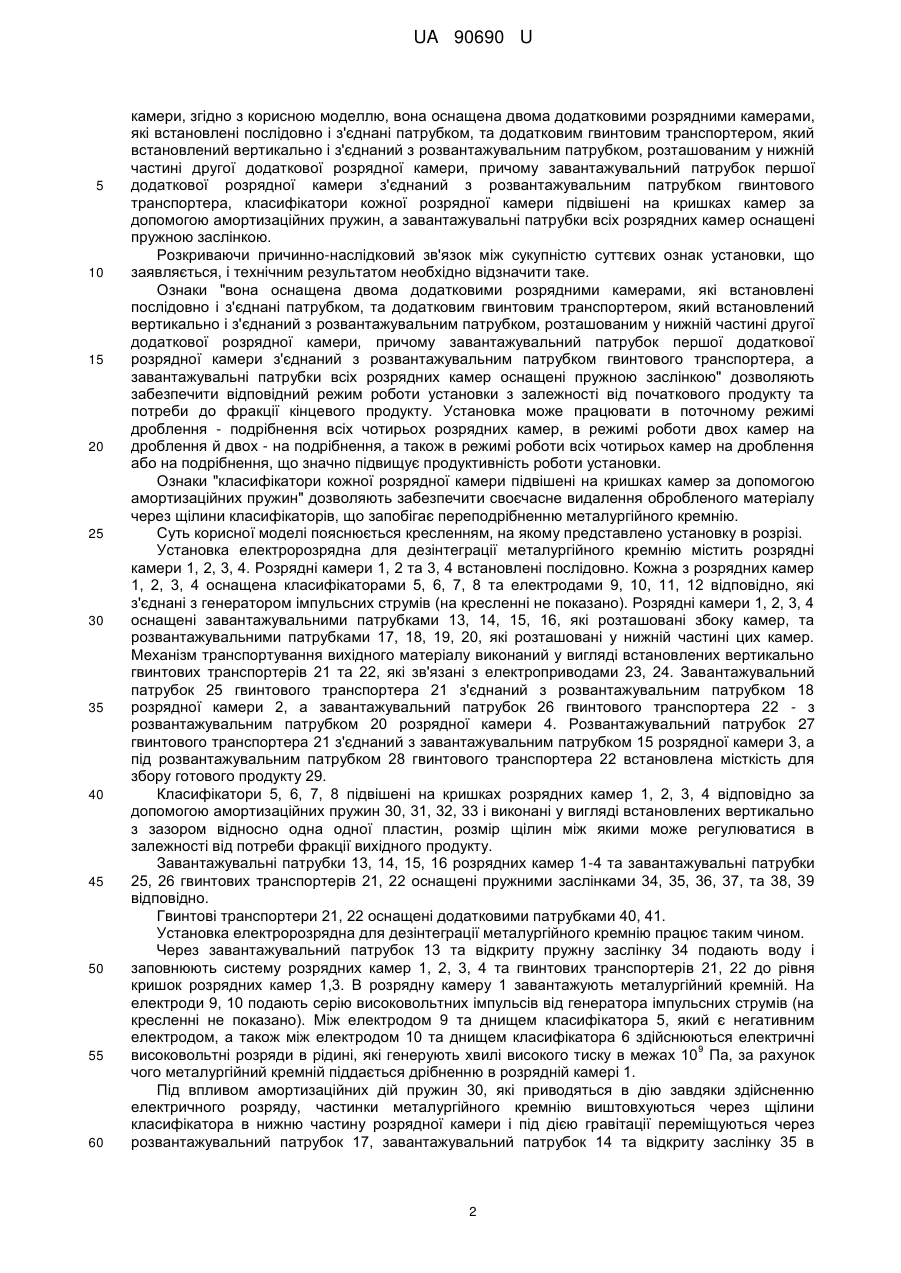

Реферат: Установка електророзрядна для дезінтеграції металургійного кремнію, що містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором і електродом, з'єднаним з генератором імпульсних струмів, перша камера оснащена завантажувальним патрубком, розташованим збоку камери, а друга розвантажувальним, який розташований у нижній частині камери, механізм транспортування вихідного матеріалу, який виконаний у вигляді встановленого вертикально гвинтового транспортера, що з'єднаний з розвантажувальним патрубком другої камери, причому вона оснащена двома додатковими розрядними камерами, які встановлені послідовно і з'єднані патрубком, та додатковим гвинтовим транспортером, який встановлений вертикально і з'єднаний з розвантажувальним патрубком, розташованим у нижній частині другої додаткової розрядної камери, причому завантажувальний патрубок першої додаткової розрядної камери з'єднаний з розвантажувальним патрубком гвинтового транспортера, класифікатори кожної розрядної камери підвішені на кришках камер за допомогою амортизаційних пружин, а завантажувальні патрубки всіх розрядних камер оснащені пружною заслінкою. UA 90690 U (12) UA 90690 U UA 90690 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електоророзрядного дроблення різних матеріалів, а саме металургійного кремнію, і може бути використана для одержання очищеного бездомішкового порошку металургійного кремнію. Відома установка для електрогідроімпульсного подрібнення фарфоро-фаянсових матеріалів (див. пат. України № 57805, МПК7 В02С19/18, опубл. 15.07.2003. Бюл. № 7), що містить технологічну ємність, заповнену рідиною, в якій розміщено дві розрядні камери, кожна з яких оснащена електродами, з'єднаними з генератором імпульсних струмів, і має днищекласифікатор, виконаний у вигляді пакета встановлених із зазором відносно одна одної вертикальних пластин, механізм транспортування матеріалу, завантажувальний бункер та розвантажувальний пристрій, при цьому першу розрядну камеру оснащено патрубком, розташованим у нижній частині камери під кутом 5-16° від горизонтальної площини, який з'єднує її з верхньою частиною другої розрядної камери, на вході патрубка розміщений класифікатор, який виконаний у вигляді пакета встановлених із зазором відносно одна одної пластин, розташованих під тим же кутом до горизонтальної площини, що й патрубок. Ознаками, що збігаються з суттєвими ознаками корисної моделі, що заявляється, є такі: містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором і електродом, з'єднаним з генератором імпульсних струмів, механізм транспортування вихідного матеріалу. До причин, що перешкоджають одержанню необхідного технічного результату, відноситься те, що конструкція установки не передбачає можливості роботи в різних технологічних режимах з високою продуктивністю. Крім того, розрядні камери встановлені в технологічній місткості, що потребує значних витрат води та не дає можливості контролювати за об'ємом завантажування продукту та його вивантаження. Найбільш близьким за сукупністю ознак до корисної моделі є установка для електрогідроімпульсного дроблення та подрібнення матеріалів (див. пат. України № 75990 МПК В02С19/18 (2006.01), опубл. 15.06.2006. Бюл. № 6), що містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором і електродом, з'єднаним з генератором імпульсних струмів, механізм транспортування вихідного матеріалу, завантажувальний бункер і розвантажувальний пристрій, кожна камера оснащена додатковим класифікатором у вигляді зрізаного конуса, менша основа якого встановлена на класифікаторі камери, перша камера оснащена завантажувальним патрубком, розташованим збоку камери, а друга - розвантажувальним, який розташований у нижній частині камери і з'єднує її з механізмом транспортування, виконаним у вигляді встановленого вертикально гвинтового транспортера, при цьому патрубки обох камер і бічні поверхні додаткових класифікаторів розташовані під кутом 30-50° до горизонтальної площини. Ознаками, що збігаються з суттєвими ознаками корисної моделі, що заявляться, є такі: містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором і електродом, з'єднаним з генератором імпульсних струмів, перша камера оснащена завантажувальним патрубком, розташованим збоку камери, а друга розвантажувальним, який розташований у нижній частині камери, механізм транспортування вихідного матеріалу, який виконаний у вигляді встановленого вертикально гвинтового транспортера, що з'єднаний з розвантажувальним патрубком другої камери. Причиною, що перешкоджає одержанню необхідного технічного результату є те, що конструкція установки не передбачає можливості роботи в різних технологічних режимах з високою продуктивністю. Крім того, подача матеріалу, що був оброблений в першій розрядній камері, до другої розрядної камери через щілини класифікаторів в режимі безперервного потоку без допоміжних механізмів є проблематичною. В основу корисної моделі поставлена задача удосконалення установки електророзрядної для дезінтеграції металургійного кремнію шляхом введення нових конструктивних елементів, що дозволить забезпечити відповідний режим роботи установки в залежності від початкового продукту та потреби до фракції кінцевого продукту, а також забезпечити своєчасне видалення обробленого матеріалу через щілини класифікаторів, і за рахунок цього розширити технологічні можливості установки та підвищити надійність її роботи. Суть корисної моделі полягає у тому, що установка електророзрядна для дезінтеграції металургійного кремнію, що містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором і електродом, з'єднаним з генератором імпульсних струмів, перша камера оснащена завантажувальним патрубком, розташованим збоку камери, а друга - розвантажувальним, який розташований у нижній частині камери, механізм транспортування вихідного матеріалу, який виконаний у вигляді встановленого вертикально гвинтового транспортера, що з'єднаний з розвантажувальним патрубком другої 1 UA 90690 U 5 10 15 20 25 30 35 40 45 50 55 60 камери, згідно з корисною моделлю, вона оснащена двома додатковими розрядними камерами, які встановлені послідовно і з'єднані патрубком, та додатковим гвинтовим транспортером, який встановлений вертикально і з'єднаний з розвантажувальним патрубком, розташованим у нижній частині другої додаткової розрядної камери, причому завантажувальний патрубок першої додаткової розрядної камери з'єднаний з розвантажувальним патрубком гвинтового транспортера, класифікатори кожної розрядної камери підвішені на кришках камер за допомогою амортизаційних пружин, а завантажувальні патрубки всіх розрядних камер оснащені пружною заслінкою. Розкриваючи причинно-наслідковий зв'язок між сукупністю суттєвих ознак установки, що заявляється, і технічним результатом необхідно відзначити таке. Ознаки "вона оснащена двома додатковими розрядними камерами, які встановлені послідовно і з'єднані патрубком, та додатковим гвинтовим транспортером, який встановлений вертикально і з'єднаний з розвантажувальним патрубком, розташованим у нижній частині другої додаткової розрядної камери, причому завантажувальний патрубок першої додаткової розрядної камери з'єднаний з розвантажувальним патрубком гвинтового транспортера, а завантажувальні патрубки всіх розрядних камер оснащені пружною заслінкою" дозволяють забезпечити відповідний режим роботи установки з залежності від початкового продукту та потреби до фракції кінцевого продукту. Установка може працювати в поточному режимі дроблення - подрібнення всіх чотирьох розрядних камер, в режимі роботи двох камер на дроблення й двох - на подрібнення, а також в режимі роботи всіх чотирьох камер на дроблення або на подрібнення, що значно підвищує продуктивність роботи установки. Ознаки "класифікатори кожної розрядної камери підвішені на кришках камер за допомогою амортизаційних пружин" дозволяють забезпечити своєчасне видалення обробленого матеріалу через щілини класифікаторів, що запобігає переподрібненню металургійного кремнію. Суть корисної моделі пояснюється кресленням, на якому представлено установку в розрізі. Установка електророзрядна для дезінтеграції металургійного кремнію містить розрядні камери 1, 2, 3, 4. Розрядні камери 1, 2 та 3, 4 встановлені послідовно. Кожна з розрядних камер 1, 2, 3, 4 оснащена класифікаторами 5, 6, 7, 8 та електродами 9, 10, 11, 12 відповідно, які з'єднані з генератором імпульсних струмів (на кресленні не показано). Розрядні камери 1, 2, 3, 4 оснащені завантажувальними патрубками 13, 14, 15, 16, які розташовані збоку камер, та розвантажувальними патрубками 17, 18, 19, 20, які розташовані у нижній частині цих камер. Механізм транспортування вихідного матеріалу виконаний у вигляді встановлених вертикально гвинтових транспортерів 21 та 22, які зв'язані з електроприводами 23, 24. Завантажувальний патрубок 25 гвинтового транспортера 21 з'єднаний з розвантажувальним патрубком 18 розрядної камери 2, а завантажувальний патрубок 26 гвинтового транспортера 22 - з розвантажувальним патрубком 20 розрядної камери 4. Розвантажувальний патрубок 27 гвинтового транспортера 21 з'єднаний з завантажувальним патрубком 15 розрядної камери 3, а під розвантажувальним патрубком 28 гвинтового транспортера 22 встановлена місткість для збору готового продукту 29. Класифікатори 5, 6, 7, 8 підвішені на кришках розрядних камер 1, 2, 3, 4 відповідно за допомогою амортизаційних пружин 30, 31, 32, 33 і виконані у вигляді встановлених вертикально з зазором відносно одна одної пластин, розмір щілин між якими може регулюватися в залежності від потреби фракції вихідного продукту. Завантажувальні патрубки 13, 14, 15, 16 розрядних камер 1-4 та завантажувальні патрубки 25, 26 гвинтових транспортерів 21, 22 оснащені пружними заслінками 34, 35, 36, 37, та 38, 39 відповідно. Гвинтові транспортери 21, 22 оснащені додатковими патрубками 40, 41. Установка електророзрядна для дезінтеграції металургійного кремнію працює таким чином. Через завантажувальний патрубок 13 та відкриту пружну заслінку 34 подають воду і заповнюють систему розрядних камер 1, 2, 3, 4 та гвинтових транспортерів 21, 22 до рівня кришок розрядних камер 1,3. В розрядну камеру 1 завантажують металургійний кремній. На електроди 9, 10 подають серію високовольтних імпульсів від генератора імпульсних струмів (на кресленні не показано). Між електродом 9 та днищем класифікатора 5, який є негативним електродом, а також між електродом 10 та днищем класифікатора 6 здійснюються електричні 9 високовольтні розряди в рідині, які генерують хвилі високого тиску в межах 10 Па, за рахунок чого металургійний кремній піддається дрібненню в розрядній камері 1. Під впливом амортизаційних дій пружин 30, які приводяться в дію завдяки здійсненню електричного розряду, частинки металургійного кремнію виштовхуються через щілини класифікатора в нижню частину розрядної камери і під дією гравітації переміщуються через розвантажувальний патрубок 17, завантажувальний патрубок 14 та відкриту заслінку 35 в 2 UA 90690 U 5 10 15 20 25 розрядну камеру 2 для подальшої обробки на менші частинки. Аналогічно відбувається процес дроблення в розрядній камері 2. Через патрубки 18, 25 та відкриту заслінку 38 діями амортизаційних пружин частинки роздрібненого металургійний кремнію поступають на гвинтовий транспортер 21 і через розвантажувальний патрубок 27 подаються в місткість для збору готового продукту 29 або на подальше подрібнення через патрубок 15 та відкриту заслінку 36 подаються в розрядну камеру 3, а потім через патрубок 19, відкриту заслінку 37 та патрубок 16 подаються в розрядну камеру 4. Аналогічно обробці в розрядних камерах 1, 2, при подачі на електроди 11 та 12 високої напруги відбувається подрібнення частинок металургійного кремнію до заданої фракції, виведення подрібнених частинок через щілини класифікаторів 7, 8 розрядних камер 3, 4 та подача їх через розвантажувальний патрубок 20, відкриту заслінку 39 та завантажувальний патрубок 26 на шнек гвинтового транспортера 22, а звідки через розвантажувальний патрубок 28 - в місткість для збору готового продукту 29. Крім поточного режиму дроблення-подрібнення установка може працювати в режимі одночасного дроблення з виходом готового продукту через гвинтовий транспортер 21 та подрібнення з виходом готового продукту через гвинтовий транспортер 22, а також в режимі одночасної роботи всіх чотирьох камер в режимі дроблення або подрібнення. У такому випадку розрядна камера 1 роз'єднується з розрядною камерою 2 та розвантажувальним патрубком 17 з'єднується з додатковим патрубком 40 гвинтового транспортера 21, а розрядна камера 3 роз'єднується з розрядною камерою 4 та розвантажувальним патрубком 19 з'єднується з додатковим патрубком 41 гвинтового транспортера 22. Таким чином, установка електророзрядна для дезінтеграції металургійного кремнію дозволить забезпечити відповідний режим роботи установки з залежності від початкового продукту та потреби до фракції кінцевого продукту, а також забезпечити своєчасне видалення обробленого матеріалу через щілини класифікаторів, і за рахунок цього розширити технологічні можливості установки та підвищити надійність її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Установка електророзрядна для дезінтеграції металургійного кремнію, що містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором і електродом, з'єднаним з генератором імпульсних струмів, перша камера оснащена завантажувальним патрубком, розташованим збоку камери, а друга розвантажувальним, який розташований у нижній частині камери, механізм транспортування вихідного матеріалу, який виконаний у вигляді встановленого вертикально гвинтового транспортера, що з'єднаний з розвантажувальним патрубком другої камери, яка відрізняється тим, що вона оснащена двома додатковими розрядними камерами, які встановлені послідовно і з'єднані патрубком, та додатковим гвинтовим транспортером, який встановлений вертикально і з'єднаний з розвантажувальним патрубком, розташованим у нижній частині другої додаткової розрядної камери, причому завантажувальний патрубок першої додаткової розрядної камери з'єднаний з розвантажувальним патрубком гвинтового транспортера, класифікатори кожної розрядної камери підвішені на кришках камер за допомогою амортизаційних пружин, а завантажувальні патрубки всіх розрядних камер оснащені пружною заслінкою. 3 UA 90690 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
