Установка для одержання порошку кремнію
Номер патенту: 101562
Опубліковано: 10.04.2013
Автори: Циба Андрій Вікторович, Денисюк Тетяна Дмитрівна, Приходько Валерій Васильович, Різун Анатолій Романович, Рачков Олексій Миколайович, Кононов Вячеслав Юрійович, Голень Юрій Володимирович
Формула / Реферат

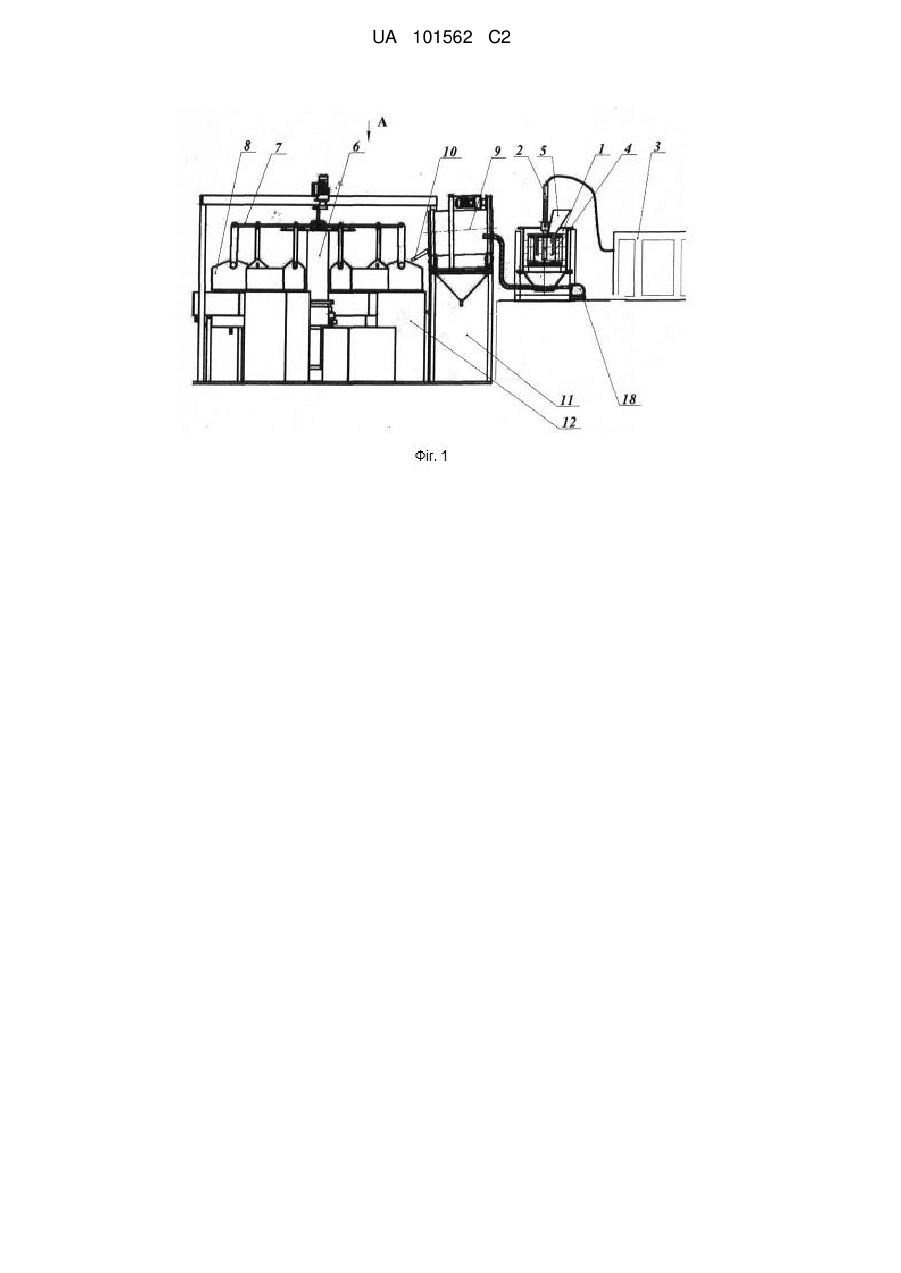

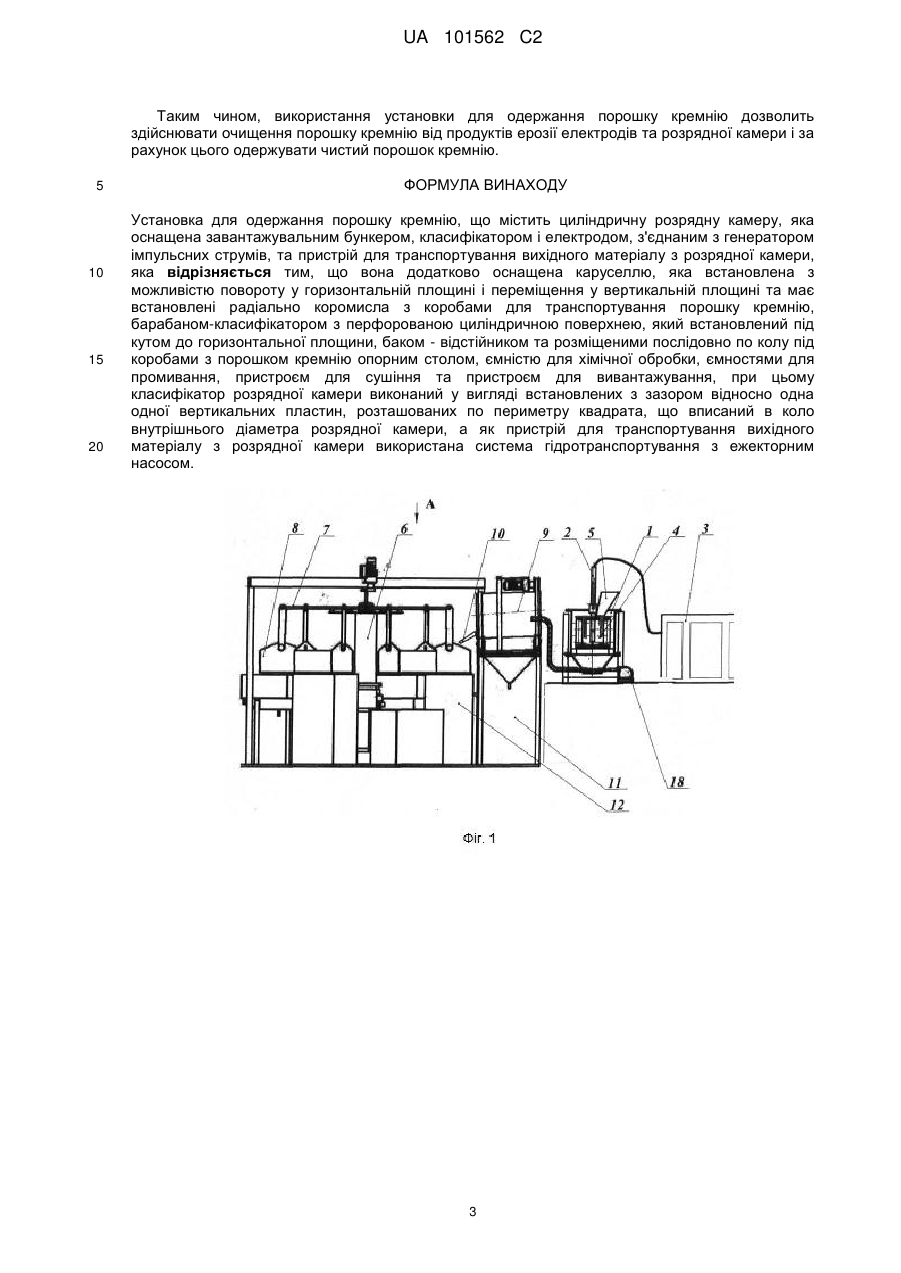

Установка для одержання порошку кремнію, що містить циліндричну розрядну камеру, яка оснащена завантажувальним бункером, класифікатором і електродом, з'єднаним з генератором імпульсних струмів, та пристрій для транспортування вихідного матеріалу з розрядної камери, яка відрізняється тим, що вона додатково оснащена каруселлю, яка встановлена з можливістю повороту у горизонтальній площині і переміщення у вертикальній площині та має встановлені радіально коромисла з коробами для транспортування порошку кремнію, барабаном-класифікатором з перфорованою циліндричною поверхнею, який встановлений під кутом до горизонтальної площини, баком - відстійником та розміщеними послідовно по колу під коробами з порошком кремнію опорним столом, ємністю для хімічної обробки, ємностями для промивання, пристроєм для сушіння та пристроєм для вивантажування, при цьому класифікатор розрядної камери виконаний у вигляді встановлених з зазором відносно одна одної вертикальних пластин, розташованих по периметру квадрата, що вписаний в коло внутрішнього діаметра розрядної камери, а як пристрій для транспортування вихідного матеріалу з розрядної камери використана система гідротранспортування з ежекторним насосом.
Текст

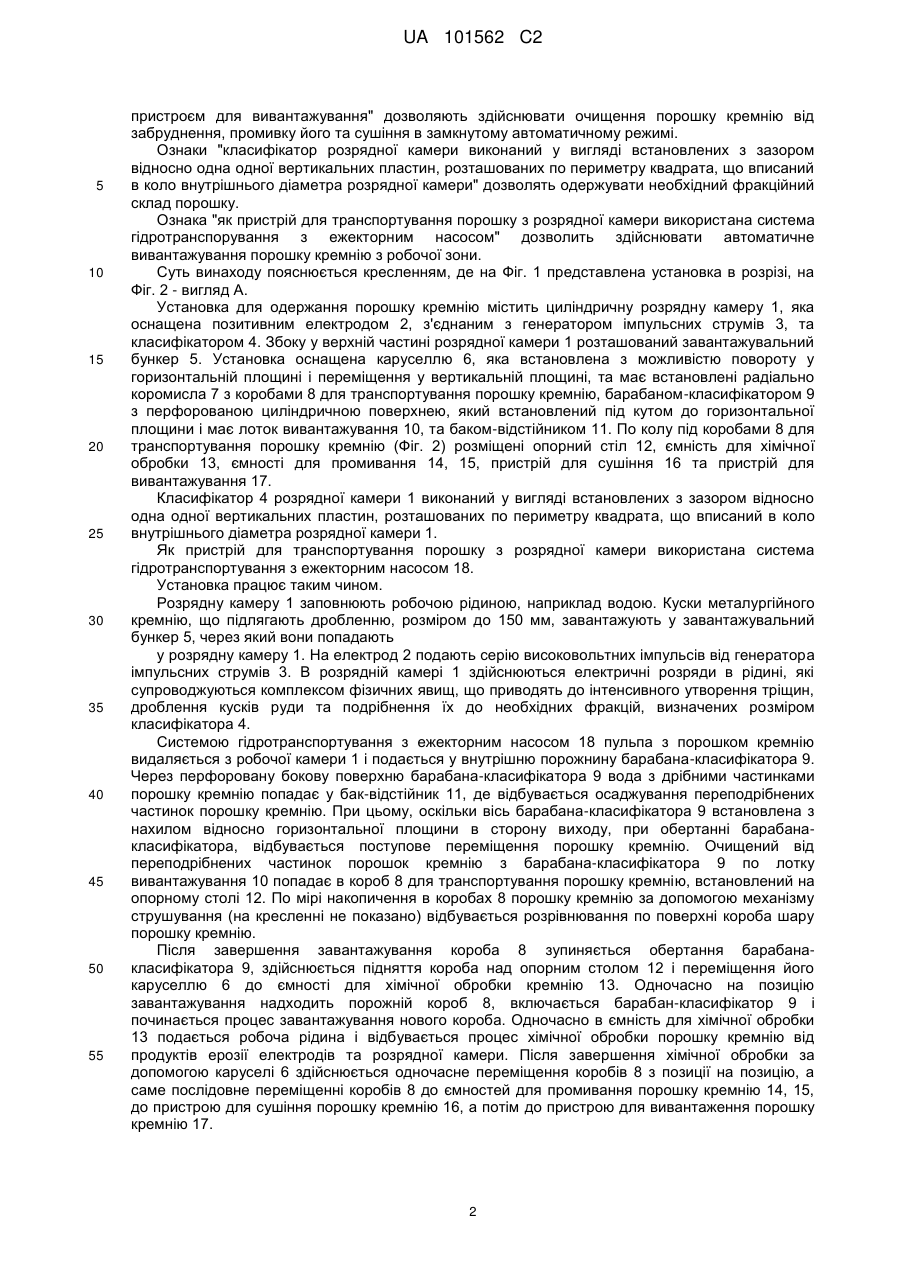

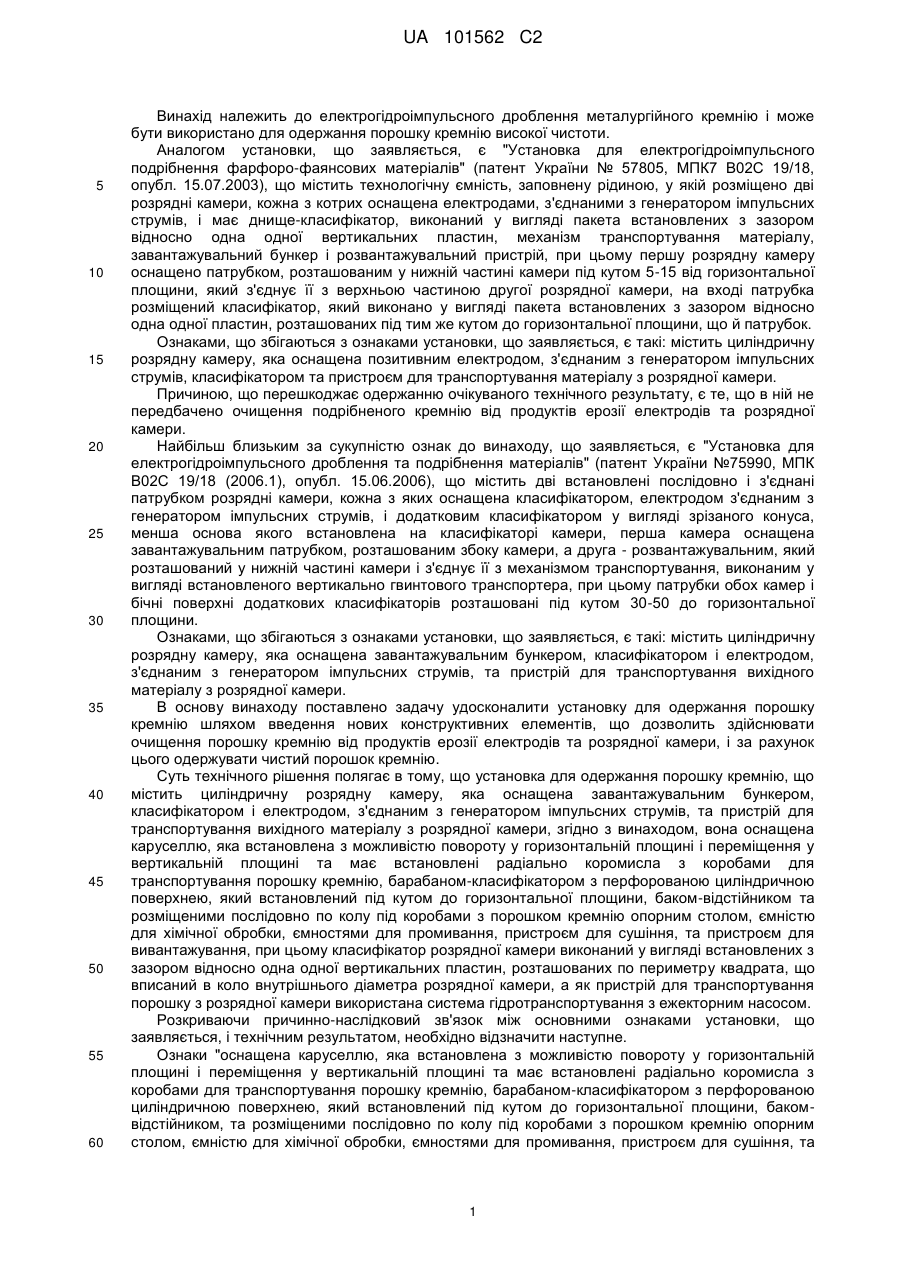

Реферат: Винахід належить до електрогідроімпульсного дроблення металургійного кремнію – для одержання порошку кремнію високої чистоти. Заявлено установку для одержання порошку кремнію, що містить циліндричну розрядну камеру, яка оснащена завантажувальним бункером, класифікатором і електродом, з'єднаним з генератором імпульсних струмів, та пристрій для транспортування вихідного матеріалу з розрядної камери, а також установка оснащена каруселлю, яка встановлена з можливістю повороту у горизонтальній площині і переміщення у вертикальній площині та має встановлені радіально коромисла з коробами для транспортування порошку кремнію, барабаном-класифікатором з перфорованою циліндричною поверхнею, який встановлений під кутом до горизонтальної площини, баком-відстійником та розміщеними послідовно по колу під коробами з порошком кремнію опорним столом, ємністю для хімічної обробки, ємностями для промивання, пристроєм для сушіння та пристроєм для вивантажування, при цьому класифікатор розрядної камери виконаний у вигляді встановлених з зазором відносно одна одної вертикальних пластин, розташованих по периметру квадрата, що вписаний в коло внутрішнього діаметра розрядної камери, а як пристрій для транспортування порошку з розрядної камери використана система гідротранспортування з ежекторним насосом. Заявлена установка дозволяє здійснювати очищення порошку кремнію від продуктів ерозії електродів та розрядної камери і за рахунок цього одержувати чистий порошок кремнію. UA 101562 C2 (12) UA 101562 C2 UA 101562 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до електрогідроімпульсного дроблення металургійного кремнію і може бути використано для одержання порошку кремнію високої чистоти. Аналогом установки, що заявляється, є "Установка для електрогідроімпульсного подрібнення фарфоро-фаянсових матеріалів" (патент України № 57805, МПК7 В02С 19/18, опубл. 15.07.2003), що містить технологічну ємність, заповнену рідиною, у якій розміщено дві розрядні камери, кожна з котрих оснащена електродами, з'єднаними з генератором імпульсних струмів, і має днище-класифікатор, виконаний у вигляді пакета встановлених з зазором відносно одна одної вертикальних пластин, механізм транспортування матеріалу, завантажувальний бункер і розвантажувальний пристрій, при цьому першу розрядну камеру оснащено патрубком, розташованим у нижній частині камери під кутом 5-15 від горизонтальної площини, який з'єднує її з верхньою частиною другої розрядної камери, на вході патрубка розміщений класифікатор, який виконано у вигляді пакета встановлених з зазором відносно одна одної пластин, розташованих під тим же кутом до горизонтальної площини, що й патрубок. Ознаками, що збігаються з ознаками установки, що заявляється, є такі: містить циліндричну розрядну камеру, яка оснащена позитивним електродом, з'єднаним з генератором імпульсних струмів, класифікатором та пристроєм для транспортування матеріалу з розрядної камери. Причиною, що перешкоджає одержанню очікуваного технічного результату, є те, що в ній не передбачено очищення подрібненого кремнію від продуктів ерозії електродів та розрядної камери. Найбільш близьким за сукупністю ознак до винаходу, що заявляється, є "Установка для електрогідроімпульсного дроблення та подрібнення матеріалів" (патент України №75990, МПК В02С 19/18 (2006.1), опубл. 15.06.2006), що містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором, електродом з'єднаним з генератором імпульсних струмів, і додатковим класифікатором у вигляді зрізаного конуса, менша основа якого встановлена на класифікаторі камери, перша камера оснащена завантажувальним патрубком, розташованим збоку камери, а друга - розвантажувальним, який розташований у нижній частині камери і з'єднує її з механізмом транспортування, виконаним у вигляді встановленого вертикально гвинтового транспортера, при цьому патрубки обох камер і бічні поверхні додаткових класифікаторів розташовані під кутом 30-50 до горизонтальної площини. Ознаками, що збігаються з ознаками установки, що заявляється, є такі: містить циліндричну розрядну камеру, яка оснащена завантажувальним бункером, класифікатором і електродом, з'єднаним з генератором імпульсних струмів, та пристрій для транспортування вихідного матеріалу з розрядної камери. В основу винаходу поставлено задачу удосконалити установку для одержання порошку кремнію шляхом введення нових конструктивних елементів, що дозволить здійснювати очищення порошку кремнію від продуктів ерозії електродів та розрядної камери, і за рахунок цього одержувати чистий порошок кремнію. Суть технічного рішення полягає в тому, що установка для одержання порошку кремнію, що містить циліндричну розрядну камеру, яка оснащена завантажувальним бункером, класифікатором і електродом, з'єднаним з генератором імпульсних струмів, та пристрій для транспортування вихідного матеріалу з розрядної камери, згідно з винаходом, вона оснащена каруселлю, яка встановлена з можливістю повороту у горизонтальній площині і переміщення у вертикальній площині та має встановлені радіально коромисла з коробами для транспортування порошку кремнію, барабаном-класифікатором з перфорованою циліндричною поверхнею, який встановлений під кутом до горизонтальної площини, баком-відстійником та розміщеними послідовно по колу під коробами з порошком кремнію опорним столом, ємністю для хімічної обробки, ємностями для промивання, пристроєм для сушіння, та пристроєм для вивантажування, при цьому класифікатор розрядної камери виконаний у вигляді встановлених з зазором відносно одна одної вертикальних пластин, розташованих по периметру квадрата, що вписаний в коло внутрішнього діаметра розрядної камери, а як пристрій для транспортування порошку з розрядної камери використана система гідротранспортування з ежекторним насосом. Розкриваючи причинно-наслідковий зв'язок між основними ознаками установки, що заявляється, і технічним результатом, необхідно відзначити наступне. Ознаки "оснащена каруселлю, яка встановлена з можливістю повороту у горизонтальній площині і переміщення у вертикальній площині та має встановлені радіально коромисла з коробами для транспортування порошку кремнію, барабаном-класифікатором з перфорованою циліндричною поверхнею, який встановлений під кутом до горизонтальної площини, бакомвідстійником, та розміщеними послідовно по колу під коробами з порошком кремнію опорним столом, ємністю для хімічної обробки, ємностями для промивання, пристроєм для сушіння, та 1 UA 101562 C2 5 10 15 20 25 30 35 40 45 50 55 пристроєм для вивантажування" дозволяють здійснювати очищення порошку кремнію від забруднення, промивку його та сушіння в замкнутому автоматичному режимі. Ознаки "класифікатор розрядної камери виконаний у вигляді встановлених з зазором відносно одна одної вертикальних пластин, розташованих по периметру квадрата, що вписаний в коло внутрішнього діаметра розрядної камери" дозволять одержувати необхідний фракційний склад порошку. Ознака "як пристрій для транспортування порошку з розрядної камери використана система гідротранспорування з ежекторним насосом" дозволить здійснювати автоматичне вивантажування порошку кремнію з робочої зони. Суть винаходу пояснюється кресленням, де на Фіг. 1 представлена установка в розрізі, на Фіг. 2 - вигляд А. Установка для одержання порошку кремнію містить циліндричну розрядну камеру 1, яка оснащена позитивним електродом 2, з'єднаним з генератором імпульсних струмів 3, та класифікатором 4. Збоку у верхній частині розрядної камери 1 розташований завантажувальний бункер 5. Установка оснащена каруселлю 6, яка встановлена з можливістю повороту у горизонтальній площині і переміщення у вертикальній площині, та має встановлені радіально коромисла 7 з коробами 8 для транспортування порошку кремнію, барабаном-класифікатором 9 з перфорованою циліндричною поверхнею, який встановлений під кутом до горизонтальної площини і має лоток вивантажування 10, та баком-відстійником 11. По колу під коробами 8 для транспортування порошку кремнію (Фіг. 2) розміщені опорний стіл 12, ємність для хімічної обробки 13, ємності для промивання 14, 15, пристрій для сушіння 16 та пристрій для вивантажування 17. Класифікатор 4 розрядної камери 1 виконаний у вигляді встановлених з зазором відносно одна одної вертикальних пластин, розташованих по периметру квадрата, що вписаний в коло внутрішнього діаметра розрядної камери 1. Як пристрій для транспортування порошку з розрядної камери використана система гідротранспортування з ежекторним насосом 18. Установка працює таким чином. Розрядну камеру 1 заповнюють робочою рідиною, наприклад водою. Куски металургійного кремнію, що підлягають дробленню, розміром до 150 мм, завантажують у завантажувальний бункер 5, через який вони попадають у розрядну камеру 1. На електрод 2 подають серію високовольтних імпульсів від генератора імпульсних струмів 3. В розрядній камері 1 здійснюються електричні розряди в рідині, які супроводжуються комплексом фізичних явищ, що приводять до інтенсивного утворення тріщин, дроблення кусків руди та подрібнення їх до необхідних фракцій, визначених розміром класифікатора 4. Системою гідротранспортування з ежекторним насосом 18 пульпа з порошком кремнію видаляється з робочої камери 1 і подається у внутрішню порожнину барабана-класифікатора 9. Через перфоровану бокову поверхню барабана-класифікатора 9 вода з дрібними частинками порошку кремнію попадає у бак-відстійник 11, де відбувається осаджування переподрібнених частинок порошку кремнію. При цьому, оскільки вісь барабана-класифікатора 9 встановлена з нахилом відносно горизонтальної площини в сторону виходу, при обертанні барабанакласифікатора, відбувається поступове переміщення порошку кремнію. Очищений від переподрібнених частинок порошок кремнію з барабана-класифікатора 9 по лотку вивантажування 10 попадає в короб 8 для транспортування порошку кремнію, встановлений на опорному столі 12. По мірі накопичення в коробах 8 порошку кремнію за допомогою механізму струшування (на кресленні не показано) відбувається розрівнювання по поверхні короба шару порошку кремнію. Після завершення завантажування короба 8 зупиняється обертання барабанакласифікатора 9, здійснюється підняття короба над опорним столом 12 і переміщення його каруселлю 6 до ємності для хімічної обробки кремнію 13. Одночасно на позицію завантажування надходить порожній короб 8, включається барабан-класифікатор 9 і починається процес завантажування нового короба. Одночасно в ємність для хімічної обробки 13 подається робоча рідина і відбувається процес хімічної обробки порошку кремнію від продуктів ерозії електродів та розрядної камери. Після завершення хімічної обробки за допомогою каруселі 6 здійснюється одночасне переміщення коробів 8 з позиції на позицію, а саме послідовне переміщенні коробів 8 до ємностей для промивання порошку кремнію 14, 15, до пристрою для сушіння порошку кремнію 16, а потім до пристрою для вивантаження порошку кремнію 17. 2 UA 101562 C2 Таким чином, використання установки для одержання порошку кремнію дозволить здійснювати очищення порошку кремнію від продуктів ерозії електродів та розрядної камери і за рахунок цього одержувати чистий порошок кремнію. 5 10 15 20 ФОРМУЛА ВИНАХОДУ Установка для одержання порошку кремнію, що містить циліндричну розрядну камеру, яка оснащена завантажувальним бункером, класифікатором і електродом, з'єднаним з генератором імпульсних струмів, та пристрій для транспортування вихідного матеріалу з розрядної камери, яка відрізняється тим, що вона додатково оснащена каруселлю, яка встановлена з можливістю повороту у горизонтальній площині і переміщення у вертикальній площині та має встановлені радіально коромисла з коробами для транспортування порошку кремнію, барабаном-класифікатором з перфорованою циліндричною поверхнею, який встановлений під кутом до горизонтальної площини, баком - відстійником та розміщеними послідовно по колу під коробами з порошком кремнію опорним столом, ємністю для хімічної обробки, ємностями для промивання, пристроєм для сушіння та пристроєм для вивантажування, при цьому класифікатор розрядної камери виконаний у вигляді встановлених з зазором відносно одна одної вертикальних пластин, розташованих по периметру квадрата, що вписаний в коло внутрішнього діаметра розрядної камери, а як пристрій для транспортування вихідного матеріалу з розрядної камери використана система гідротранспортування з ежекторним насосом. 3 UA 101562 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPlant for the preparation of silicon powder
Автори англійськоюRizun Anatolii Romanovych, Holen Yurii Volodymyrovych, Kononov Viacheslav Yuriiovych, Denysiuk Tetiana Dmytrivna, Rachkov Oleksii Mykolaiovych, Tsyba Andrii Viktorovych, Prykhodko Valerii Vasyliovych
Назва патенту російськоюУстановка для получения порошка кремния
Автори російськоюРизун Анатолий Романович, Голень Юрий Владимирович, Кононов Вячеслав Юрьевич, Денисюк Татьяна Дмитриевна, Рачков Алексей Николаевич, Циба Андрей Викторович, Приходько Валерий Васильевич
МПК / Мітки
МПК: B02C 19/18, C01B 33/00
Мітки: кремнію, одержання, порошку, установка
