Шафа розподільного пристрою

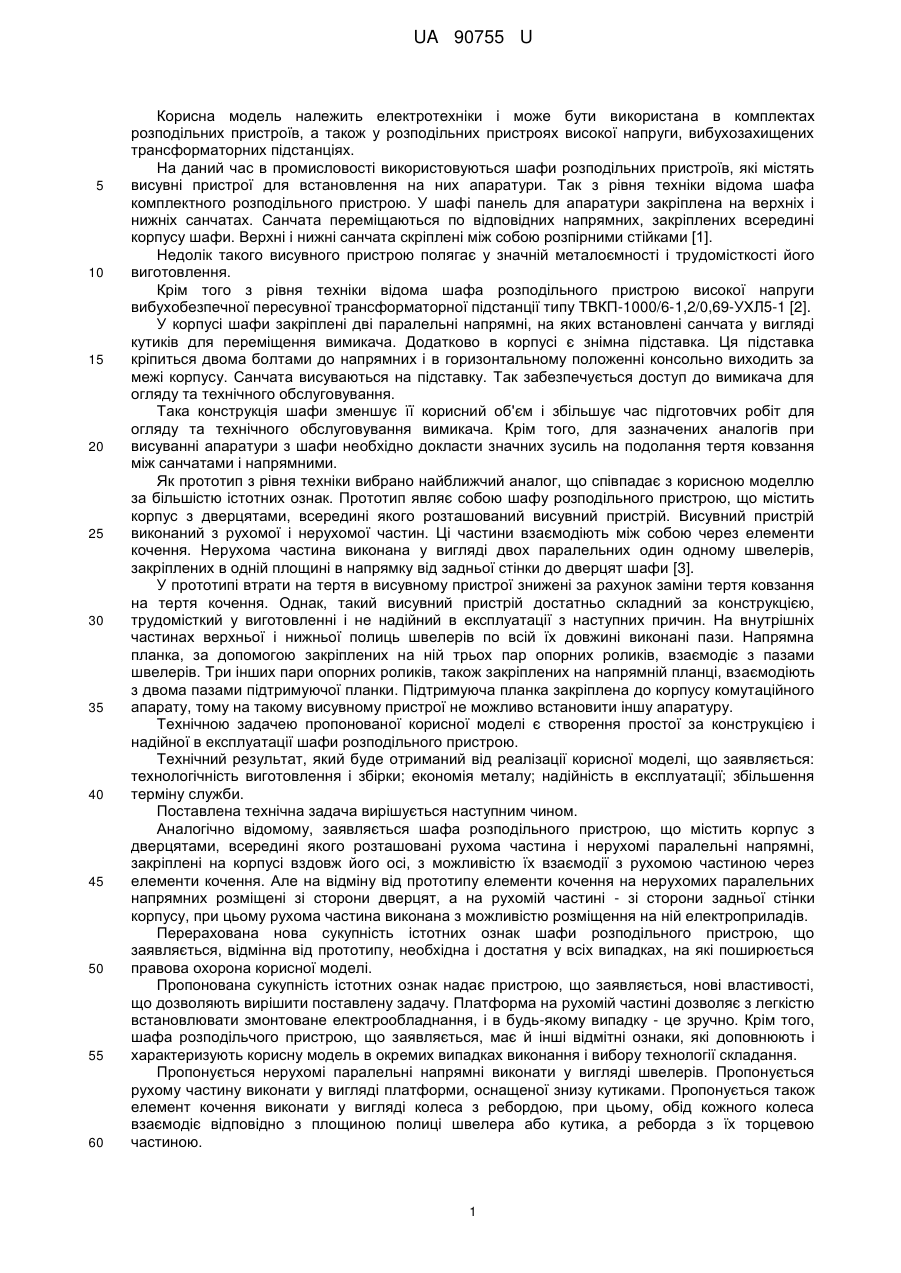

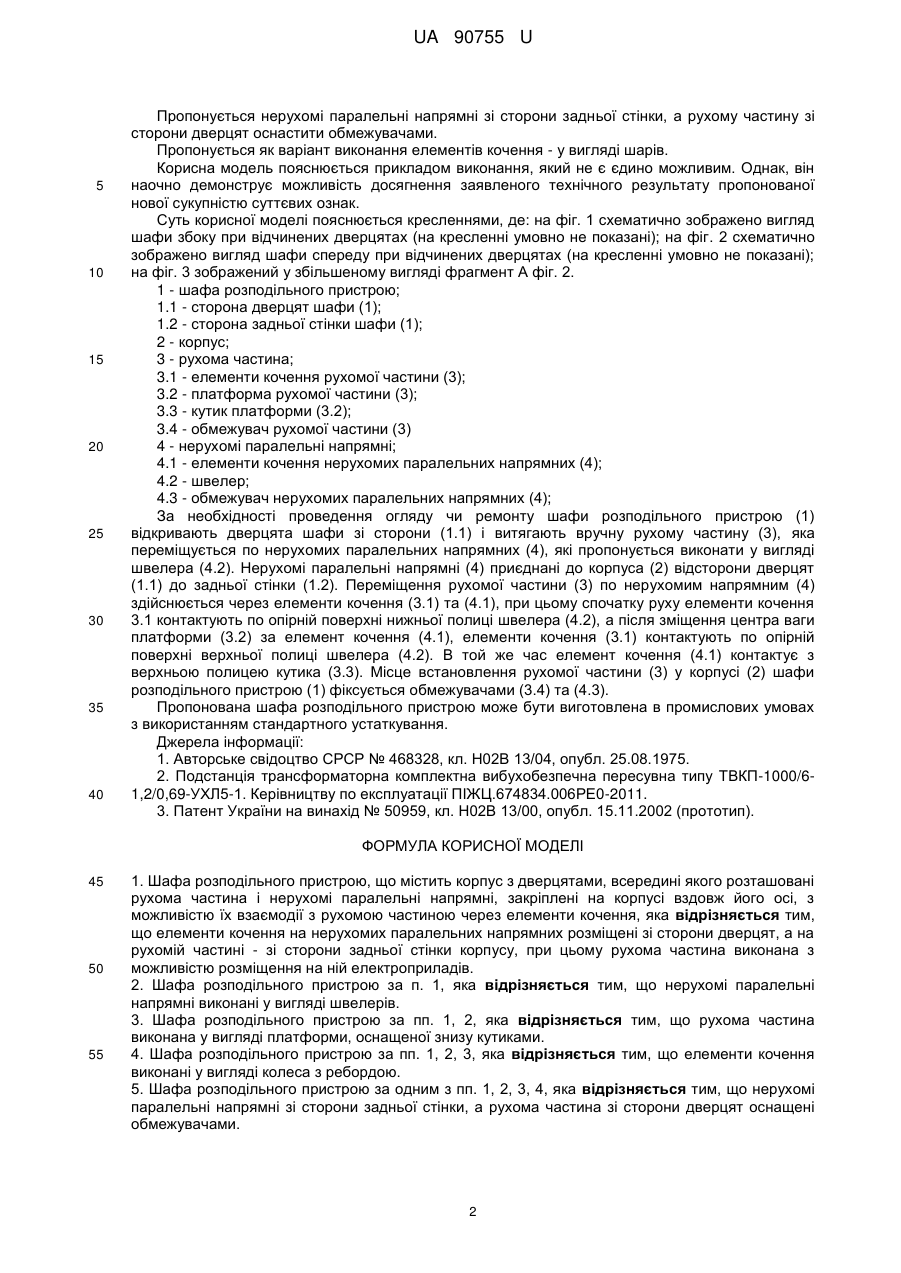

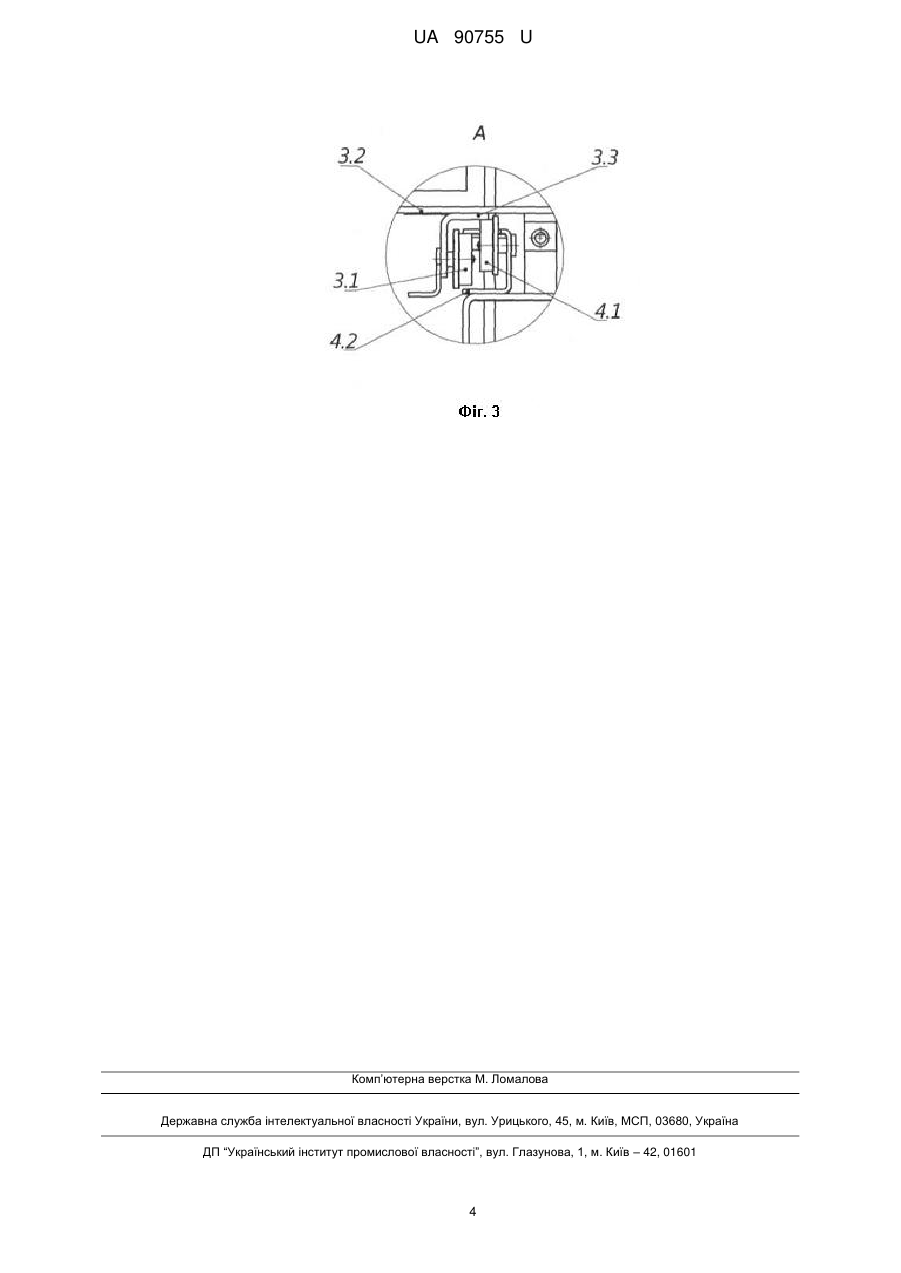

Реферат: UA 90755 U UA 90755 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить електротехніки і може бути використана в комплектах розподільних пристроїв, а також у розподільних пристроях високої напруги, вибухозахищених трансформаторних підстанціях. На даний час в промисловості використовуються шафи розподільних пристроїв, які містять висувні пристрої для встановлення на них апаратури. Так з рівня техніки відома шафа комплектного розподільного пристрою. У шафі панель для апаратури закріплена на верхніх і нижніх санчатах. Санчата переміщаються по відповідних напрямних, закріплених всередині корпусу шафи. Верхні і нижні санчата скріплені між собою розпірними стійками [1]. Недолік такого висувного пристрою полягає у значній металоємності і трудомісткості його виготовлення. Крім того з рівня техніки відома шафа розподільного пристрою високої напруги вибухобезпечної пересувної трансформаторної підстанції типу ТВКП-1000/6-1,2/0,69-УХЛ5-1 [2]. У корпусі шафи закріплені дві паралельні напрямні, на яких встановлені санчата у вигляді кутиків для переміщення вимикача. Додатково в корпусі є знімна підставка. Ця підставка кріпиться двома болтами до напрямних і в горизонтальному положенні консольно виходить за межі корпусу. Санчата висуваються на підставку. Так забезпечується доступ до вимикача для огляду та технічного обслуговування. Така конструкція шафи зменшує її корисний об'єм і збільшує час підготовчих робіт для огляду та технічного обслуговування вимикача. Крім того, для зазначених аналогів при висуванні апаратури з шафи необхідно докласти значних зусиль на подолання тертя ковзання між санчатами і напрямними. Як прототип з рівня техніки вибрано найближчий аналог, що співпадає з корисною моделлю за більшістю істотних ознак. Прототип являє собою шафу розподільного пристрою, що містить корпус з дверцятами, всередині якого розташований висувний пристрій. Висувний пристрій виконаний з рухомої і нерухомої частин. Ці частини взаємодіють між собою через елементи кочення. Нерухома частина виконана у вигляді двох паралельних один одному швелерів, закріплених в одній площині в напрямку від задньої стінки до дверцят шафи [3]. У прототипі втрати на тертя в висувному пристрої знижені за рахунок заміни тертя ковзання на тертя кочення. Однак, такий висувний пристрій достатньо складний за конструкцією, трудомісткий у виготовленні і не надійний в експлуатації з наступних причин. На внутрішніх частинах верхньої і нижньої полиць швелерів по всій їх довжині виконані пази. Напрямна планка, за допомогою закріплених на ній трьох пар опорних роликів, взаємодіє з пазами швелерів. Три інших пари опорних роликів, також закріплених на напрямній планці, взаємодіють з двома пазами підтримуючої планки. Підтримуюча планка закріплена до корпусу комутаційного апарату, тому на такому висувному пристрої не можливо встановити іншу апаратуру. Технічною задачею пропонованої корисної моделі є створення простої за конструкцією і надійної в експлуатації шафи розподільного пристрою. Технічний результат, який буде отриманий від реалізації корисної моделі, що заявляється: технологічність виготовлення і збірки; економія металу; надійність в експлуатації; збільшення терміну служби. Поставлена технічна задача вирішується наступним чином. Аналогічно відомому, заявляється шафа розподільного пристрою, що містить корпус з дверцятами, всередині якого розташовані рухома частина і нерухомі паралельні напрямні, закріплені на корпусі вздовж його осі, з можливістю їх взаємодії з рухомою частиною через елементи кочення. Але на відміну від прототипу елементи кочення на нерухомих паралельних напрямних розміщені зі сторони дверцят, а на рухомій частині - зі сторони задньої стінки корпусу, при цьому рухома частина виконана з можливістю розміщення на ній електроприладів. Перерахована нова сукупність істотних ознак шафи розподільного пристрою, що заявляється, відмінна від прототипу, необхідна і достатня у всіх випадках, на які поширюється правова охорона корисної моделі. Пропонована сукупність істотних ознак надає пристрою, що заявляється, нові властивості, що дозволяють вирішити поставлену задачу. Платформа на рухомій частині дозволяє з легкістю встановлювати змонтоване електрообладнання, і в будь-якому випадку - це зручно. Крім того, шафа розподільчого пристрою, що заявляється, має й інші відмітні ознаки, які доповнюють і характеризують корисну модель в окремих випадках виконання і вибору технології складання. Пропонується нерухомі паралельні напрямні виконати у вигляді швелерів. Пропонується рухому частину виконати у вигляді платформи, оснащеної знизу кутиками. Пропонується також елемент кочення виконати у вигляді колеса з ребордою, при цьому, обід кожного колеса взаємодіє відповідно з площиною полиці швелера або кутика, а реборда з їх торцевою частиною. 1 UA 90755 U 5 10 15 20 25 30 35 40 Пропонується нерухомі паралельні напрямні зі сторони задньої стінки, а рухому частину зі сторони дверцят оснастити обмежувачами. Пропонується як варіант виконання елементів кочення - у вигляді шарів. Корисна модель пояснюється прикладом виконання, який не є єдино можливим. Однак, він наочно демонструє можливість досягнення заявленого технічного результату пропонованої нової сукупністю суттєвих ознак. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 схематично зображено вигляд шафи збоку при відчинених дверцятах (на кресленні умовно не показані); на фіг. 2 схематично зображено вигляд шафи спереду при відчинених дверцятах (на кресленні умовно не показані); на фіг. 3 зображений у збільшеному вигляді фрагмент А фіг. 2. 1 - шафа розподільного пристрою; 1.1 - сторона дверцят шафи (1); 1.2 - сторона задньої стінки шафи (1); 2 - корпус; 3 - рухома частина; 3.1 - елементи кочення рухомої частини (3); 3.2 - платформа рухомої частини (3); 3.3 - кутик платформи (3.2); 3.4 - обмежувач рухомої частини (3) 4 - нерухомі паралельні напрямні; 4.1 - елементи кочення нерухомих паралельних напрямних (4); 4.2 - швелер; 4.3 - обмежувач нерухомих паралельних напрямних (4); За необхідності проведення огляду чи ремонту шафи розподільного пристрою (1) відкривають дверцята шафи зі сторони (1.1) і витягають вручну рухому частину (3), яка переміщується по нерухомих паралельних напрямних (4), які пропонується виконати у вигляді швелера (4.2). Нерухомі паралельні напрямні (4) приєднані до корпуса (2) відсторони дверцят (1.1) до задньої стінки (1.2). Переміщення рухомої частини (3) по нерухомим напрямним (4) здійснюється через елементи кочення (3.1) та (4.1), при цьому спочатку руху елементи кочення 3.1 контактують по опірній поверхні нижньої полиці швелера (4.2), а після зміщення центра ваги платформи (3.2) за елемент кочення (4.1), елементи кочення (3.1) контактують по опірній поверхні верхньої полиці швелера (4.2). В той же час елемент кочення (4.1) контактує з верхньою полицею кутика (3.3). Місце встановлення рухомої частини (3) у корпусі (2) шафи розподільного пристрою (1) фіксується обмежувачами (3.4) та (4.3). Пропонована шафа розподільного пристрою може бути виготовлена в промислових умовах з використанням стандартного устаткування. Джерела інформації: 1. Авторське свідоцтво СРСР № 468328, кл. Н02В 13/04, опубл. 25.08.1975. 2. Подстанція трансформаторна комплектна вибухобезпечна пересувна типу ТВКП-1000/61,2/0,69-УХЛ5-1. Керівництву по експлуатації ПІЖЦ.674834.006РЕ0-2011. 3. Патент України на винахід № 50959, кл. Н02В 13/00, опубл. 15.11.2002 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Шафа розподільного пристрою, що містить корпус з дверцятами, всередині якого розташовані рухома частина і нерухомі паралельні напрямні, закріплені на корпусі вздовж його осі, з можливістю їх взаємодії з рухомою частиною через елементи кочення, яка відрізняється тим, що елементи кочення на нерухомих паралельних напрямних розміщені зі сторони дверцят, а на рухомій частині - зі сторони задньої стінки корпусу, при цьому рухома частина виконана з можливістю розміщення на ній електроприладів. 2. Шафа розподільного пристрою за п. 1, яка відрізняється тим, що нерухомі паралельні напрямні виконані у вигляді швелерів. 3. Шафа розподільного пристрою за пп. 1, 2, яка відрізняється тим, що рухома частина виконана у вигляді платформи, оснащеної знизу кутиками. 4. Шафа розподільного пристрою за пп. 1, 2, 3, яка відрізняється тим, що елементи кочення виконані у вигляді колеса з ребордою. 5. Шафа розподільного пристрою за одним з пп. 1, 2, 3, 4, яка відрізняється тим, що нерухомі паралельні напрямні зі сторони задньої стінки, а рухома частина зі сторони дверцят оснащені обмежувачами. 2 UA 90755 U 6. Шафа розподільного пристрою за одним з пп. 1, 2, 3, 5, яка відрізняється тим, що елементи кочення виконані у вигляді шарів. 3 UA 90755 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
