Кутова секція одноланцюгового скребкового конвеєра

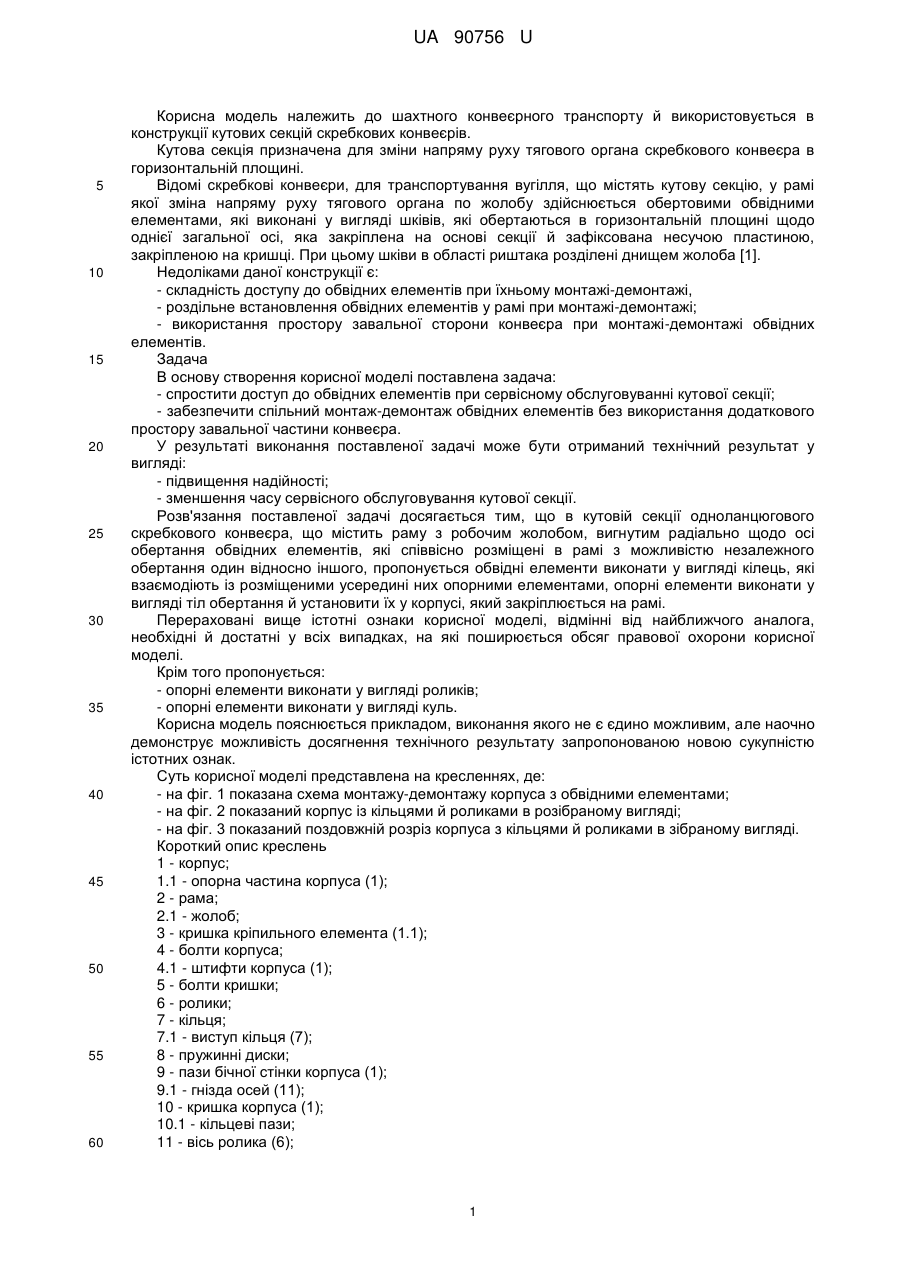

Реферат: UA 90756 U UA 90756 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до шахтного конвеєрного транспорту й використовується в конструкції кутових секцій скребкових конвеєрів. Кутова секція призначена для зміни напряму руху тягового органа скребкового конвеєра в горизонтальній площині. Відомі скребкові конвеєри, для транспортування вугілля, що містять кутову секцію, у рамі якої зміна напряму руху тягового органа по жолобу здійснюється обертовими обвідними елементами, які виконані у вигляді шківів, які обертаються в горизонтальній площині щодо однієї загальної осі, яка закріплена на основі секції й зафіксована несучою пластиною, закріпленою на кришці. При цьому шківи в області риштака розділені днищем жолоба [1]. Недоліками даної конструкції є: - складність доступу до обвідних елементів при їхньому монтажі-демонтажі, - роздільне встановлення обвідних елементів у рамі при монтажі-демонтажі; - використання простору завальної сторони конвеєра при монтажі-демонтажі обвідних елементів. Задача В основу створення корисної моделі поставлена задача: - спростити доступ до обвідних елементів при сервісному обслуговуванні кутової секції; - забезпечити спільний монтаж-демонтаж обвідних елементів без використання додаткового простору завальної частини конвеєра. У результаті виконання поставленої задачі може бути отриманий технічний результат у вигляді: - підвищення надійності; - зменшення часу сервісного обслуговування кутової секції. Розв'язання поставленої задачі досягається тим, що в кутовій секції одноланцюгового скребкового конвеєра, що містить раму з робочим жолобом, вигнутим радіально щодо осі обертання обвідних елементів, які співвісно розміщені в рамі з можливістю незалежного обертання один відносно іншого, пропонується обвідні елементи виконати у вигляді кілець, які взаємодіють із розміщеними усередині них опорними елементами, опорні елементи виконати у вигляді тіл обертання й установити їх у корпусі, який закріплюється на рамі. Перераховані вище істотні ознаки корисної моделі, відмінні від найближчого аналога, необхідні й достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Крім того пропонується: - опорні елементи виконати у вигляді роликів; - опорні елементи виконати у вигляді куль. Корисна модель пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю істотних ознак. Суть корисної моделі представлена на кресленнях, де: - на фіг. 1 показана схема монтажу-демонтажу корпуса з обвідними елементами; - на фіг. 2 показаний корпус із кільцями й роликами в розібраному вигляді; - на фіг. 3 показаний поздовжній розріз корпуса з кільцями й роликами в зібраному вигляді. Короткий опис креслень 1 - корпус; 1.1 - опорна частина корпуса (1); 2 - рама; 2.1 - жолоб; 3 - кришка кріпильного елемента (1.1); 4 - болти корпуса; 4.1 - штифти корпуса (1); 5 - болти кришки; 6 - ролики; 7 - кільця; 7.1 - виступ кільця (7); 8 - пружинні диски; 9 - пази бічної стінки корпуса (1); 9.1 - гнізда осей (11); 10 - кришка корпуса (1); 10.1 - кільцеві пази; 11 - вісь ролика (6); 1 UA 90756 U 5 10 15 20 25 30 12 - стопор осі (11); 13 - штифти кришки (10); 14 - болти стопора (12); 15 - болт кришки корпуса (10). Промислова застосовність: Рама (2) кутової секції виконана у вигляді звареної металоконструкції, з жолобом (2.1) і встановленим вертикально в рамі (2) корпусом (1), який фіксується від повороту на рамі (2) штифтами (4.1) опорної частини (1.1) і болтами (4). Опорна частина (1.1) корпуса (1) закривається кришкою (3) і кріпиться болтами (5). У бічній стінці корпуса (2) виконані пази (9) із гніздами (9.1), необхідними для монтажу осей (11), роликів (6). Ролики (6) є опорами для обертання двох кілець (7). Верхнє кільце (7) установлюється в такий спосіб: після установки роликів (6) у пази (9) корпуса (1), установлюється кільце (7), при цьому ролики (6) висуваються співвісно гніздам (9.1) з бічної стінки корпуса (1), установлюються осі (11), після чого кільце (7) центрується на корпусі (1). Фіксація осей (11) здійснюється за допомогою стопора (12), який встановлений у корпусі (1) і закріплений болтами (14). До кілець (7) зверху й знизу за допомогою болтів і гайок прикручені пружинні диски (8), які виконують роль ущільнень і запобігають потраплянню вугільного пилу й штибу усередину корпуса (1). Зверху корпус (1) закривається кришкою (10). На внутрішній стороні кришки (10) виконані кільцеві пази (10.1), які при стикуванні з виступами (7.1) кільця (7) утворюють щільне з'єднання типу лабіринту, яке не дозволяє штибу потрапити усередину корпуса (1). Кришка (10) фіксується на рамі (2) штифтами (13) і закріплюється болтами (15). Нижня частина корпуса (1) збирається аналогічно верхній й складається з ідентичних елементів. Відмінною рисою даної конструкції є відсутність центральної осі верхнього й нижнього обвідних елементів. Рама має блокову конструкцію, що дозволяє витягати вертикально спільно обвідні елементи, без використання додаткового простору із завальної сторони конвеєра. Джерела інформації: 1. Патент США US4250989 (А) - 17.02.1981 - пріоритет 24.04.1978. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Кутова секція одноланцюгового скребкового конвеєра, що містить раму з робочим жолобом і обвідні елементи, при цьому обвідні елементи співісно розміщені в рамі з можливістю незалежного обертання один відносно іншого, а робочий жолоб зігнутий радіально відносно осі (X) обертання обвідних елементів, яка відрізняється тим, що обвідні елементи виконані у вигляді кілець, які взаємодіють із розміщеними усередині них обертовими опорними елементами, які виконані у вигляді тіл обертання й установлені в корпусі, який закріплений на рамі. 2. Кутова секція одноланцюгового скребкового конвеєра за п. 1, яка відрізняється тим, що опорні елементи виконані у вигляді роликів. 3. Кутова секція одноланцюгового скребкового конвеєра за п. 1, яка відрізняється тим, що опорні елементи виконані у вигляді куль. 2 UA 90756 U 3 UA 90756 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
