Електричний розподільний щит та підстанція з середніми значеннями напруги, яка містить такий розподільний щит (варіанти)

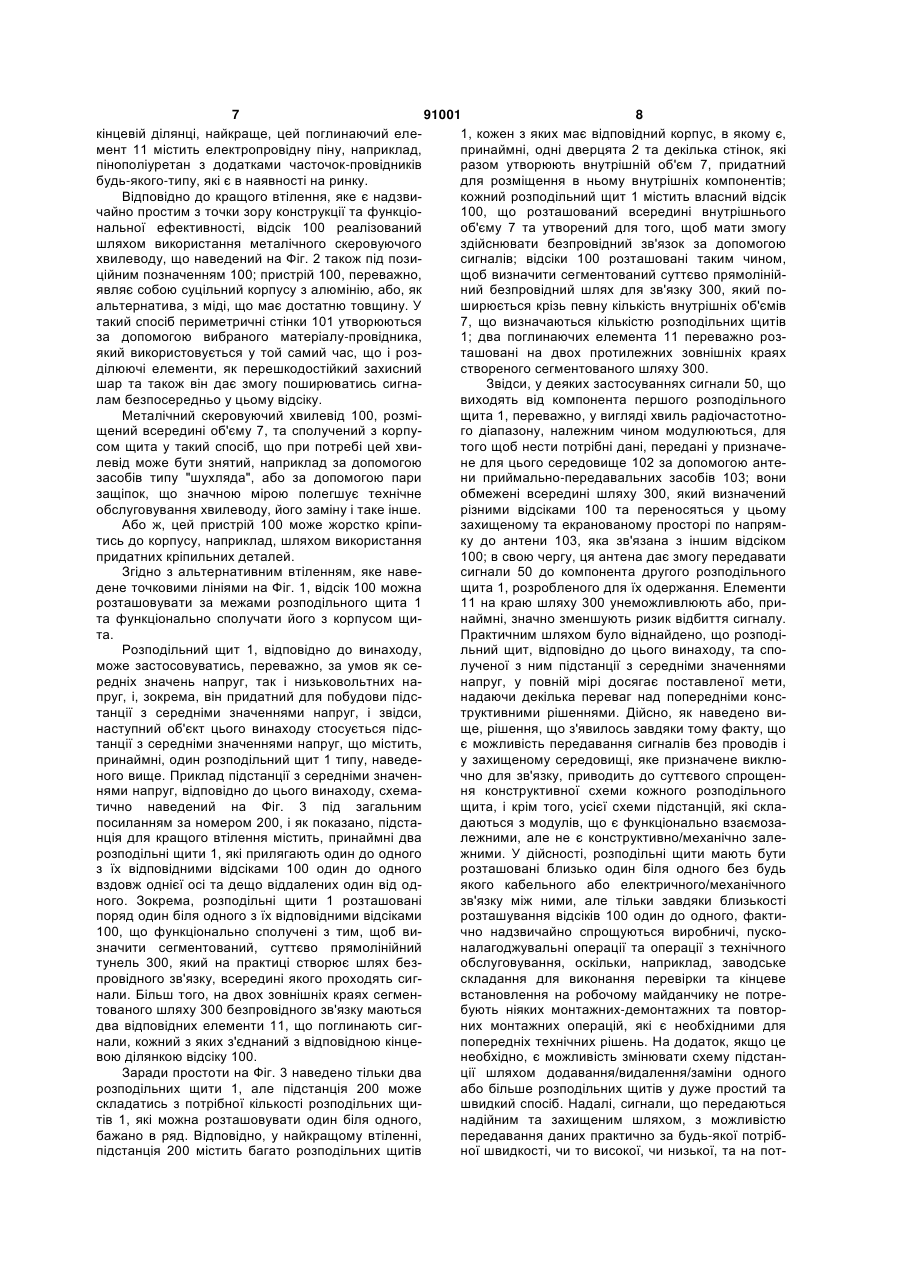

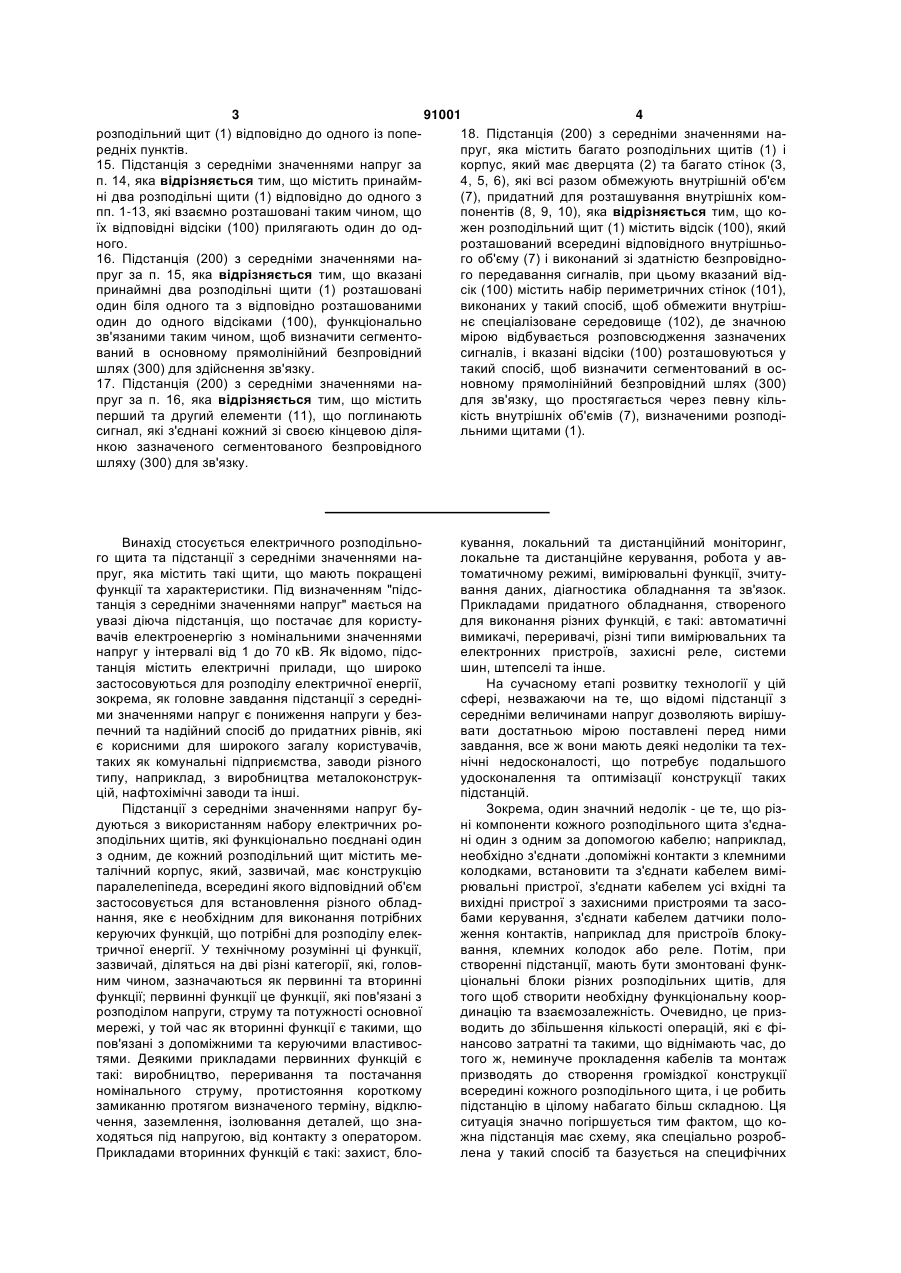

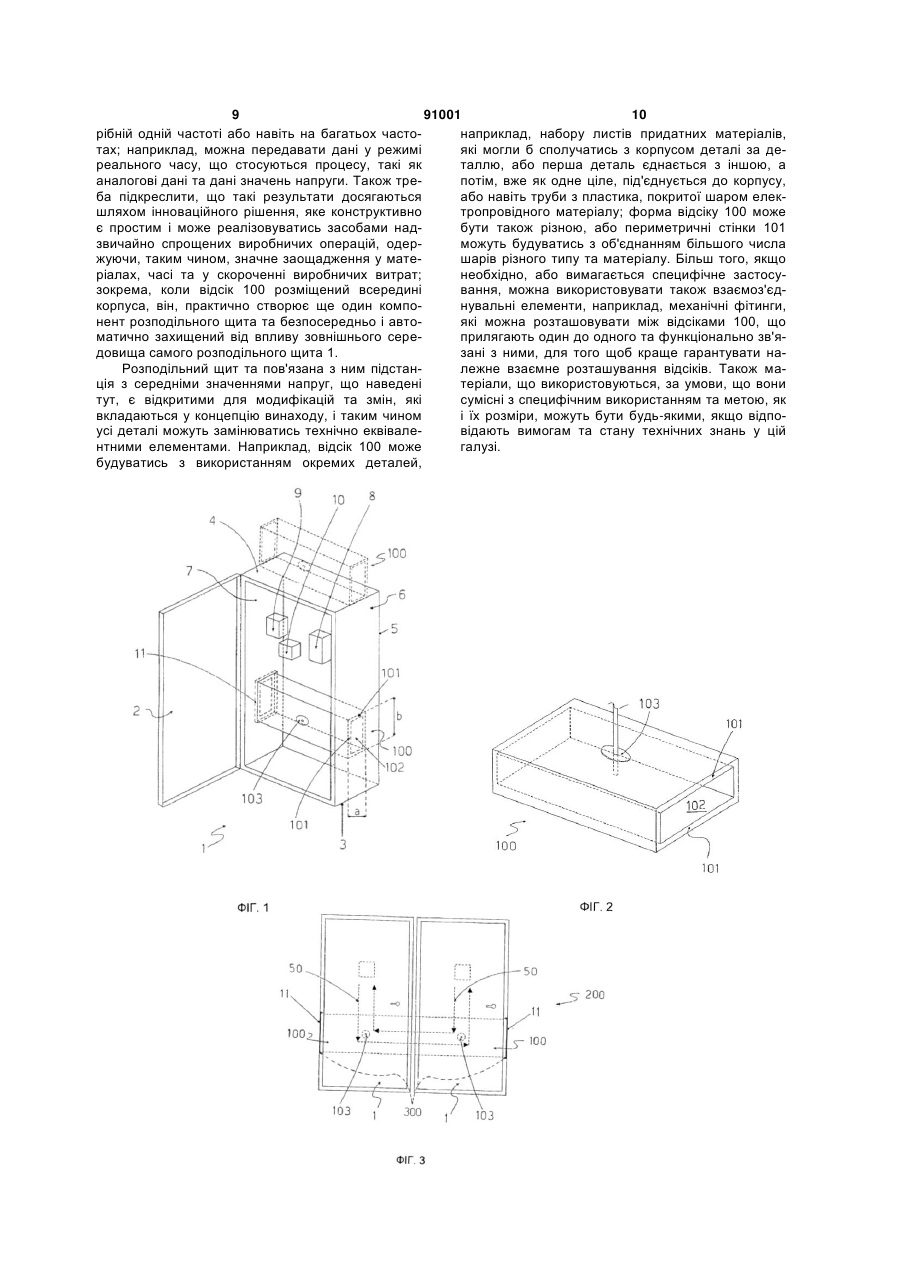

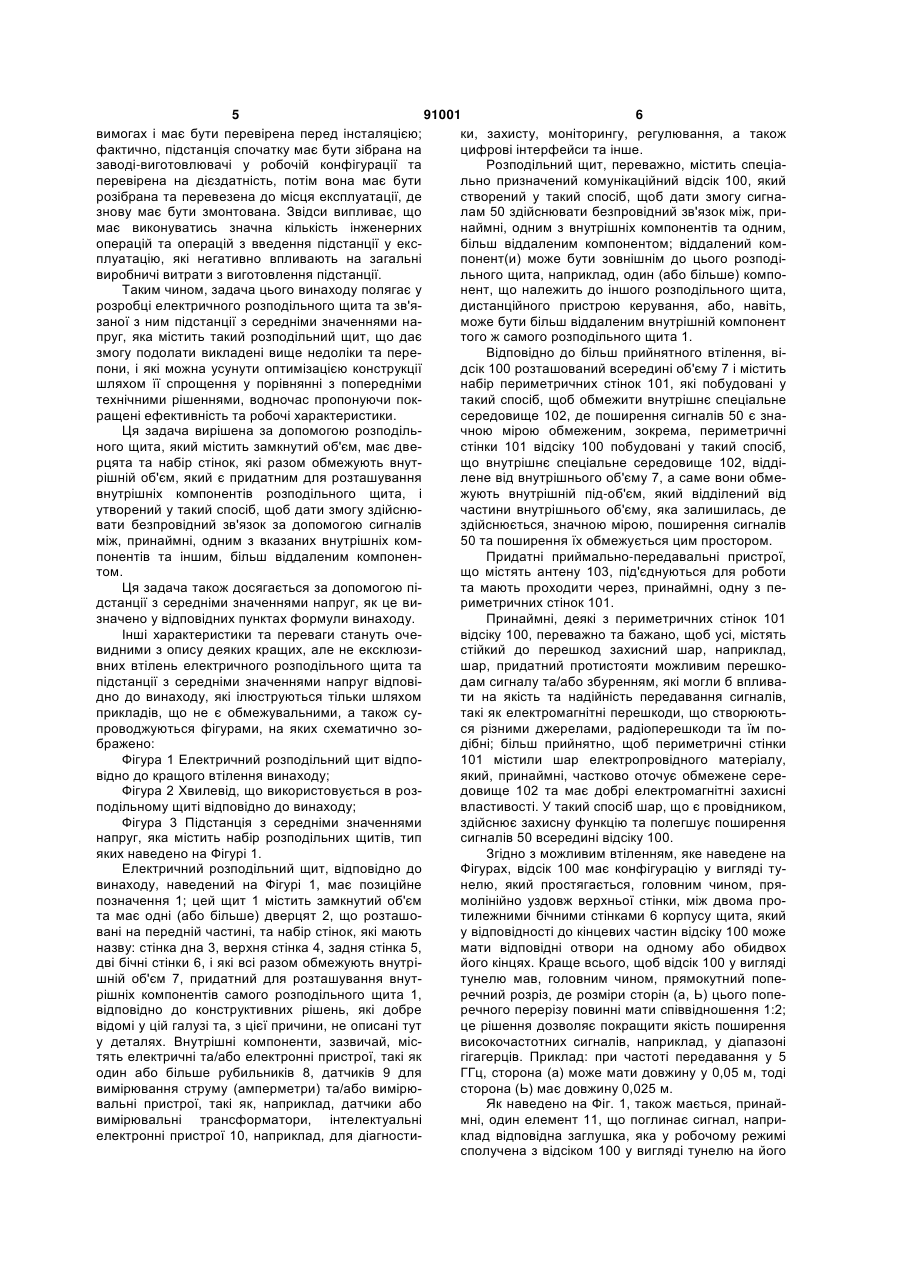

1. Електричний розподільний щит (1), що має корпус із дверцятами (2) та набір стінок (3, 4, 5, 6), які всі разом обмежують внутрішній об'єм (7), придатний для розташування у ньому внутрішніх компонентів розподільного щита (1), який відрізняється тим, що розподільний щит (1) містить відсік (100), виконаний зі здатністю безпровідної передачі сигналів (50) між принаймні одним із вказаних компонентів (8, 9, 10) та одним більш віддаленим компонентом, при цьому вказаний відсік (100) містить набір периметричних стінок (101), виконаних у такий спосіб, щоб обмежити внутрішнє спеціалізоване середовище (102), де значною мірою відбувається розповсюдження зазначених сигналів (50). 2. Електричний розподільний щит (1) за п. 1, який відрізняється тим, що згаданий відсік (100) розташований у згаданому внутрішньому об'ємі (7). 3. Електричний розподільний щит (1) за п. 2, який відрізняється тим, що периметричні стінки (101) вказаного відсіку (100) виконані так, що зазначене внутрішнє середовище (102) відділене від частини вказаного внутрішнього об'єму (7). 4. Електричний розподільний щит (1) за пп. 2 або 3, який відрізняється тим, що принаймні деякі з периметричних стінок (101) містять антиперешкодний захисний шар. 5. Електричний розподільний щит (1) за п. 2, який відрізняється тим, що принаймні деякі з периме 2 (19) 1 3 91001 4 розподільний щит (1) відповідно до одного із попе18. Підстанція (200) з середніми значеннями наредніх пунктів. пруг, яка містить багато розподільних щитів (1) і 15. Підстанція з середніми значеннями напруг за корпус, який має дверцята (2) та багато стінок (3, п. 14, яка відрізняється тим, що містить принайм4, 5, 6), які всі разом обмежують внутрішній об'єм ні два розподільні щити (1) відповідно до одного з (7), придатний для розташування внутрішніх компонентів (8, 9, 10), яка відрізняється тим, що копп. 1-13, які взаємно розташовані таким чином, що їх відповідні відсіки (100) прилягають один до оджен розподільний щит (1) містить відсік (100), який ного. розташований всередині відповідного внутрішньо16. Підстанція (200) з середніми значеннями наго об'єму (7) і виконаний зі здатністю безпровіднопруг за п. 15, яка відрізняється тим, що вказані го передавання сигналів, при цьому вказаний відпринаймні два розподільні щити (1) розташовані сік (100) містить набір периметричних стінок (101), один біля одного та з відповідно розташованими виконаних у такий спосіб, щоб обмежити внутрішодин до одного відсіками (100), функціонально нє спеціалізоване середовище (102), де значною зв'язаними таким чином, щоб визначити сегментомірою відбувається розповсюдження зазначених ваний в основному прямолінійний безпровідний сигналів, і вказані відсіки (100) розташовуються у шлях (300) для здійснення зв'язку. такий спосіб, щоб визначити сегментований в ос17. Підстанція (200) з середніми значеннями нановному прямолінійний безпровідний шлях (300) пруг за п. 16, яка відрізняється тим, що містить для зв'язку, що простягається через певну кільперший та другий елементи (11), що поглинають кість внутрішніх об'ємів (7), визначеними розподісигнал, які з'єднані кожний зі своєю кінцевою діляльними щитами (1). нкою зазначеного сегментованого безпровідного шляху (300) для зв'язку. Винахід стосується електричного розподільного щита та підстанції з середніми значеннями напруг, яка містить такі щити, що мають покращені функції та характеристики. Під визначенням "підстанція з середніми значеннями напруг" мається на увазі діюча підстанція, що постачає для користувачів електроенергію з номінальними значеннями напруг у інтервалі від 1 до 70 кВ. Як відомо, підстанція містить електричні прилади, що широко застосовуються для розподілу електричної енергії, зокрема, як головне завдання підстанції з середніми значеннями напруг є пониження напруги у безпечний та надійний спосіб до придатних рівнів, які є корисними для широкого загалу користувачів, таких як комунальні підприємства, заводи різного типу, наприклад, з виробництва металоконструкцій, нафтохімічні заводи та інші. Підстанції з середніми значеннями напруг будуються з використанням набору електричних розподільних щитів, які функціонально поєднані один з одним, де кожний розподільний щит містить металічний корпус, який, зазвичай, має конструкцію паралелепіпеда, всередині якого відповідний об'єм застосовується для встановлення різного обладнання, яке є необхідним для виконання потрібних керуючих функцій, що потрібні для розподілу електричної енергії. У технічному розумінні ці функції, зазвичай, діляться на дві різні категорії, які, головним чином, зазначаються як первинні та вторинні функції; первинні функції це функції, які пов'язані з розподілом напруги, струму та потужності основної мережі, у той час як вторинні функції є такими, що пов'язані з допоміжними та керуючими властивостями. Деякими прикладами первинних функцій є такі: виробництво, переривання та постачання номінального струму, протистояння короткому замиканню протягом визначеного терміну, відключення, заземлення, ізолювання деталей, що знаходяться під напругою, від контакту з оператором. Прикладами вторинних функцій є такі: захист, бло кування, локальний та дистанційний моніторинг, локальне та дистанційне керування, робота у автоматичному режимі, вимірювальні функції, зчитування даних, діагностика обладнання та зв'язок. Прикладами придатного обладнання, створеного для виконання різних функцій, є такі: автоматичні вимикачі, переривачі, різні типи вимірювальних та електронних пристроїв, захисні реле, системи шин, штепселі та інше. На сучасному етапі розвитку технології у цій сфері, незважаючи на те, що відомі підстанції з середніми величинами напруг дозволяють вирішувати достатньою мірою поставлені перед ними завдання, все ж вони мають деякі недоліки та технічні недосконалості, що потребує подальшого удосконалення та оптимізації конструкції таких підстанцій. Зокрема, один значний недолік - це те, що різні компоненти кожного розподільного щита з'єднані один з одним за допомогою кабелю; наприклад, необхідно з'єднати .допоміжні контакти з клемними колодками, встановити та з'єднати кабелем вимірювальні пристрої, з'єднати кабелем усі вхідні та вихідні пристрої з захисними пристроями та засобами керування, з'єднати кабелем датчики положення контактів, наприклад для пристроїв блокування, клемних колодок або реле. Потім, при створенні підстанції, мають бути змонтовані функціональні блоки різних розподільних щитів, для того щоб створити необхідну функціональну координацію та взаємозалежність. Очевидно, це призводить до збільшення кількості операцій, які є фінансово затратні та такими, що віднімають час, до того ж, неминуче прокладення кабелів та монтаж призводять до створення громіздкої конструкції всередині кожного розподільного щита, і це робить підстанцію в цілому набагато більш складною. Ця ситуація значно погіршується тим фактом, що кожна підстанція має схему, яка спеціально розроблена у такий спосіб та базується на специфічних 5 91001 6 вимогах і має бути перевірена перед інсталяцією; ки, захисту, моніторингу, регулювання, а також фактично, підстанція спочатку має бути зібрана на цифрові інтерфейси та інше. заводі-виготовлювачі у робочій конфігурації та Розподільний щит, переважно, містить спеціаперевірена на дієздатність, потім вона має бути льно призначений комунікаційний відсік 100, який розібрана та перевезена до місця експлуатації, де створений у такий спосіб, щоб дати змогу сигназнову має бути змонтована. Звідси випливає, що лам 50 здійснювати безпровідний зв'язок між, примає виконуватись значна кількість інженерних наймні, одним з внутрішніх компонентів та одним, операцій та операцій з введення підстанції у ексбільш віддаленим компонентом; віддалений комплуатацію, які негативно впливають на загальні понент(и) може бути зовнішнім до цього розподівиробничі витрати з виготовлення підстанції. льного щита, наприклад, один (або більше) компоТаким чином, задача цього винаходу полягає у нент, що належить до іншого розподільного щита, розробці електричного розподільного щита та зв'ядистанційного пристрою керування, або, навіть, заної з ним підстанції з середніми значеннями наможе бути більш віддаленим внутрішній компонент пруг, яка містить такий розподільний щит, що дає того ж самого розподільного щита 1. змогу подолати викладені вище недоліки та переВідповідно до більш прийнятного втілення, віпони, і які можна усунути оптимізацією конструкції дсік 100 розташований всередині об'єму 7 і містить шляхом її спрощення у порівнянні з попередніми набір периметричних стінок 101, які побудовані у технічними рішеннями, водночас пропонуючи поктакий спосіб, щоб обмежити внутрішнє спеціальне ращені ефективність та робочі характеристики. середовище 102, де поширення сигналів 50 є знаЦя задача вирішена за допомогою розподільчною мірою обмеженим, зокрема, периметричні ного щита, який містить замкнутий об'єм, має двестінки 101 відсіку 100 побудовані у такий спосіб, рцята та набір стінок, які разом обмежують внутщо внутрішнє спеціальне середовище 102, віддірішній об'єм, який є придатним для розташування лене від внутрішнього об'єму 7, а саме вони обмевнутрішніх компонентів розподільного щита, і жують внутрішній під-об'єм, який відділений від утворений у такий спосіб, щоб дати змогу здійснючастини внутрішнього об'єму, яка залишилась, де вати безпровідний зв'язок за допомогою сигналів здійснюється, значною мірою, поширення сигналів між, принаймні, одним з вказаних внутрішніх ком50 та поширення їх обмежується цим простором. понентів та іншим, більш віддаленим компоненПридатні приймально-передавальні пристрої, том. що містять антену 103, під'єднуються для роботи Ця задача також досягається за допомогою піта мають проходити через, принаймні, одну з педстанції з середніми значеннями напруг, як це вириметричних стінок 101. значено у відповідних пунктах формули винаходу. Принаймні, деякі з периметричних стінок 101 Інші характеристики та переваги стануть очевідсіку 100, переважно та бажано, щоб усі, містять видними з опису деяких кращих, але не ексклюзистійкий до перешкод захисний шар, наприклад, вних втілень електричного розподільного щита та шар, придатний протистояти можливим перешкопідстанції з середніми значеннями напруг відповідам сигналу та/або збуренням, які могли б впливадно до винаходу, які ілюструються тільки шляхом ти на якість та надійність передавання сигналів, прикладів, що не є обмежувальними, а також сутакі як електромагнітні перешкоди, що створюютьпроводжуються фігурами, на яких схематично зося різними джерелами, радіоперешкоди та їм пображено: дібні; більш прийнятно, щоб периметричні стінки Фігура 1 Електричний розподільний щит відпо101 містили шар електропровідного матеріалу, відно до кращого втілення винаходу; який, принаймні, частково оточує обмежене сереФігура 2 Хвилевід, що використовується в роздовище 102 та має добрі електромагнітні захисні подільному щиті відповідно до винаходу; властивості. У такий спосіб шар, що є провідником, Фігура 3 Підстанція з середніми значеннями здійснює захисну функцію та полегшує поширення напруг, яка містить набір розподільних щитів, тип сигналів 50 всередині відсіку 100. яких наведено на Фігурі 1. Згідно з можливим втіленням, яке наведене на Електричний розподільний щит, відповідно до Фігурах, відсік 100 має конфігурацію у вигляді тувинаходу, наведений на Фігурі 1, має позиційне нелю, який простягається, головним чином, пряпозначення 1; цей щит 1 містить замкнутий об'єм молінійно уздовж верхньої стінки, між двома прота має одні (або більше) дверцят 2, що розташотилежними бічними стінками 6 корпусу щита, який вані на передній частині, та набір стінок, які мають у відповідності до кінцевих частин відсіку 100 може назву: стінка дна 3, верхня стінка 4, задня стінка 5, мати відповідні отвори на одному або обидвох дві бічні стінки 6, і які всі разом обмежують внутрійого кінцях. Краще всього, щоб відсік 100 у вигляді шній об'єм 7, придатний для розташування внуттунелю мав, головним чином, прямокутний поперішніх компонентів самого розподільного щита 1, речний розріз, де розміри сторін (а, Ь) цього попевідповідно до конструктивних рішень, які добре речного перерізу повинні мати співвідношення 1:2; відомі у цій галузі та, з цієї причини, не описані тут це рішення дозволяє покращити якість поширення у деталях. Внутрішні компоненти, зазвичай, місвисокочастотних сигналів, наприклад, у діапазоні тять електричні та/або електронні пристрої, такі як гігагерців. Приклад: при частоті передавання у 5 один або більше рубильників 8, датчиків 9 для ГГц, сторона (а) може мати довжину у 0,05 м, тоді вимірювання струму (амперметри) та/або вимірюсторона (Ь) має довжину 0,025 м. вальні пристрої, такі як, наприклад, датчики або Як наведено на Фіг. 1, також мається, принайвимірювальні трансформатори, інтелектуальні мні, один елемент 11, що поглинає сигнал, наприелектронні пристрої 10, наприклад, для діагностиклад відповідна заглушка, яка у робочому режимі сполучена з відсіком 100 у вигляді тунелю на його 7 91001 8 кінцевій ділянці, найкраще, цей поглинаючий еле1, кожен з яких має відповідний корпус, в якому є, мент 11 містить електропровідну піну, наприклад, принаймні, одні дверцята 2 та декілька стінок, які пінополіуретан з додатками часточок-провідників разом утворюють внутрішній об'єм 7, придатний будь-якого-типу, які є в наявності на ринку. для розміщення в ньому внутрішніх компонентів; Відповідно до кращого втілення, яке є надзвикожний розподільний щит 1 містить власний відсік чайно простим з точки зору конструкції та функціо100, що розташований всередині внутрішнього нальної ефективності, відсік 100 реалізований об'єму 7 та утворений для того, щоб мати змогу шляхом використання металічного скеровуючого здійснювати безпровідний зв'язок за допомогою хвилеводу, що наведений на Фіг. 2 також під позисигналів; відсіки 100 розташовані таким чином, ційним позначенням 100; пристрій 100, переважно, щоб визначити сегментований суттєво прямолінійявляє собою суцільний корпусу з алюмінію, або, як ний безпровідний шлях для зв'язку 300, який поальтернатива, з міді, що має достатню товщину. У ширюється крізь певну кількість внутрішніх об'ємів такий спосіб периметричні стінки 101 утворюються 7, що визначаються кількістю розподільних щитів за допомогою вибраного матеріалу-провідника, 1; два поглинаючих елемента 11 переважно розякий використовується у той самий час, що і розташовані на двох протилежних зовнішніх краях ділюючі елементи, як перешкодостійкий захисний створеного сегментованого шляху 300. шар та також він дає змогу поширюватись сигнаЗвідси, у деяких застосуваннях сигнали 50, що лам безпосередньо у цьому відсіку. виходять від компонента першого розподільного Металічний скеровуючий хвилевід 100, розміщита 1, переважно, у вигляді хвиль радіочастотнощений всередині об'єму 7, та сполучений з корпуго діапазону, належним чином модулюються, для сом щита у такий спосіб, що при потребі цей хвитого щоб нести потрібні дані, передані у призначелевід може бути знятий, наприклад за допомогою не для цього середовище 102 за допомогою антезасобів типу "шухляда", або за допомогою пари ни приймально-передавальних засобів 103; вони защіпок, що значною мірою полегшує технічне обмежені всередині шляху 300, який визначений обслуговування хвилеводу, його заміну і таке інше. різними відсіками 100 та переносяться у цьому Або ж, цей пристрій 100 може жорстко кріпизахищеному та екранованому просторі по напрямтись до корпусу, наприклад, шляхом використання ку до антени 103, яка зв'язана з іншим відсіком придатних кріпильних деталей. 100; в свою чергу, ця антена дає змогу передавати Згідно з альтернативним втіленням, яке навесигнали 50 до компонента другого розподільного дене точковими лініями на Фіг. 1, відсік 100 можна щита 1, розробленого для їх одержання. Елементи розташовувати за межами розподільного щита 1 11 на краю шляху 300 унеможливлюють або, прита функціонально сполучати його з корпусом щинаймні, значно зменшують ризик відбиття сигналу. та. Практичним шляхом було віднайдено, що розподіРозподільний щит 1, відповідно до винаходу, льний щит, відповідно до цього винаходу, та споможе застосовуватись, переважно, за умов як селученої з ним підстанції з середніми значеннями редніх значень напруг, так і низьковольтних нанапруг, у повній мірі досягає поставленої мети, пруг, і, зокрема, він придатний для побудови підснадаючи декілька переваг над попередніми констанції з середніми значеннями напруг, і звідси, труктивними рішеннями. Дійсно, як наведено винаступний об'єкт цього винаходу стосується підсще, рішення, що з'явилось завдяки тому факту, що танції з середніми значеннями напруг, що містить, є можливість передавання сигналів без проводів і принаймні, один розподільний щит 1 типу, наведеу захищеному середовищі, яке призначене виклюного вище. Приклад підстанції з середніми значенчно для зв'язку, приводить до суттєвого спрощеннями напруг, відповідно до цього винаходу, схеманя конструктивної схеми кожного розподільного тично наведений на Фіг. 3 під загальним щита, і крім того, усієї схеми підстанцій, які склапосиланням за номером 200, і як показано, підстадаються з модулів, що є функціонально взаємозанція для кращого втілення містить, принаймні два лежними, але не є конструктивно/механічно залерозподільні щити 1, які прилягають один до одного жними. У дійсності, розподільні щити мають бути з їх відповідними відсіками 100 один до одного розташовані близько один біля одного без будь вздовж однієї осі та дещо віддалених один від одякого кабельного або електричного/механічного ного. Зокрема, розподільні щити 1 розташовані зв'язку між ними, але тільки завдяки близькості поряд один біля одного з їх відповідними відсіками розташування відсіків 100 один до одного, факти100, що функціонально сполучені з тим, щоб вично надзвичайно спрощуються виробничі, пускозначити сегментований, суттєво прямолінійний налагоджувальні операції та операції з технічного тунель 300, який на практиці створює шлях безобслуговування, оскільки, наприклад, заводське провідного зв'язку, всередині якого проходять сигскладання для виконання перевірки та кінцеве нали. Більш того, на двох зовнішніх краях сегменвстановлення на робочому майданчику не потретованого шляху 300 безпровідного зв'язку маються бують ніяких монтажних-демонтажних та повтордва відповідних елементи 11, що поглинають сигних монтажних операцій, які є необхідними для нали, кожний з яких з'єднаний з відповідною кінцепопередніх технічних рішень. На додаток, якщо це вою ділянкою відсіку 100. необхідно, є можливість змінювати схему підстанЗаради простоти на Фіг. 3 наведено тільки два ції шляхом додавання/видалення/заміни одного розподільних щити 1, але підстанція 200 може або більше розподільних щитів у дуже простий та складатись з потрібної кількості розподільних щишвидкий спосіб. Надалі, сигнали, що передаються тів 1, які можна розташовувати один біля одного, надійним та захищеним шляхом, з можливістю бажано в ряд. Відповідно, у найкращому втіленні, передавання даних практично за будь-якої потрібпідстанція 200 містить багато розподільних щитів ної швидкості, чи то високої, чи низької, та на пот 9 91001 10 рібній одній частоті або навіть на багатьох частонаприклад, набору листів придатних матеріалів, тах; наприклад, можна передавати дані у режимі які могли б сполучатись з корпусом деталі за дереального часу, що стосуються процесу, такі як таллю, або перша деталь єднається з іншою, а аналогові дані та дані значень напруги. Також трепотім, вже як одне ціле, під'єднується до корпусу, ба підкреслити, що такі результати досягаються або навіть труби з пластика, покритої шаром елекшляхом інноваційного рішення, яке конструктивно тропровідного матеріалу; форма відсіку 100 може є простим і може реалізовуватись засобами надбути також різною, або периметричні стінки 101 звичайно спрощених виробничих операцій, одерможуть будуватись з об'єднанням більшого числа жуючи, таким чином, значне заощадження у матешарів різного типу та матеріалу. Більш того, якщо ріалах, часі та у скороченні виробничих витрат; необхідно, або вимагається специфічне застосузокрема, коли відсік 100 розміщений всередині вання, можна використовувати також взаємоз'єдкорпуса, він, практично створює ще один компонувальні елементи, наприклад, механічні фітинги, нент розподільного щита та безпосередньо і автоякі можна розташовувати між відсіками 100, що матично захищений від впливу зовнішнього сереприлягають один до одного та функціонально зв'ядовища самого розподільного щита 1. зані з ними, для того щоб краще гарантувати наРозподільний щит та пов'язана з ним підстанлежне взаємне розташування відсіків. Також мація з середніми значеннями напруг, що наведені теріали, що використовуються, за умови, що вони тут, є відкритими для модифікацій та змін, які сумісні з специфічним використанням та метою, як вкладаються у концепцію винаходу, і таким чином і їх розміри, можуть бути будь-якими, якщо відпоусі деталі можуть замінюватись технічно еквівалевідають вимогам та стану технічних знань у цій нтними елементами. Наприклад, відсік 100 може галузі. будуватись з використанням окремих деталей, 11 Комп’ютерна верстка О. Гапоненко 91001 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
