Електричний розподільний щит транспортного засобу

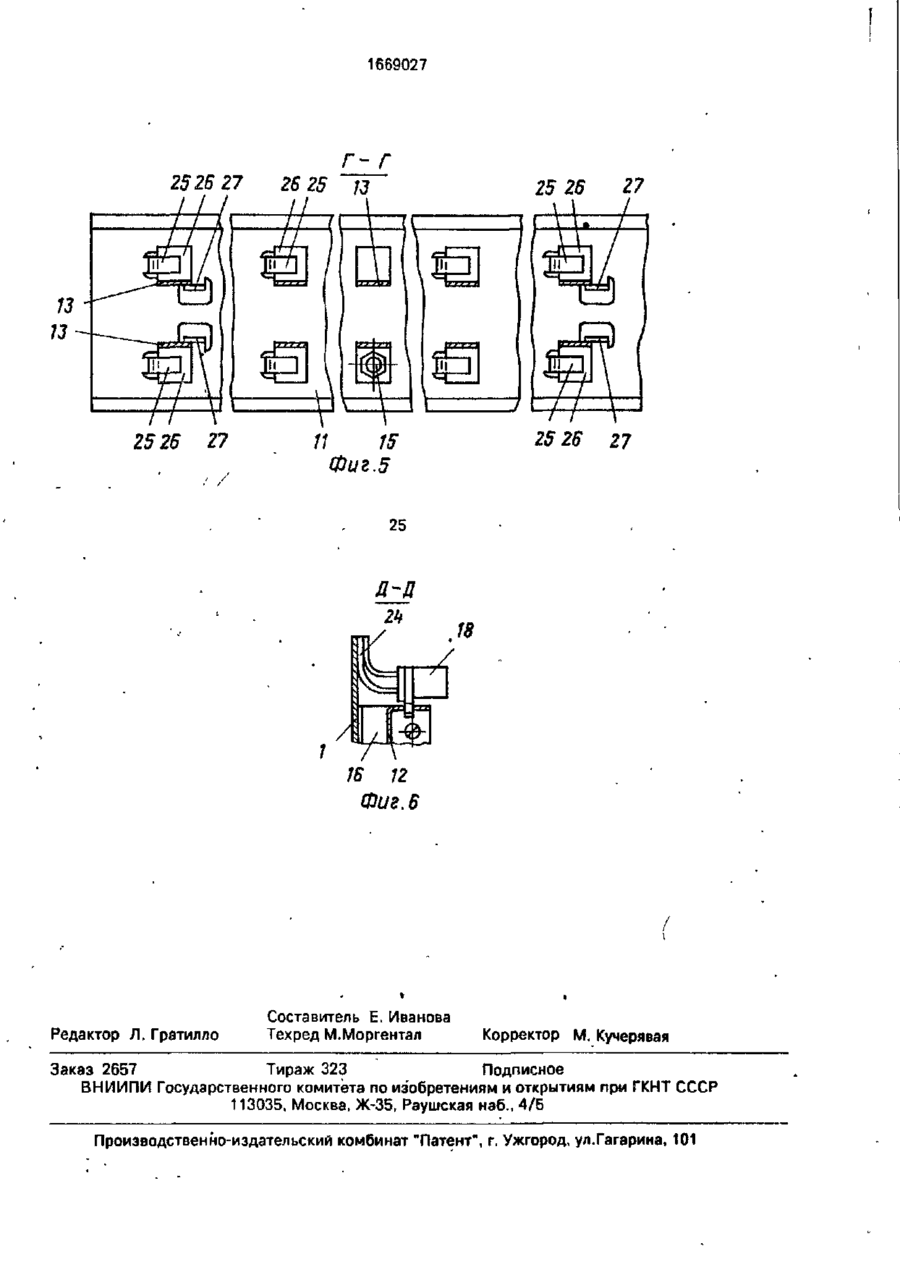

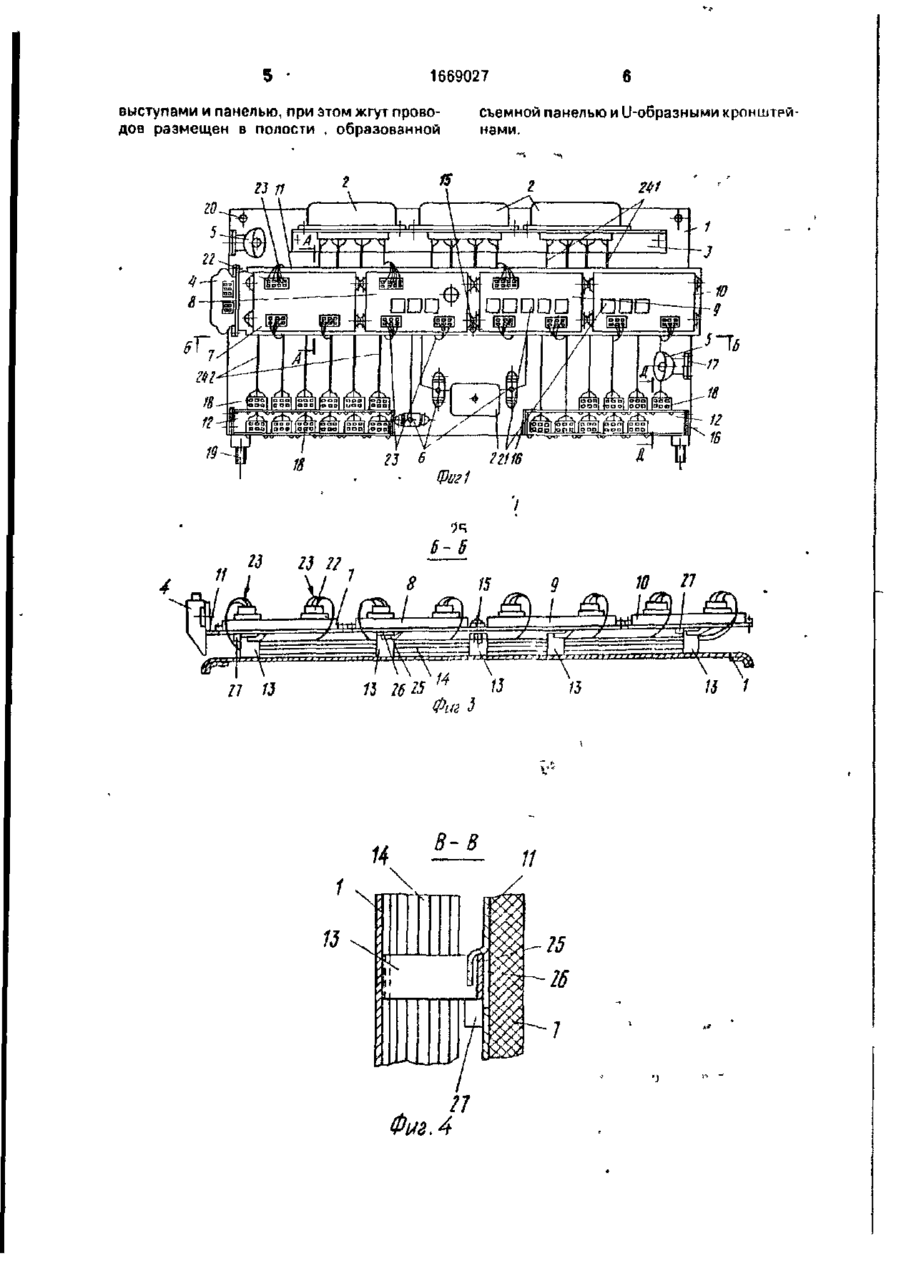

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5П5 SU,.n 1669027 А1 Н 02 В 15/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНГСССР ОПИСАНИЕ ИЗОЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і 1 (21)4470511/07 - *• ' (22) 08 08 88 (46)07.08.91. Бюл. №29 (71) Всесоюзный конструкторско-экспериментальный институт автобусостроения (72) С.В.Боднар. Л.А.Белоненко и С.В.Немый (53)621.316.342.2(088.8) (56)БаптидановЛ.И.,Тарасов В.И. Электрооборудование электрических станций и подстанций. М.-Л.: ГЭИ, 1947, с. 339, фиг. 346 (54) ЭЛЕКТРИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ ТРАНСПОРТНОГО СРЕДСТВА (57) Изобретение относится к электротехнике и может быть использовано в конструкции распределительных щитов автобусов, троллейбусов и других транспортных средств Целью изобретения является снижение материалоемкости, трудоемкости сборки и технического обслуживания. Распределительный щиттранспортного средства состоит из основания 1 и съемной панели 11, прикрепленной к основанию при помощи U-образных кронштейнов 13, жестко прикрепленных к основанию 1. Функциональные блоки размещены на съемной панели 11 Жгут проводов 14 размещен в полости, образованной съемной панелью 11 и U-образными кронштейнами 13. 6 ил. Os ON Ч> О ГО N4 t 1669027 Изобретение относится к электротехнике и может быть использовано в конструкции распределительных щитов автобусов, троллейбусов и других транспортных средств ., Целью изобретения является снижение материалоемкости, трудоемкости сборки и технического обслуживания, На фиг. 1 изображен электрический распределительный щит транспортного средства, вид сверху; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг, 4 - сечение В-В на фиг. 2; на фиг. 5 - сечение Г-Г на фиг. 2; на фиг. 6 сечение Д-Д на фиг. 1. Распределительный щит состоит из основания 1, блоков,2 предохранителей, кронштейна 3 блоков предохранителей, реле-прерывателя 4 указателей поворотов, ламп 5 подсветки, колодок 6 подключения питающих проводов, функционального блока 7 развязки электрических цепей, функционального блока 8 сигнализации и управления тормозной системой, функционального блока 9 наружного освещения и сигнализации, функционального блока 10 дополнительного оборудования, схемной панели 11, держателей 12, U-образных кронштейнов 13, жгута 14 проводов, винта 15 крепления, кронштейнов 16 и 17. На основании 1 крепится кронштейн блоков 3 предохранителей, кронштейн 16 для установки держателей 12 соединительных колодок 18 жгута 14, кронштейны 17 ламп 5 подсветки, U-образные кронштейны 13 для крепления панели 11. Для установки на транспортном средстве основание 1 снабжено крепежными элементами 19 и отверстиями 20. Функциональный блок 7 развязки электрических цепей представляет собой узел, 5 10 15 20 25 30 35 колодками 22, установленными на ответвлениях 23 указанного жгута. Кроме того, жгут 14 подсоединяется ответвлениями 24.1 к блокам 2 предохранителей, а ответвлениями 24.2-к соединительным колодкам 18 для подключения распределительного щита к электрической сети транспортного средства. Функциональные блоки 7-10 и релепрерыватель указателя поворотов устанавливаются на съемной панели 11, на которой имеются выштэмпованные выступы 25, к которым панель 11 крепится соответственно концами 26 U-о^разных кронштейнов 13, жестко соединенных с основанием. На панели 11 выштампованы упоры 27, которыми панель 11 взаимодействуете U-образными кронштейнами 13, за счет чего исключается поворачивание панели 11 в плоскости, параллельной основанию 1. Окончательная фиксация панели 11 осуществляется винтом 15, соединяющим указанную панель с U-o5разным кронштейном 13, расположенным в центре ряда U-образных кронштейнов 13. В полости 28, образованной контуром U-образных кронштейнов 13, и панели 11 размещается жгут 14. Соединительные колодки 18, которыми распределительный щит подключается к электрической сети трзнспортного средства, устанавливаются на держателях 12, которые крепятся к основанию 1 посредством кронштейнов 16. При этом соединительные колодки 18 устанавливаются так, что ось разъема при подключении соединительных колодок перпендикулярна основанию 1. Формула 40 изобретения Электрический распределительный щит транспортного средства, содержащий основание, на котором размещены блоки В КОТОРОМ СОбрЗїіЬі Дииды дЛЯ рЭЗ ВЯЗКИ предохранителей, функциональные блоки электрических цепей. Диоды соединены коммутирующих реле и диодов развязки между собой в соответствии со схемой электрооборудования посредством печатного 45 электрических цепей, соединительные комонтажа. лодки подключения питающих проводов, жгут проводов, о т л и ч а ю щ и й с я тем, Функциональные блоки сигнализации и что, с целью снижения материалоемкости, управления тормозной системой 8, наружтрудоемкости сборки и технического обслуного освещения и сигнализации 9, дополнительного оборудования 10 представляют 50 живания, он снабжен съемной панелью с собой узлы, в которых собраны коммутирувыступами и упорами, а также U-образуюющие стандартные реле 21 Реле 21 пкажщими кронштейнами, функциональные блодом функциональном блоке В -10 соединены ки установлены на съемной пане пи, выступы между собой в соответствии со схемой элексъемной панели расположены параллельно трооборудования посредством печатного 55 основанию и обращены к нему, упоры съеммонтажа. Для подключения функциональной панели расположены перпендикулярно ных блоков 7-10 к электрической сети основанию и обращены к нему, U-образный транспортного средства указанные бпоьи кронштейн жестко прикреплен в своей нижснабжены штекерными aw подами, к сото ней части к основанию, причем верхние конрым подсоединен жгуі 14 соединительными цы кронштейна размещены между 1669027 выступами и панелью, при этом жгут проводо в размещен в полости , образованной Фиг 5 в-в ФмЛ 6 съемной панелью и U-образными кронштрйнами. П 1 1669027 2526 27 I I I 2526 21 Г- Г 26 25 13 25 26 U 27 і 11 15 Фиг.5 25 Д-Д 18 Редактор Л. Грзтилло Составитель Е. Иванова Техред М.Моргентал Корректор М. Кучерявая Заказ 2657 Тираж 323 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., А/Б Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
