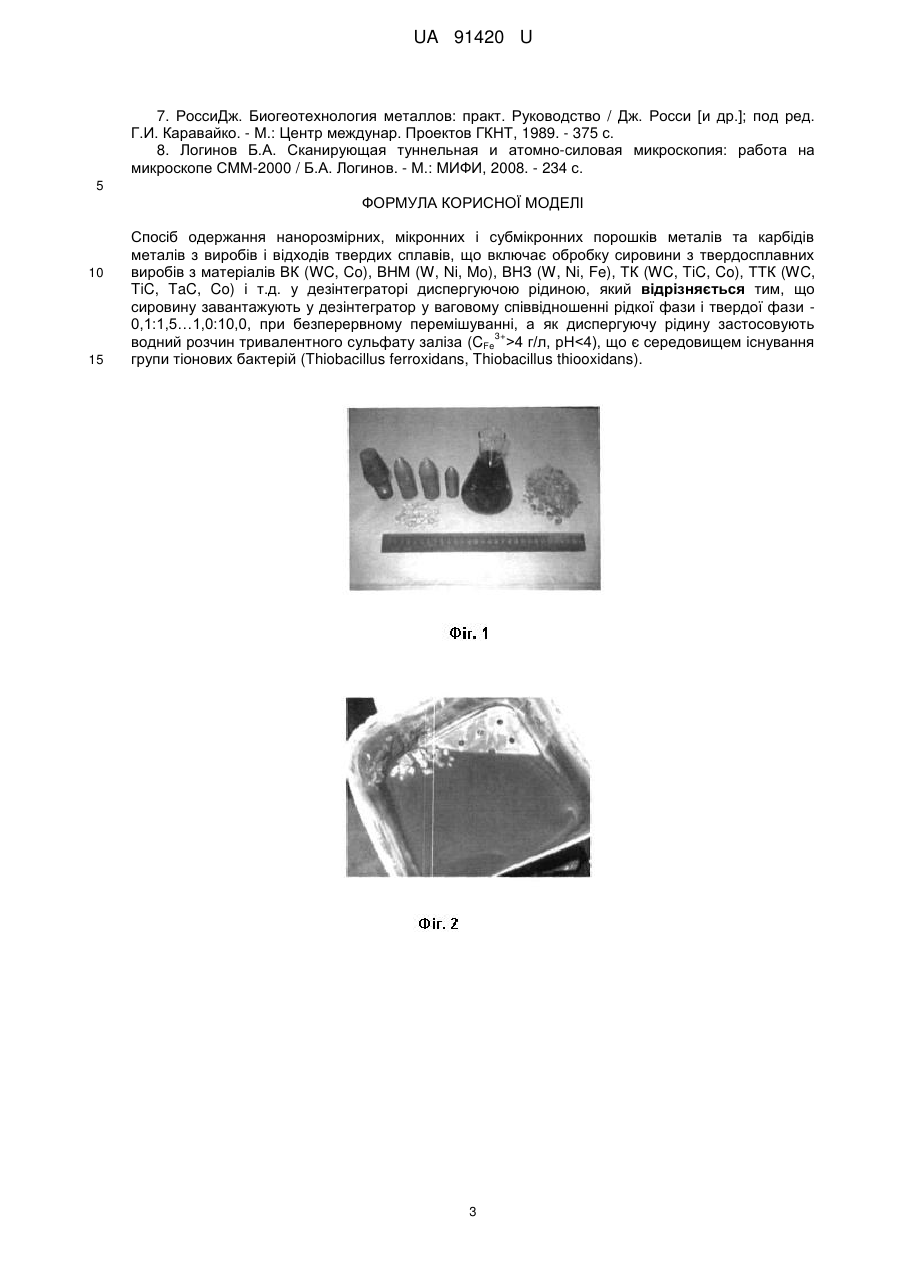

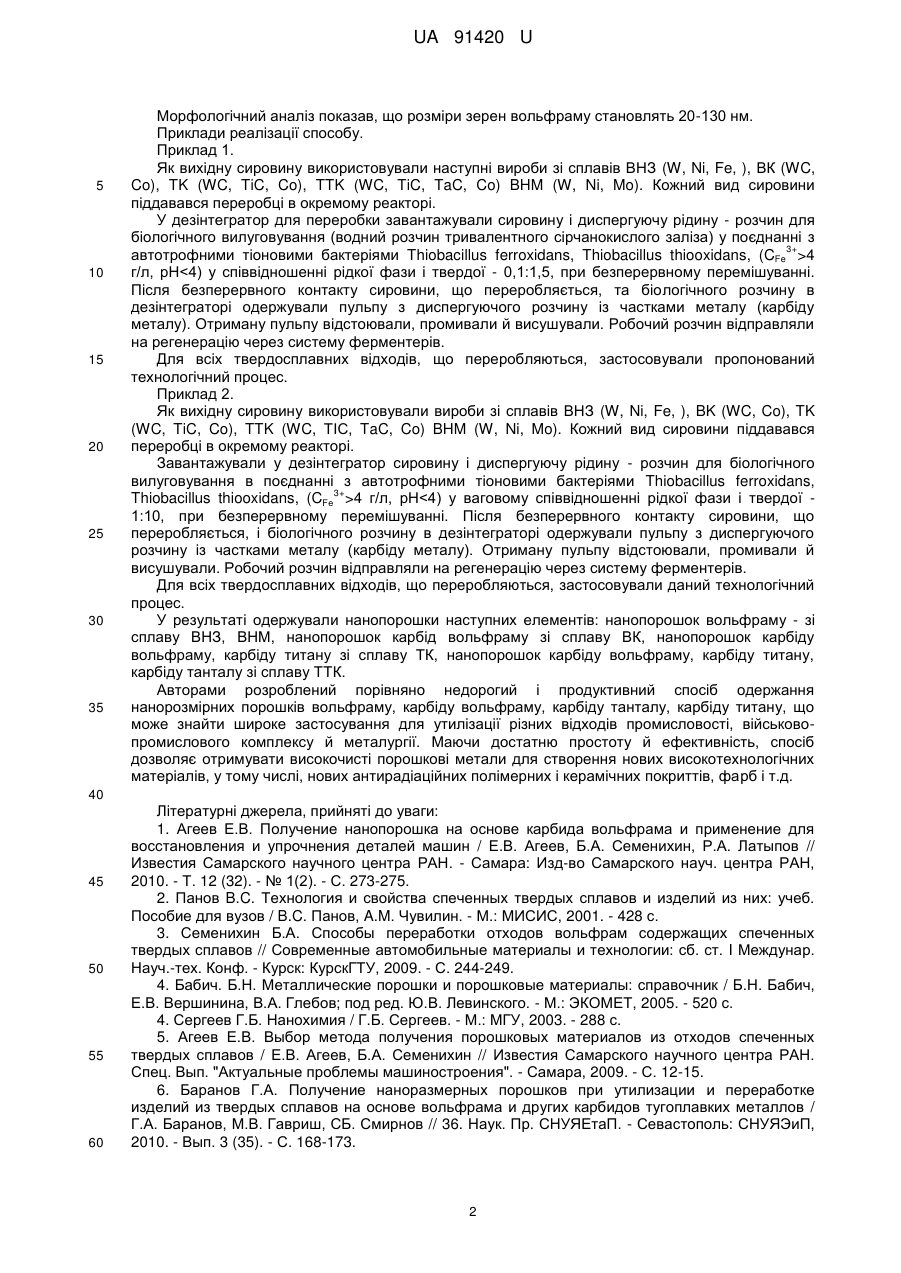

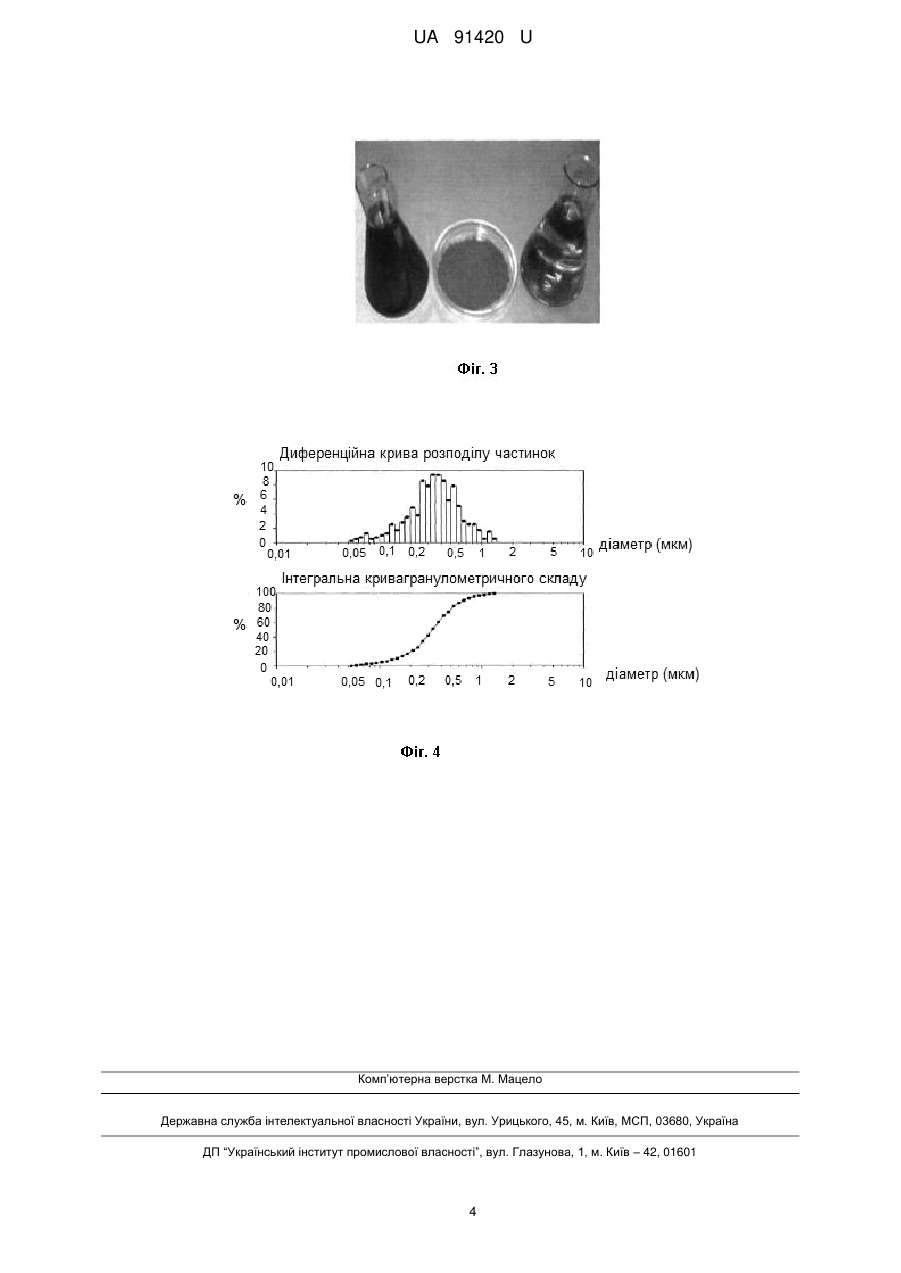

Спосіб одержання нанорозмірних, мікронних і субмікронних порошків металів та карбідів металів з виробів і відходів твердих сплавів

Номер патенту: 13885

Опубліковано: 25.04.1997

Автори: Козіна Надія Миколаївна, Лисенко Олександр Борисович, Толок Євген Анатолійович, Толок Анатолій Олексійович, Борисова Галина Володимирівна

МПК: C22C 29/00

Мітки: спосіб, сплавів, основі, гафнію, карбідів, одержання, цирконію, твердих

Формула / Реферат:

Способ получения твердых сплавов на основе карбидов циркония и гафния, включающий нане­сение металлического покрытия на порошки ука­занных карбидов, прессование и спекание порош­ков, отличающийся тем, что металлическое по­крытие наносят двумя слоями: внутренним - из сплава кобальта с фосфором и внешним - из чисто­го кобальта.

Номер патенту: 70117

Опубліковано: 15.09.2004

Автори: Бондаренко Володимир Петрович, Мірошніченко Олексій Валентинович, Юрчук Микола Олександрович, Каплуненко Володимир Георгійович, Монастирьов Микола Костянтинович

МПК: B22F 9/00, C22B 7/00

Мітки: спосіб, карбіди, містять, твердих, металів, металокерамічних, тугоплавких, сплавів, відходів, переробки

Формула / Реферат:

Спосіб переробки відходів металокерамічних твердих сплавів, що містять карбіди тугоплавких металів, який включає операції одержання шматків відходів металокерамічних твердих сплавів, що містять карбіди тугоплавких металів і їх подальшої обробки до отримання твердосплавних порошкових сумішей, який відрізняється тим, що шматки відходів подрібнюють до одержання гранул з розмірами від 3 до 15 мм, а під час подальшої обробки одержаних гранул...

Номер патенту: 36550

Опубліковано: 15.12.2003

Автори: Бондаренко Володимир Петрович, Корабльов Сергій Федорович, Єпик Ірина Вікторівна, Мартинова Людмила Михайлівна

МПК: C22B 7/00, C22C 29/06, B22F 9/16

Мітки: металів, карбіди, твердих, тугоплавких, містять, сплавів, відходів, спосіб, металокерамічних, переробки

Формула / Реферат:

Спосіб переробки відходів металокерамічних твердих сплавів, що містять карбіди тугоплавких металів, згідно з яким здійснюють попереднє окислення відходів металокерамічних сплавів газом, що містить кисень, кінцеву обробку цим газом відходів до повного їх окислення, відновлення газоподібним відновником та карбідизацію у метано-водневому середовищі, який відрізняється тим, що карбідизацію проводять при температурі 1250-350°С і концентрації...

Номер патенту: 20112

Опубліковано: 15.01.2007

Автори: Мірошніченко Олексій Валентинович, Косінов Микола Васильович, Каплуненко Володимир Георгійович, Бондаренко Володимир Петрович, Юрчук Микола Олександрович

МПК: B22F 9/14

Мітки: отримання, карбідів, металів, пристрій, порошків

Формула / Реферат:

1. Пристрій для отримання порошків карбідів металів переважно з виробів, відходів і лому твердих сплавів, що містить генератор імпульсів, реактор з перфорованим днищем і патрубком для прокачування робочої рідини, анод і катод, розміщені в реакторі і з'єднані з виходами генератора імпульсів, який відрізняється тим, що він містить щонайменше один додатковий анод, виконаний з графіту і підключений через змінний резистор до основного анода і до...

Номер патенту: 97890

Опубліковано: 26.03.2012

Автори: Зайченко Андрій Дмитрович, Баглюк Геннадій Анатолійович, Липян Євген Васильович, Тафтай Едуард Іванович, Торпаков Андрій Сергійович, Райченко Олександр Іванович, Сизоненко Ольга Миколаївна

МПК: C01B 31/30, B82B 3/00, B22F 9/14, B01J 3/06

Мітки: одержання, карбідів, групи, спосіб, металів, перехідної

Формула / Реферат:

Спосіб одержання карбідів перехідних металів шляхом твердофазного синтезу при ударно-хвильовій дії на вихідний матеріал, який відрізняється тим, що як вихідний матеріал використовують суспензію порошку перехідного металу або композиції перехідних металів та 5-8 % вуглецю в вуглеводневій рідині при співвідношенні твердої і рідкої фази від 1:3 до 1:30, а твердофазний синтез проводять при дії на суспензію високовольтними електричними розрядами...
