C01B 31/30 — карбіди

Номер патенту: 111411

Опубліковано: 25.04.2016

Автори: Зайченко Андрій Дмитрович, Липян Євген Васильович, Присташ Микола Сергійович, Трегуб Володимир Олександрович, Торпаков Андрій Сергійович, Сизоненко Ольга Миколаївна

МПК: B02C 19/18, B22F 3/14, B22F 9/14 ...

Мітки: матеріалів, металоматричних, спосіб, композиційних, одержання

Формула / Реферат:

Спосіб одержання металоматричних композиційних матеріалів, який включає підготовку шихти шляхом термічного синтезу лігатури з суміші порошків, подрібнення лігатури і змішування її з матричним матеріалом та наступну консолідацію шихти, який відрізняється тим, що термічний синтез лігатури, подрібнення лігатури і змішування її з матричним матеріалом здійснюють одночасно дією високовольтними електричними розрядами на суміш порошків та матричний...

Номер патенту: 111396

Опубліковано: 25.04.2016

Автори: Присташ Микола Сергійович, Липян Євген Васильович, Сизоненко Ольга Миколаївна, Трегуб Володимир Олександрович, Торпаков Андрій Сергійович, Зайченко Андрій Дмитрович

МПК: B82B 3/00, B22F 9/14, B01J 3/08 ...

Мітки: спосіб, одержання, перехідної, карбідів, металів, групи

Формула / Реферат:

Спосіб одержання карбідів перехідних металів шляхом твердофазного синтезу при дії високовольтних електричних розрядів напругою ³50 кВ, швидкістю зростання струму ³6 ГА/с та заданою питомою енергією на суспензію порошку перехідного металу або композиції перехідних металів у вуглеводневій рідині при співвідношенні твердої і рідкої фаз від 1:3 до 1:30, який відрізняється тим, що питому енергію високовольтних електричних розрядів...

Номер патенту: 111251

Опубліковано: 11.04.2016

Автори: Зубенко Олександр Олександрович, Кускова Наталя Іванівна, Цолін Павло Леонідович, Терехов Анатолій Юрійович, Баклар Віктор Юрійович

МПК: B22F 9/14, B01J 3/08, B82B 3/00 ...

Мітки: металів, тугоплавких, нанопорошків, одержання, карбідів, спосіб

Формула / Реферат:

Спосіб одержання нанопорошків карбідів тугоплавких металів шляхом електричного вибуху провідників у вуглецевмісному середовищі в міжелектродному проміжку, який відрізняється тим, що як вуглецевмісне середовище використовують пастоподібні вуглецеві наноматеріали густиною від 1,1 до 1,4 кг/дм3, які одержують попередньо при дії на органічну рідину високовольтними імпульсними розрядами, та подають їх разом з металевим провідником у...

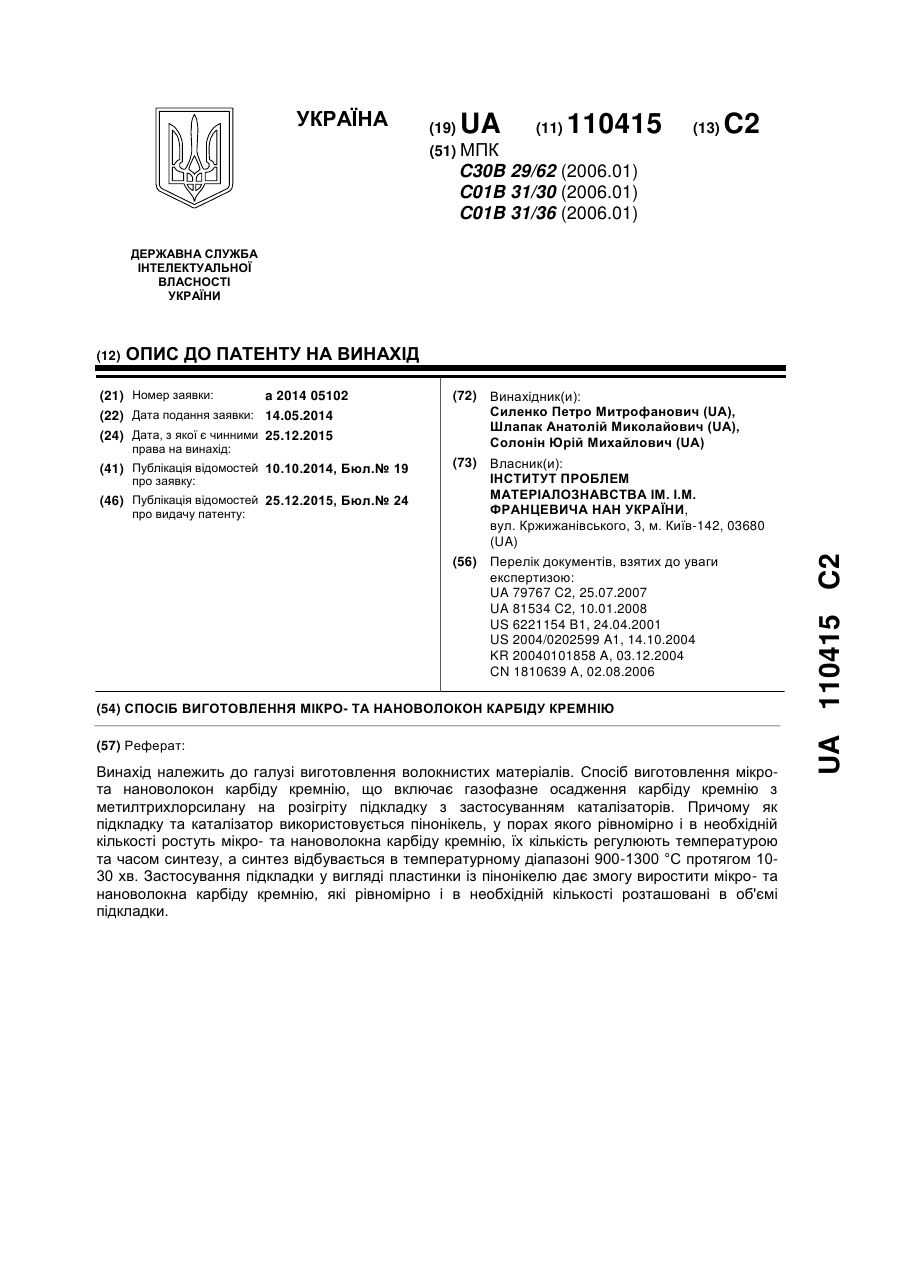

Номер патенту: 110415

Опубліковано: 25.12.2015

Автори: Солонін Юрій Михайлович, Шлапак Анатолій Миколайович, Силенко Петро Митрофанович

МПК: C30B 29/62, C01B 31/36, C01B 31/30 ...

Мітки: карбіду, виготовлення, мікро, кремнію, нановолокон, спосіб

Формула / Реферат:

1. Спосіб виготовлення мікро- та нановолокон карбіду кремнію, що включає газофазне хімічне осадження карбіду кремнію з метилтрихлорсилану на розігріту підкладку з застосуванням каталізаторів, який відрізняється тим, що як підкладку та каталізатор використовують пінонікель, а осадження здійснюють у його порах, при цьому синтез проводять в температурному діапазоні 900-1300 °C протягом 10-30 хв.2. Спосіб за п. 1, відрізняється тим,...

Номер патенту: 109656

Опубліковано: 25.09.2015

Автори: Ісікава Акіфумі, Тода Сіндзіро

МПК: C04B 35/52, C01B 31/30, C01B 31/04 ...

Мітки: алюмінію, катодний, електролізері, одержання, виготовлення, блок, спосіб, вуглецевий

Формула / Реферат:

1. Катодний вуглецевий блок для одержання алюмінію в електролізері, який виготовлений зі сформованої суміші, яка включає 64-97 мас. % вихідного вуглецевого матеріалу, що містить прожарений кокс, графіт або їх суміш і 3-36 мас. % карбіду титану, причому вказана суміш складається з частинок з розміром більше 1 мм і частинок з розміром 1 мм або менше, і склад вихідних матеріалів з частинок з розміром 1 мм або менше містить 5-100 мас. %...

Номер патенту: 95795

Опубліковано: 12.01.2015

Автори: Торпаков Андрій Сергійович, Трегуб Володимир Олександрович, Зайченко Андрій Дмитрович, Сизоненко Ольга Миколаївна, Липян Євген Васильович, Присташ Микола Сергійович

МПК: B82B 3/00, B22F 9/14, B01J 3/06 ...

Мітки: карбідів, групи, металів, одержання, перехідної, спосіб

Формула / Реферат:

Спосіб одержання карбідів перехідних металів шляхом твердофазного синтезу при дії високовольтних електричних розрядів напругою ≥ 50 кВ, швидкістю зростання струму ≥ 6 ГА/с та заданою питомою енергією на суспензію порошку перехідного металу або композиції перехідних металів у вуглеводневій рідині при співвідношенні твердої і рідкої фаз від 1:3 до 1:30, який відрізняється тим, що питому енергію високовольтних електричних розрядів...

Номер патенту: 95781

Опубліковано: 12.01.2015

Автори: Кускова Наталя Іванівна, Терехов Анатолій Юрійович, Цолін Павло Леонідович, Баклар Віктор Юрійович, Зубенко Олександр Олександрович

МПК: B82B 3/00, C01B 31/30

Мітки: карбідів, спосіб, нанопорошків, тугоплавких, одержання, металів

Формула / Реферат:

Спосіб одержання нанопорошків карбідів тугоплавких металів шляхом електричного вибуху провідників у вуглеводневому середовищі в міжелектродному проміжку, який відрізняється тим, що як вуглеводневе середовище використовують пастоподібні вуглецеві наноматеріали густиною від 1,1 до 1,4 кг/дм3, які одержують попередньо при дії на органічну рідину високовольтними імпульсними розрядами, та подають їх разом з металевим провідником у міжелектродний...

Номер патенту: 85619

Опубліковано: 25.11.2013

Автори: Альохов Юрій Олександрович, Поліщук Володимир Сидорович

МПК: C01B 31/30, B22F 1/00, C22C 14/00 ...

Мітки: використанням, титану, отримання, карбіду, спосіб, свс-процесу

Формула / Реферат:

1. Спосіб отримання карбіду титану з використанням СВС-процесу, що включає попередні операції по підготовці екзотермічної суміші з початкових порошків металевого порошку титану і неметалічного порошку вуглецю сажі у вигляді шихти, завантаження шихти в графітовий контейнер реактора, нагрівання шихти до температури займання і спалювання екзотермічної суміші в режимі саморозповсюджуваного високотемпературного синтезу (СВС), охолодження реактора...

Номер патенту: 97890

Опубліковано: 26.03.2012

Автори: Сизоненко Ольга Миколаївна, Липян Євген Васильович, Баглюк Геннадій Анатолійович, Райченко Олександр Іванович, Тафтай Едуард Іванович, Торпаков Андрій Сергійович, Зайченко Андрій Дмитрович

МПК: B01J 3/06, B82B 3/00, B22F 9/14 ...

Мітки: металів, перехідної, групи, спосіб, карбідів, одержання

Формула / Реферат:

Спосіб одержання карбідів перехідних металів шляхом твердофазного синтезу при ударно-хвильовій дії на вихідний матеріал, який відрізняється тим, що як вихідний матеріал використовують суспензію порошку перехідного металу або композиції перехідних металів та 5-8 % вуглецю в вуглеводневій рідині при співвідношенні твердої і рідкої фази від 1:3 до 1:30, а твердофазний синтез проводять при дії на суспензію високовольтними електричними розрядами...

Номер патенту: 88108

Опубліковано: 10.09.2009

Автори: Смірнова Олена Степанівна, Тертишний Олег Олександрович, Біла Анна Олександрівна, Сорока Петро Гнатович

МПК: C01B 31/36, C04B 35/00, C01B 31/30 ...

Мітки: кремнію, одержання, карбіду, спосіб

Формула / Реферат:

Спосіб одержання карбіду кремнію, що включає промивку, сушіння та термічну обробку в середовищі аргону шихти рисової лузги, при масовому співвідношенні компонентів SіO2:С=1:0,6, який відрізняється тим, що перед термообробкою шихту рисової лузги подрібнюють до середнього розміру частинок dcp=40-200 мкм з подальшою екстракцією органічних та неорганічних сполук рисової лузги сумішшю 10-20 %-ї сірчаної кислоти з добавкою 5-15 % оцтової кислоти,...

Номер патенту: 82800

Опубліковано: 12.05.2008

Автори: Руденко Віктор Кузьмич, Овчарук Анатолій Миколайович, Гасик Михайло Іванович

МПК: C01B 35/00, C01B 31/30, C01B 31/36 ...

Мітки: спосіб, карбіду, бору, одержання

Формула / Реферат:

Спосіб одержання карбіду бору, що включає плавлення шихти, яка містить борну кислоту і вуглецевий відновник, в дуговій електропечі, який відрізняється тим, що попередньо шихту розмелюють до фракції 0-100 мкм і згрудковують, а плавлення здійснюють в такому електричному режимі, при якому співвідношення потужності, що підводять до електродів електропечі, та площі формування блока з карбіду бору знаходиться в межах 0,116-0,29 кВт/см2.

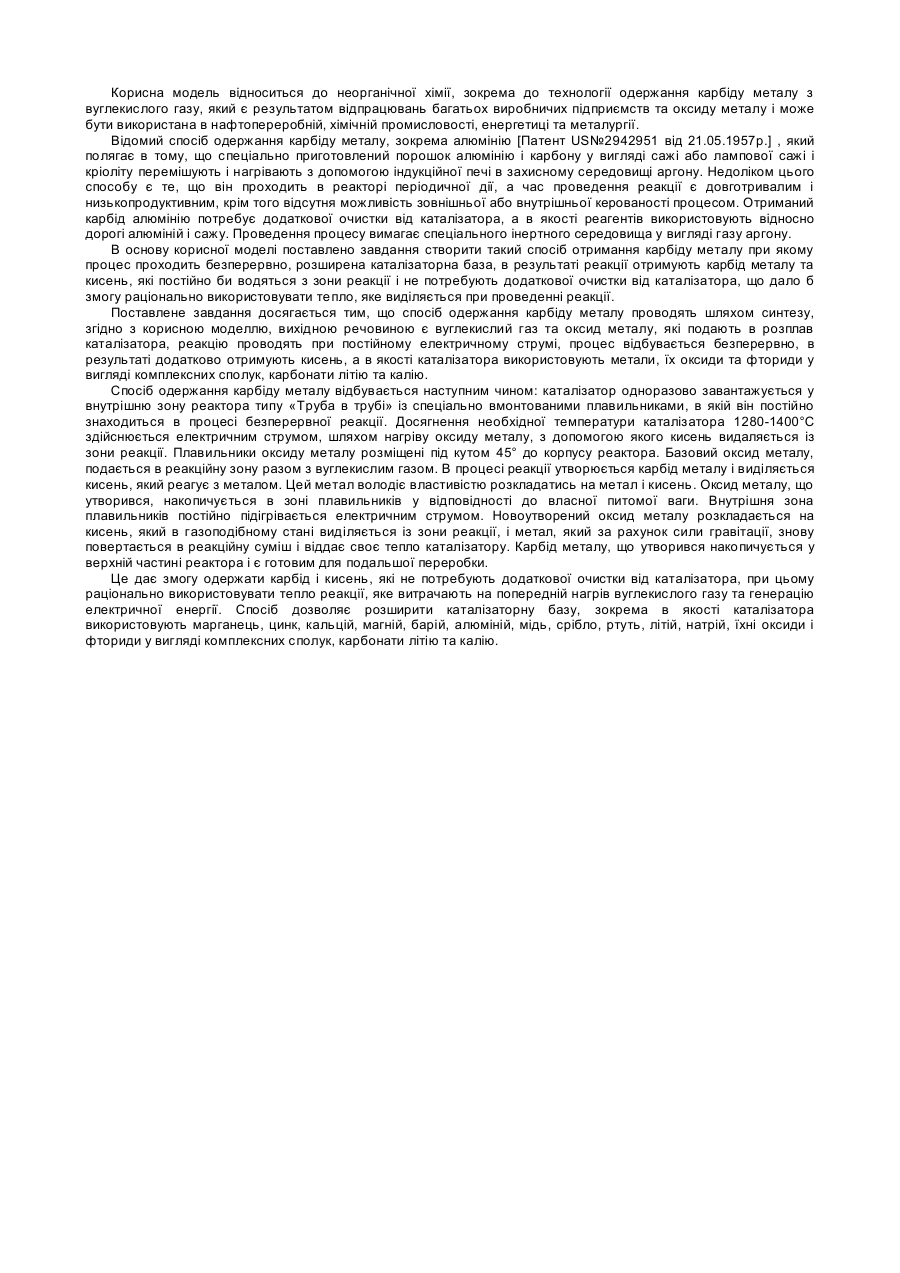

Номер патенту: 23367

Опубліковано: 25.05.2007

Автори: Чорний Степан Андрійович, Чорний Мирослав Андрійович, Янишевський Любомир Зіновійович, Полянський Іван Дмитрович

МПК: C01B 31/30

Мітки: одержання, металу, спосіб, карбіду

Формула / Реферат:

1. Спосіб одержання карбіду металу, що проводять шляхом синтезу, який відрізняється тим, що вихідною речовиною є вуглекислий газ та оксид металу, які подають в розплав каталізатора, реакцію проводять при постійному електричному струмі, процес відбувається безперервно, в результаті додатково отримують кисень.2. Спосіб одержання карбіду металу за п. 1, який відрізняється тим, що як каталізатор використовують метали, їх оксиди та...

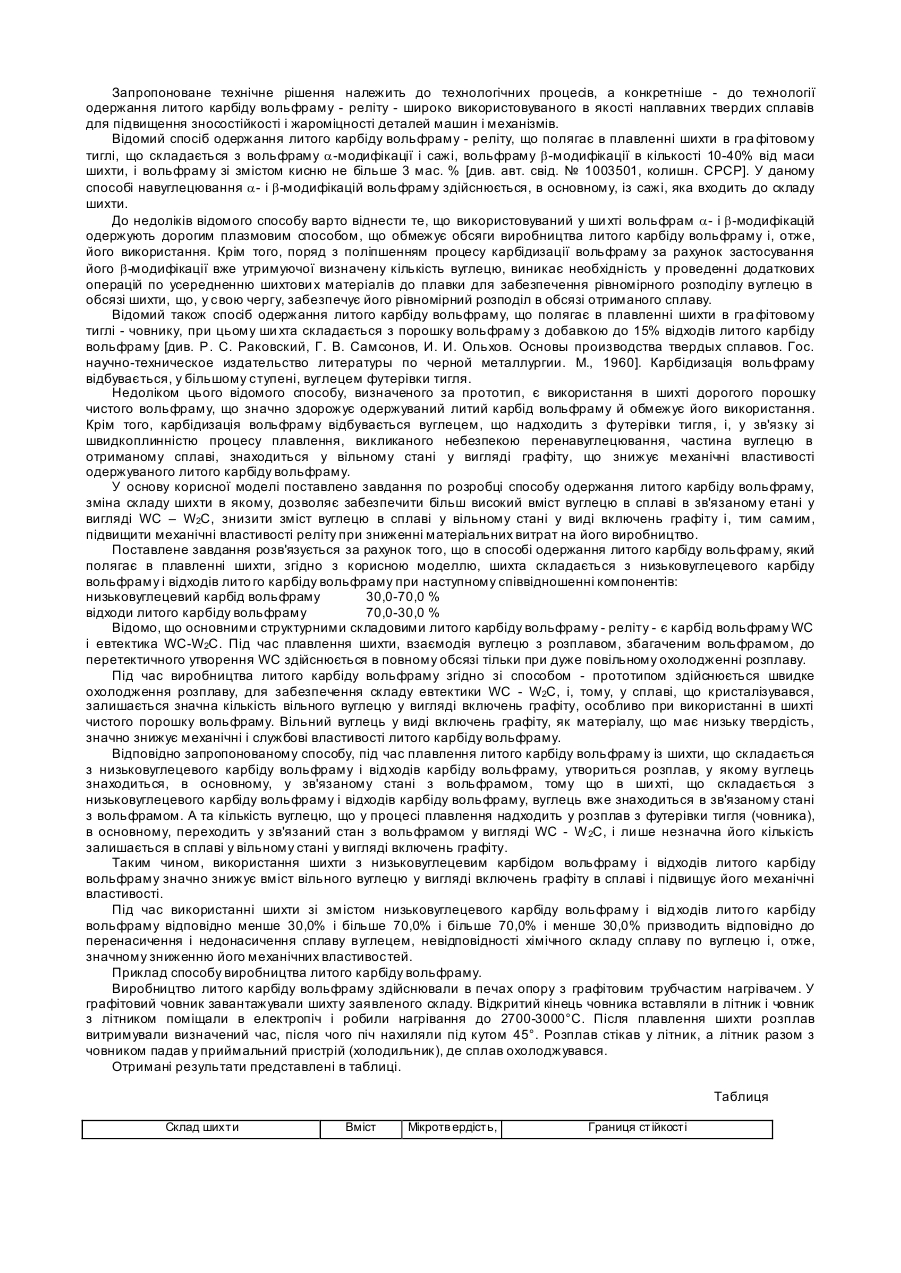

Номер патенту: 22032

Опубліковано: 10.04.2007

Автори: Мацаренко Владислав Дмитрович, Четиркін Михайло Володимирович, Паренчук Валерій Васильович

МПК: C01B 31/30, C22C 29/06

Мітки: карбіду, вольфраму, литого, одержання, спосіб

Формула / Реферат:

Спосіб одержання литого карбіду вольфраму, що полягає в розплавлюванні в графітовому тиглі шихти, який відрізняється тим, що як шихту використовують суміш низьковуглецевого карбіду вольфраму з відходами литого карбіду вольфраму при наступному співвідношенні компонентів, %: низьковуглецевий карбід вольфраму 30,0-70,0 відходи литого карбіду вольфраму 70,0-30,0.

Номер патенту: 18655

Опубліковано: 25.12.1997

Автори: Ткачов Олег Миколайович, Шурик Сергій Володимирович, Лахно Григорій Семенович, Кирнос Олег Яковлевич, Улинська Світлана Миколаївна, Дятлов Михайло Іларіонович

МПК: C01B 31/36, C01B 31/30

Мітки: кремнію, одержання, карбіду, спосіб

Формула / Реферат:

Способ получения карбида кремния, включающий воздействие на смесь кварцевого песка и кокса направленного потока заряженных частиц, отличающийся тем, что смесь кварцевого песка и кокса непрерывно подают на подложку слоем 0,5 - 2,0мм, и воздействуют на указанную смесь сканирующим потоком электронов с энергией 0,8 - 1,5МэВ, в течение времени, определяемого по формулегде  - удельное время экспонирования, с × см-2; -...

Номер патенту: 19189

Опубліковано: 25.12.1997

Автори: Лахно Григорій Семенович, Кирнос Олег Яковлевич, Нерода Валерій Яковлевич, Ткачов Олег Миколайович, Жаботинський Вадим Йосипович, Улинська Світлана Миколаївна

МПК: C01B 31/30

Мітки: неорганічних, сполук, тугоплавких, одержання, порошків, спосіб

Формула / Реферат:

Способ получения порошков тугоплавких неорганических соединений, например, карбидов, нитридов, боридов, сульфидов, силицидов, включающий термообработку смеси исходных компонентов и последующее измельчение полученного продукта, отличающийся тем, что термообработку смеси исходных компонентов ведут при воздействии на нее пучка ускоренных электронов, а время воздействия выбирают из выражения:где S - площадь электронного пучка на...

Номер патенту: 15340

Опубліковано: 30.06.1997

Автори: Колобов Герман Олександрович, Дрозденко Валентина Іванівна, Панов Володимир Сергійович, Дрозденко Ганна Вікторівна

МПК: C01B 31/30, B01J 19/08

Мітки: карбіда, титану, спосіб, одержання

Формула / Реферат:

Спосзб получения карбида титана путем тер­мообработки смеси титансодержащего материала и углерода в режиме горения, включающий уплотне­ние смеси исходных компонентов в оболочке из графитированной ткани, синтез с непрерывной эвакуацией в токе аргона реакционных газов и ох­лаждение конечного продукта в среде аргона при давлении 1,1+1,2 атм, отличающийся тем, что при термообработке смеси титансодержащего материала и углерода в режиме горения в...

Номер патенту: 18096

Опубліковано: 17.06.1997

Автори: Власова Марина Василівна, Чаюн Михайло Васильович, Прилуцький Емануїл Вольфович, Кондратюк Петро Петрович, Синельникова Віра Семенівна, Домасевич Людмила Терентіївна

МПК: C01B 31/36, C01B 31/30

Мітки: карбіду, кремнію, одержання, дисперсного, спосіб

Формула / Реферат:

Способ получения дисперсного порошка карбида кремния, включающий смешивание раствора углеродсодержащего вещества с кремниевой кислотой и термообработку полученной смеси в инертной среде, отличающийся тем, что в качестве углеродсодержащего вещества используют сахарозу и смешивают ее с кремниевой кислотой в массовом отношении 1:1, а термообработку проводят сначала при 1100 - 1200°С 50 - 60 мин, после чего продукт размалывают 10 -15 мин и...
