Вимикач безпеки типу вб5

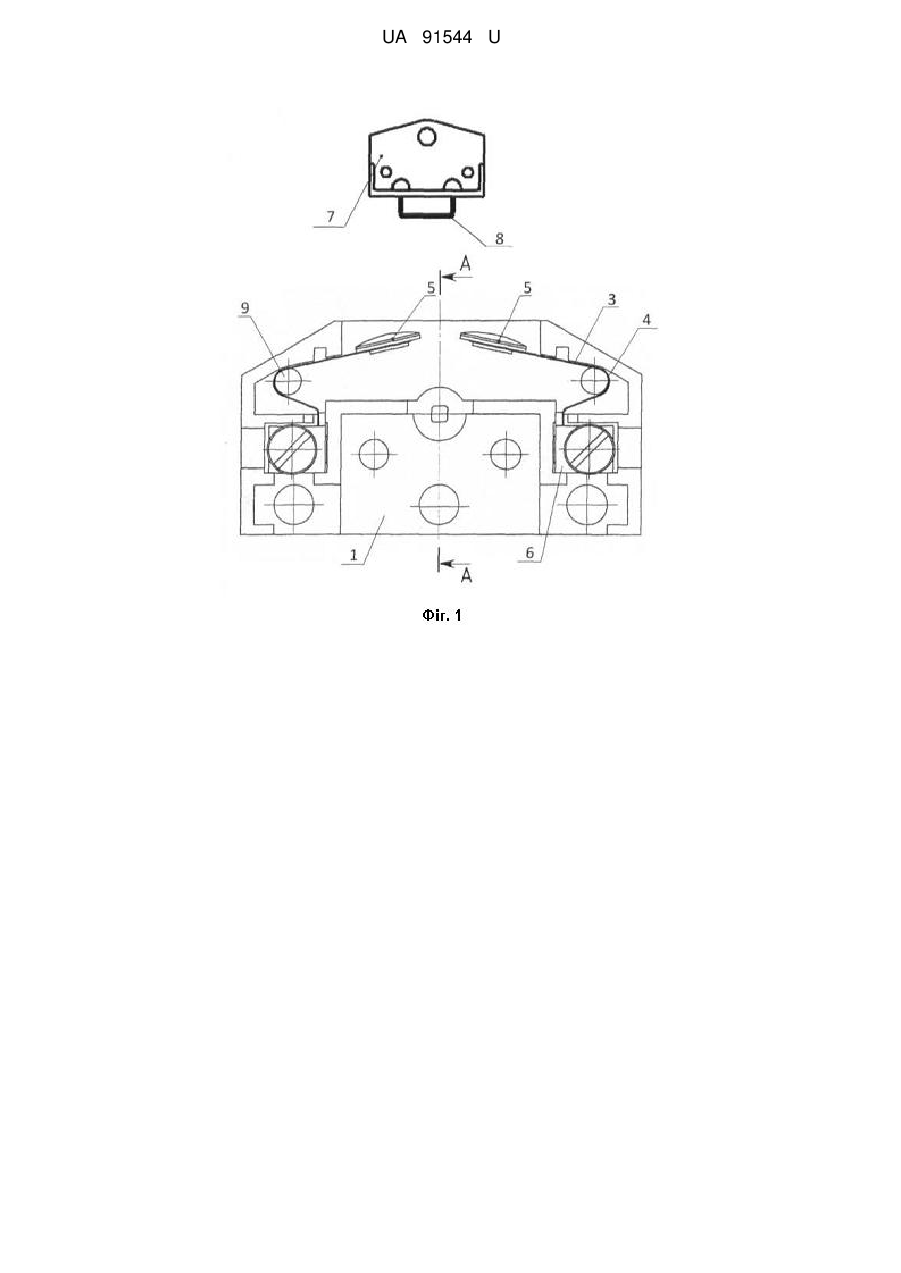

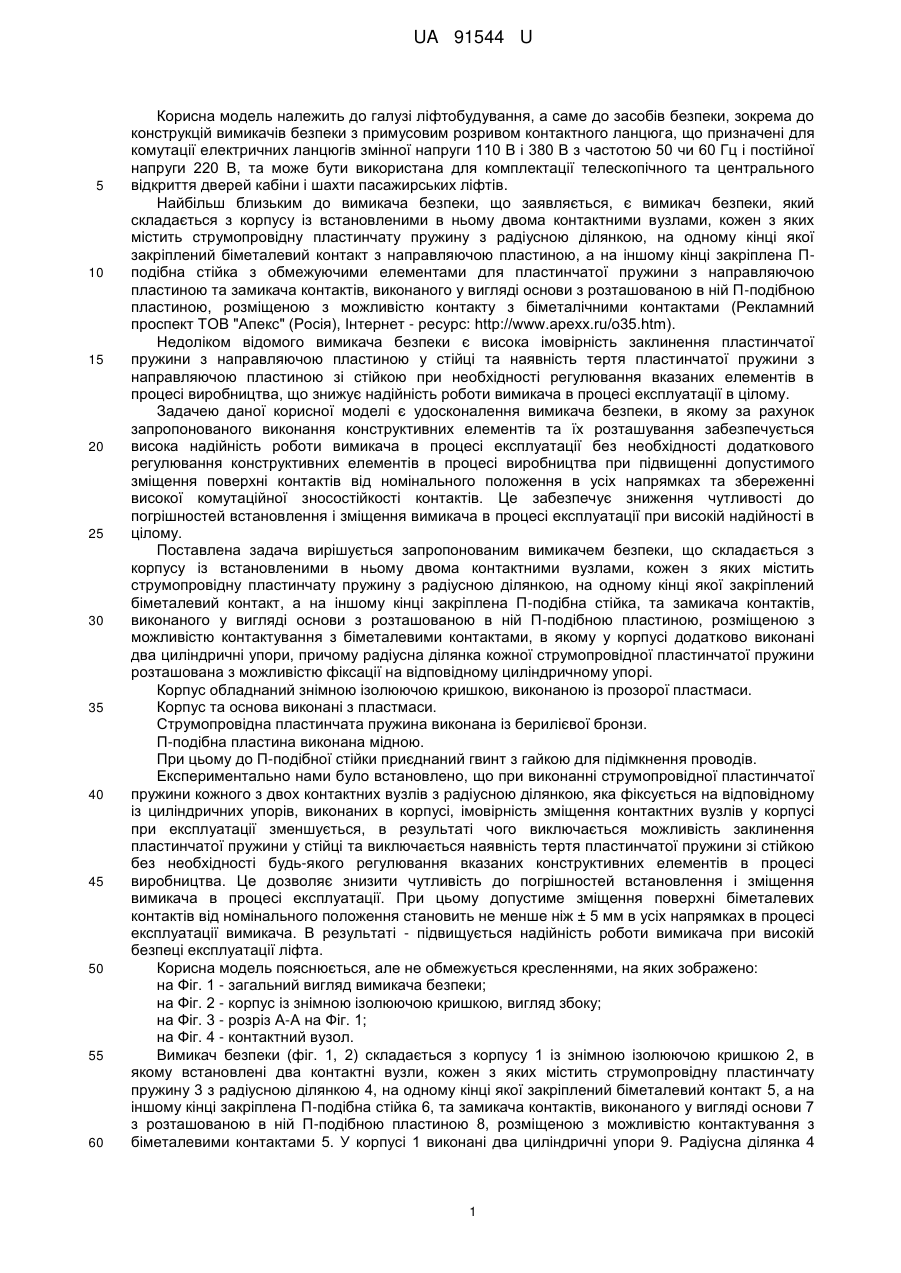

Реферат: UA 91544 U UA 91544 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі ліфтобудування, а саме до засобів безпеки, зокрема до конструкцій вимикачів безпеки з примусовим розривом контактного ланцюга, що призначені для комутації електричних ланцюгів змінної напруги 110 В і 380 В з частотою 50 чи 60 Гц і постійної напруги 220 В, та може бути використана для комплектації телескопічного та центрального відкриття дверей кабіни і шахти пасажирських ліфтів. Найбільш близьким до вимикача безпеки, що заявляється, є вимикач безпеки, який складається з корпусу із встановленими в ньому двома контактними вузлами, кожен з яких містить струмопровідну пластинчату пружину з радіусною ділянкою, на одному кінці якої закріплений біметалевий контакт з направляючою пластиною, а на іншому кінці закріплена Пподібна стійка з обмежуючими елементами для пластинчатої пружини з направляючою пластиною та замикача контактів, виконаного у вигляді основи з розташованою в ній П-подібною пластиною, розміщеною з можливістю контакту з біметалічними контактами (Рекламний проспект ТОВ "Апекс" (Росія), Інтернет - ресурс: http://www.apexx.ru/o35.htm). Недоліком відомого вимикача безпеки є висока імовірність заклинення пластинчатої пружини з направляючою пластиною у стійці та наявність тертя пластинчатої пружини з направляючою пластиною зі стійкою при необхідності регулювання вказаних елементів в процесі виробництва, що знижує надійність роботи вимикача в процесі експлуатації в цілому. Задачею даної корисної моделі є удосконалення вимикача безпеки, в якому за рахунок запропонованого виконання конструктивних елементів та їх розташування забезпечується висока надійність роботи вимикача в процесі експлуатації без необхідності додаткового регулювання конструктивних елементів в процесі виробництва при підвищенні допустимого зміщення поверхні контактів від номінального положення в усіх напрямках та збереженні високої комутаційної зносостійкості контактів. Це забезпечує зниження чутливості до погрішностей встановлення і зміщення вимикача в процесі експлуатації при високій надійності в цілому. Поставлена задача вирішується запропонованим вимикачем безпеки, що складається з корпусу із встановленими в ньому двома контактними вузлами, кожен з яких містить струмопровідну пластинчату пружину з радіусною ділянкою, на одному кінці якої закріплений біметалевий контакт, а на іншому кінці закріплена П-подібна стійка, та замикача контактів, виконаного у вигляді основи з розташованою в ній П-подібною пластиною, розміщеною з можливістю контактування з біметалевими контактами, в якому у корпусі додатково виконані два циліндричні упори, причому радіусна ділянка кожної струмопровідної пластинчатої пружини розташована з можливістю фіксації на відповідному циліндричному упорі. Корпус обладнаний знімною ізолюючою кришкою, виконаною із прозорої пластмаси. Корпус та основа виконані з пластмаси. Струмопровідна пластинчата пружина виконана із берилієвої бронзи. П-подібна пластина виконана мідною. При цьому до П-подібної стійки приєднаний гвинт з гайкою для підімкнення проводів. Експериментально нами було встановлено, що при виконанні струмопровідної пластинчатої пружини кожного з двох контактних вузлів з радіусною ділянкою, яка фіксується на відповідному із циліндричних упорів, виконаних в корпусі, імовірність зміщення контактних вузлів у корпусі при експлуатації зменшується, в результаті чого виключається можливість заклинення пластинчатої пружини у стійці та виключається наявність тертя пластинчатої пружини зі стійкою без необхідності будь-якого регулювання вказаних конструктивних елементів в процесі виробництва. Це дозволяє знизити чутливість до погрішностей встановлення і зміщення вимикача в процесі експлуатації. При цьому допустиме зміщення поверхні біметалевих контактів від номінального положення становить не менше ніж ± 5 мм в усіх напрямках в процесі експлуатації вимикача. В результаті - підвищується надійність роботи вимикача при високій безпеці експлуатації ліфта. Корисна модель пояснюється, але не обмежується кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд вимикача безпеки; на Фіг. 2 - корпус із знімною ізолюючою кришкою, вигляд збоку; на Фіг. 3 - розріз А-А на Фіг. 1; на Фіг. 4 - контактний вузол. Вимикач безпеки (фіг. 1, 2) складається з корпусу 1 із знімною ізолюючою кришкою 2, в якому встановлені два контактні вузли, кожен з яких містить струмопровідну пластинчату пружину 3 з радіусною ділянкою 4, на одному кінці якої закріплений біметалевий контакт 5, а на іншому кінці закріплена П-подібна стійка 6, та замикача контактів, виконаного у вигляді основи 7 з розташованою в ній П-подібною пластиною 8, розміщеною з можливістю контактування з біметалевими контактами 5. У корпусі 1 виконані два циліндричні упори 9. Радіусна ділянка 4 1 UA 91544 U 5 10 15 20 25 кожної струмопровідної пластинчатої пружини 3 (фіг. 1) виконана з можливістю фіксації на відповідному циліндричному упорі 9. До П-подібної стійки 6 приєднаний гвинт з гайкою 10 для підімкнення проводів (фіг. 2). Корпус 1 та основа 7 виконані із пластмаси, а знімна ізолююча кришка виконана із прозорої пластмаси. Струмопровідна пластинчата пружина 3 виконана із берилієвої бронзи. П-подібна пластина 8 виконана мідною. Вимикач безпеки працює наступним чином. Вимикач безпеки включають у ланцюг управління ліфта. Корпус 1 із встановленими в ньому контактними вузлами закріпляють на нерухомій частині кабіни ліфта, а замикач контактів - на рухомій частині кабіни. При закритті дверей кабіни і шахти ліфта замикач контактів замикає ланцюг управління ліфта і дає дозвіл на рух кабіни. При відкритті дверей кабіни і шахти ліфта рухома частина разом із замикачем контактів відходить від корпусу 1 з контактними вузлами, що призводить до примусового розриву контактів 5 із замикачем контактів. Отже, рух кабіни ліфта неможливий, якщо вимикач безпеки дверей кабіни і шахти розімкнутий. Вимикач безпеки був виготовлений і випробуваний. При випробуванні було встановлено, що комунікаційна зносостійкість контактів становить не менше 1,5 млн. циклів. Хід контактів становить 5 мм в замкнутому положенні. Номінальне зусилля натиснення контактів становить 1,3-1,9 Н. Допустиме зміщення поверхні біметалевих контактів від номінального положення становить не менше ніж на +- 5 мм в усіх напрямках. При цьому зміщення контактних вузлів у корпусі при експлуатації відсутнє без необхідності їх додаткового регулювання в процесі виробництва. Таким чином, запропоноване конструктивне виконання вимикача безпеки забезпечує високу надійність роботи вимикача в процесі експлуатації без необхідності будь-якого регулювання конструктивних елементів в процесі виробництва при підвищенні допустимого зміщення поверхні контактів від номінального положення в усіх напрямках та збереженні високої комутаційної зносостійкості контактів. В результаті - знижується чутливість до погрішностей встановлення і зміщення вимикача в процесі експлуатації при високій надійності в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Вимикач безпеки, що складається з корпусу із встановленими в ньому двома контактними вузлами, кожен з яких містить струмопровідну пластинчату пружину з радіусною ділянкою, на одному кінці якої закріплений біметалевий контакт, а на іншому кінці закріплена П-подібна стійка, та замикача контактів, виконаного у вигляді основи з розташованою в ній П-подібною пластиною, розміщеною з можливістю контактування з біметалевими контактами, який відрізняється тим, що у корпусі додатково виконані два циліндричні упори, причому радіусна ділянка кожної струмопровідної пластинчатої пружини розташована з можливістю фіксації на відповідному циліндричному упорі. 2. Вимикач за п. 1, який відрізняється тим, що корпус додатково обладнаний знімною ізолюючою кришкою. 3. Вимикач за п. 2, який відрізняється тим, що знімна ізолююча кришка виконана із прозорої пластмаси. 4. Вимикач за п. 1, який відрізняється тим, що корпус та основа виконані із пластмаси. 5. Вимикач за п. 1, який відрізняється тим, що струмопровідна пластинчата пружина виконана із берилієвої бронзи. 6. Вимикач за п. 1, який відрізняється тим, що П-подібна пластина виконана мідною. 7. Вимикач за п. 1, який відрізняється тим, що до П-подібної стійки приєднаний гвинт з гайкою для під'єднання проводів. 2 UA 91544 U 3 UA 91544 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
