Універсальна газобалонна установка для заправки балонів зрідженим вуглеводним газом

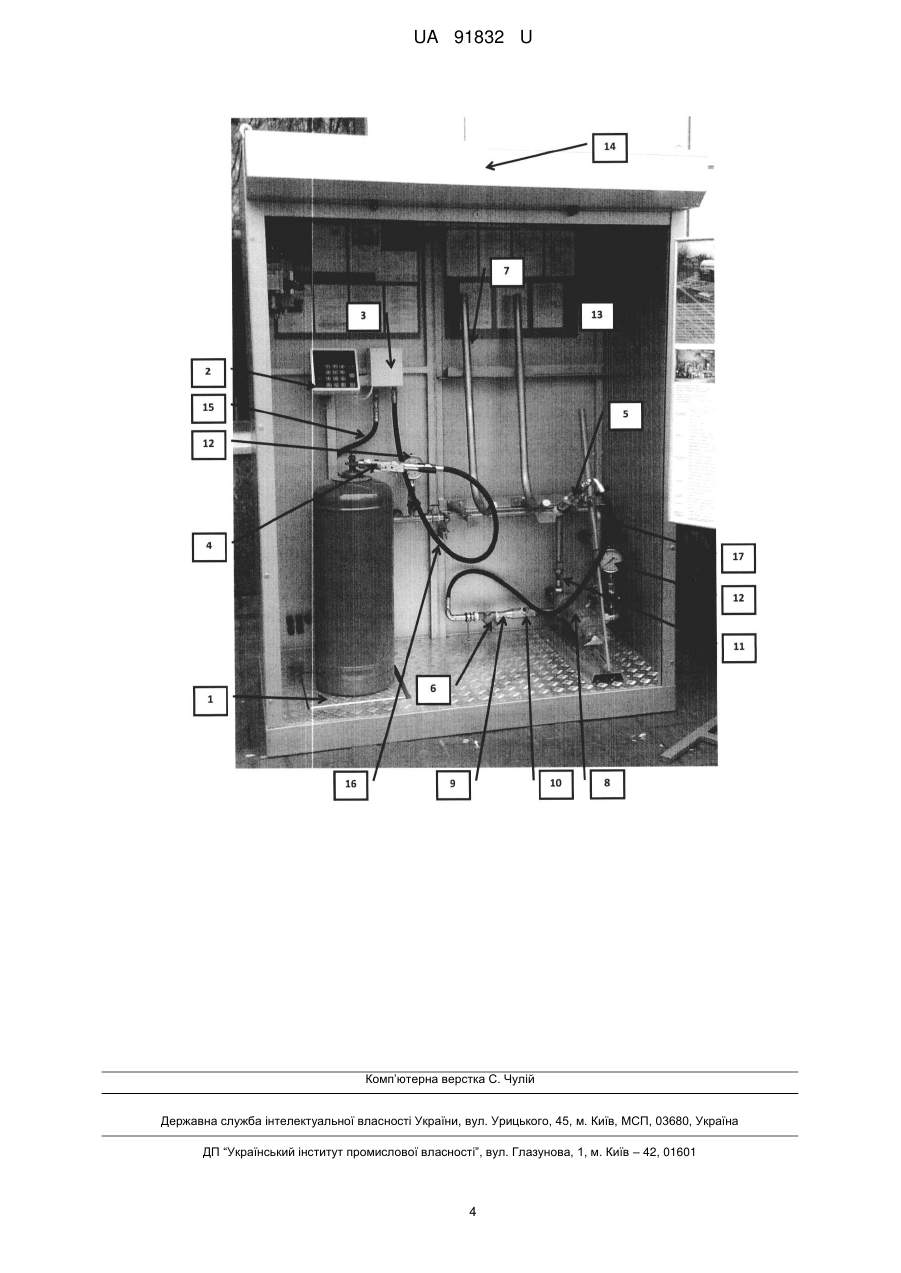

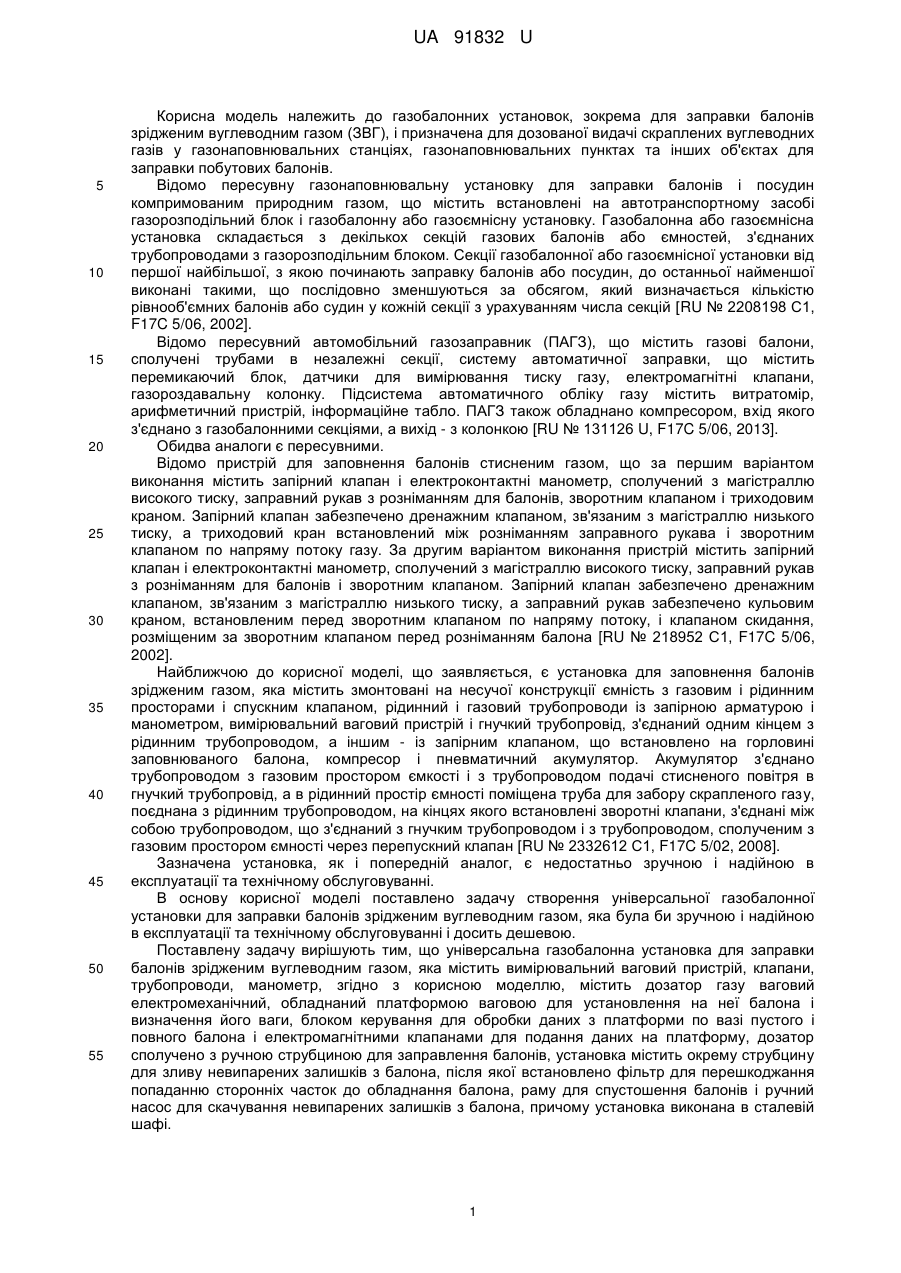

Реферат: Універсальна газобалонна установка для заправки балонів зрідженим вуглеводним газом містить вимірювальний ваговий пристрій, клапани, трубопроводи, манометр. Також установка містить дозатор газу ваговий електромеханічний, обладнаний платформою ваговою для установлення на неї балона і визначення його ваги, блоком керування для обробки даних з платформи по вазі пустого і повного балона і електромагнітними клапанами для подання даних на платформу. Дозатор сполучено з ручною струбциною для заправлення балонів, установка містить окрему струбцину для зливу невипарених залишків з балона, після якої встановлено фільтр для перешкоджання попаданню сторонніх часток до обладнання балона, раму для спустошення балонів і ручний насос для скачування невипарених залишків з балона, причому установка виконана в сталевій шафі. UA 91832 U (12) UA 91832 U UA 91832 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до газобалонних установок, зокрема для заправки балонів зрідженим вуглеводним газом (ЗВГ), і призначена для дозованої видачі скраплених вуглеводних газів у газонаповнювальних станціях, газонаповнювальних пунктах та інших об'єктах для заправки побутових балонів. Відомо пересувну газонаповнювальну установку для заправки балонів і посудин компримованим природним газом, що містить встановлені на автотранспортному засобі газорозподільний блок і газобалонну або газоємнісну установку. Газобалонна або газоємнісна установка складається з декількох секцій газових балонів або ємностей, з'єднаних трубопроводами з газорозподільним блоком. Секції газобалонної або газоємнісної установки від першої найбільшої, з якою починають заправку балонів або посудин, до останньої найменшої виконані такими, що послідовно зменшуються за обсягом, який визначається кількістю рівнооб'ємних балонів або судин у кожній секції з урахуванням числа секцій [RU № 2208198 С1, F17C 5/06, 2002]. Відомо пересувний автомобільний газозаправник (ПАГЗ), що містить газові балони, сполучені трубами в незалежні секції, систему автоматичної заправки, що містить перемикаючий блок, датчики для вимірювання тиску газу, електромагнітні клапани, газороздавальну колонку. Підсистема автоматичного обліку газу містить витратомір, арифметичний пристрій, інформаційне табло. ПАГЗ також обладнано компресором, вхід якого з'єднано з газобалонними секціями, а вихід - з колонкою [RU № 131126 U, F17C 5/06, 2013]. Обидва аналоги є пересувними. Відомо пристрій для заповнення балонів стисненим газом, що за першим варіантом виконання містить запірний клапан і електроконтактні манометр, сполучений з магістраллю високого тиску, заправний рукав з розніманням для балонів, зворотним клапаном і триходовим краном. Запірний клапан забезпечено дренажним клапаном, зв'язаним з магістраллю низького тиску, а триходовий кран встановлений між розніманням заправного рукава і зворотним клапаном по напряму потоку газу. За другим варіантом виконання пристрій містить запірний клапан і електроконтактні манометр, сполучений з магістраллю високого тиску, заправний рукав з розніманням для балонів і зворотним клапаном. Запірний клапан забезпечено дренажним клапаном, зв'язаним з магістраллю низького тиску, а заправний рукав забезпечено кульовим краном, встановленим перед зворотним клапаном по напряму потоку, і клапаном скидання, розміщеним за зворотним клапаном перед розніманням балона [RU № 218952 С1, F17C 5/06, 2002]. Найближчою до корисної моделі, що заявляється, є установка для заповнення балонів зрідженим газом, яка містить змонтовані на несучої конструкції ємність з газовим і рідинним просторами і спускним клапаном, рідинний і газовий трубопроводи із запірною арматурою і манометром, вимірювальний ваговий пристрій і гнучкий трубопровід, з'єднаний одним кінцем з рідинним трубопроводом, а іншим - із запірним клапаном, що встановлено на горловині заповнюваного балона, компресор і пневматичний акумулятор. Акумулятор з'єднано трубопроводом з газовим простором ємкості і з трубопроводом подачі стисненого повітря в гнучкий трубопровід, а в рідинний простір ємності поміщена труба для забору скрапленого газу, поєднана з рідинним трубопроводом, на кінцях якого встановлені зворотні клапани, з'єднані між собою трубопроводом, що з'єднаний з гнучким трубопроводом і з трубопроводом, сполученим з газовим простором ємності через перепускний клапан [RU № 2332612 С1, F17C 5/02, 2008]. Зазначена установка, як і попередній аналог, є недостатньо зручною і надійною в експлуатації та технічному обслуговуванні. В основу корисної моделі поставлено задачу створення універсальної газобалонної установки для заправки балонів зрідженим вуглеводним газом, яка була би зручною і надійною в експлуатації та технічному обслуговуванні і досить дешевою. Поставлену задачу вирішують тим, що універсальна газобалонна установка для заправки балонів зрідженим вуглеводним газом, яка містить вимірювальний ваговий пристрій, клапани, трубопроводи, манометр, згідно з корисною моделлю, містить дозатор газу ваговий електромеханічний, обладнаний платформою ваговою для установлення на неї балона і визначення його ваги, блоком керування для обробки даних з платформи по вазі пустого і повного балона і електромагнітними клапанами для подання даних на платформу, дозатор сполучено з ручною струбциною для заправлення балонів, установка містить окрему струбцину для зливу невипарених залишків з балона, після якої встановлено фільтр для перешкоджання попаданню сторонніх часток до обладнання балона, раму для спустошення балонів і ручний насос для скачування невипарених залишків з балона, причому установка виконана в сталевій шафі. 1 UA 91832 U 5 10 15 20 25 30 35 40 45 50 55 60 Дозатор газу ваговий електромеханічний сполучено через ручну струбцину з насосною установкою, встановленою окремо. Ручна струбцина має приєднувальний наконечник, обладнаний гумовою манжетою для забезпечення щільного з'єднання струбцини із спеціальним приєднувальним патрубком на балоні. На трубопроводі рідкої фази встановлено оглядове віконце у цільнометалевому корпусі. У шафі встановлено світильник у вибухозахищеному виконанні. В установці використано дозатор газу ваговий «Ялта». В установці використано платформу вагову «Ялта». В установці використано ручний насос для викачування ЗВГ «KRUG HAND PUMP FOR L.P. GASES» Польща. В установці використані запобіжні клапани «Rego» США. В установці використані струбцини для заправки балонів «OPW». шт. В установці використано манометр ДМ 05100, (0-2,5 мПа). Габаритні розміри шафи становлять: висота -·2000 мм, ширина - 1550 мм, глибина 780 мм. Універсальна газобалонна установка, що заявляється, є простою і надійною в експлуатації та технічному обслуговуванні, досить дешевою. Можливе встановлення установки на резервуарну установку на АЗС. Корисна модель пояснюється кресленням, на якому зображено універсальну газобалонну установку для заправки балонів зрідженим вуглеводним газом. Установка містить дозатор газу ваговий електромеханічний (дозатор газу ваговий «Ялта»), обладнаний платформою 1 ваговою (платформа вагова «Ялта») для установлення на неї балона і визначення його ваги, блоком 2 керування для обробки даних з платформи 1 по вазі пустого і повного балона і електромагнітними клапанами 3 для подання даних на платформу. Дозатор сполучено через ручну 4 струбцину для заправки балонів з насосною установкою, встановленою окремо (не показано). Ручна 4 струбцина має приєднувальний наконечник, обладнаний гумовою манжетою для забезпечення щільного з'єднання струбцини із спеціальним приєднувальним патрубком на балоні (не показано). Установка містить окрему 5 струбцину для зливу невипарених залишків з балона, після якої встановлено фільтр 6 для перешкоджання попаданню сторонніх часток до обладнання балона. Установка також містить раму 7 для спустошення балонів і ручний насос 8 (насос для викачування ЗВГ «KRUG HAND PUMP FOR L.P. GASES» Польща) для скачування невипарених залишків з балону. На трубопроводі 9 рідкої фази встановлено оглядове віконце 10 у цільнометалевому корпусі. В установці використані запобіжні клапани 11 «Rego» США, манометр 12 ДМ 05100, (0-2,5 мПа). Установка виконана в сталевій шафі 13 (висота - 2000 мм, ширина - 1550 мм, глибина 780 мм). У шафі 13 встановлені захисні двері 14 ролетного типу. Універсальна газобалонна установка для заправки балонів зрідженим вуглеводним газом здійснює дозовану заправку побутових газових балонів ЗВГ і злив невипарених залишків ЗВГ з балона. Наповнення балонів передбачається за рахунок насосної установки, встановленої окремо. Максимальна величина заповнення балона ЗВГ не повинна перевищувати 85 % від метричного об'єму балона та контролюється дозатором газу. Технологічні операції по заправці балонів Від резервуара для зрідженого вуглеводного газу - пропан-бутан рідка фаза газу проходить через фланцеве з'єднання (не показано), потім через кульовий кран (не показано), через трубопровід 9, на якому встановлено запобіжний клапан (не показано) для скидання надмірного тиску газу із трубопроводу, далі по трубопроводу до елемента - перехід Ду20-Ду15, по шлангу високого тиску 15 до електромагнітних клапанів 3, призначених для визначення кількості заправлення газу в балон, потім через шланг 16 високого тиску, через ручну 4 струбцину, що приєднується до балона. Балон встановлюють на платформу 1 вагову для визначення ваги балона. Блок 2 керування обробляє дані з платформи 1 по вазі пустого та повного балона, обробляє дані від електромагнітних клапанів 3, визначає кількість заправлення газу в балон. Технологічні операції по зливу мертвих залишків з балона. Встановлюють газовий балон вентилем вниз на раму 7 для спустошення балонів. Приєднують окрему 5 струбцину. Відкривають вентиль - мертві залишки газу (вода, конденсат та ін.) через шланг 17 високого тиску проходять по трубопроводу 9 до фільтра 6 для захисту приладів та обладнання шляхом очищення рідини від механічних домішок і сторонніх предметів, 2 UA 91832 U проходять до оглядового вікна 10, що слугує для визначення спустошення балона, далі по трубопроводу до насоса 8 для викачки з балона мертвих залишків, далі по трубопроводу через кульовий кран (не показано) до резервуара для збору мертвих залишків. 5 10 15 20 25 30 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Універсальна газобалонна установка для заправки балонів зрідженим вуглеводним газом, що містить вимірювальний ваговий пристрій, клапани, трубопроводи, манометр, яка відрізняється тим, що містить дозатор газу ваговий електромеханічний, обладнаний платформою ваговою для установлення на неї балона і визначення його ваги, блоком керування для обробки даних з платформи по вазі пустого і повного балона і електромагнітними клапанами для подання даних на платформу, дозатор сполучено з ручною струбциною для заправлення балонів, установка містить окрему струбцину для зливу невипарених залишків з балона, після якої встановлено фільтр для перешкоджання попаданню сторонніх часток до обладнання балона, раму для спустошення балонів і ручний насос для скачування невипарених залишків з балона, причому установка виконана в сталевій шафі. 2. Установка за п. 1, яка відрізняється тим, що дозатор газу ваговий електромеханічний сполучено через ручну струбцину з насосною установкою, встановленою окремо. 3. Установка за п. 1, яка відрізняється тим, що ручна струбцина має приєднувальний наконечник, обладнаний гумовою манжетою для забезпечення щільного з'єднання струбцини із спеціальним приєднувальним патрубком на балоні. 4. Установка за п. 1, яка відрізняється тим, що на трубопроводі рідкої фази встановлено оглядове віконце у цільнометалевому корпусі. 5. Установка за п. 1, яка відрізняється тим, що у шафі встановлені захисні двері ролетного типу. 6. Установка за п. 1, яка відрізняється тим, що у шафі встановлено світильник у вибухозахищеному виконанні. 7. Установка за п. 1, яка відрізняється тим, що використано дозатор газу ваговий "Ялта". 8. Установка за п. 1, яка відрізняється тим, що використано платформу вагову "Ялта". 9. Установка за п. 1, яка відрізняється тим, що використано ручний насос для викачування ЗВГ "KRUG HAND PUMP FOR L.P. GASES" Польща. 10. Установка за п. 1, яка відрізняється тим, що використані запобіжні клапани "Rego" США. 11.Установка за п. 1, яка відрізняється тим, що використані струбцини для заправки балонів "OPW". 12. Установка за п. 1, яка відрізняється тим, що використано манометр ДМ 05100, (0-2,5 мПа). 13. Установка за п. 1, яка відрізняється тим, що габаритні розміри шафи становлять: висота 2000 мм, ширина - 1550 мм, глибина 780 мм. 3 UA 91832 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
