Комбінований хромотерапевтичний та душовий пристрій
Формула / Реферат
1. Комбінований пристрій, який містить в одному корпусі:
хромотерапевтичний прилад, придатний для приєднання до джерела енергії, яке перебуває поза пристроєм, який включає велике число світлодіодів (102), змонтованих на платі,
незначно ввігнутий або плоский душовий розприскувач води (121) і
водонепроникну розділову стінку (111) між хромотерапевтичним приладом і розприскувачем води (121), виготовлену із прозорого або напівпрозорого матеріалу, плату зі світлодіодами (102), розташовану практично паралельно:до розприскувача води (121) і розділової стінки (111) таким чином, що напрямок випромінювання світла світлодіодами (102) збігається з напрямком падіння води на тіло користувача з розприскувача (121), який відрізняється тим, що між розприскувачем води (121) і розділовою стінкою (111) є камера (135) і засіб (112), через які підводять воду і які закінчуються радіальними дефлекторами (117), розташованими в камері (135) так, що під час використання вода заповнює камеру (135), вода в камері, а також падаюча з розприскувача (121) на тіло користувача вода забарвлені світлодіодами, якщо вони знаходяться у збудженому стані.
2. Комбінований пристрій за п. 1, який відрізняється тим, що радіальні дефлектори (117) мають трикутну форму й розприскувач води складається із пластини (121) з великою кількістю наконечників (125), нанесених способом інжекції на пластину або вставлених у наявні в цій пластині отвори, причому вода виливається на тіло користувача крізь ці наконечники (125).
3. Комбінований пристрій за п. 2, який відрізняється тим, що світлодіоди розташовано радіальними рядами на електронній платі (100).

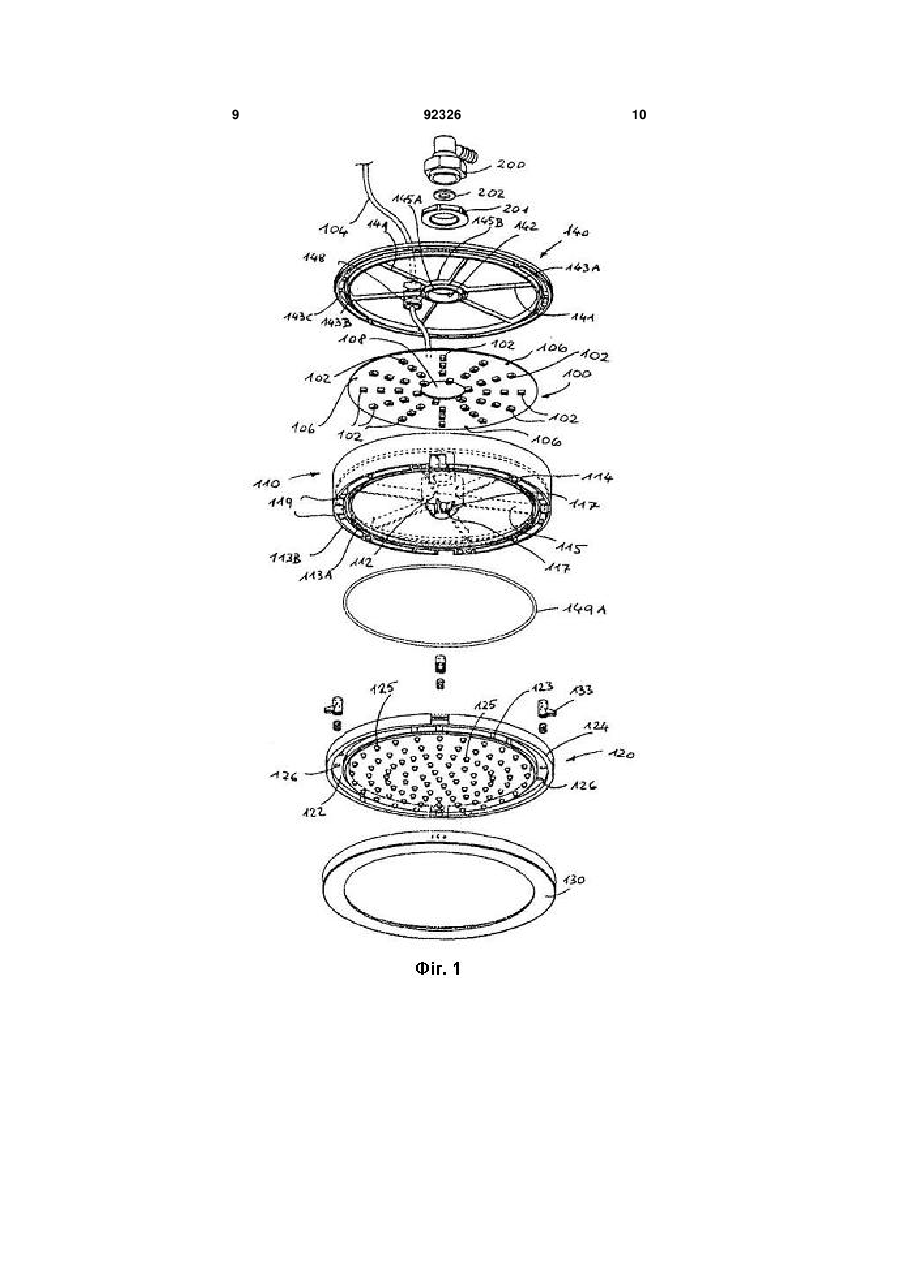

4. Комбінований пристрій за п. 3, який відрізняється тим, що електронна плата (100) розміщена в першому корпусі (110), вісь (Y) якого збігається з віссю другого корпуса (120), частиною якого є розприскувач води (120), у такий спосіб вісь (Y) є напрямком падаючої на тіло користувача води та напрямком випромінювання світла світлодіодами (102) .
5. Комбінований пристрій за п. 4, який відрізняється тим, що перший і другий корпуси (110, 120) з'єднано збірно-розбірними сполучними елементами (127), які розташовуються у відповідних периферійних зонах (113 А-В, 123,124).
6. Комбінований пристрій за п. 4, який відрізняється тим, що розділова стінка (111) між хромотерапевтичним приладом і розприскувачем води (121) є основою першого корпуса (100) .
7. Комбінований пристрій за п. 6, який відрізняється тим, що перший корпус (110) включає центрально розташовану втулку (112), до якої підведена вода, і яка складається з 2-х частин: першої частини, яка йде від дистальної поверхні основи (111), і другої частини, яка йде від проксимальної поверхні цієї ж основи.

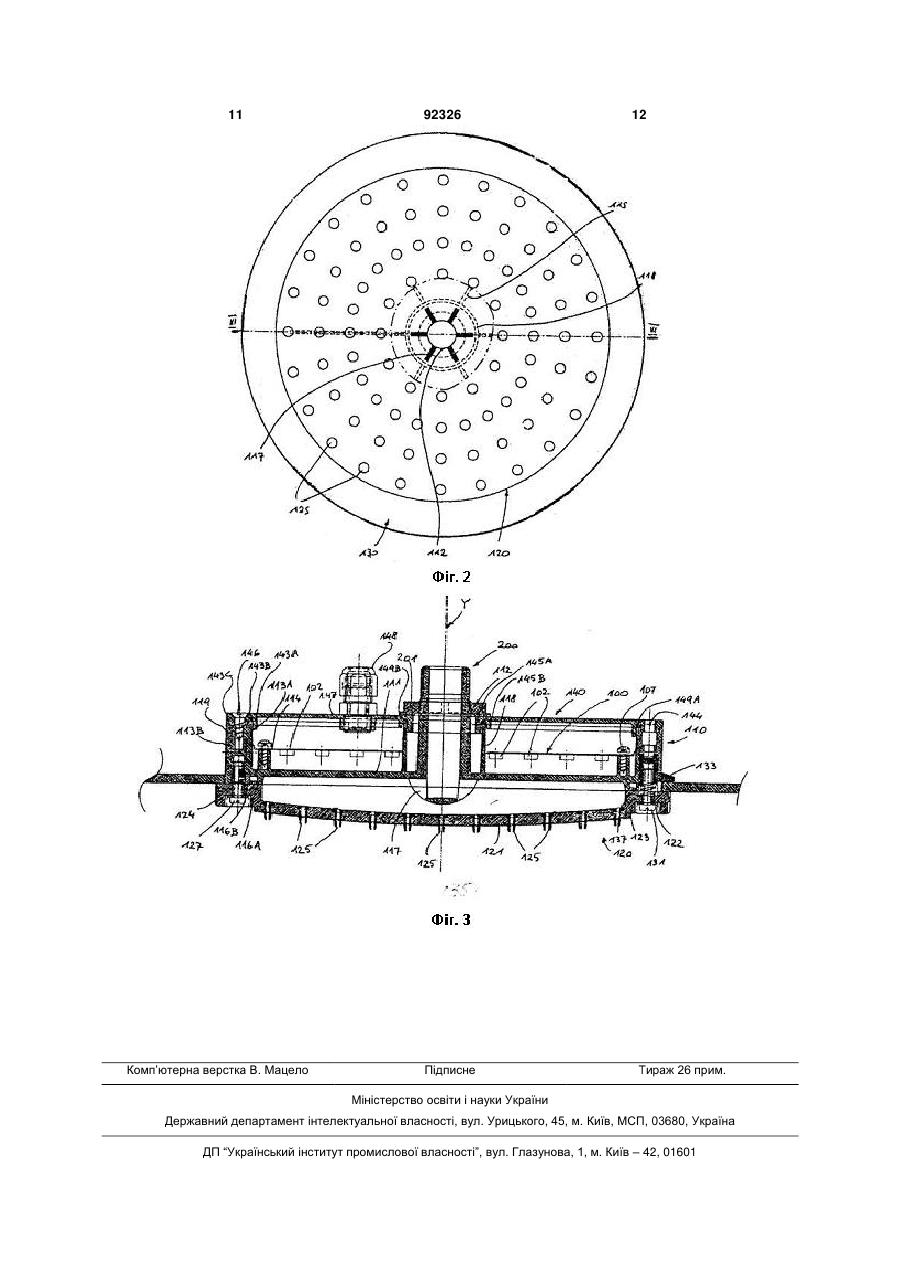

8. Комбінований пристрій за п. 7, який відрізняється тим, що перша частина центрально розташованої втулки (112) служить для з'єднання із системою, яка підводить воду, а друга частина втулки (112), що має дефлектори води (117), розташована в камері (135).
9. Комбінований пристрій за п. 7, який відрізняється тим, що перший корпус (110) включає також, у центральній частині, другу, розташовану коаксіально та зовні відносно першої втулки (112), втулку (118), від якої відходить велика кількість ребер жорсткості (115), які розташовані між периферійною зоною (113 А-В) першого корпуса (110) і другою втулкою (118).
10. Комбінований пристрій за п. 1, який відрізняється тим, що обладнаний регульованими кріпильними елементами (133), які дозволяють фіксувати його в зоні установки, наприклад на стелі або бічній стінці душової кабіни.
Текст

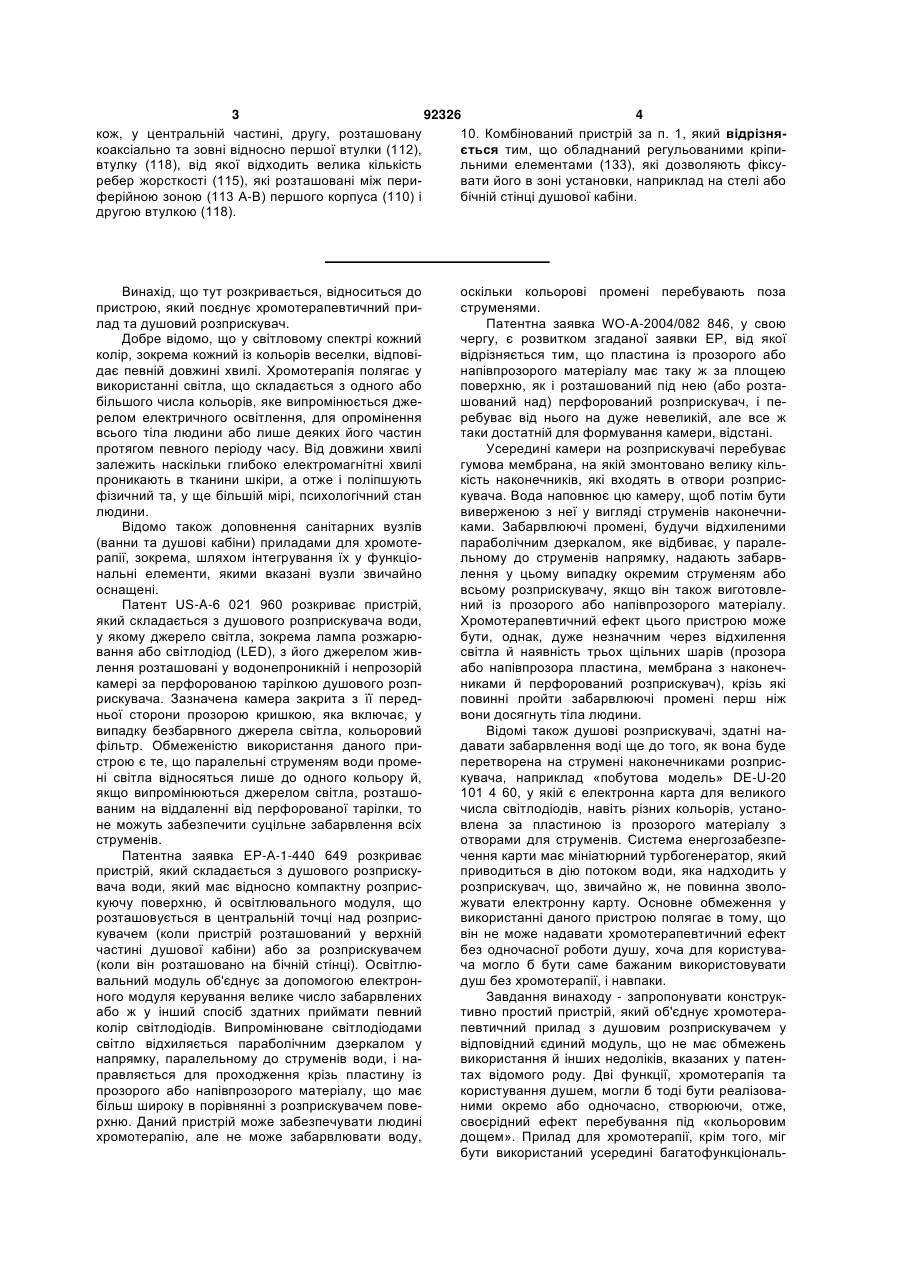

1. Комбінований пристрій, який містить в одному корпусі: хромотерапевтичний прилад, придатний для приєднання до джерела енергії, яке перебуває поза пристроєм, який включає велике число світлодіодів (102), змонтованих на платі, незначно ввігнутий або плоский душовий розприскувач води (121) і водонепроникну розділову стінку (111) між хромотерапевтичним приладом і розприскувачем води (121), виготовлену із прозорого або напівпрозорого матеріалу, плату зі світлодіодами (102), розташовану практично паралельно:до розприскувача води (121) і розділової стінки (111) таким чином, що напрямок випромінювання світла світлодіодами (102) збігається з напрямком падіння води на тіло користувача з розприскувача (121), який відрізняється тим, що між розприскувачем води (121) і розділовою стінкою (111) є камера (135) і засіб (112), через які підводять воду і які закінчуються радіальними дефлекторами (117), розташованими в камері (135) так, що під час використання вода 2 (19) 1 3 92326 4 10. Комбінований пристрій за п. 1, який відрізнякож, у центральній частині, другу, розташовану ється тим, що обладнаний регульованими кріпикоаксіально та зовні відносно першої втулки (112), втулку (118), від якої відходить велика кількість льними елементами (133), які дозволяють фіксуребер жорсткості (115), які розташовані між перивати його в зоні установки, наприклад на стелі або ферійною зоною (113 А-В) першого корпуса (110) і бічній стінці душової кабіни. другою втулкою (118). Винахід, що тут розкривається, відноситься до пристрою, який поєднує хромотерапевтичний прилад та душовий розприскувач. Добре відомо, що у світловому спектрі кожний колір, зокрема кожний із кольорів веселки, відповідає певній довжині хвилі. Хромотерапія полягає у використанні світла, що складається з одного або більшого числа кольорів, яке випромінюється джерелом електричного освітлення, для опромінення всього тіла людини або лише деяких його частин протягом певного періоду часу. Від довжини хвилі залежить наскільки глибоко електромагнітні хвилі проникають в тканини шкіри, а отже і поліпшують фізичний та, у ще більшій мірі, психологічний стан людини. Відомо також доповнення санітарних вузлів (ванни та душові кабіни) приладами для хромотерапії, зокрема, шляхом інтегрування їх у функціональні елементи, якими вказані вузли звичайно оснащені. Патент US-A-6 021 960 розкриває пристрій, який складається з душового розприскувача води, у якому джерело світла, зокрема лампа розжарювання або світлодіод (LED), з його джерелом живлення розташовані у водонепроникній і непрозорій камері за перфорованою тарілкою душового розприскувача. Зазначена камера закрита з її передньої сторони прозорою кришкою, яка включає, у випадку безбарвного джерела світла, кольоровий фільтр. Обмеженістю використання даного пристрою є те, що паралельні струменям води промені світла відносяться лише до одного кольору й, якщо випромінюються джерелом світла, розташованим на віддаленні від перфорованої тарілки, то не можуть забезпечити суцільне забарвлення всіх струменів. Патентна заявка ЕР-А-1-440 649 розкриває пристрій, який складається з душового розприскувача води, який має відносно компактну розприскуючу поверхню, й освітлювального модуля, що розташовується в центральній точці над розприскувачем (коли пристрій розташований у верхній частині душової кабіни) або за розприскувачем (коли він розташовано на бічній стінці). Освітлювальний модуль об'єднує за допомогою електронного модуля керування велике число забарвлених або ж у інший спосіб здатних приймати певний колір світлодіодів. Випромінюване світлодіодами світло відхиляється параболічним дзеркалом у напрямку, паралельному до струменів води, і направляється для проходження крізь пластину із прозорого або напівпрозорого матеріалу, що має більш широку в порівнянні з розприскувачем поверхню. Даний пристрій може забезпечувати людині хромотерапію, але не може забарвлювати воду, оскільки кольорові промені перебувають поза струменями. Патентна заявка WO-A-2004/082 846, у свою чергу, є розвитком згаданої заявки ЕР, від якої відрізняється тим, що пластина із прозорого або напівпрозорого матеріалу має таку ж за площею поверхню, як і розташований під нею (або розташований над) перфорований розприскувач, і перебуває від нього на дуже невеликій, але все ж таки достатній для формування камери, відстані. Усередині камери на розприскувачі перебуває гумова мембрана, на якій змонтовано велику кількість наконечників, які входять в отвори розприскувача. Вода наповнює цю камеру, щоб потім бути виверженою з неї у вигляді струменів наконечниками. Забарвлюючі промені, будучи відхиленими параболічним дзеркалом, яке відбиває, у паралельному до струменів напрямку, надають забарвлення у цьому випадку окремим струменям або всьому розприскувачу, якщо він також виготовлений із прозорого або напівпрозорого матеріалу. Хромотерапевтичний ефект цього пристрою може бути, однак, дуже незначним через відхилення світла й наявність трьох щільних шарів (прозора або напівпрозора пластина, мембрана з наконечниками й перфорований розприскувач), крізь які повинні пройти забарвлюючі промені перш ніж вони досягнуть тіла людини. Відомі також душові розприскувачі, здатні надавати забарвлення воді ще до того, як вона буде перетворена на струмені наконечниками розприскувача, наприклад «побутова модель» DE-U-20 101 4 60, у якій є електронна карта для великого числа світлодіодів, навіть різних кольорів, установлена за пластиною із прозорого матеріалу з отворами для струменів. Система енергозабезпечення карти має мініатюрний турбогенератор, який приводиться в дію потоком води, яка надходить у розприскувач, що, звичайно ж, не повинна зволожувати електронну карту. Основне обмеження у використанні даного пристрою полягає в тому, що він не може надавати хромотерапевтичний ефект без одночасної роботи душу, хоча для користувача могло б бути саме бажаним використовувати душ без хромотерапії, і навпаки. Завдання винаходу - запропонувати конструктивно простий пристрій, який об'єднує хромотерапевтичний прилад з душовим розприскувачем у відповідний єдиний модуль, що не має обмежень використання й інших недоліків, вказаних у патентах відомого роду. Дві функції, хромотерапія та користування душем, могли б тоді бути реалізованими окремо або одночасно, створюючи, отже, своєрідний ефект перебування під «кольоровим дощем». Прилад для хромотерапії, крім того, міг бути використаний усередині багатофункціональ 5 92326 6 ного боксу у поєднанні з паровою лазнею, підсувиконана разом на протилежній, або проксимальмовуючи тим самим позитивні ефекти «турецької ній, поверхні основи 111. Осі обох пар циліндричлазні» і розслаблюючий і тонізуючий ефекти хроних коронок 113 А-В і 116 А-В збігаються з вищемотерапії. Ці й інші цілі досягаються за допомогою згаданою віссю Y і, як показано на Фіг. 3, їхня пристрою, характеристики якого викладені в прикосьова довжина, яка починається від відповідної ладеній формулі винаходу. нижньої поверхні 111, тобто їхня висота, є такою, Короткий опис фігур. що перша пара циліндричних коронок 113 А-В пеПоданий нижче опис кращого здійснення виревищує за висотою револьверні голівки 114, які, у находу наведено лише для пояснення, а не для свою чергу, перевищують за висотою другу пару будь-яких застосувань винаходу й відноситься до циліндричних коронок 116 А-В. прикладених креслень, які дають поняття про Електронна плата 100 розміщена у верхньому конструктивні й функціональні характеристики, а корпусі 110 таким чином, щоб вона була притулетакож про переваги даного винаходу, на яких: ною до радіальних ребер жорсткості 115 і зафіксоФіг. 1 - об'ємне зображення поелементно заваною в цьому положенні кріпильними гвинтами пропонованого винаходом пристрою; 107, тіло яких проходить крізь отвори 106 і вгвинФіг. 2 - частково секціонований вигляд спереду чується в периферійні «револьверні голівки» 114. зображеного на Фіг. 1 пристрою; Як можна зрозуміти з Фіг. 3, електронна плата 100 Фіг. 3 - секціонований вигляд за лінією III - III розташовується паралельно й дуже близько відна Фіг. 2. носно основи 111. Опис кращого варіанта здійснення винаходу. Перша частина втулки 112, яка йде від дистаЯк показано на Фіг. 1 і 3, запропонований вильної поверхні основи 111, служить для приєднаннаходом пристрій для хромотерапії власне вклюня пристрою через кільцеву прокладку 202 до патчає електронну плату 100, яка поєднує велику кірубка 200, який є частиною системи подачі води лькість світлодіодів 102, що з'єднані один з одним (дивіться Фіг. 1), друга ж частина цієї втулки 112, друкованою платою, з'єднаною із придатним для яка йде від проксимальної поверхні основи 111, цього й уже добре відомим зовнішнім джерелом закінчується декількома радіальними водовипусживлення (який у свою чергу підключений до елекками, розділеними дефлекторами 117 трикутної тромережі) кабелем 104. В електронній платі 100, форми (дивіться Фіг. 1 і 2). Втулка, отже, виконує що має форму круглого диска з розташованими по подвійну функцію як внутрішнього колектора, так і краю декількома отворами 106 для кріпильних розподільника води до того, як вода досягне тіла гвинтів 107 (показано на Фіг. 3) світлодіоди 102 користувача. розташовані радіальними рядами, починаючи від Навколо втулки 112 разом з основою на її дискруглого центрального отвору 108. Для простоти тальній поверхні зроблена друга втулка 118, у якій викладу, друковані плати й джерела живлення не закінчуються кінці ребер жорсткості 115. Разом з показані, оскільки вони є зовсім звичайними й бапершою парою циліндричних коронок 113 А-В, жано включають пристрій керування інтенсивністю друга втулка 118 підтримує кришку 140, яка забезсвічення й/або кольором різних світлодіодів. печує необхідний захист для електронної плати Відповідно до винаходу, прилад для хромоте100. З цією метою кришка має центральний отвір рапії об'єднаний з душовим розприскувачем води 142 для першої втулки 112, потрійну периферійну в єдиний модуль, розміщений в одному корпусі. циліндричну коронку 145 А-В-С, подвійну внутрішДаний корпус складається в основному з декількох ню циліндричну коронку 145 А-В і другий отвір 147, елементів, симетричних осі Y, що, залежно від який є зміщеним і має спрямований усередину схеми установки пристрою, розташовується або край для вставки звичайного затискувача 148 для вертикально (як на прикладеному малюнку), або кабелю живлення 104. Радіальна відстань між горизонтально. Симетричними елементами є вердвома самими внутрішніми циліндричними коронхній корпус 110, нижній корпус 120, нижнє закриками 143 А-В є такою ж, як і між периферійними ваюче кільце 130 і кришка 140. циліндричними коронками 113 А-В верхнього корЯк показано на Фіг. 1, верхній корпус 110, бапуса 110, як і «життєвий простір» для кола отворів жано виготовлений у вигляді єдиної інжекційно146 для гвинтів, які вкручуються у втулки 119, які литої деталі, складається із круглої основи 111, знаходяться між коронками 113 А-В верхнього центрально розташованої втулки 112 і периферійкорпуса 110, а також для О-кільця 149 А, яке фікної стінки, яка складається з пари циліндричних сується на місці третьою циліндричною коронкою коронок 113 А-В, причому втулка й циліндричні 143 С кришки 140. Радіальна відстань між двома коронки відходять як від дистальної, так і від проквнутрішніми циліндричними коронками 145 А-В симальної поверхонь основи. кришки 140 дозволяє розміщувати друге О-кільце Основа 111, виготовлена із прозорого або науздовж вільного верхнього краю другої втулки півпрозорого матеріалу, є розділяючою стінкою (див. фіг. 1 і 3). між описаними нижче приладом для хромотерапії Інжекційно-литий нижній корпус 120 складай розташованим нижче від нього душовим розприється із кругового й трохи ввігнутого кільця 121, скувачем води. зробленого з напівпрозорого матеріалу, і обойми, Дві «револьверні голівки» 114 і велика кільяка складається із плоского фланця 122, який розкість радіальних ребер жорсткості 115 (які йдуть ташовується між парою циліндричних коронок 123 усередину від самої внутрішньої периферійної і 124. Диск 121 є власне душовим розприскувачем, циліндричної коронки 113А, як це показано на Фіг. тому що в ньому знаходяться багато розташова1) зроблені разом на дистальній поверхні основи них спареними радіальними рядами наконечників 111. Друга пара циліндричних коронок 116 А-В 125, які мають отвори, крізь які вода тече в напря 7 92326 8 мку, паралельному до осі Y. Наконечники 125 виними звичайних підпружинених гвинтів 131, тіло готовлені з термопластичної гуми, нанесеної спояких перебуває в отворах, розташованих між песобом інжекції на диск 121, або навпаки, у диску риферійними циліндричними коронками 113 А-В 121 робиться велика кількість наскрізних отворів, у верхнього корпуса 110. які вставлено рівну їхньому числу кількість накоЩоразу, коли хромотерапія застосовується нечників, які відливаються окремо. одночасно із прийняттям душу, запропонований Як можна уявити насамперед з Фіг. 3, камера даним винаходом комбінований пристрій діє в та135 зберігається між дистальною поверхнею диска кий спосіб. 121 нижнього корпуса 120 і проксимальною поверНа основі відповідних команд ззовні пристрою хнею основи 111 верхнього корпуса 110, водонеп(водозмішувач і електричні керуючі пристрої) вода роникність камери 135 забезпечується О-кільцем проходить крізь патрубок 200 і втулку 112 і вклю137, розташованим усередині третьої пари цилінчаються світлодіоди 102. Після відповідного відхидричних коронок 116 А-В верхнього корпуса 110. лення дефлекторами 117 вода наповнює камеру Розміри й форма камери 135 відіграють важливу 135 і приймає колір світлодіодів, не тільки усерероль і повинні, отже, бути добре розрахованими, з дині камери 135, але й, після заповнення камери, урахуванням того, що нижня частина втулки 112 з коли ллється з наконечників 125 на тіло користуїї радіальними дефлекторами 117 розташована в вача. Завдяки тому, що електронна плата 100 пацентрі камери. Відповідно до винаходу, саме об'єм ралельна до основи 111 і має практично рівну з наявної в камері 135 води, до викидання її з наконим довжину, і тому, що світлодіоди розташовано нечників 125, забезпечує оптимальне для ефектина пластині 110 радіальними рядами аналогічно вної хромотерапії розсіювання випромінюваного рядам наконечників 125 на розприскувачі води світлодіодом світла, якщо остання проводиться 121, застосоване для хромотерапії світло фактичодночасно із прийманням душу. но незначно відхиляється відносно напрямку поНижній корпус приєднаний до верхнього корєднаного з позитивним «ефектом дощу» випроміпуса більшою кількістю гвинтів 127, тіло яких пронюванням світлодіодів, що збігається з віссю Y. ходять крізь отвори 126 у фланці 122 і вгвинчуєтьУ результаті досягається синергічний ефект ся у втулки 119, наявні між периферійними хромотерапії та впливу дощу, з найбільшою корисциліндричними коронками 113 А-В. Голівки гвинтів тю для користувача. 127 перебувають у просторі між периферійними Проте, ясно, що робота хромотерапевтичного циліндричними коронками 123 і 124 нижнього корапарата (а саме увімкнення світлодіодів) зовсім не пуса 120 і захищені від води закриваючим кільцем залежить від роботи розприскувача води в душі 130, яке встановлене в напівсфері на самій зовніабо ж будь-якого іншого пристрою, що подає воду шній коронці 124 (див. Фіг. 1 і 3). в санітарному вузлі, частиною якого є комбіноваДля закріплення в зоні установки (якою зазвиний пристрій, який розкривається винаходом. чай є санітарний вузол, наприклад стеля або стінХоча вищевикладений опис відноситься до ка душової кабіни) за збірно-розбірною схемою кращого здійснення винаходу, зрозуміло, що винапередбачене використання декількох гайокхід може бути реалізованим в різних формах і вакрильчаток 133. Вони регулюються взаємодією з ріантах у рамках прикладеної формули винаходу. 9 92326 10 11 Комп’ютерна верстка В. Мацело 92326 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined chromotherapeutical and shower unit
Автори англійськоюCarrara Adriano, Furlan Livio
Назва патенту російськоюКомбинированное хромотерапевтическое и душевое устройство
Автори російськоюКаррара Адриано, Фурлан Ливио
МПК / Мітки
МПК: A61H 33/00, A47K 3/00
Мітки: комбінований, хромотерапевтичний, душовий, пристрій
