Закупорювальний пристрій для ємності

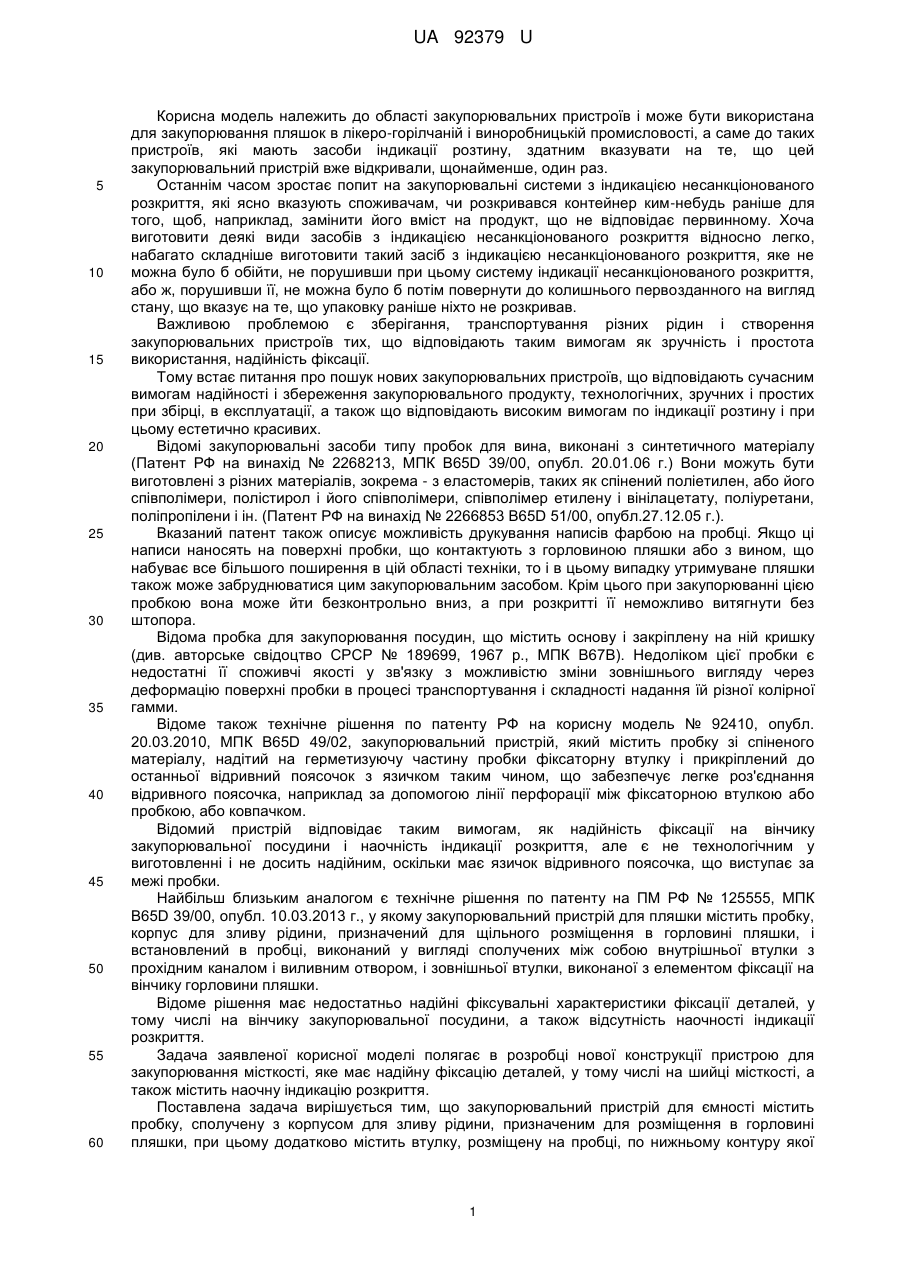

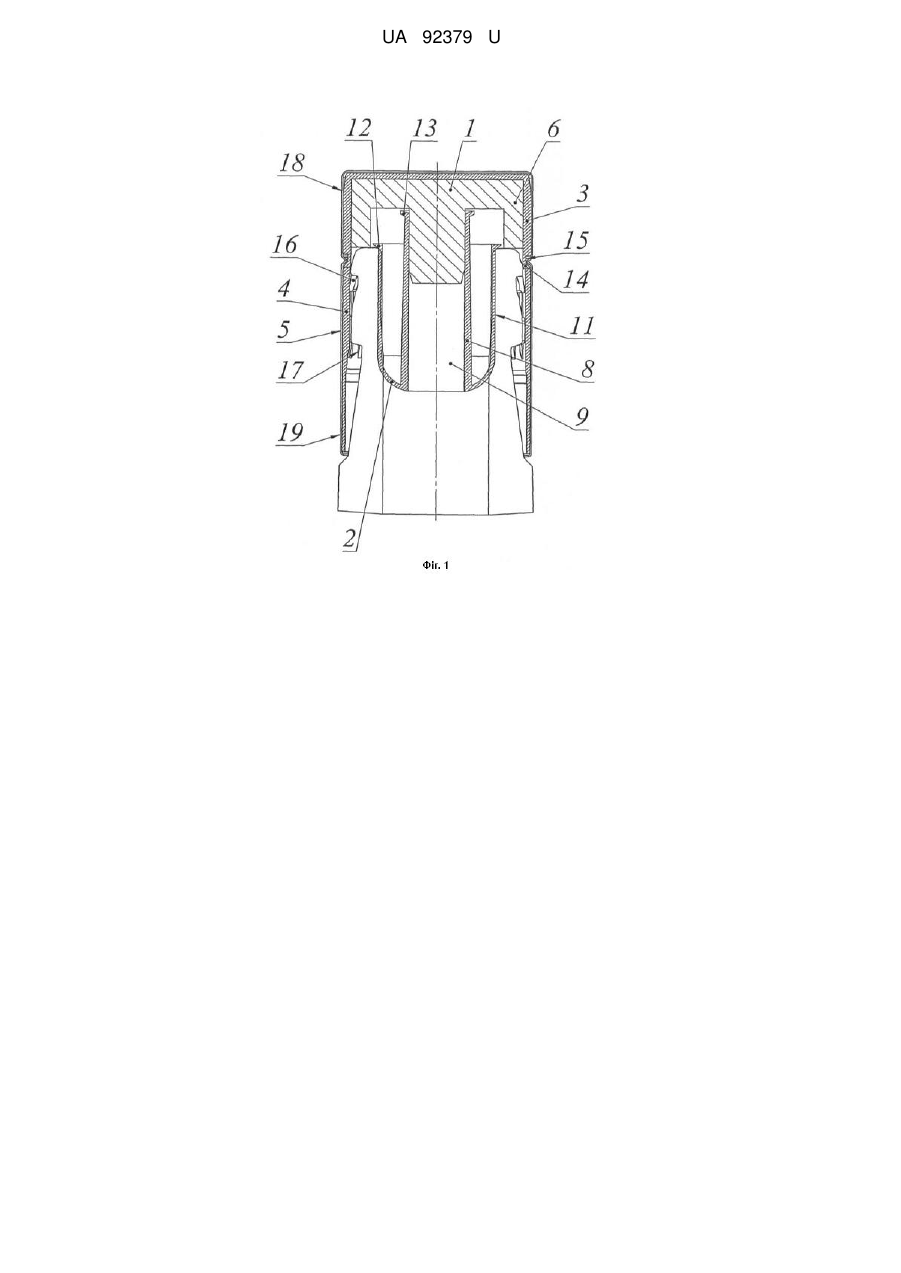

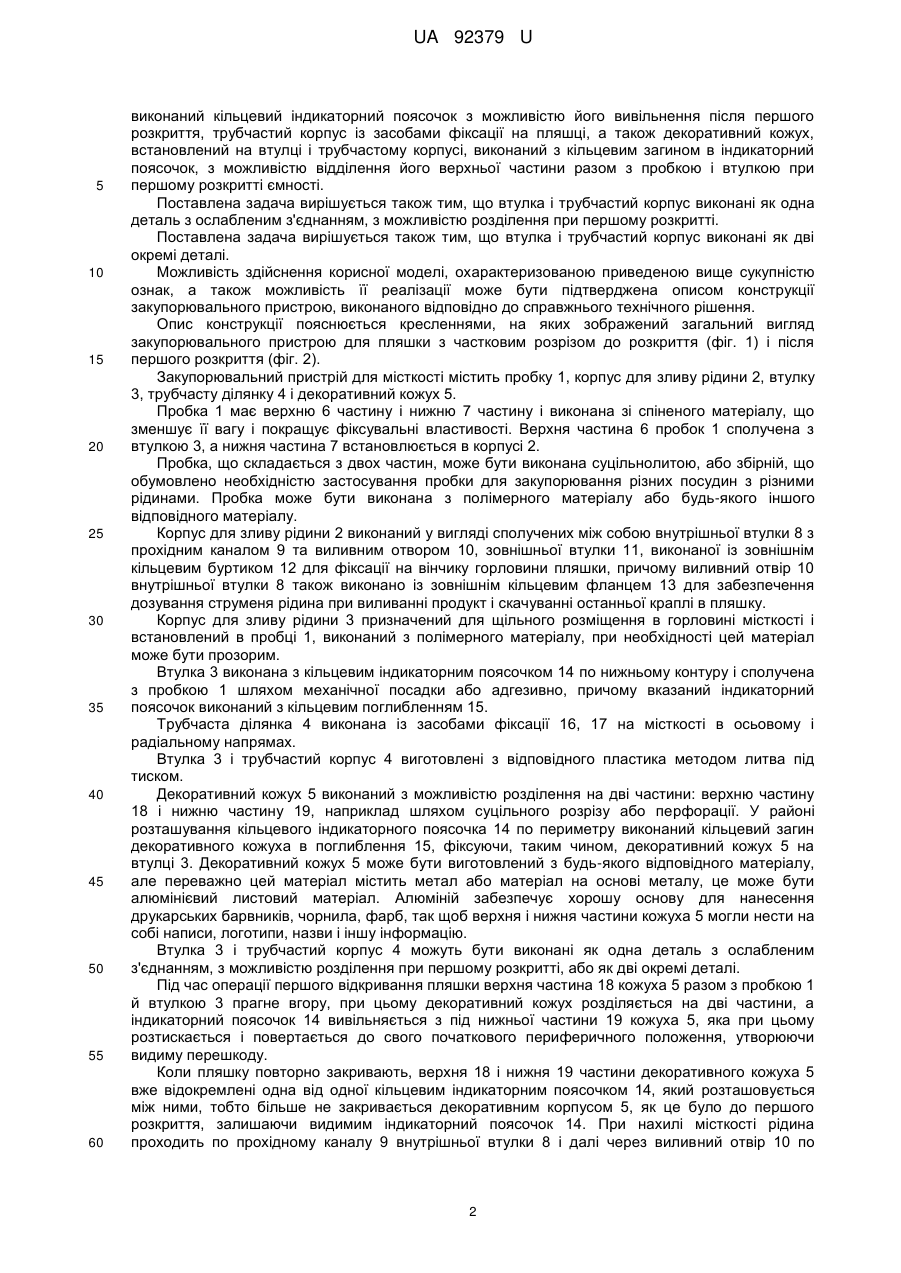

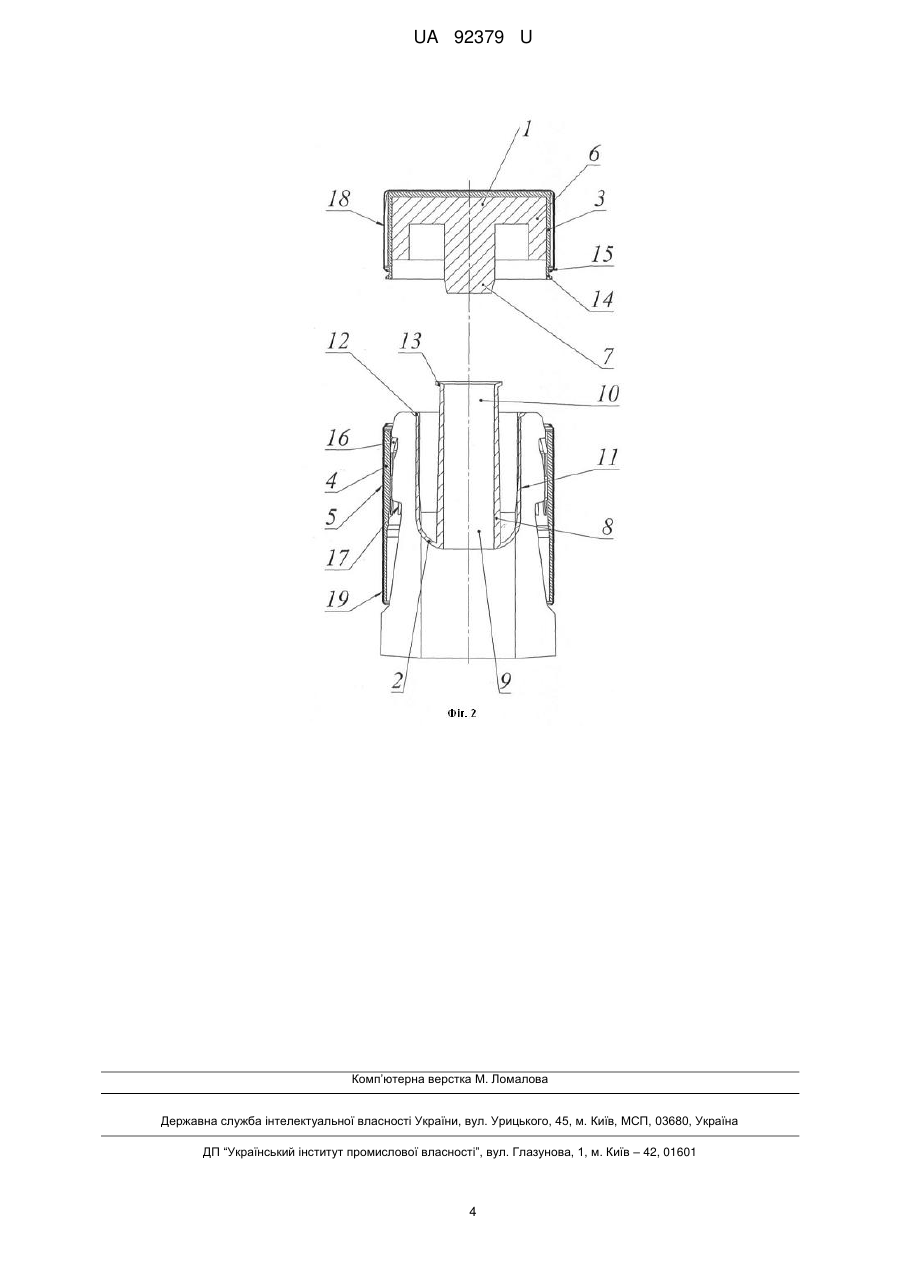

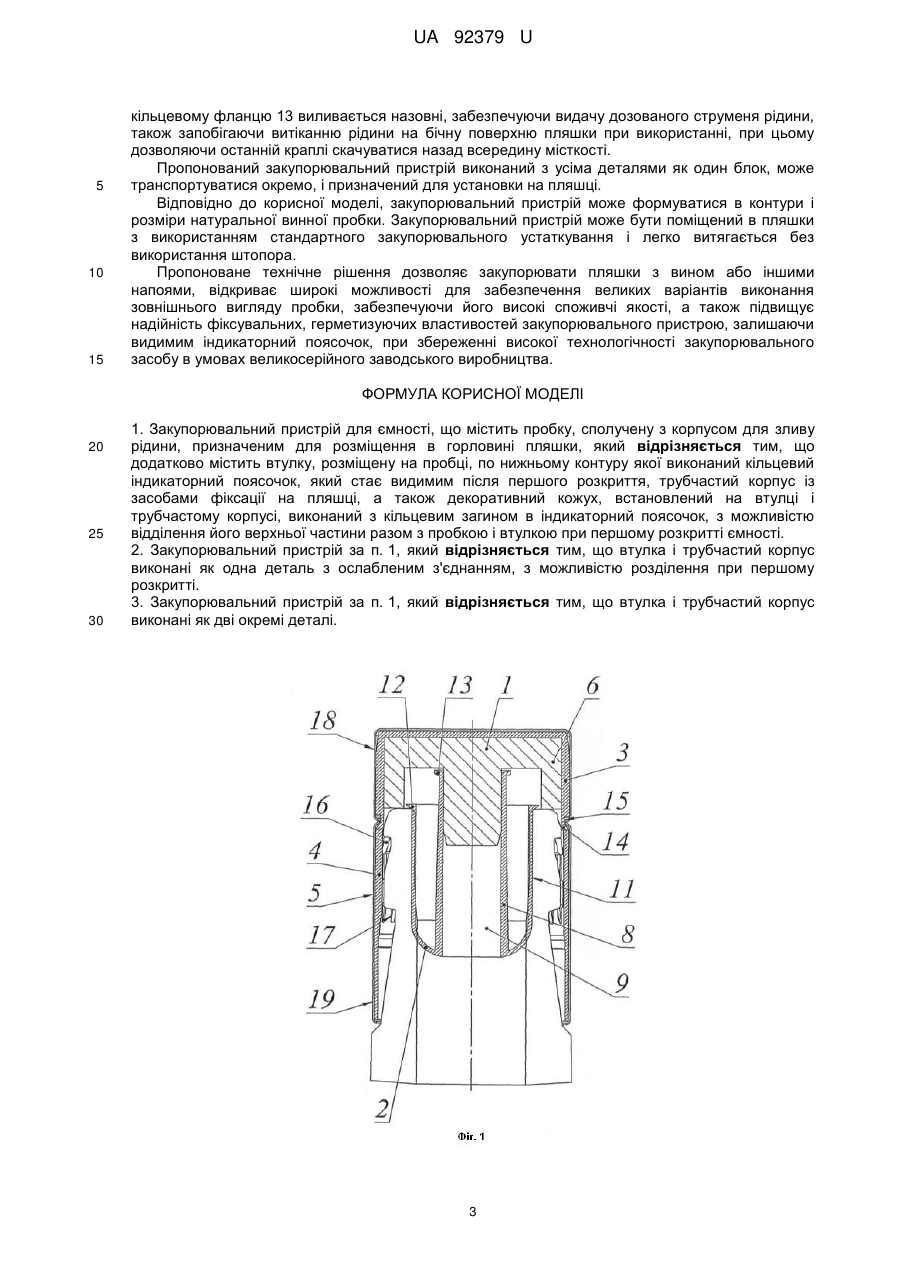

Реферат: UA 92379 U UA 92379 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробницькій промисловості, а саме до таких пристроїв, які мають засоби індикації розтину, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали, щонайменше, один раз. Останнім часом зростає попит на закупорювальні системи з індикацією несанкціонованого розкриття, які ясно вказують споживачам, чи розкривався контейнер ким-небудь раніше для того, щоб, наприклад, замінити його вміст на продукт, що не відповідає первинному. Хоча виготовити деякі види засобів з індикацією несанкціонованого розкриття відносно легко, набагато складніше виготовити такий засіб з індикацією несанкціонованого розкриття, яке не можна було б обійти, не порушивши при цьому систему індикації несанкціонованого розкриття, або ж, порушивши її, не можна було б потім повернути до колишнього первозданного на вигляд стану, що вказує на те, що упаковку раніше ніхто не розкривав. Важливою проблемою є зберігання, транспортування різних рідин і створення закупорювальних пристроїв тих, що відповідають таким вимогам як зручність і простота використання, надійність фіксації. Тому встає питання про пошук нових закупорювальних пристроїв, що відповідають сучасним вимогам надійності і збереження закупорювального продукту, технологічних, зручних і простих при збірці, в експлуатації, а також що відповідають високим вимогам по індикації розтину і при цьому естетично красивих. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 г.) Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як спінений поліетилен, або його співполімери, полістирол і його співполімери, співполімер етилену і вінілацетату, поліуретани, поліпропілени і ін. (Патент РФ на винахід № 2266853 B65D 51/00, опубл.27.12.05 г.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, що набуває все більшого поширення в цій області техніки, то і в цьому випадку утримуване пляшки також може забруднюватися цим закупорювальним засобом. Крім цього при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку (див. авторське свідоцтво СРСР № 189699, 1967 р., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду через деформацію поверхні пробки в процесі транспортування і складності надання їй різної колірної гамми. Відоме також технічне рішення по патенту РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D 49/02, закупорювальний пристрій, який містить пробку зі спіненого матеріалу, надітий на герметизуючу частину пробки фіксаторну втулку і прикріплений до останньої відривний поясочок з язичком таким чином, що забезпечує легке роз'єднання відривного поясочка, наприклад за допомогою лінії перфорації між фіксаторною втулкою або пробкою, або ковпачком. Відомий пристрій відповідає таким вимогам, як надійність фіксації на вінчику закупорювальної посудини і наочність індикації розкриття, але є не технологічним у виготовленні і не досить надійним, оскільки має язичок відривного поясочка, що виступає за межі пробки. Найбільш близьким аналогом є технічне рішення по патенту на ПМ РФ № 125555, МПК B65D 39/00, опубл. 10.03.2013 г., у якому закупорювальний пристрій для пляшки містить пробку, корпус для зливу рідини, призначений для щільного розміщення в горловині пляшки, і встановлений в пробці, виконаний у вигляді сполучених між собою внутрішньої втулки з прохідним каналом і виливним отвором, і зовнішньої втулки, виконаної з елементом фіксації на вінчику горловини пляшки. Відоме рішення має недостатньо надійні фіксувальні характеристики фіксації деталей, у тому числі на вінчику закупорювальної посудини, а також відсутність наочності індикації розкриття. Задача заявленої корисної моделі полягає в розробці нової конструкції пристрою для закупорювання місткості, яке має надійну фіксацію деталей, у тому числі на шийці місткості, а також містить наочну індикацію розкриття. Поставлена задача вирішується тим, що закупорювальний пристрій для ємності містить пробку, сполучену з корпусом для зливу рідини, призначеним для розміщення в горловині пляшки, при цьому додатково містить втулку, розміщену на пробці, по нижньому контуру якої 1 UA 92379 U 5 10 15 20 25 30 35 40 45 50 55 60 виконаний кільцевий індикаторний поясочок з можливістю його вивільнення після першого розкриття, трубчастий корпус із засобами фіксації на пляшці, а також декоративний кожух, встановлений на втулці і трубчастому корпусі, виконаний з кільцевим загином в індикаторний поясочок, з можливістю відділення його верхньої частини разом з пробкою і втулкою при першому розкритті ємності. Поставлена задача вирішується також тим, що втулка і трубчастий корпус виконані як одна деталь з ослабленим з'єднанням, з можливістю розділення при першому розкритті. Поставлена задача вирішується також тим, що втулка і трубчастий корпус виконані як дві окремі деталі. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до справжнього технічного рішення. Опис конструкції пояснюється кресленнями, на яких зображений загальний вигляд закупорювального пристрою для пляшки з частковим розрізом до розкриття (фіг. 1) і після першого розкриття (фіг. 2). Закупорювальний пристрій для місткості містить пробку 1, корпус для зливу рідини 2, втулку 3, трубчасту ділянку 4 і декоративний кожух 5. Пробка 1 має верхню 6 частину і нижню 7 частину і виконана зі спіненого матеріалу, що зменшує її вагу і покращує фіксувальні властивості. Верхня частина 6 пробок 1 сполучена з втулкою 3, а нижня частина 7 встановлюється в корпусі 2. Пробка, що складається з двох частин, може бути виконана суцільнолитою, або збірній, що обумовлено необхідністю застосування пробки для закупорювання різних посудин з різними рідинами. Пробка може бути виконана з полімерного матеріалу або будь-якого іншого відповідного матеріалу. Корпус для зливу рідини 2 виконаний у вигляді сполучених між собою внутрішньої втулки 8 з прохідним каналом 9 та виливним отвором 10, зовнішньої втулки 11, виконаної із зовнішнім кільцевим буртиком 12 для фіксації на вінчику горловини пляшки, причому виливний отвір 10 внутрішньої втулки 8 також виконано із зовнішнім кільцевим фланцем 13 для забезпечення дозування струменя рідина при виливанні продукт і скачуванні останньої краплі в пляшку. Корпус для зливу рідини 3 призначений для щільного розміщення в горловині місткості і встановлений в пробці 1, виконаний з полімерного матеріалу, при необхідності цей матеріал може бути прозорим. Втулка 3 виконана з кільцевим індикаторним поясочком 14 по нижньому контуру і сполучена з пробкою 1 шляхом механічної посадки або адгезивно, причому вказаний індикаторний поясочок виконаний з кільцевим поглибленням 15. Трубчаста ділянка 4 виконана із засобами фіксації 16, 17 на місткості в осьовому і радіальному напрямах. Втулка 3 і трубчастий корпус 4 виготовлені з відповідного пластика методом литва під тиском. Декоративний кожух 5 виконаний з можливістю розділення на дві частини: верхню частину 18 і нижню частину 19, наприклад шляхом суцільного розрізу або перфорації. У районі розташування кільцевого індикаторного поясочка 14 по периметру виконаний кільцевий загин декоративного кожуха в поглиблення 15, фіксуючи, таким чином, декоративний кожух 5 на втулці 3. Декоративний кожух 5 може бути виготовлений з будь-якого відповідного матеріалу, але переважно цей матеріал містить метал або матеріал на основі металу, це може бути алюмінієвий листовий матеріал. Алюміній забезпечує хорошу основу для нанесення друкарських барвників, чорнила, фарб, так щоб верхня і нижня частини кожуха 5 могли нести на собі написи, логотипи, назви і іншу інформацію. Втулка 3 і трубчастий корпус 4 можуть бути виконані як одна деталь з ослабленим з'єднанням, з можливістю розділення при першому розкритті, або як дві окремі деталі. Під час операції першого відкривання пляшки верхня частина 18 кожуха 5 разом з пробкою 1 й втулкою 3 прагне вгору, при цьому декоративний кожух розділяється на дві частини, а індикаторний поясочок 14 вивільняється з під нижньої частини 19 кожуха 5, яка при цьому розтискається і повертається до свого початкового периферичного положення, утворюючи видиму перешкоду. Коли пляшку повторно закривають, верхня 18 і нижня 19 частини декоративного кожуха 5 вже відокремлені одна від одної кільцевим індикаторним поясочком 14, який розташовується між ними, тобто більше не закривається декоративним корпусом 5, як це було до першого розкриття, залишаючи видимим індикаторний поясочок 14. При нахилі місткості рідина проходить по прохідному каналу 9 внутрішньої втулки 8 і далі через виливний отвір 10 по 2 UA 92379 U 5 10 15 кільцевому фланцю 13 виливається назовні, забезпечуючи видачу дозованого струменя рідини, також запобігаючи витіканню рідини на бічну поверхню пляшки при використанні, при цьому дозволяючи останній краплі скачуватися назад всередину місткості. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначений для установки на пляшці. Відповідно до корисної моделі, закупорювальний пристрій може формуватися в контури і розміри натуральної винної пробки. Закупорювальний пристрій може бути поміщений в пляшки з використанням стандартного закупорювального устаткування і легко витягається без використання штопора. Пропоноване технічне рішення дозволяє закупорювати пляшки з вином або іншими напоями, відкриває широкі можливості для забезпечення великих варіантів виконання зовнішнього вигляду пробки, забезпечуючи його високі споживчі якості, а також підвищує надійність фіксувальних, герметизуючих властивостей закупорювального пристрою, залишаючи видимим індикаторний поясочок, при збереженні високої технологічності закупорювального засобу в умовах великосерійного заводського виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Закупорювальний пристрій для ємності, що містить пробку, сполучену з корпусом для зливу рідини, призначеним для розміщення в горловині пляшки, який відрізняється тим, що додатково містить втулку, розміщену на пробці, по нижньому контуру якої виконаний кільцевий індикаторний поясочок, який стає видимим після першого розкриття, трубчастий корпус із засобами фіксації на пляшці, а також декоративний кожух, встановлений на втулці і трубчастому корпусі, виконаний з кільцевим загином в індикаторний поясочок, з можливістю відділення його верхньої частини разом з пробкою і втулкою при першому розкритті ємності. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що втулка і трубчастий корпус виконані як одна деталь з ослабленим з'єднанням, з можливістю розділення при першому розкритті. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що втулка і трубчастий корпус виконані як дві окремі деталі. 3 UA 92379 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
