Закупорювальний пристрій для пляшки

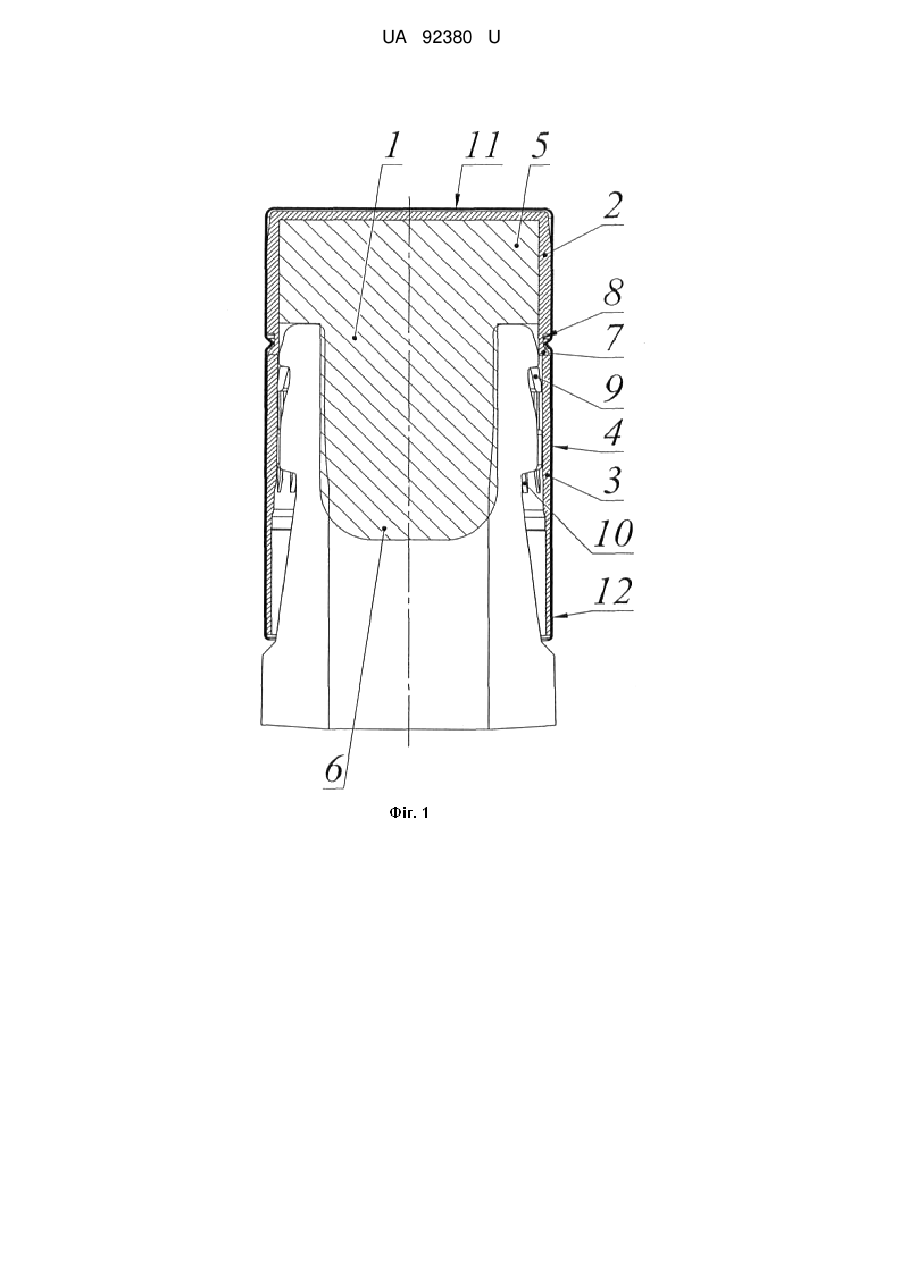

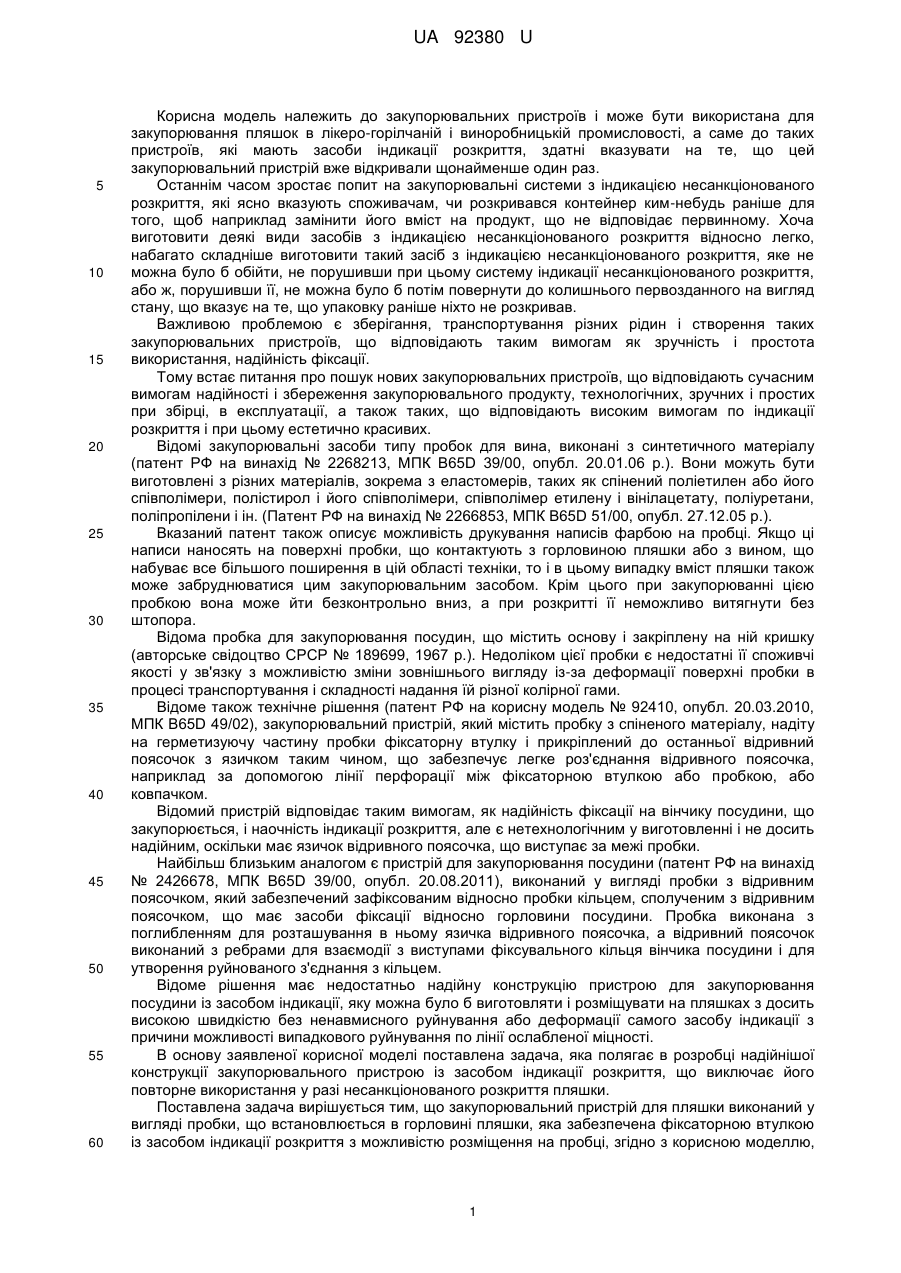

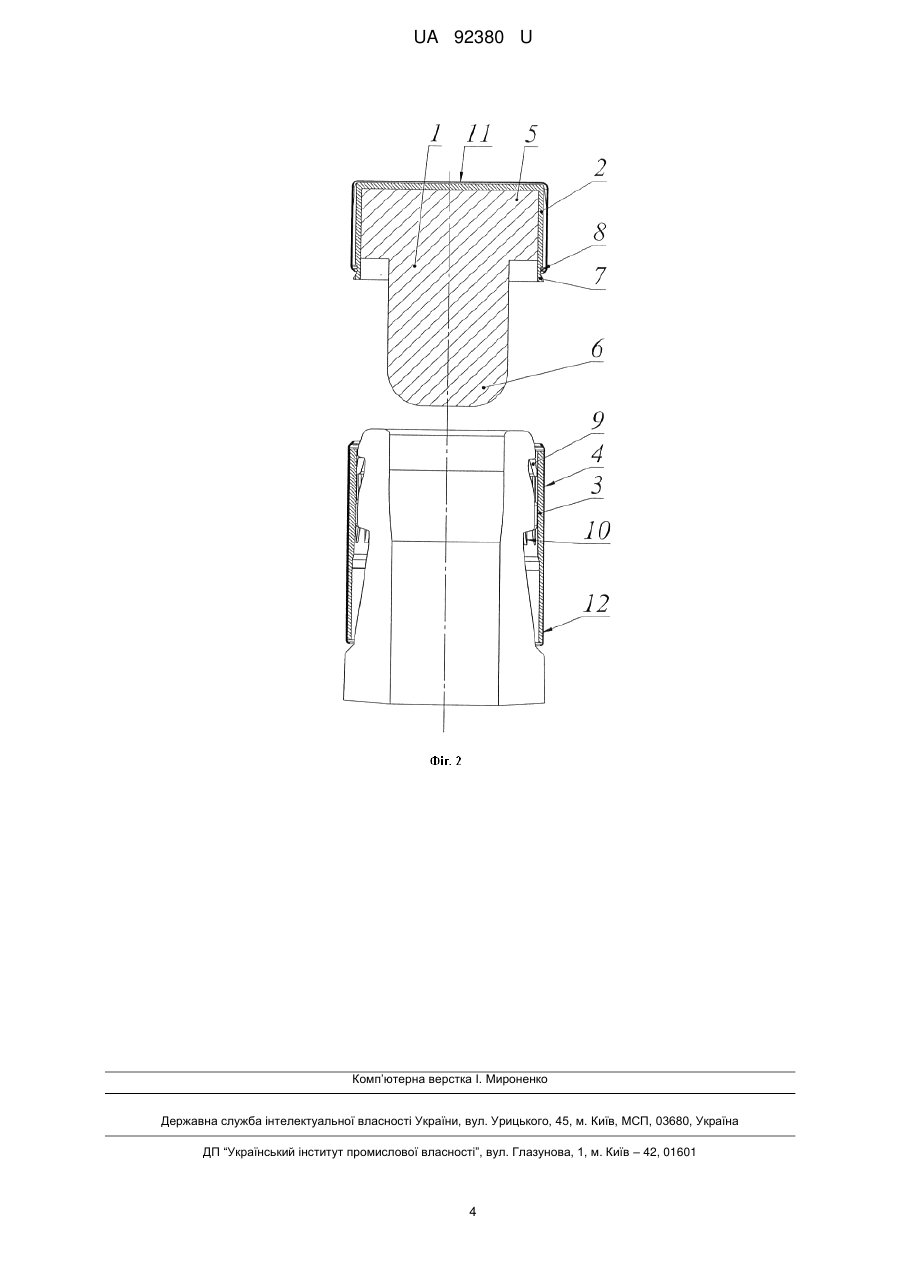

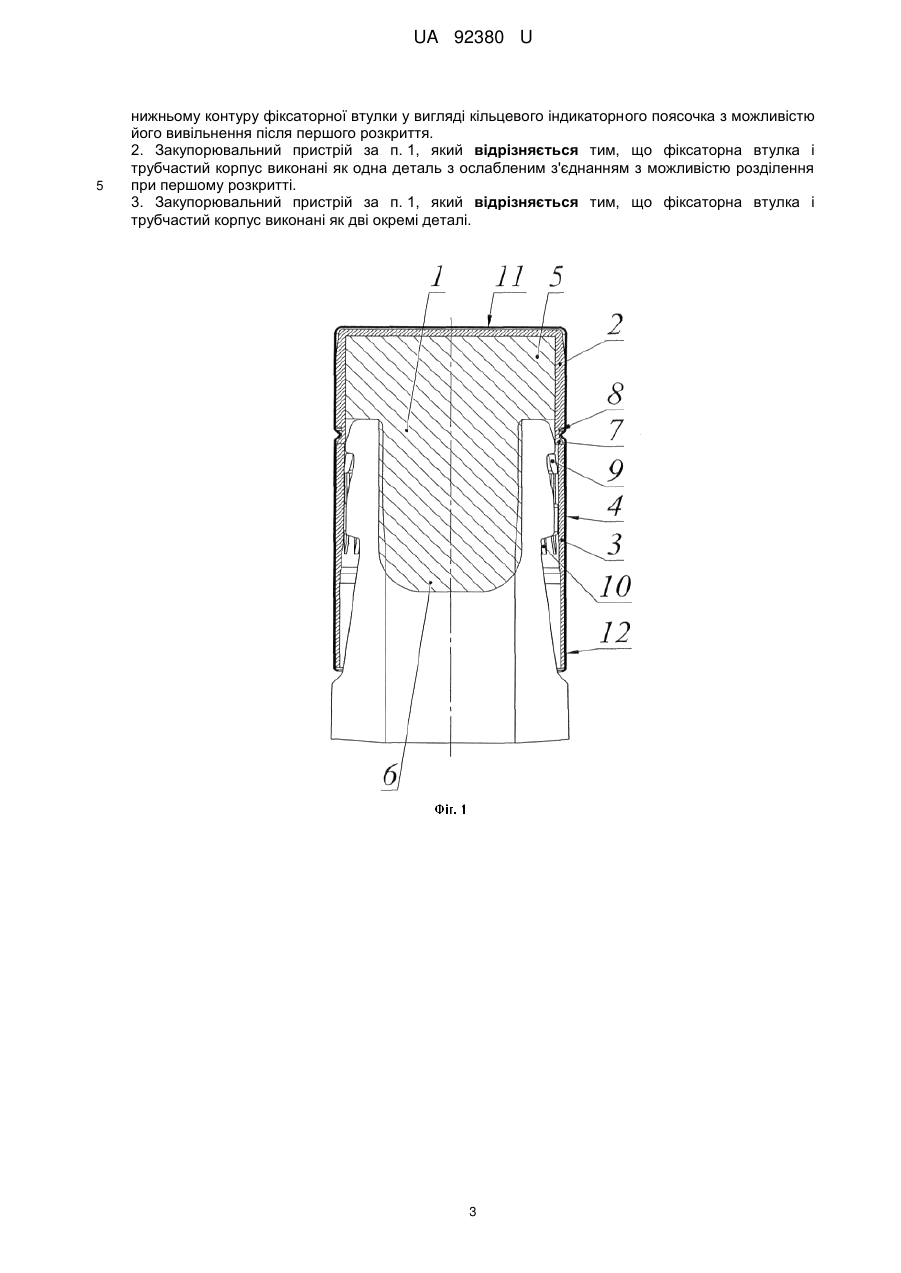

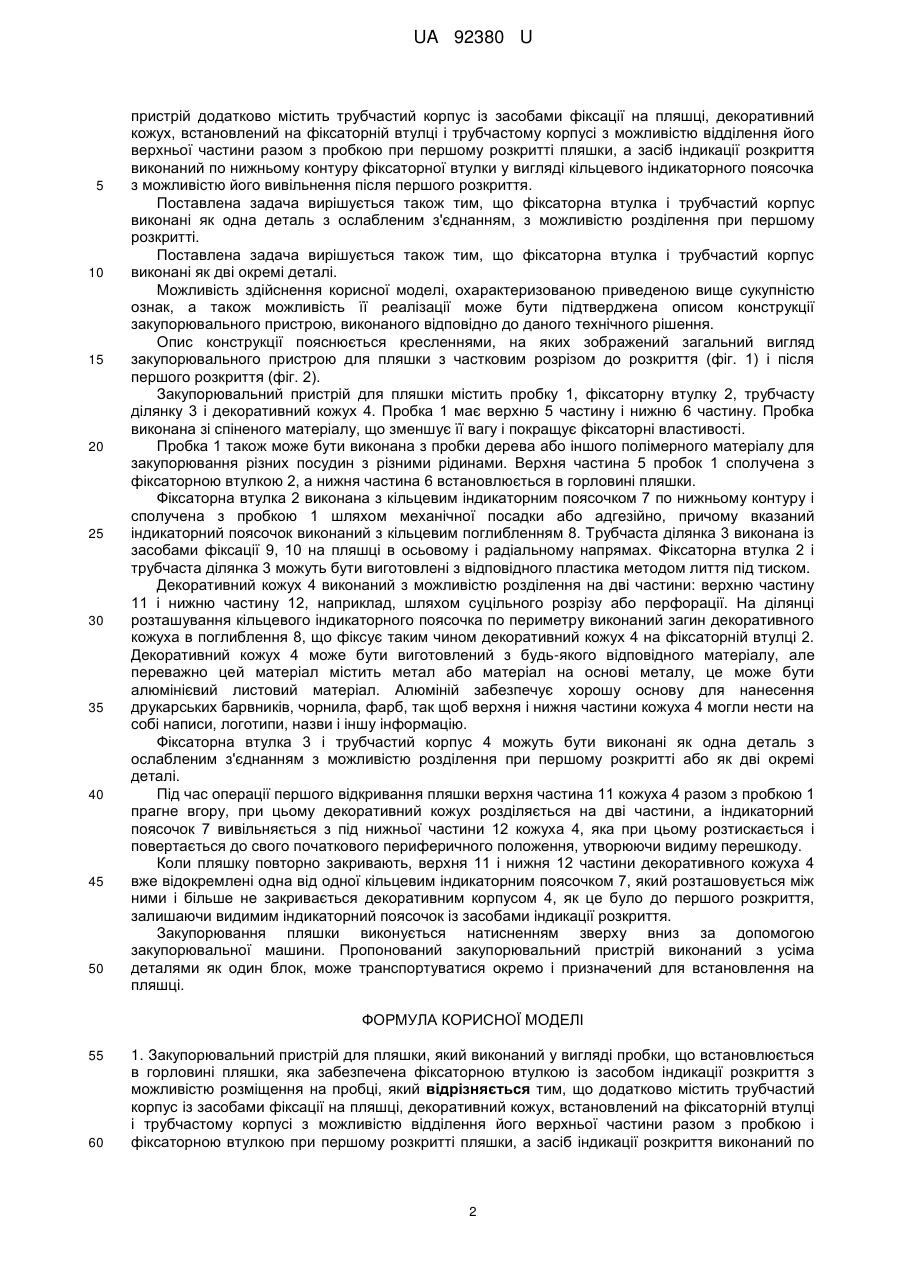

Реферат: UA 92380 U UA 92380 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробницькій промисловості, а саме до таких пристроїв, які мають засоби індикації розкриття, здатні вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Останнім часом зростає попит на закупорювальні системи з індикацією несанкціонованого розкриття, які ясно вказують споживачам, чи розкривався контейнер ким-небудь раніше для того, щоб наприклад замінити його вміст на продукт, що не відповідає первинному. Хоча виготовити деякі види засобів з індикацією несанкціонованого розкриття відносно легко, набагато складніше виготовити такий засіб з індикацією несанкціонованого розкриття, яке не можна було б обійти, не порушивши при цьому систему індикації несанкціонованого розкриття, або ж, порушивши її, не можна було б потім повернути до колишнього первозданного на вигляд стану, що вказує на те, що упаковку раніше ніхто не розкривав. Важливою проблемою є зберігання, транспортування різних рідин і створення таких закупорювальних пристроїв, що відповідають таким вимогам як зручність і простота використання, надійність фіксації. Тому встає питання про пошук нових закупорювальних пристроїв, що відповідають сучасним вимогам надійності і збереження закупорювального продукту, технологічних, зручних і простих при збірці, в експлуатації, а також таких, що відповідають високим вимогам по індикації розкриття і при цьому естетично красивих. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 р.). Вони можуть бути виготовлені з різних матеріалів, зокрема з еластомерів, таких як спінений поліетилен або його співполімери, полістирол і його співполімери, співполімер етилену і вінілацетату, поліуретани, поліпропілени і ін. (Патент РФ на винахід № 2266853, МПК B65D 51/00, опубл. 27.12.05 р.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, що набуває все більшого поширення в цій області техніки, то і в цьому випадку вміст пляшки також може забруднюватися цим закупорювальним засобом. Крім цього при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку (авторське свідоцтво СРСР № 189699, 1967 р.). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування і складності надання їй різної колірної гами. Відоме також технічне рішення (патент РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D 49/02), закупорювальний пристрій, який містить пробку з спіненого матеріалу, надіту на герметизуючу частину пробки фіксаторну втулку і прикріплений до останньої відривний поясочок з язичком таким чином, що забезпечує легке роз'єднання відривного поясочка, наприклад за допомогою лінії перфорації між фіксаторною втулкою або пробкою, або ковпачком. Відомий пристрій відповідає таким вимогам, як надійність фіксації на вінчику посудини, що закупорюється, і наочність індикації розкриття, але є нетехнологічним у виготовленні і не досить надійним, оскільки має язичок відривного поясочка, що виступає за межі пробки. Найбільш близьким аналогом є пристрій для закупорювання посудини (патент РФ на винахід № 2426678, МПК B65D 39/00, опубл. 20.08.2011), виконаний у вигляді пробки з відривним поясочком, який забезпечений зафіксованим відносно пробки кільцем, сполученим з відривним поясочком, що має засоби фіксації відносно горловини посудини. Пробка виконана з поглибленням для розташування в ньому язичка відривного поясочка, а відривний поясочок виконаний з ребрами для взаємодії з виступами фіксувального кільця вінчика посудини і для утворення руйнованого з'єднання з кільцем. Відоме рішення має недостатньо надійну конструкцію пристрою для закупорювання посудини із засобом індикації, яку можна було б виготовляти і розміщувати на пляшках з досить високою швидкістю без ненавмисного руйнування або деформації самого засобу індикації з причини можливості випадкового руйнування по лінії ослабленої міцності. В основу заявленої корисної моделі поставлена задача, яка полягає в розробці надійнішої конструкції закупорювального пристрою із засобом індикації розкриття, що виключає його повторне використання у разі несанкціонованого розкриття пляшки. Поставлена задача вирішується тим, що закупорювальний пристрій для пляшки виконаний у вигляді пробки, що встановлюється в горловині пляшки, яка забезпечена фіксаторною втулкою із засобом індикації розкриття з можливістю розміщення на пробці, згідно з корисною моделлю, 1 UA 92380 U 5 10 15 20 25 30 35 40 45 50 пристрій додатково містить трубчастий корпус із засобами фіксації на пляшці, декоративний кожух, встановлений на фіксаторній втулці і трубчастому корпусі з можливістю відділення його верхньої частини разом з пробкою при першому розкритті пляшки, а засіб індикації розкриття виконаний по нижньому контуру фіксаторної втулки у вигляді кільцевого індикаторного поясочка з можливістю його вивільнення після першого розкриття. Поставлена задача вирішується також тим, що фіксаторна втулка і трубчастий корпус виконані як одна деталь з ослабленим з'єднанням, з можливістю розділення при першому розкритті. Поставлена задача вирішується також тим, що фіксаторна втулка і трубчастий корпус виконані як дві окремі деталі. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до даного технічного рішення. Опис конструкції пояснюється кресленнями, на яких зображений загальний вигляд закупорювального пристрою для пляшки з частковим розрізом до розкриття (фіг. 1) і після першого розкриття (фіг. 2). Закупорювальний пристрій для пляшки містить пробку 1, фіксаторну втулку 2, трубчасту ділянку 3 і декоративний кожух 4. Пробка 1 має верхню 5 частину і нижню 6 частину. Пробка виконана зі спіненого матеріалу, що зменшує її вагу і покращує фіксаторні властивості. Пробка 1 також може бути виконана з пробки дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Верхня частина 5 пробок 1 сполучена з фіксаторною втулкою 2, а нижня частина 6 встановлюється в горловині пляшки. Фіксаторна втулка 2 виконана з кільцевим індикаторним поясочком 7 по нижньому контуру і сполучена з пробкою 1 шляхом механічної посадки або адгезійно, причому вказаний індикаторний поясочок виконаний з кільцевим поглибленням 8. Трубчаста ділянка 3 виконана із засобами фіксації 9, 10 на пляшці в осьовому і радіальному напрямах. Фіксаторна втулка 2 і трубчаста ділянка 3 можуть бути виготовлені з відповідного пластика методом лиття під тиском. Декоративний кожух 4 виконаний з можливістю розділення на дві частини: верхню частину 11 і нижню частину 12, наприклад, шляхом суцільного розрізу або перфорації. На ділянці розташування кільцевого індикаторного поясочка по периметру виконаний загин декоративного кожуха в поглиблення 8, що фіксує таким чином декоративний кожух 4 на фіксаторній втулці 2. Декоративний кожух 4 може бути виготовлений з будь-якого відповідного матеріалу, але переважно цей матеріал містить метал або матеріал на основі металу, це може бути алюмінієвий листовий матеріал. Алюміній забезпечує хорошу основу для нанесення друкарських барвників, чорнила, фарб, так щоб верхня і нижня частини кожуха 4 могли нести на собі написи, логотипи, назви і іншу інформацію. Фіксаторна втулка 3 і трубчастий корпус 4 можуть бути виконані як одна деталь з ослабленим з'єднанням з можливістю розділення при першому розкритті або як дві окремі деталі. Під час операції першого відкривання пляшки верхня частина 11 кожуха 4 разом з пробкою 1 прагне вгору, при цьому декоративний кожух розділяється на дві частини, а індикаторний поясочок 7 вивільняється з під нижньої частини 12 кожуха 4, яка при цьому розтискається і повертається до свого початкового периферичного положення, утворюючи видиму перешкоду. Коли пляшку повторно закривають, верхня 11 і нижня 12 частини декоративного кожуха 4 вже відокремлені одна від одної кільцевим індикаторним поясочком 7, який розташовується між ними і більше не закривається декоративним корпусом 4, як це було до першого розкриття, залишаючи видимим індикаторний поясочок із засобами індикації розкриття. Закупорювання пляшки виконується натисненням зверху вниз за допомогою закупорювальної машини. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо і призначений для встановлення на пляшці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Закупорювальний пристрій для пляшки, який виконаний у вигляді пробки, що встановлюється в горловині пляшки, яка забезпечена фіксаторною втулкою із засобом індикації розкриття з можливістю розміщення на пробці, який відрізняється тим, що додатково містить трубчастий корпус із засобами фіксації на пляшці, декоративний кожух, встановлений на фіксаторній втулці і трубчастому корпусі з можливістю відділення його верхньої частини разом з пробкою і фіксаторною втулкою при першому розкритті пляшки, а засіб індикації розкриття виконаний по 2 UA 92380 U 5 нижньому контуру фіксаторної втулки у вигляді кільцевого індикаторного поясочка з можливістю його вивільнення після першого розкриття. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що фіксаторна втулка і трубчастий корпус виконані як одна деталь з ослабленим з'єднанням з можливістю розділення при першому розкритті. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що фіксаторна втулка і трубчастий корпус виконані як дві окремі деталі. 3 UA 92380 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
