Одноразовий медичний шприц
Номер патенту: 6385
Опубліковано: 16.05.2005
Автори: Боряк Андрій Леонідович, Жеребний Сергій Михайлович, Жеребний Михайло Олександрович
Формула / Реферат
Одноразовий медичний шприц, який містить змінний у поперечному розрізі порожнистий корпус з наконечником і голкою, у якому розташовані зв’язані між собою шток і поршень з манжетою, вузол змінювання діаметра поршня, виконаного із стержня і висувних валиків, і фіксаторів, розташованих в радіальному отворі в поршні з можливістю контактування з циліндричною канавкою, виконаної на стержні, який відрізняється тим, що фіксатори розташовані в стержні в радіальному отворі перед валиками, а в поршні виконана кільцева проточка для заходу фіксаторів в момент ін'єкції.
Текст

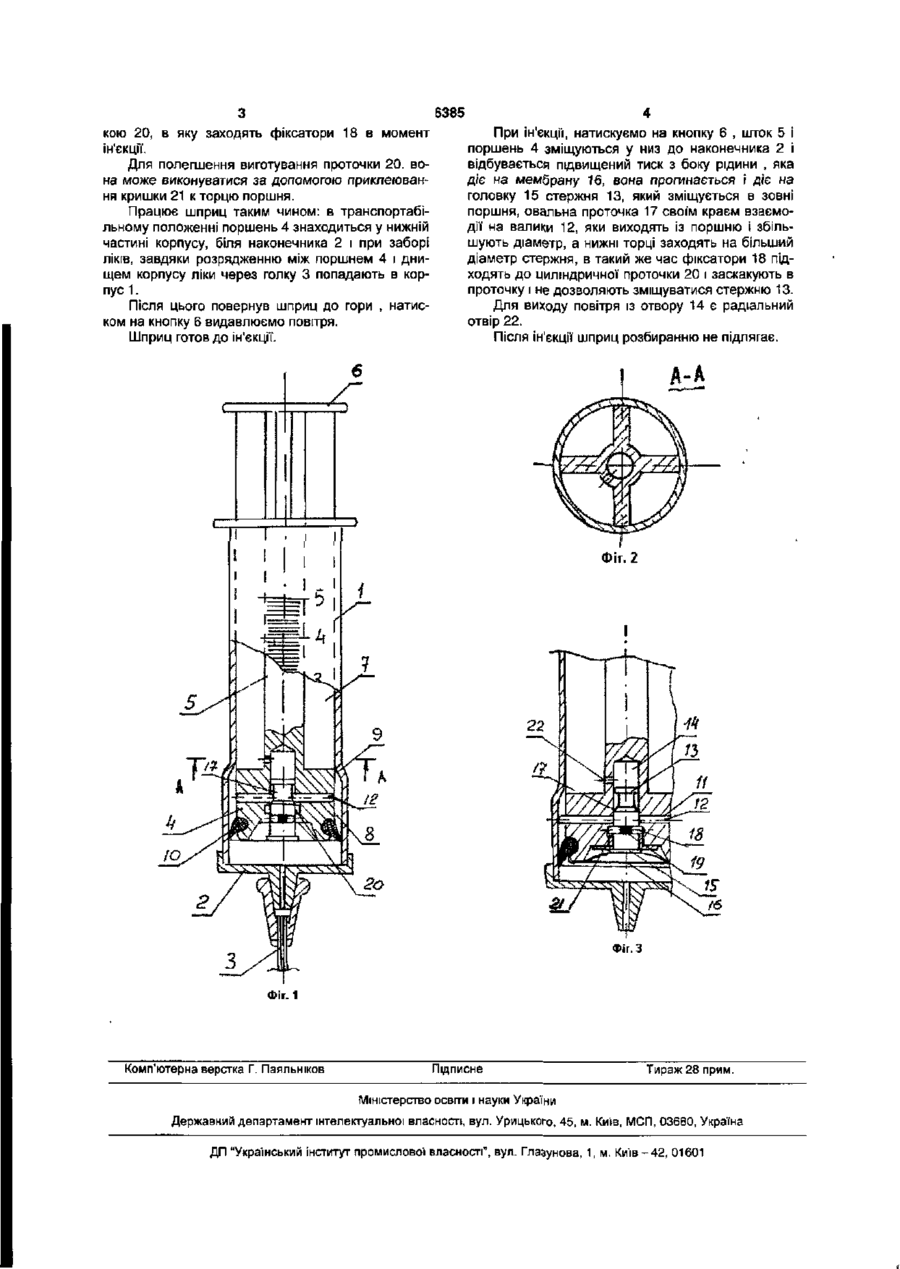

Одноразовий медичний шприц, який містить змінний у поперечному розрізі порожнистий корпус ю GO CO (О 6385 кою 20, в яку заходять фіксатори 18 в момент ін'єкції. Для полегшення виготування проточки 20. вона може виконуватися за допомогою приклеювання кришки 21 к торцю поршня. Працює шприц таким чином: в транспортабільному положенні поршень 4 знаходиться у нижній частині корпусу, біля наконечника 2 і при заборі ліків, завдяки розрядженню між поршнем 4 і днищем корпусу ліки через голку 3 попадають в корпус 1. Після цього повернув шприц до гори , натиском на кнопку 6 видавлюємо повітря. Шприц готов до ін'єкції. При ін'єкції, натискуємо на кнопку 6 , шток 5 і поршень 4 зміщуються у низ до наконечника 2 і відбувається підвищений тиск з боку рідини , яка діє на мембрану 16, вона прогинається і діє на головку 15 стержня 13, який зміщується в зовні поршня, овальна проточка 17 своїм краєм взаємодії на валики 12, яки виходять із поршню і збільшують діаметр, а нижні торці заходять на більший діаметр стержня, в такий же час фіксатори 18 підходять до циліндричної проточки 20 і заскакують в проточку і не дозволяють зміщуватися стержню 13. Для виходу повітря із отвору 14 є радіальний отвір 22. Після ін'єкції шприц розбиранню не підлягає. Фіг. 2 Фіг. З Фіг. 1 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisposable syringe
Автори англійськоюZherebnyi Serhii Mykhailovych, Zherebnyi Mykhailo Oleksandrovych
Назва патенту російськоюОдноразовый медицинский шприц
Автори російськоюЖеребный Сергей Михайлович, Жеребный Михаил Александрович
МПК / Мітки
МПК: A61M 5/50
Мітки: одноразовий, медичний, шприц
