Занурювальний струминний насос

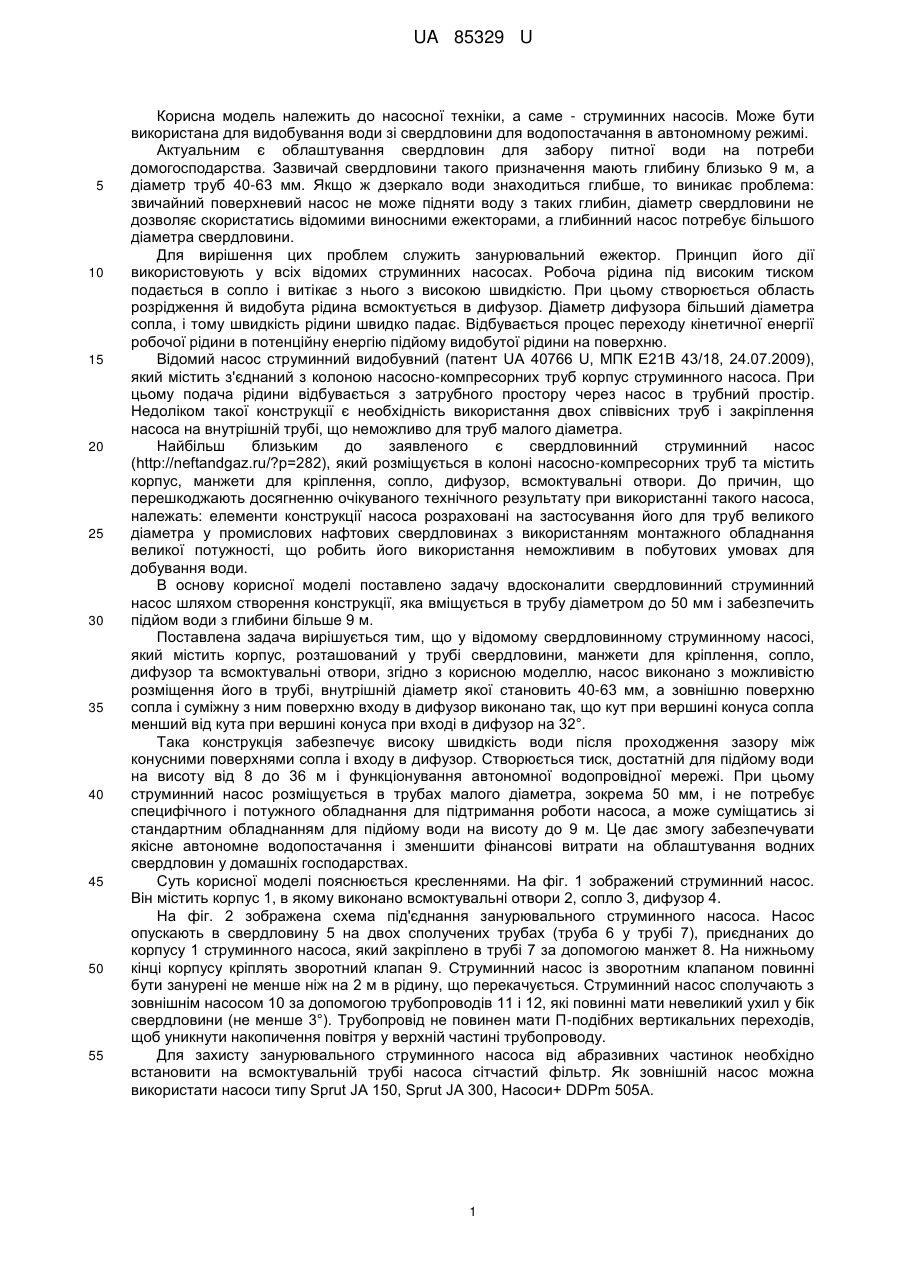

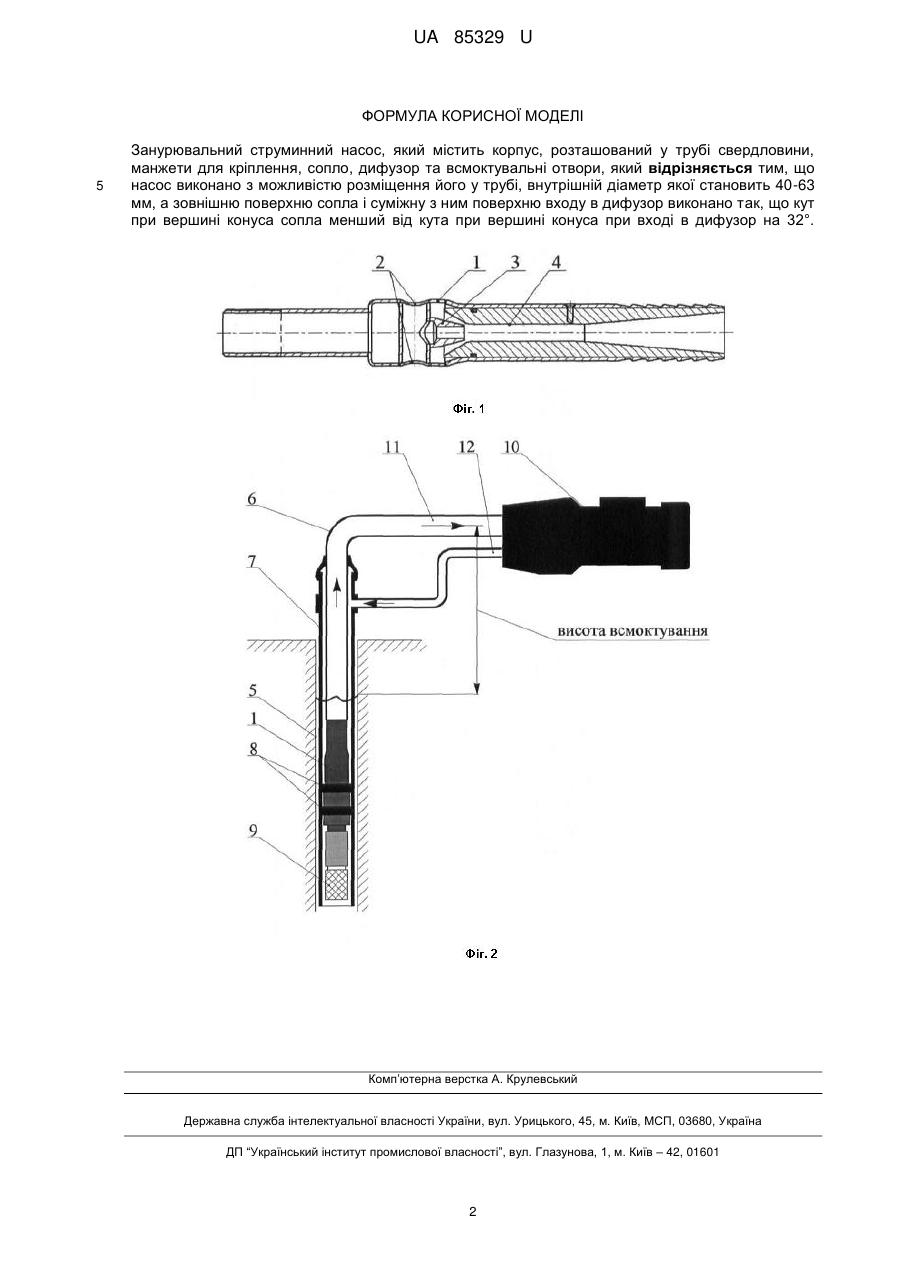

Реферат: Занурювальний струминний насос містить корпус, розташований у трубі свердловини, манжети для кріплення, сопло, дифузор та всмоктувальні отвори. При цьому насос виконано з можливістю розміщення його у трубі, внутрішній діаметр якої становить 40-63 мм, а зовнішню поверхню сопла і суміжну з ним поверхню входу в дифузор виконано так, що кут при вершині конуса сопла менший від кута при вершині конуса при вході в дифузор на 32°. UA 85329 U (54) ЗАНУРЮВАЛЬНИЙ СТРУМИННИЙ НАСОС UA 85329 U UA 85329 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до насосної техніки, а саме - струминних насосів. Може бути використана для видобування води зі свердловини для водопостачання в автономному режимі. Актуальним є облаштування свердловин для забору питної води на потреби домогосподарства. Зазвичай свердловини такого призначення мають глибину близько 9 м, а діаметр труб 40-63 мм. Якщо ж дзеркало води знаходиться глибше, то виникає проблема: звичайний поверхневий насос не може підняти воду з таких глибин, діаметр свердловини не дозволяє скористатись відомими виносними ежекторами, а глибинний насос потребує більшого діаметра свердловини. Для вирішення цих проблем служить занурювальний ежектор. Принцип його дії використовують у всіх відомих струминних насосах. Робоча рідина під високим тиском подається в сопло і витікає з нього з високою швидкістю. При цьому створюється область розрідження й видобута рідина всмоктується в дифузор. Діаметр дифузора більший діаметра сопла, і тому швидкість рідини швидко падає. Відбувається процес переходу кінетичної енергії робочої рідини в потенційну енергію підйому видобутої рідини на поверхню. Відомий насос струминний видобувний (патент UA 40766 U, МПК Е21В 43/18, 24.07.2009), який містить з'єднаний з колоною насосно-компресорних труб корпус струминного насоса. При цьому подача рідини відбувається з затрубного простору через насос в трубний простір. Недоліком такої конструкції є необхідність використання двох співвісних труб і закріплення насоса на внутрішній трубі, що неможливо для труб малого діаметра. Найбільш близьким до заявленого є свердловинний струминний насос (http://neftandgaz.ru/?p=282), який розміщується в колоні насосно-компресорних труб та містить корпус, манжети для кріплення, сопло, дифузор, всмоктувальні отвори. До причин, що перешкоджають досягненню очікуваного технічного результату при використанні такого насоса, належать: елементи конструкції насоса розраховані на застосування його для труб великого діаметра у промислових нафтових свердловинах з використанням монтажного обладнання великої потужності, що робить його використання неможливим в побутових умовах для добування води. В основу корисної моделі поставлено задачу вдосконалити свердловинний струминний насос шляхом створення конструкції, яка вміщується в трубу діаметром до 50 мм і забезпечить підйом води з глибини більше 9 м. Поставлена задача вирішується тим, що у відомому свердловинному струминному насосі, який містить корпус, розташований у трубі свердловини, манжети для кріплення, сопло, дифузор та всмоктувальні отвори, згідно з корисною моделлю, насос виконано з можливістю розміщення його в трубі, внутрішній діаметр якої становить 40-63 мм, а зовнішню поверхню сопла і суміжну з ним поверхню входу в дифузор виконано так, що кут при вершині конуса сопла менший від кута при вершині конуса при вході в дифузор на 32°. Така конструкція забезпечує високу швидкість води після проходження зазору між конусними поверхнями сопла і входу в дифузор. Створюється тиск, достатній для підйому води на висоту від 8 до 36 м і функціонування автономної водопровідної мережі. При цьому струминний насос розміщується в трубах малого діаметра, зокрема 50 мм, і не потребує специфічного і потужного обладнання для підтримання роботи насоса, а може суміщатись зі стандартним обладнанням для підйому води на висоту до 9 м. Це дає змогу забезпечувати якісне автономне водопостачання і зменшити фінансові витрати на облаштування водних свердловин у домашніх господарствах. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображений струминний насос. Він містить корпус 1, в якому виконано всмоктувальні отвори 2, сопло 3, дифузор 4. На фіг. 2 зображена схема під'єднання занурювального струминного насоса. Насос опускають в свердловину 5 на двох сполучених трубах (труба 6 у трубі 7), приєднаних до корпусу 1 струминного насоса, який закріплено в трубі 7 за допомогою манжет 8. На нижньому кінці корпусу кріплять зворотний клапан 9. Струминний насос із зворотним клапаном повинні бути занурені не менше ніж на 2 м в рідину, що перекачується. Струминний насос сполучають з зовнішнім насосом 10 за допомогою трубопроводів 11 і 12, які повинні мати невеликий ухил у бік свердловини (не менше 3°). Трубопровід не повинен мати П-подібних вертикальних переходів, щоб уникнути накопичення повітря у верхній частині трубопроводу. Для захисту занурювального струминного насоса від абразивних частинок необхідно встановити на всмоктувальній трубі насоса сітчастий фільтр. Як зовнішній насос можна використати насоси типу Sprut JA 150, Sprut JA 300, Насоси+ DDPm 505А. 1 UA 85329 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Занурювальний струминний насос, який містить корпус, розташований у трубі свердловини, манжети для кріплення, сопло, дифузор та всмоктувальні отвори, який відрізняється тим, що насос виконано з можливістю розміщення його у трубі, внутрішній діаметр якої становить 40-63 мм, а зовнішню поверхню сопла і суміжну з ним поверхню входу в дифузор виконано так, що кут при вершині конуса сопла менший від кута при вершині конуса при вході в дифузор на 32°. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
