Запобіжна муфта

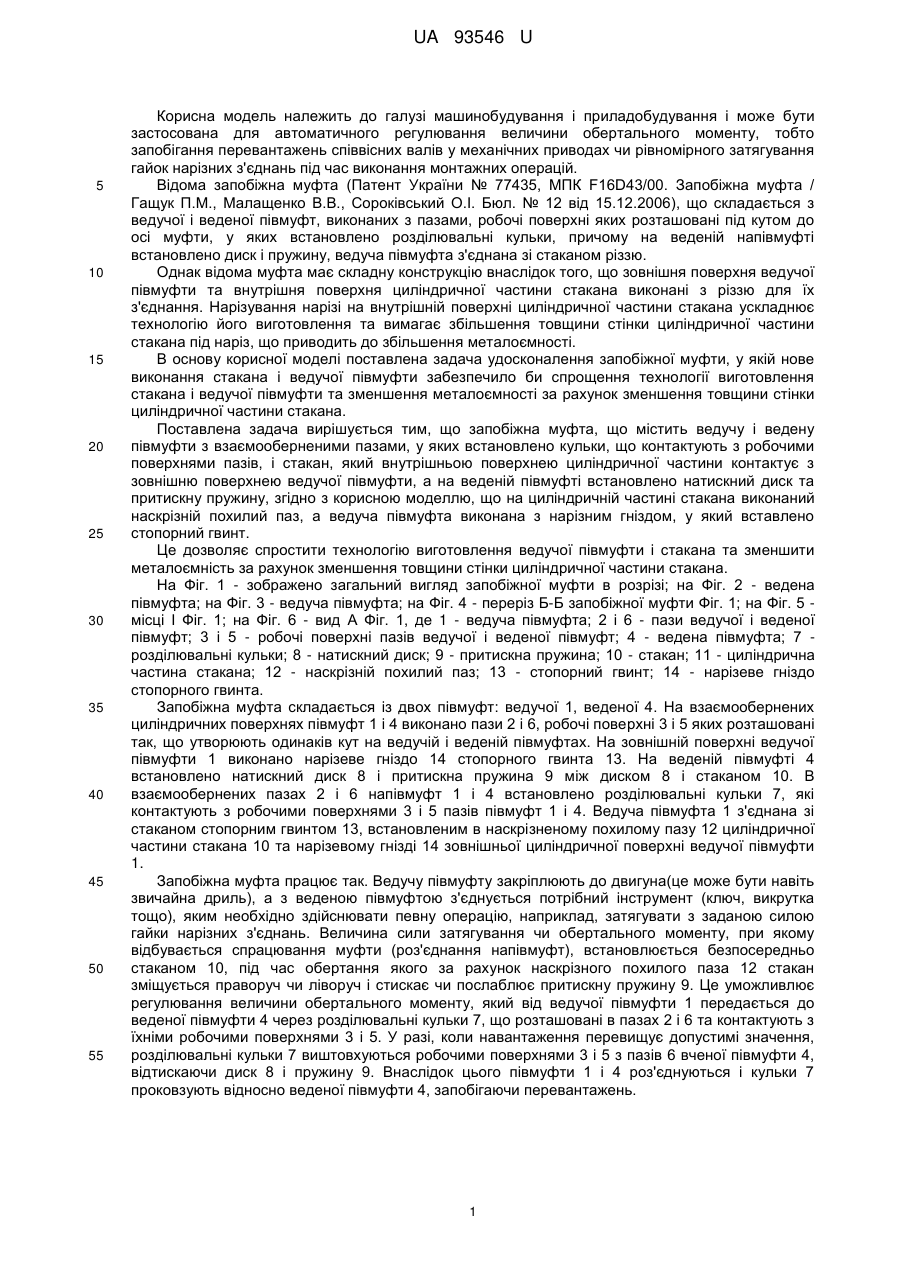

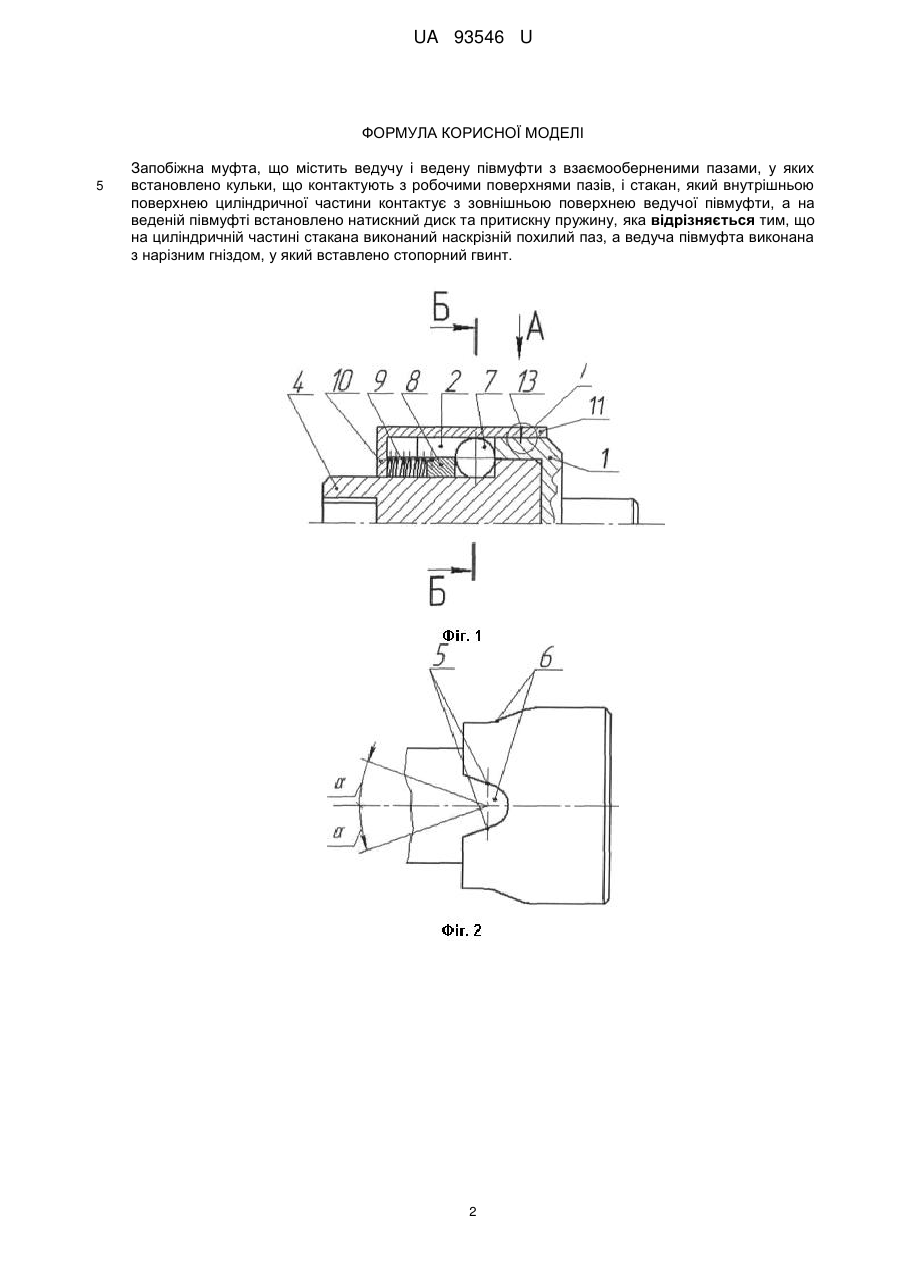

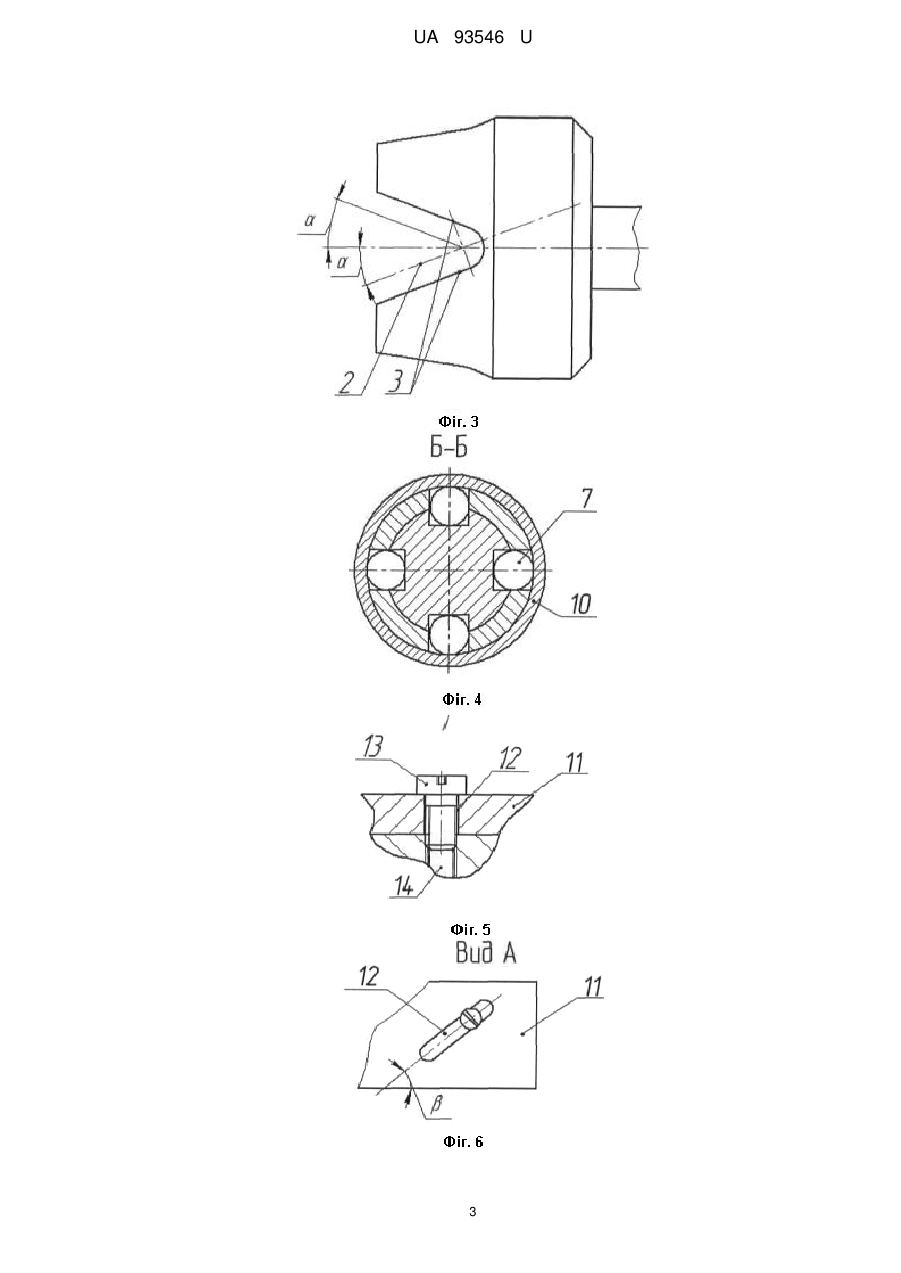

Реферат: UA 93546 U UA 93546 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і приладобудування і може бути застосована для автоматичного регулювання величини обертального моменту, тобто запобігання перевантажень співвісних валів у механічних приводах чи рівномірного затягування гайок нарізних з'єднань під час виконання монтажних операцій. Відома запобіжна муфта (Патент України № 77435, МПК F16D43/00. Запобіжна муфта / Гащук П.М., Малащенко В.В., Сороківський О.І. Бюл. № 12 від 15.12.2006), що складається з ведучої і веденої півмуфт, виконаних з пазами, робочі поверхні яких розташовані під кутом до осі муфти, у яких встановлено розділювальні кульки, причому на веденій напівмуфті встановлено диск і пружину, ведуча півмуфта з'єднана зі стаканом різзю. Однак відома муфта має складну конструкцію внаслідок того, що зовнішня поверхня ведучої півмуфти та внутрішня поверхня циліндричної частини стакана виконані з різзю для їх з'єднання. Нарізування нарізі на внутрішній поверхні циліндричної частини стакана ускладнює технологію його виготовлення та вимагає збільшення товщини стінки циліндричної частини стакана під наріз, що приводить до збільшення металоємності. В основу корисної моделі поставлена задача удосконалення запобіжної муфти, у якій нове виконання стакана і ведучої півмуфти забезпечило би спрощення технології виготовлення стакана і ведучої півмуфти та зменшення металоємності за рахунок зменшення товщини стінки циліндричної частини стакана. Поставлена задача вирішується тим, що запобіжна муфта, що містить ведучу і ведену півмуфти з взаємооберненими пазами, у яких встановлено кульки, що контактують з робочими поверхнями пазів, і стакан, який внутрішньою поверхнею циліндричної частини контактує з зовнішню поверхнею ведучої півмуфти, а на веденій півмуфті встановлено натискний диск та притискну пружину, згідно з корисною моделлю, що на циліндричній частині стакана виконаний наскрізній похилий паз, а ведуча півмуфта виконана з нарізним гніздом, у який вставлено стопорний гвинт. Це дозволяє спростити технологію виготовлення ведучої півмуфти і стакана та зменшити металоємність за рахунок зменшення товщини стінки циліндричної частини стакана. На Фіг. 1 - зображено загальний вигляд запобіжної муфти в розрізі; на Фіг. 2 - ведена півмуфта; на Фіг. 3 - ведуча півмуфта; на Фіг. 4 - переріз Б-Б запобіжної муфти Фіг. 1; на Фіг. 5 місці І Фіг. 1; на Фіг. 6 - вид А Фіг. 1, де 1 - ведуча півмуфта; 2 і 6 - пази ведучої і веденої півмуфт; 3 і 5 - робочі поверхні пазів ведучої і веденої півмуфт; 4 - ведена півмуфта; 7 розділювальні кульки; 8 - натискний диск; 9 - притискна пружина; 10 - стакан; 11 - циліндрична частина стакана; 12 - наскрізній похилий паз; 13 - стопорний гвинт; 14 - нарізеве гніздо стопорного гвинта. Запобіжна муфта складається із двох півмуфт: ведучої 1, веденої 4. На взаємообернених циліндричних поверхнях півмуфт 1 і 4 виконано пази 2 і 6, робочі поверхні 3 і 5 яких розташовані так, що утворюють одинаків кут на ведучій і веденій півмуфтах. На зовнішній поверхні ведучої півмуфти 1 виконано нарізеве гніздо 14 стопорного гвинта 13. На веденій півмуфті 4 встановлено натискний диск 8 і притискна пружина 9 між диском 8 і стаканом 10. В взаємообернених пазах 2 і 6 напівмуфт 1 і 4 встановлено розділювальні кульки 7, які контактують з робочими поверхнями 3 і 5 пазів півмуфт 1 і 4. Ведуча півмуфта 1 з'єднана зі стаканом стопорним гвинтом 13, встановленим в наскрізненому похилому пазу 12 циліндричної частини стакана 10 та нарізевому гнізді 14 зовнішньої циліндричної поверхні ведучої півмуфти 1. Запобіжна муфта працює так. Ведучу півмуфту закріплюють до двигуна(це може бути навіть звичайна дриль), а з веденою півмуфтою з'єднується потрібний інструмент (ключ, викрутка тощо), яким необхідно здійснювати певну операцію, наприклад, затягувати з заданою силою гайки нарізних з'єднань. Величина сили затягування чи обертального моменту, при якому відбувається спрацювання муфти (роз'єднання напівмуфт), встановлюється безпосередньо стаканом 10, під час обертання якого за рахунок наскрізного похилого паза 12 стакан зміщується праворуч чи ліворуч і стискає чи послаблює притискну пружину 9. Це уможливлює регулювання величини обертального моменту, який від ведучої півмуфти 1 передається до веденої півмуфти 4 через розділювальні кульки 7, що розташовані в пазах 2 і 6 та контактують з їхніми робочими поверхнями 3 і 5. У разі, коли навантаження перевищує допустимі значення, розділювальні кульки 7 виштовхуються робочими поверхнями 3 і 5 з пазів 6 вченої півмуфти 4, відтискаючи диск 8 і пружину 9. Внаслідок цього півмуфти 1 і 4 роз'єднуються і кульки 7 проковзують відносно веденої півмуфти 4, запобігаючи перевантажень. 1 UA 93546 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Запобіжна муфта, що містить ведучу і ведену півмуфти з взаємооберненими пазами, у яких встановлено кульки, що контактують з робочими поверхнями пазів, і стакан, який внутрішньою поверхнею циліндричної частини контактує з зовнішньою поверхнею ведучої півмуфти, а на веденій півмуфті встановлено натискний диск та притискну пружину, яка відрізняється тим, що на циліндричній частині стакана виконаний наскрізній похилий паз, а ведуча півмуфта виконана з нарізним гніздом, у який вставлено стопорний гвинт. 2 UA 93546 U 3 UA 93546 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
