Дерматом з дисковим ножем для зрізування різної товщини гладких та різних параметрів рельєфних аутодермотрансплантатів

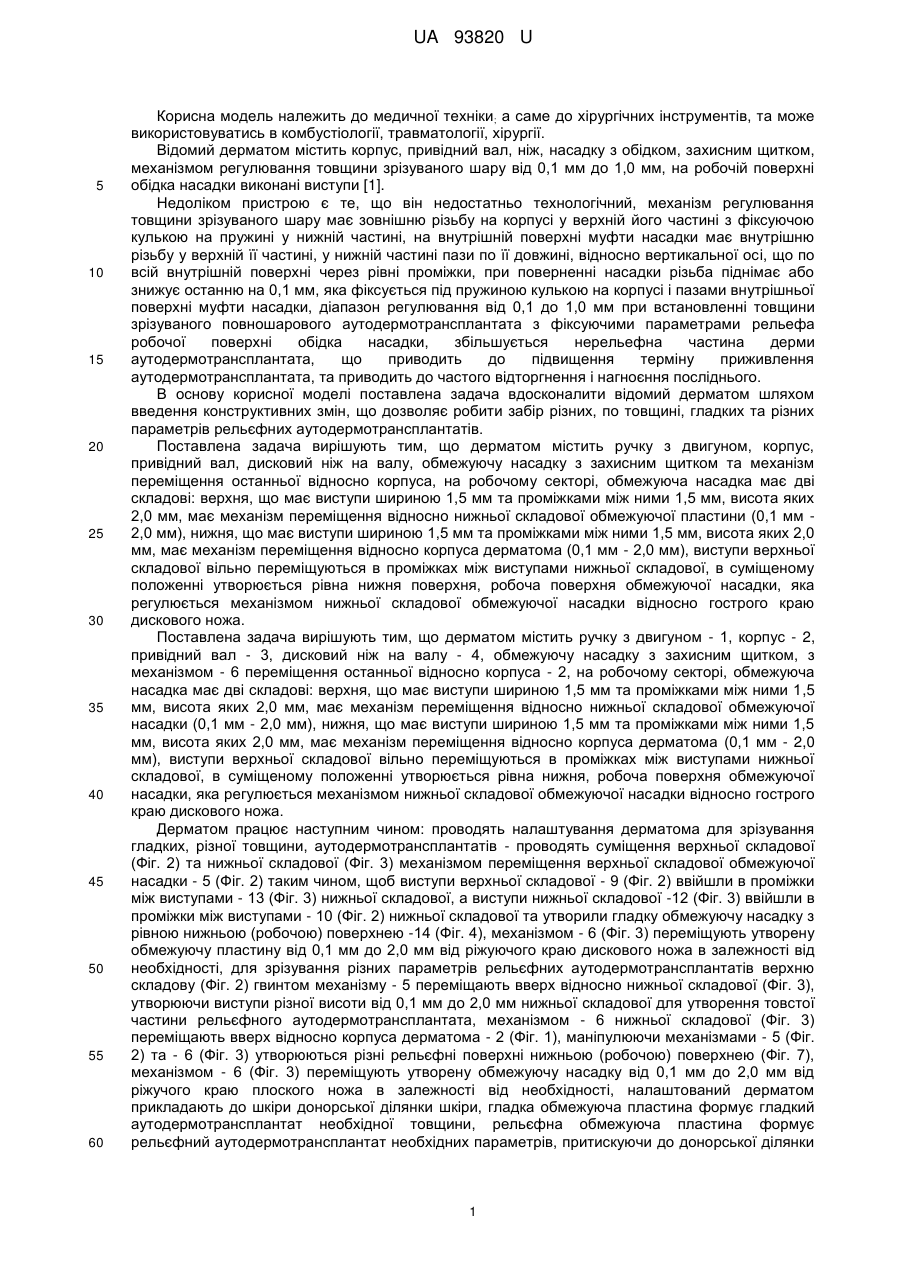

Реферат: UA 93820 U UA 93820 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки; а саме до хірургічних інструментів, та може використовуватись в комбустіології, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару від 0,1 мм до 1,0 мм, на робочій поверхні обідка насадки виконані виступи [1]. Недоліком пристрою є те, що він недостатньо технологічний, механізм регулювання товщини зрізуваного шару має зовнішню різьбу на корпусі у верхній його частині з фіксуючою кулькою на пружині у нижній частині, на внутрішній поверхні муфти насадки має внутрішню різьбу у верхній її частині, у нижній частині пази по її довжині, відносно вертикальної осі, що по всій внутрішній поверхні через рівні проміжки, при поверненні насадки різьба піднімає або знижує останню на 0,1 мм, яка фіксується під пружиною кулькою на корпусі і пазами внутрішньої поверхні муфти насадки, діапазон регулювання від 0,1 до 1,0 мм при встановленні товщини зрізуваного повношарового аутодермотрансплантата з фіксуючими параметрами рельефа робочої поверхні обідка насадки, збільшується нерельефна частина дерми аутодермотрансплантата, що приводить до підвищення терміну приживлення аутодермотрансплантата, та приводить до частого відторгнення і нагноєння посліднього. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, що дозволяє робити забір різних, по товщині, гладких та різних параметрів рельєфних аутодермотрансплантатів. Поставлена задача вирішують тим, що дерматом містить ручку з двигуном, корпус, привідний вал, дисковий ніж на валу, обмежуючу насадку з захисним щитком та механізм переміщення останньої відносно корпуса, на робочому секторі, обмежуюча насадка має дві складові: верхня, що має виступи шириною 1,5 мм та проміжками між ними 1,5 мм, висота яких 2,0 мм, має механізм переміщення відносно нижньої складової обмежуючої пластини (0,1 мм 2,0 мм), нижня, що має виступи шириною 1,5 мм та проміжками між ними 1,5 мм, висота яких 2,0 мм, має механізм переміщення відносно корпуса дерматома (0,1 мм - 2,0 мм), виступи верхньої складової вільно переміщуються в проміжках між виступами нижньої складової, в суміщеному положенні утворюється рівна нижня поверхня, робоча поверхня обмежуючої насадки, яка регулюється механізмом нижньої складової обмежуючої насадки відносно гострого краю дискового ножа. Поставлена задача вирішують тим, що дерматом містить ручку з двигуном - 1, корпус - 2, привідний вал - 3, дисковий ніж на валу - 4, обмежуючу насадку з захисним щитком, з механізмом - 6 переміщення останньої відносно корпуса - 2, на робочому секторі, обмежуюча насадка має дві складові: верхня, що має виступи шириною 1,5 мм та проміжками між ними 1,5 мм, висота яких 2,0 мм, має механізм переміщення відносно нижньої складової обмежуючої насадки (0,1 мм - 2,0 мм), нижня, що має виступи шириною 1,5 мм та проміжками між ними 1,5 мм, висота яких 2,0 мм, має механізм переміщення відносно корпуса дерматома (0,1 мм - 2,0 мм), виступи верхньої складової вільно переміщуються в проміжках між виступами нижньої складової, в суміщеному положенні утворюється рівна нижня, робоча поверхня обмежуючої насадки, яка регулюється механізмом нижньої складової обмежуючої насадки відносно гострого краю дискового ножа. Дерматом працює наступним чином: проводять налаштування дерматома для зрізування гладких, різної товщини, аутодермотрансплантатів - проводять суміщення верхньої складової (Фіг. 2) та нижньої складової (Фіг. 3) механізмом переміщення верхньої складової обмежуючої насадки - 5 (Фіг. 2) таким чином, щоб виступи верхньої складової - 9 (Фіг. 2) ввійшли в проміжки між виступами - 13 (Фіг. 3) нижньої складової, а виступи нижньої складової -12 (Фіг. 3) ввійшли в проміжки між виступами - 10 (Фіг. 2) нижньої складової та утворили гладку обмежуючу насадку з рівною нижньою (робочою) поверхнею -14 (Фіг. 4), механізмом - 6 (Фіг. 3) переміщують утворену обмежуючу пластину від 0,1 мм до 2,0 мм від ріжуючого краю дискового ножа в залежності від необхідності, для зрізування різних параметрів рельєфних аутодермотрансплантатів верхню складову (Фіг. 2) гвинтом механізму - 5 переміщають вверх відносно нижньої складової (Фіг. 3), утворюючи виступи різної висоти від 0,1 мм до 2,0 мм нижньої складової для утворення товстої частини рельєфного аутодермотрансплантата, механізмом - 6 нижньої складової (Фіг. 3) переміщають вверх відносно корпуса дерматома - 2 (Фіг. 1), маніпулюючи механізмами - 5 (Фіг. 2) та - 6 (Фіг. 3) утворюються різні рельєфні поверхні нижньою (робочою) поверхнею (Фіг. 7), механізмом - 6 (Фіг. 3) переміщують утворену обмежуючу насадку від 0,1 мм до 2,0 мм від ріжучого краю плоского ножа в залежності від необхідності, налаштований дерматом прикладають до шкіри донорської ділянки шкіри, гладка обмежуюча пластина формує гладкий аутодермотрансплантат необхідної товщини, рельєфна обмежуюча пластина формує рельєфний аутодермотрансплантат необхідних параметрів, притискуючи до донорської ділянки 1 UA 93820 U 5 10 15 20 25 30 35 40 45 проводять переміщення робочим кінцем дерматома проводять зрізування аутодермотрансплантатів. Суть корисної моделі пояснюють креслення. Фіг. 1. Дерматом. Фіг. 2. Верхня складова обмежуючої насадки. Фіг. 3. Нижня складова обмежуючої насадки. Фіг. 4. Суміщені верхньої та нижньої складові обмежуючої насадки. Фіг. 5. Зрізування гладкого аутодермотрансплантата. Фіг. 6. Гладкий аутодермотрансплантат. Фіг. 7. Зрізування рельєфного аутодермотрансплантата. Фіг. 8. Рельєфний аутодермотрансплантат. Фіг. 9. Процес зрізування аутодермотрансплантата. На Фіг. 1. Ручка з двигуном - 1, корпус - 2, вал - 3, дисковий ніж - 4, механізм переміщення верхньої частини обмежуючої насадки - 5, механізм переміщення нижньої частини обмежуючої насадки - 6, суміщені верхньої та нижньої складові обмежуючої насадки - 7. На Фіг. 2. Механізм переміщення верхньої частини обмежуючої насадки - 5, основа верхньої частини обмежуючої насадки - 8, виступи - 9, проміжки між виступами - 10. На Фіг. 3. Механізм переміщення нижньої частини обмежуючої насадки - 6, основа нижньої складової обмежуючої насадки - 11, виступи - 12, проміжки між виступами - 13. На Фіг. 4. Верхня поверхня суміщеної верхньої та нижньої складової обмежуючої насадки 7, основа верхньої частини обмежуючої насадки - 8, виступи верхньої частини обмежуючої насадки - 9, виступи нижньої складової обмежуючої насадки - 12 в проміжках між виступами нижньої складової обмежуючої насадки -13, гладкий нижній край суміщеної обмеженої насадки 14. На Фіг. 5. Ріжучий край дискового ножа - 4, захисний щиток - 6, верхня поверхня суміщеної верхньої та нижньої складової обмежуючої насадки - 7, основа верхньої частини обмежуючої насадки - 8, гладкий нижній край суміщеної обмеженої насадки - 14, гладкий аутодермотрансплантат - 16. На Фіг. 6. Гладкий аутодермотрансплантат. На Фіг. 7. Ріжучий край дискового ножа - 4, захисний щиток - 6, верхня поверхня верхньої складової обмежуючої насадки - 7, основа верхньої частини обмежуючої насадки - 8, виступи верхньої складової обмежуючої насадки - 9, виступи нижньої складової обмежуючої насадки 12, рельєфний аутодермотрансплантат - 16. На Фіг. 8. Тонка частина - 18, товста частина - 19 рельєфного аутодермотрансплантата. На Фіг. 9. Дерматом для зрізування різних гладких та рельєфних аутодермотрансплантатів 20, донорська ділянка шкіри -21, кут нахилу дерматома до донорської поверхні шкіри, що рівний 40 градусів - 22, напрям руху дерматома - 23. Пропонований дерматом для зрізування різних гладких та рельєфних аутодермотрансплантатів дає можливість отримувати гладкі та рельєфні аутодермотрансплантати різних параметрів, рельєфні мають збільшену площу змикання з гранулюючою раною від 10 % до 60 %, що скорочує термін приживлення аутодермотрансплантатів та загоєння донорської рани. Джерело інформації: 1. Коптюх Вал. Вас., Коптюх Вол. Вас., " Дерматом Коптюха " Авторское свидетельство СССР № 1301388, 8 декабря 1986г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Дерматом з дисковим ножем для зрізування різної товщини гладких та різних параметрів рельєфних аутодермотрансплантатів, що містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару від 0,1 мм до 1,0 мм, на робочій поверхні ободка насадки виконані виступи, який відрізняється тим, що має обмежуючу насадку, що має дві складові: верхня, що має виступи шириною 1,5 мм та проміжками між ними 1,5 мм, висота яких 2,0 мм, має механізм переміщення відносно нижньої складової обмежуючої пластини (0,1 мм - 2,0 мм), та нижня, що має виступи шириною 1,5 мм з проміжками між ними 1,5 мм, висота яких 2,0 мм, має механізм переміщення відносно корпуса дерматома (0,1 мм 2,0 мм), виступи верхньої складової вільно переміщуються в проміжках між виступами нижньої складової, в суміщеному положенні утворюється рівна нижня поверхня, а робоча поверхня обмежуючої насадки регулюється механізмом нижньої складової обмежуючої насадки відносно гострого краю дискового ножа. 2 UA 93820 U 3 UA 93820 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
