Дерматом з круговим механізмом і мультиножами

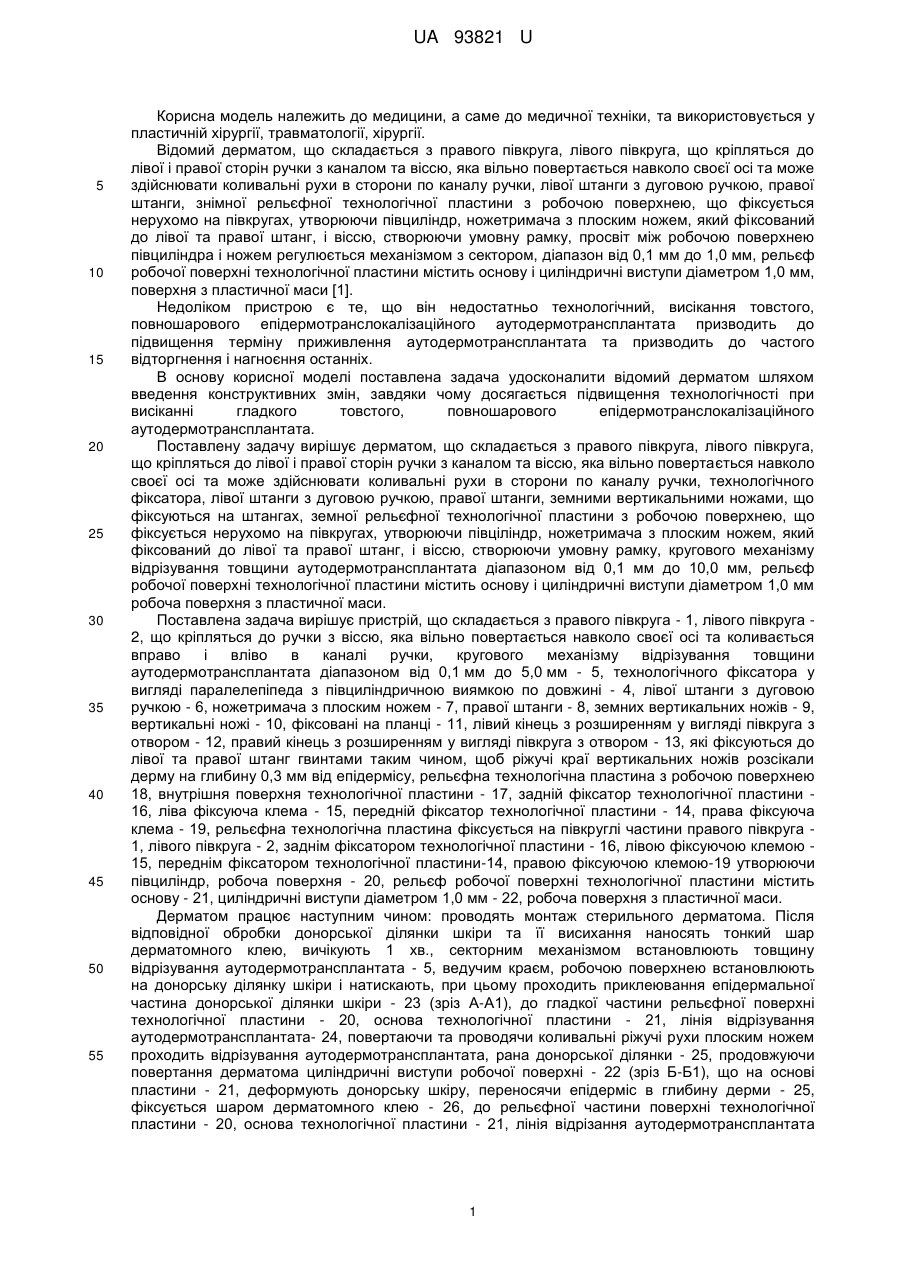

Реферат: UA 93821 U UA 93821 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, лівої штанги з дуговою ручкою, правої штанги, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм, поверхня з пластичної маси [1]. Недоліком пристрою є те, що він недостатньо технологічний, висікання товстого, повношарового епідермотранслокалізаційного аутодермотрансплантата призводить до підвищення терміну приживлення аутодермотрансплантата та призводить до частого відторгнення і нагноєння останніх. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності при висіканні гладкого товстого, повношарового епідермотранслокалізаційного аутодермотрансплантата. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, технологічного фіксатора, лівої штанги з дуговою ручкою, правої штанги, земними вертикальними ножами, що фіксуються на штангах, земної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півціліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, кругового механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 10,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм робоча поверхня з пластичної маси. Поставлена задача вирішує пристрій, що складається з правого півкруга - 1, лівого півкруга 2, що кріпляться до ручки з віссю, яка вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки, кругового механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 5,0 мм - 5, технологічного фіксатора у вигляді паралелепіпеда з півциліндричною виямкою по довжині - 4, лівої штанги з дуговою ручкою - 6, ножетримача з плоским ножем - 7, правої штанги - 8, земних вертикальних ножів - 9, вертикальні ножі - 10, фіксовані на планці - 11, лівий кінець з розширенням у вигляді півкруга з отвором - 12, правий кінець з розширенням у вигляді півкруга з отвором - 13, які фіксуються до лівої та правої штанг гвинтами таким чином, щоб ріжучі краї вертикальних ножів розсікали дерму на глибину 0,3 мм від епідермісу, рельєфна технологічна пластина з робочою поверхнею 18, внутрішня поверхня технологічної пластини - 17, задній фіксатор технологічної пластини 16, ліва фіксуюча клема - 15, передній фіксатор технологічної пластини - 14, права фіксуюча клема - 19, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 16, лівою фіксуючою клемою 15, переднім фіксатором технологічної пластини-14, правою фіксуючою клемою-19 утворюючи півциліндр, робоча поверхня - 20, рельєф робочої поверхні технологічної пластини містить основу - 21, циліндричні виступи діаметром 1,0 мм - 22, робоча поверхня з пластичної маси. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., секторним механізмом встановлюють товщину відрізування аутодермотрансплантата - 5, ведучим краєм, робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить приклеювання епідермальної частина донорської ділянки шкіри - 23 (зріз А-А1), до гладкої частини рельєфної поверхні технологічної пластини - 20, основа технологічної пластини - 21, лінія відрізування аутодермотрансплантата- 24, повертаючи та проводячи коливальні ріжучі рухи плоским ножем проходить відрізування аутодермотрансплантата, рана донорської ділянки - 25, продовжуючи повертання дерматома циліндричні виступи робочої поверхні - 22 (зріз Б-Б1), що на основі пластини - 21, деформують донорську шкіру, переносячи епідерміс в глибину дерми - 25, фіксується шаром дерматомного клею - 26, до рельєфної частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, лінія відрізання аутодермотрансплантата 1 UA 93821 U 5 10 15 20 25 30 35 40 45 50 55 60 разом з циліндричними виступами - 24. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа і відрізають аутодермотрансплантат. Після висікання аутодермотрансплантата видаляють плоский ніж з рамки ножетримача та фіксують до лівої та правої штанг знімні вертикальні ножі - 9, встановлюють технологічний фіксатор у вигляді паралелепіпеда з півциліндричною виямкою по довжині - 4 на вісь з сторони секторного механізму, який блокує коливальні рухи в каналі ручки та залишає рухи навколо своєї осі, дуговою ручкою лівої штанги - 6 проводять розсічення дермальної частини аутодермотрансплантата шляхом проведення рухів навколо осі, при цьому проходить розсічення дерми вертикальними ножами. Після відрізання і розсічення аутодермотрансплантата проводять відділення останнього від робочої поверхні технологічної пластини та накладають на гранулюючу ранову поверхню. Отриманий розсічений епідермотранслокалізаційний аутодермотрансплантат містить епідермальну частину донорської ділянки шкіри - 23, розсічену дерму аутодермотрансплантата - 27, дренажні отвори аутодермотрансплантат - 28. Донорська рана містить епідермальні острівці - 29, дермальна рана - 30, шкіра навколо донорської рани - 31, дермальний шар шкіри - 32. На фіг. 1. Дерматом, загальний вид. На фіг. 2. Ніж з вертикальними ножами (вид А-А1). На фіг. 3. Рельєфна технологічна пластина. На фіг. 4. Рельєф робочої поверхні технологічної пластини. На фіг. 5. Фіксація донорської ділянки шкіри (зріз А-А1). На фіг. 6. Деформація донорської ділянки шкіри (зріз Б-Б1). На фіг. 7. Розсічений аутодермотрансплантат (зріз А-А1). На фіг. 8. Розсічений аутодермотрансплантат (зріз Б-Б1). На фіг. 9. Розсічений епідермотранслокалізаційний аутодермотрансплантат. На фіг. 10. Донорська рана після зрізування аутодермотрансплантата. На фіг. 11. Технологічний фіксатор. На фіг. 12. Притискання дерматома рельєфною поверхнею до шкіри. На фіг. 13. Процес притискання та повертання дерматома ручкою одночасно. На фіг. 14. Відрізання аутодермотрансплантата. На фіг. 15. Розсічення дерми аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, вісь в каналі ручки - 3, технологічний фіксатор - 4, круговий механізм - 5, лівої штанги 5, ручка з лівою штангою - 6, ножетримач з плоским ножем 7, права штанга - 8, знімні вертикальні ножі - 9. Фіг. 2. Вертикальні ножі - 10, планка - 11, лівий кінець з розширенням у вигляді півкруга з отвором - 12, правий кінець з розширенням у вигляді півкруга з отвором - 13. Фіг. 3. Передній фіксатор технологічної пластини - 14, ліва фіксуюча клема - 15, задній фіксатор технологічної пластини - 16, внутрішня поверхня технологічної пластини - 17, робоча поверхня технологічної пластини - 18, права фіксуюча клема - 19. Фіг. 4. робоча поверхня технологічної пластини - 20, основа технологічної пластини - 21, циліндричні виступи технологічної пластини - 22. Фіг. 5. Зріз А-А1, гладка частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, ранова частина донорської ділянки - 25, шар дерматомного клею - 26. Фіг. 6. Зріз Б-Б1, гладка частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, циліндричні виступи робочої поверхні технологічної пластини - 22, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, ранова частина донорської ділянки - 25, шар дерматомного клею - 26. Фіг. 7. Зріз А-А1, гладка частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, шар дерматомного клею - 26, розсічена дерма аутодермотрансплантата - 27. Фіг. 8. Зріз Б-Б1, гладка частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, циліндричні виступи робочої поверхні технологічної пластини - 22, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, ранова частина донорської ділянки - 25, шар дерматомного клею - 26, розсічена дермааутодермотрансплантат - 27. Фіг. 9. Епідермальна частина донорської ділянки шкіри - 23, розсічена дерма аутодермотрансплантата - 27, дренажні отвори аутодермотрансплантата- 28. 2 UA 93821 U 5 10 Фіг. 10. Епідермальні острівці - 29, дермальна рана - 30, шкіра навколо донорської рани - 31, дермальний шар шкіри - 32. Фіг. 11. Задня стінка - 33, півціліндрична виямка по довжині - 34, передня стінка - 35. Отриманий епідермотранслокалізаційни аутодермотрансплантат має збільшену площу змикання аутодермотрансплантата з гранулюючою раною і тим самим знижує термін приживлення аутодермотрансплантата, зменшується рефракція останнього. Джерело інформації: 1. Коптюх В. В. Патент корисної моделі № 73868, 10.10.2012р. Бюл. № 19. "Дерматом з секторним механізмом для зрізування гладкого, епідермотранслокалізаційного аутодермотрансплантата." ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Дерматом з круговим механізмом і мультиножами, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, лівої штанги з дуговою ручкою, правої штанги, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1.0 мм, робоча поверхня з пластичної маси, який відрізняється тим, що механізм з кругом має діапазон від 0,1 мм до 10,0 мм, до лівої штанги з дуговою ручкою і правої штанги фіксуються знімні вертикальні ножі, технологічний фіксатор. 3 UA 93821 U 4 UA 93821 U 5 UA 93821 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
