Універсальний віброзбудник

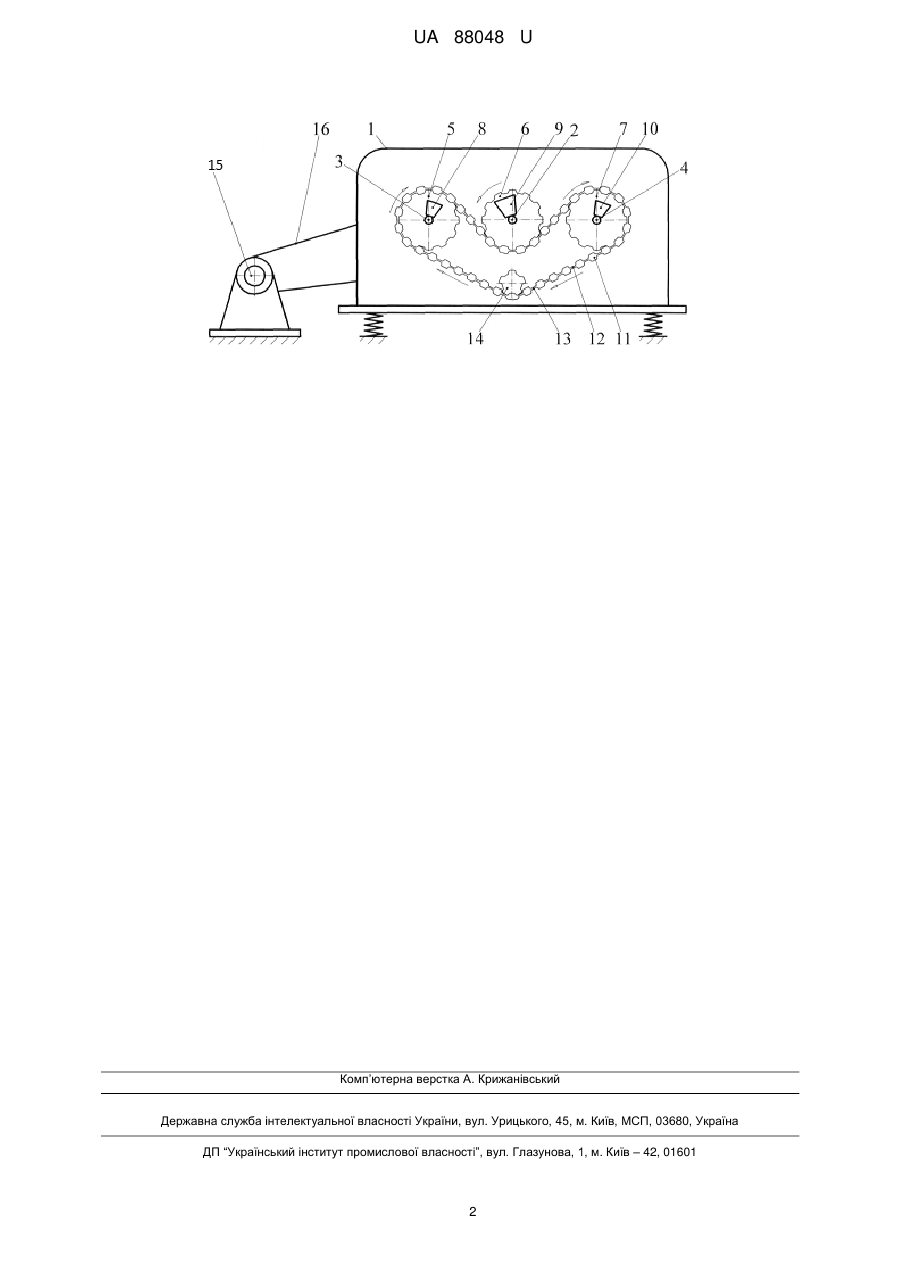

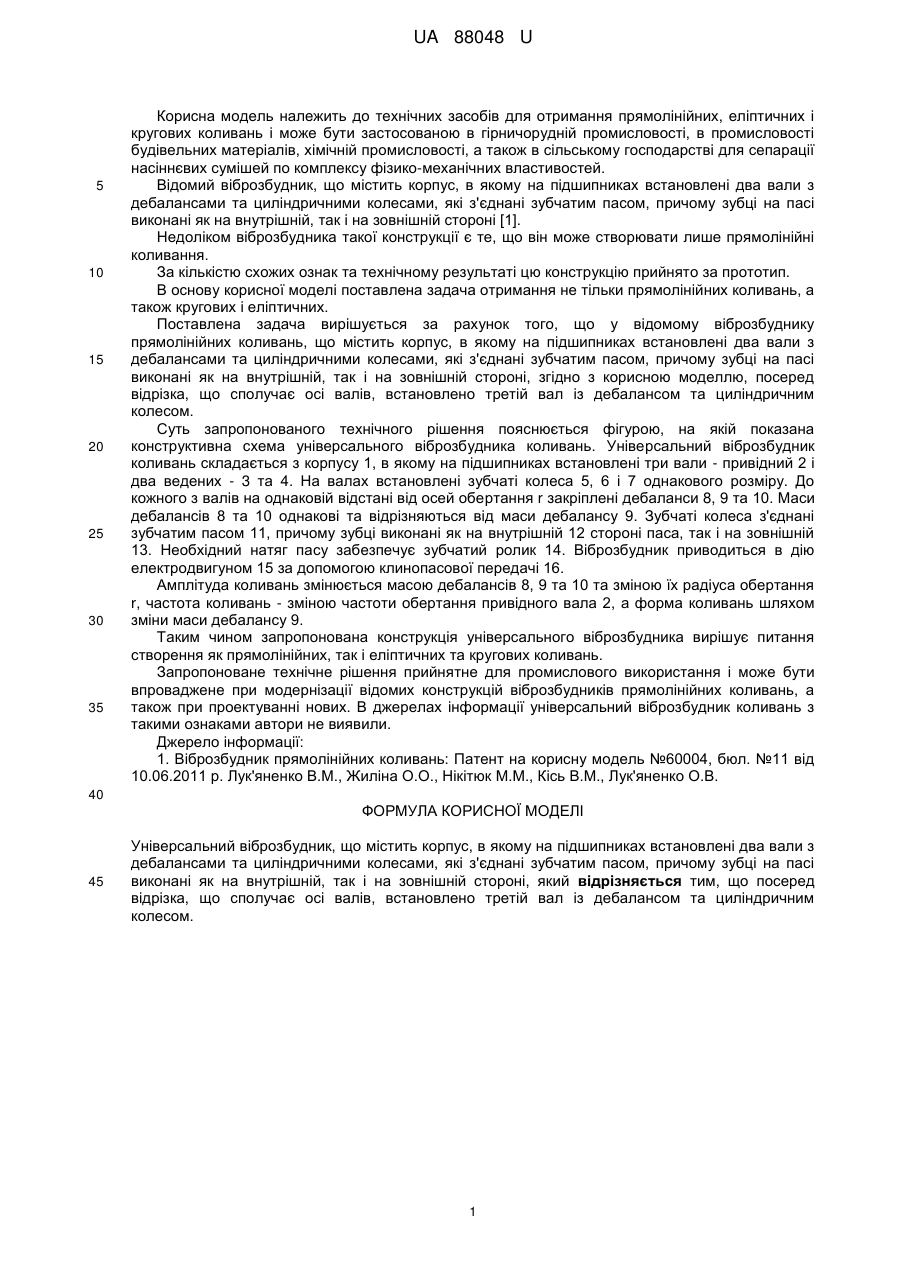

Реферат: Універсальний віброзбудник містить корпус, в якому на підшипниках встановлені два вали з дебалансами та циліндричними колесами, які з'єднані зубчатим пасом, причому зубці на пасі виконані як на внутрішній, так і на зовнішній стороні. Посеред відрізка, що сполучає осі валів, встановлено третій вал із дебалансом та циліндричним колесом. UA 88048 U (12) UA 88048 U UA 88048 U 5 10 15 20 25 30 35 Корисна модель належить до технічних засобів для отримання прямолінійних, еліптичних і кругових коливань і може бути застосованою в гірничорудній промисловості, в промисловості будівельних матеріалів, хімічній промисловості, а також в сільському господарстві для сепарації насіннєвих сумішей по комплексу фізико-механічних властивостей. Відомий віброзбудник, що містить корпус, в якому на підшипниках встановлені два вали з дебалансами та циліндричними колесами, які з'єднані зубчатим пасом, причому зубці на пасі виконані як на внутрішній, так і на зовнішній стороні [1]. Недоліком віброзбудника такої конструкції є те, що він може створювати лише прямолінійні коливання. За кількістю схожих ознак та технічному результаті цю конструкцію прийнято за прототип. В основу корисної моделі поставлена задача отримання не тільки прямолінійних коливань, а також кругових і еліптичних. Поставлена задача вирішується за рахунок того, що у відомому віброзбуднику прямолінійних коливань, що містить корпус, в якому на підшипниках встановлені два вали з дебалансами та циліндричними колесами, які з'єднані зубчатим пасом, причому зубці на пасі виконані як на внутрішній, так і на зовнішній стороні, згідно з корисною моделлю, посеред відрізка, що сполучає осі валів, встановлено третій вал із дебалансом та циліндричним колесом. Суть запропонованого технічного рішення пояснюється фігурою, на якій показана конструктивна схема універсального віброзбудника коливань. Універсальний віброзбудник коливань складається з корпусу 1, в якому на підшипниках встановлені три вали - привідний 2 і два ведених - 3 та 4. На валах встановлені зубчаті колеса 5, 6 і 7 однакового розміру. До кожного з валів на однаковій відстані від осей обертання r закріплені дебаланси 8, 9 та 10. Маси дебалансів 8 та 10 однакові та відрізняються від маси дебалансу 9. Зубчаті колеса з'єднані зубчатим пасом 11, причому зубці виконані як на внутрішній 12 стороні паса, так і на зовнішній 13. Необхідний натяг пасу забезпечує зубчатий ролик 14. Віброзбудник приводиться в дію електродвигуном 15 за допомогою клинопасової передачі 16. Амплітуда коливань змінюється масою дебалансів 8, 9 та 10 та зміною їх радіуса обертання r, частота коливань - зміною частоти обертання привідного вала 2, а форма коливань шляхом зміни маси дебалансу 9. Таким чином запропонована конструкція універсального віброзбудника вирішує питання створення як прямолінійних, так і еліптичних та кругових коливань. Запропоноване технічне рішення прийнятне для промислового використання і може бути впроваджене при модернізації відомих конструкцій віброзбудників прямолінійних коливань, а також при проектуванні нових. В джерелах інформації універсальний віброзбудник коливань з такими ознаками автори не виявили. Джерело інформації: 1. Віброзбудник прямолінійних коливань: Патент на корисну модель №60004, бюл. №11 від 10.06.2011 р. Лук'яненко В.М., Жиліна О.О., Нікітюк М.М., Кісь В.М., Лук'яненко О.В. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Універсальний віброзбудник, що містить корпус, в якому на підшипниках встановлені два вали з дебалансами та циліндричними колесами, які з'єднані зубчатим пасом, причому зубці на пасі виконані як на внутрішній, так і на зовнішній стороні, який відрізняється тим, що посеред відрізка, що сполучає осі валів, встановлено третій вал із дебалансом та циліндричним колесом. 1 UA 88048 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
