Муфта еластична

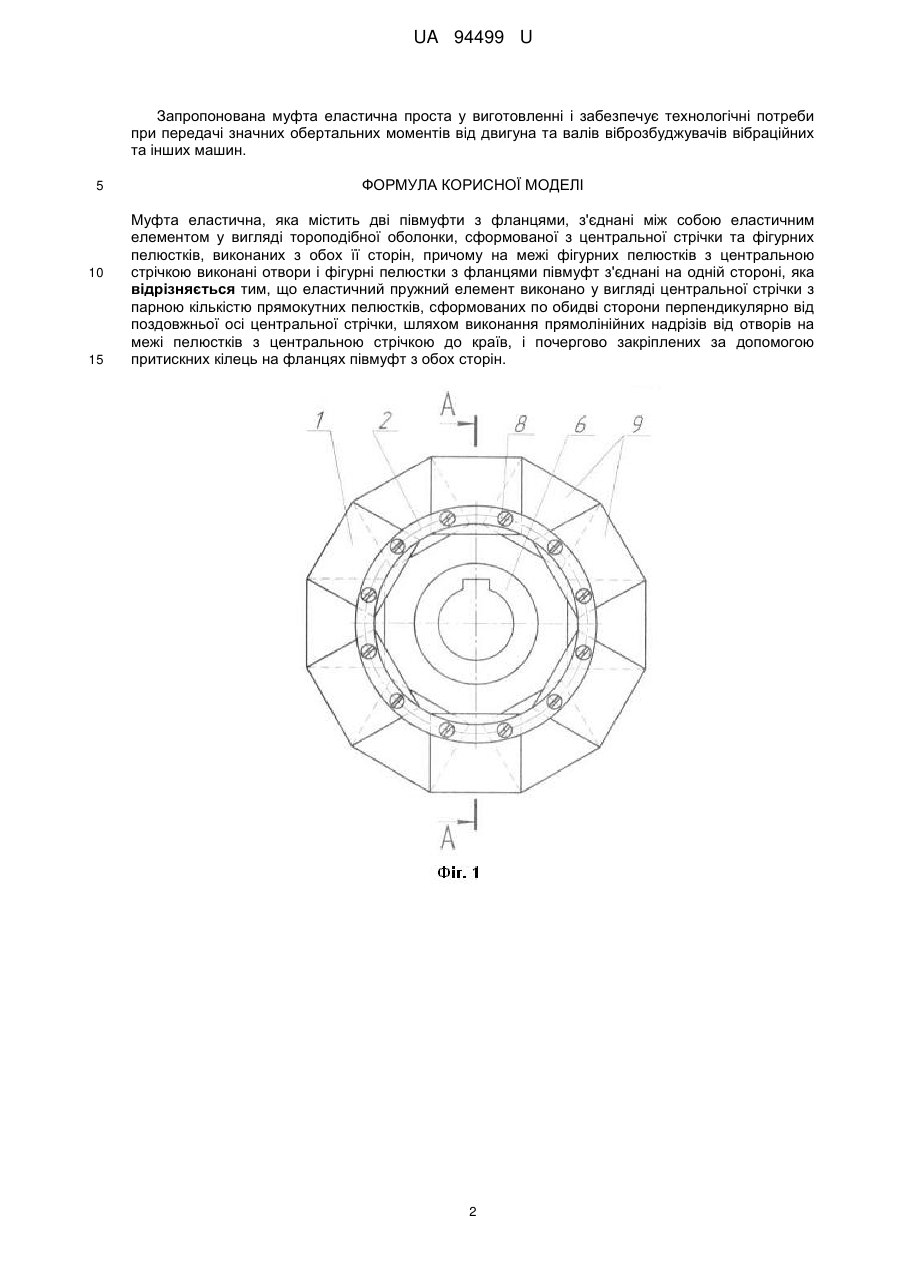

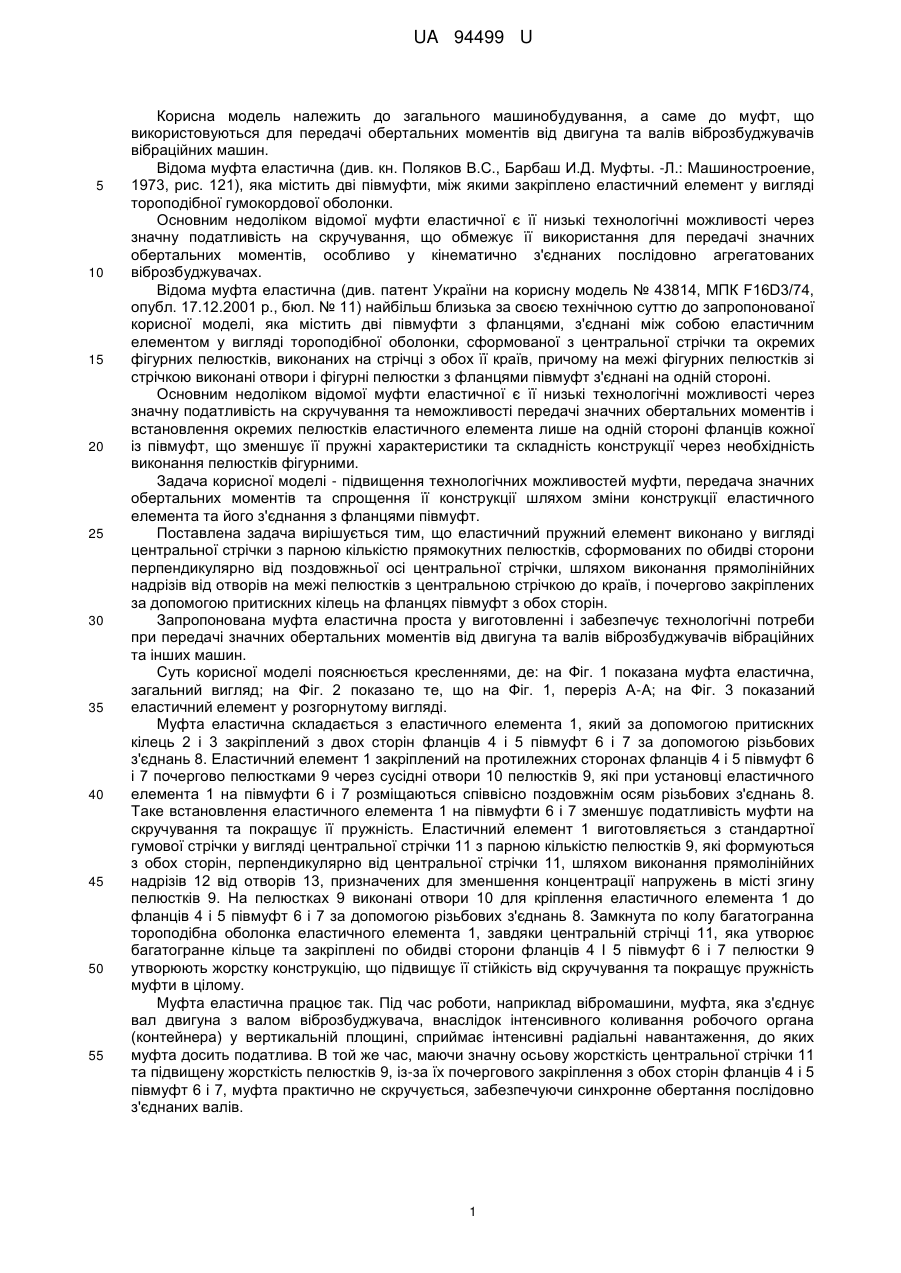

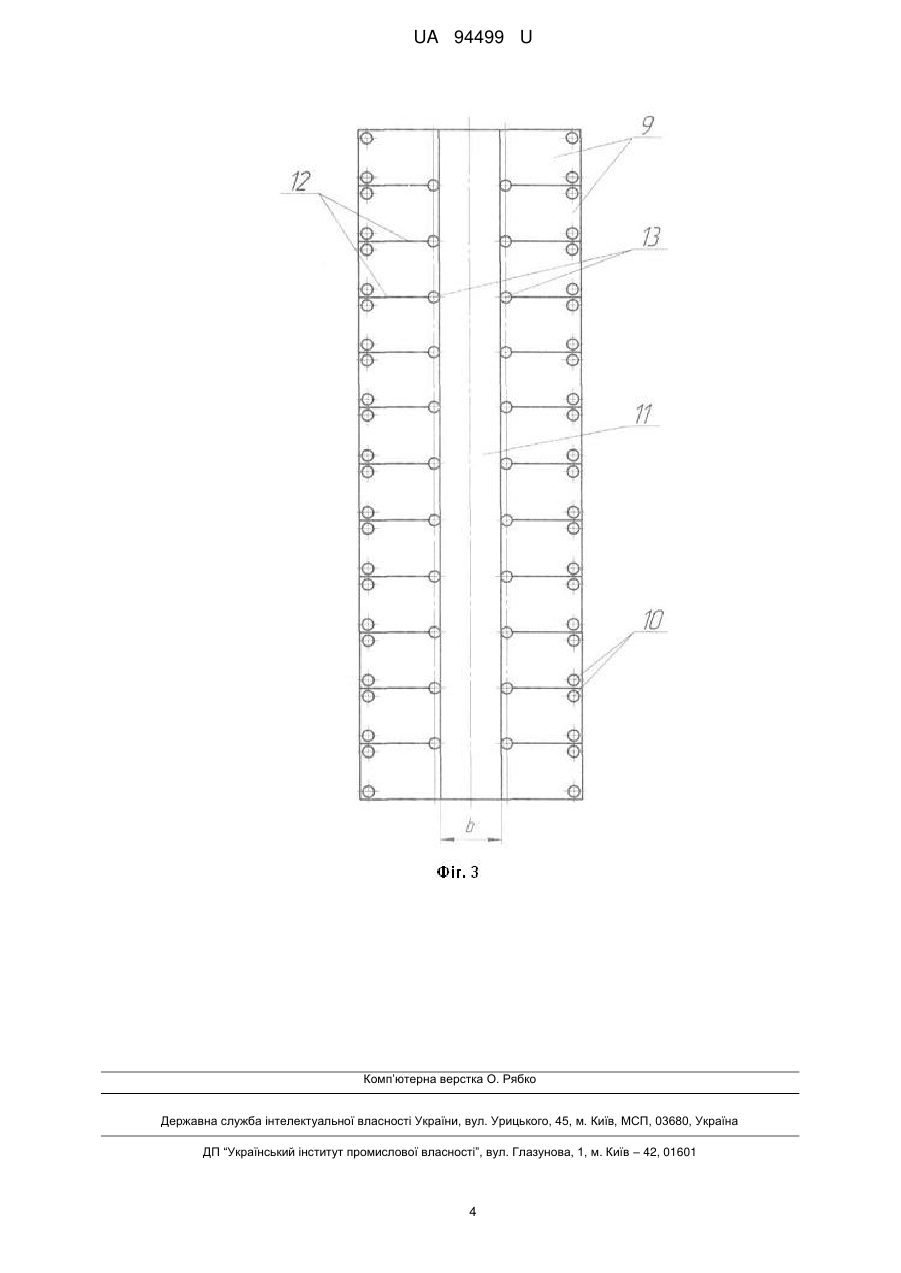

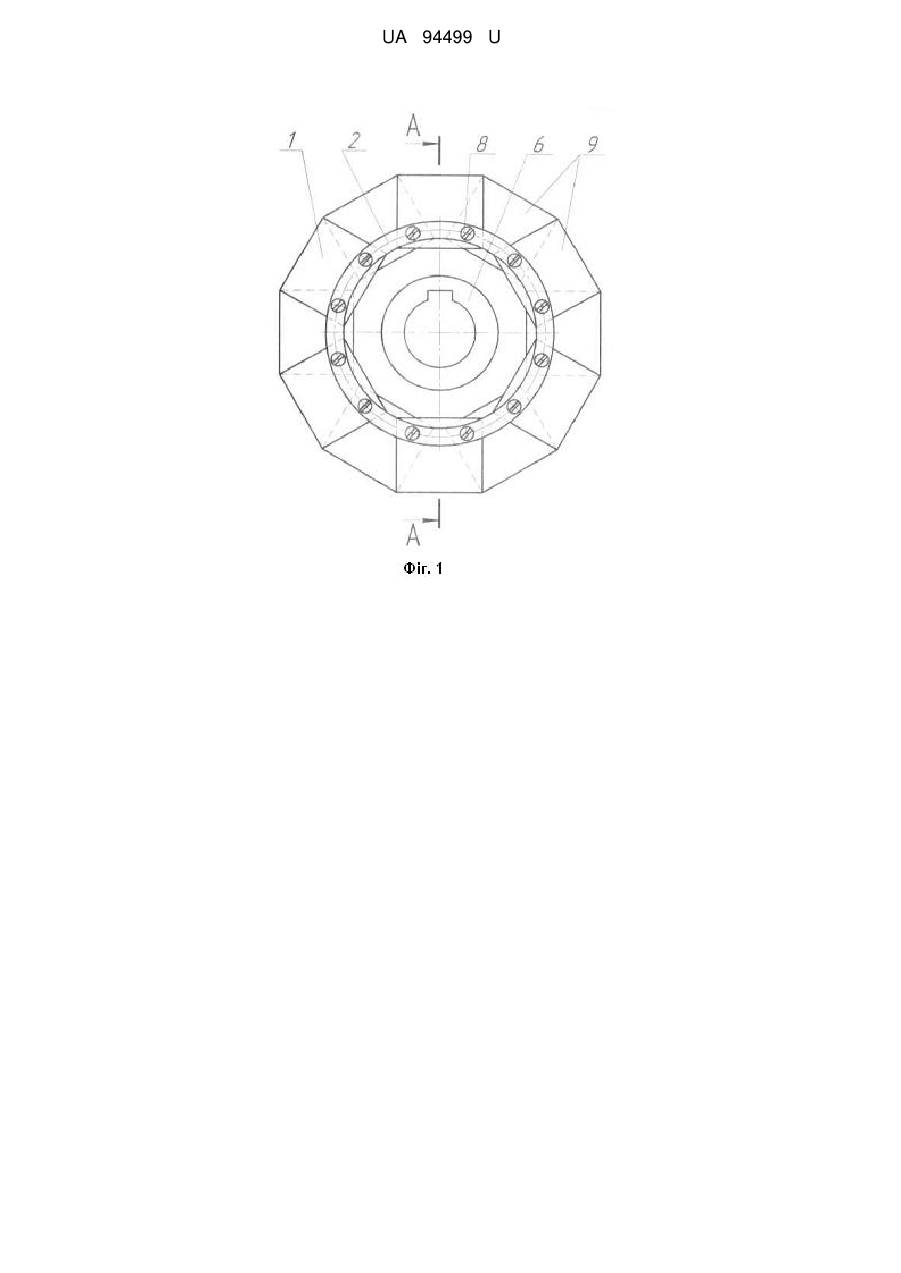

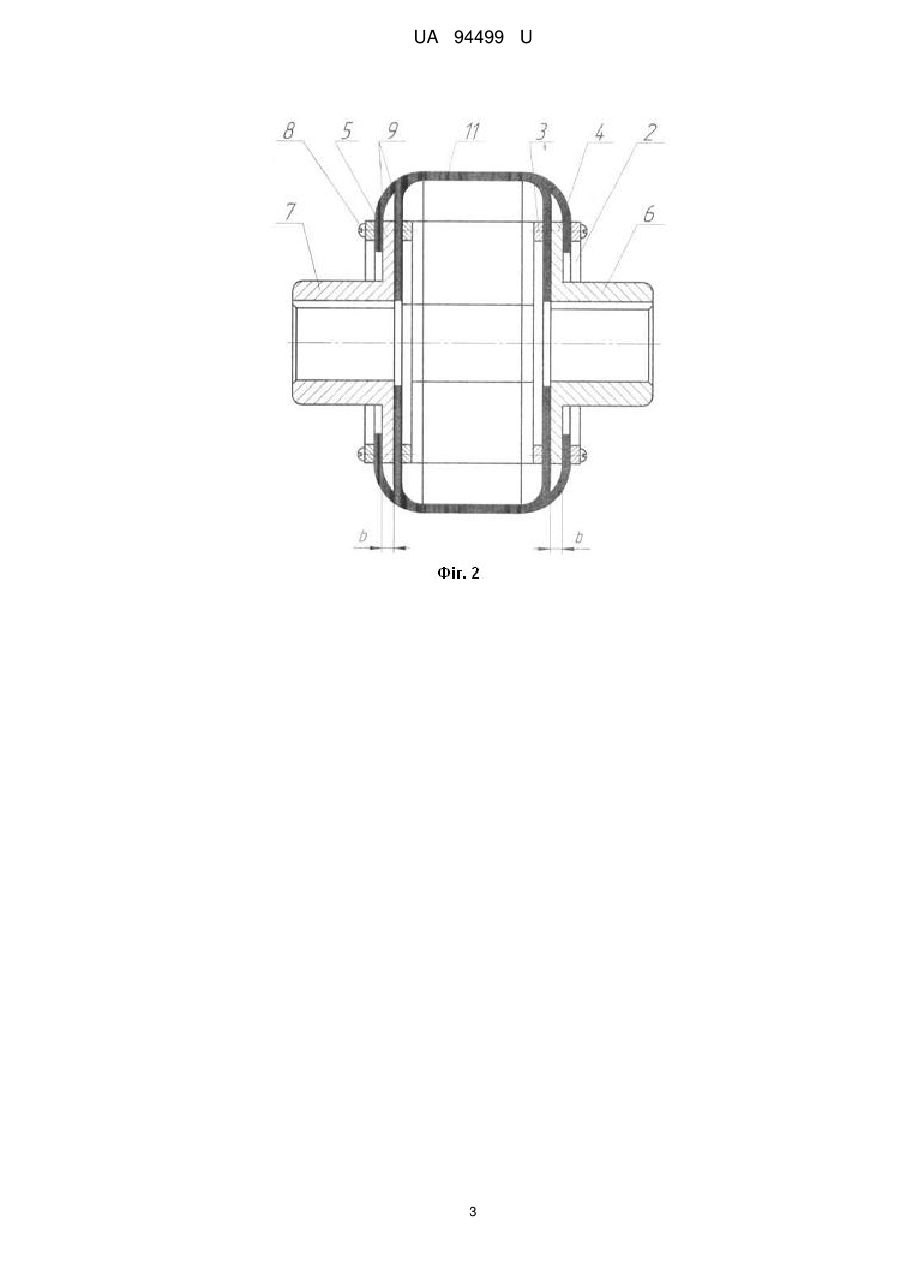

Реферат: Муфта еластична містить дві півмуфти з фланцями, з'єднані між собою еластичним елементом у вигляді тороподібної оболонки, сформованої з центральної стрічки та фігурних пелюстків, виконаних з обох її сторін. На межі фігурних пелюстків з центральною стрічкою виконані отвори і фігурні пелюстки з фланцями півмуфт, з'єднані на одній стороні. Еластичний пружний елемент виконано у вигляді центральної стрічки з парною кількістю прямокутних пелюстків, сформованих по обидві сторони перпендикулярно від поздовжньої осі центральної стрічки, шляхом виконання прямолінійних надрізів від отворів на межі пелюстків з центральною стрічкою до країв, і почергово закріплених за допомогою притискних кілець на фланцях півмуфт з обох сторін. UA 94499 U (54) МУФТА ЕЛАСТИЧНА UA 94499 U UA 94499 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до муфт, що використовуються для передачі обертальних моментів від двигуна та валів віброзбуджувачів вібраційних машин. Відома муфта еластична (див. кн. Поляков B.C., Барбаш И.Д. Муфты. -Л.: Машиностроение, 1973, рис. 121), яка містить дві півмуфти, між якими закріплено еластичний елемент у вигляді тороподібної гумокордової оболонки. Основним недоліком відомої муфти еластичної є її низькі технологічні можливості через значну податливість на скручування, що обмежує її використання для передачі значних обертальних моментів, особливо у кінематично з'єднаних послідовно агрегатованих віброзбуджувачах. Відома муфта еластична (див. патент України на корисну модель № 43814, МПК F16D3/74, опубл. 17.12.2001 р., бюл. № 11) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка містить дві півмуфти з фланцями, з'єднані між собою еластичним елементом у вигляді тороподібної оболонки, сформованої з центральної стрічки та окремих фігурних пелюстків, виконаних на стрічці з обох її країв, причому на межі фігурних пелюстків зі стрічкою виконані отвори і фігурні пелюстки з фланцями півмуфт з'єднані на одній стороні. Основним недоліком відомої муфти еластичної є її низькі технологічні можливості через значну податливість на скручування та неможливості передачі значних обертальних моментів і встановлення окремих пелюстків еластичного елемента лише на одній стороні фланців кожної із півмуфт, що зменшує її пружні характеристики та складність конструкції через необхідність виконання пелюстків фігурними. Задача корисної моделі - підвищення технологічних можливостей муфти, передача значних обертальних моментів та спрощення її конструкції шляхом зміни конструкції еластичного елемента та його з'єднання з фланцями півмуфт. Поставлена задача вирішується тим, що еластичний пружний елемент виконано у вигляді центральної стрічки з парною кількістю прямокутних пелюстків, сформованих по обидві сторони перпендикулярно від поздовжньої осі центральної стрічки, шляхом виконання прямолінійних надрізів від отворів на межі пелюстків з центральною стрічкою до країв, і почергово закріплених за допомогою притискних кілець на фланцях півмуфт з обох сторін. Запропонована муфта еластична проста у виготовленні і забезпечує технологічні потреби при передачі значних обертальних моментів від двигуна та валів віброзбуджувачів вібраційних та інших машин. Суть корисної моделі пояснюється кресленнями, де: на Фіг. 1 показана муфта еластична, загальний вигляд; на Фіг. 2 показано те, що на Фіг. 1, переріз А-А; на Фіг. 3 показаний еластичний елемент у розгорнутому вигляді. Муфта еластична складається з еластичного елемента 1, який за допомогою притискних кілець 2 і 3 закріплений з двох сторін фланців 4 і 5 півмуфт 6 і 7 за допомогою різьбових з'єднань 8. Еластичний елемент 1 закріплений на протилежних сторонах фланців 4 і 5 півмуфт 6 і 7 почергово пелюстками 9 через сусідні отвори 10 пелюстків 9, які при установці еластичного елемента 1 на півмуфти 6 і 7 розміщаються співвісно поздовжнім осям різьбових з'єднань 8. Таке встановлення еластичного елемента 1 на півмуфти 6 і 7 зменшує податливість муфти на скручування та покращує її пружність. Еластичний елемент 1 виготовляється з стандартної гумової стрічки у вигляді центральної стрічки 11 з парною кількістю пелюстків 9, які формуються з обох сторін, перпендикулярно від центральної стрічки 11, шляхом виконання прямолінійних надрізів 12 від отворів 13, призначених для зменшення концентрації напружень в місті згину пелюстків 9. На пелюстках 9 виконані отвори 10 для кріплення еластичного елемента 1 до фланців 4 і 5 півмуфт 6 і 7 за допомогою різьбових з'єднань 8. Замкнута по колу багатогранна тороподібна оболонка еластичного елемента 1, завдяки центральній стрічці 11, яка утворює багатогранне кільце та закріплені по обидві сторони фланців 4 І 5 півмуфт 6 і 7 пелюстки 9 утворюють жорстку конструкцію, що підвищує її стійкість від скручування та покращує пружність муфти в цілому. Муфта еластична працює так. Під час роботи, наприклад вібромашини, муфта, яка з'єднує вал двигуна з валом віброзбуджувача, внаслідок інтенсивного коливання робочого органа (контейнера) у вертикальній площині, сприймає інтенсивні радіальні навантаження, до яких муфта досить податлива. В той же час, маючи значну осьову жорсткість центральної стрічки 11 та підвищену жорсткість пелюстків 9, із-за їх почергового закріплення з обох сторін фланців 4 і 5 півмуфт 6 і 7, муфта практично не скручується, забезпечуючи синхронне обертання послідовно з'єднаних валів. 1 UA 94499 U Запропонована муфта еластична проста у виготовленні і забезпечує технологічні потреби при передачі значних обертальних моментів від двигуна та валів віброзбуджувачів вібраційних та інших машин. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфта еластична, яка містить дві півмуфти з фланцями, з'єднані між собою еластичним елементом у вигляді тороподібної оболонки, сформованої з центральної стрічки та фігурних пелюстків, виконаних з обох її сторін, причому на межі фігурних пелюстків з центральною стрічкою виконані отвори і фігурні пелюстки з фланцями півмуфт з'єднані на одній стороні, яка відрізняється тим, що еластичний пружний елемент виконано у вигляді центральної стрічки з парною кількістю прямокутних пелюстків, сформованих по обидві сторони перпендикулярно від поздовжньої осі центральної стрічки, шляхом виконання прямолінійних надрізів від отворів на межі пелюстків з центральною стрічкою до країв, і почергово закріплених за допомогою притискних кілець на фланцях півмуфт з обох сторін. 2 UA 94499 U 3 UA 94499 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
