Пружинно-амортизаційний пристрій закритого типу для опорних стійок штанги

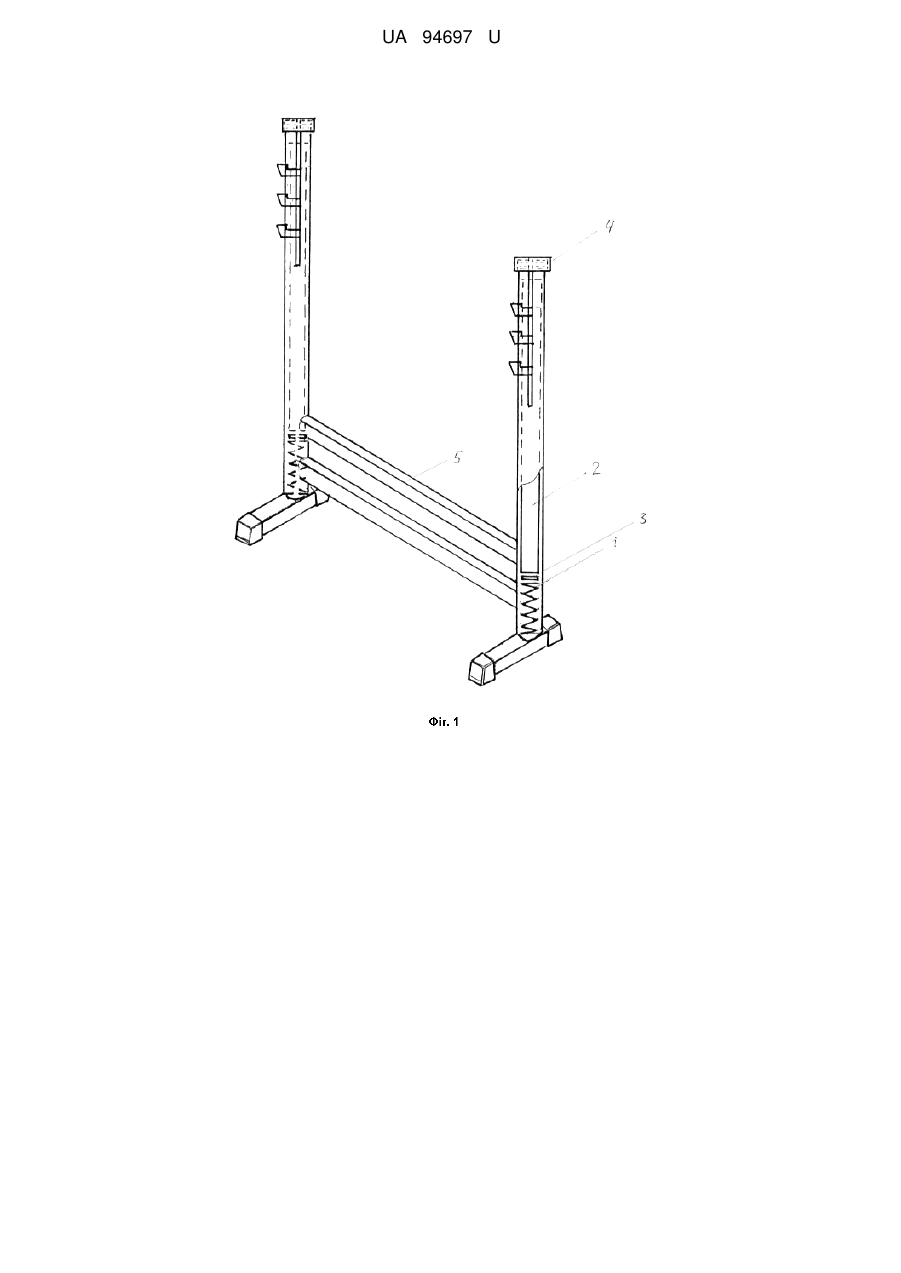

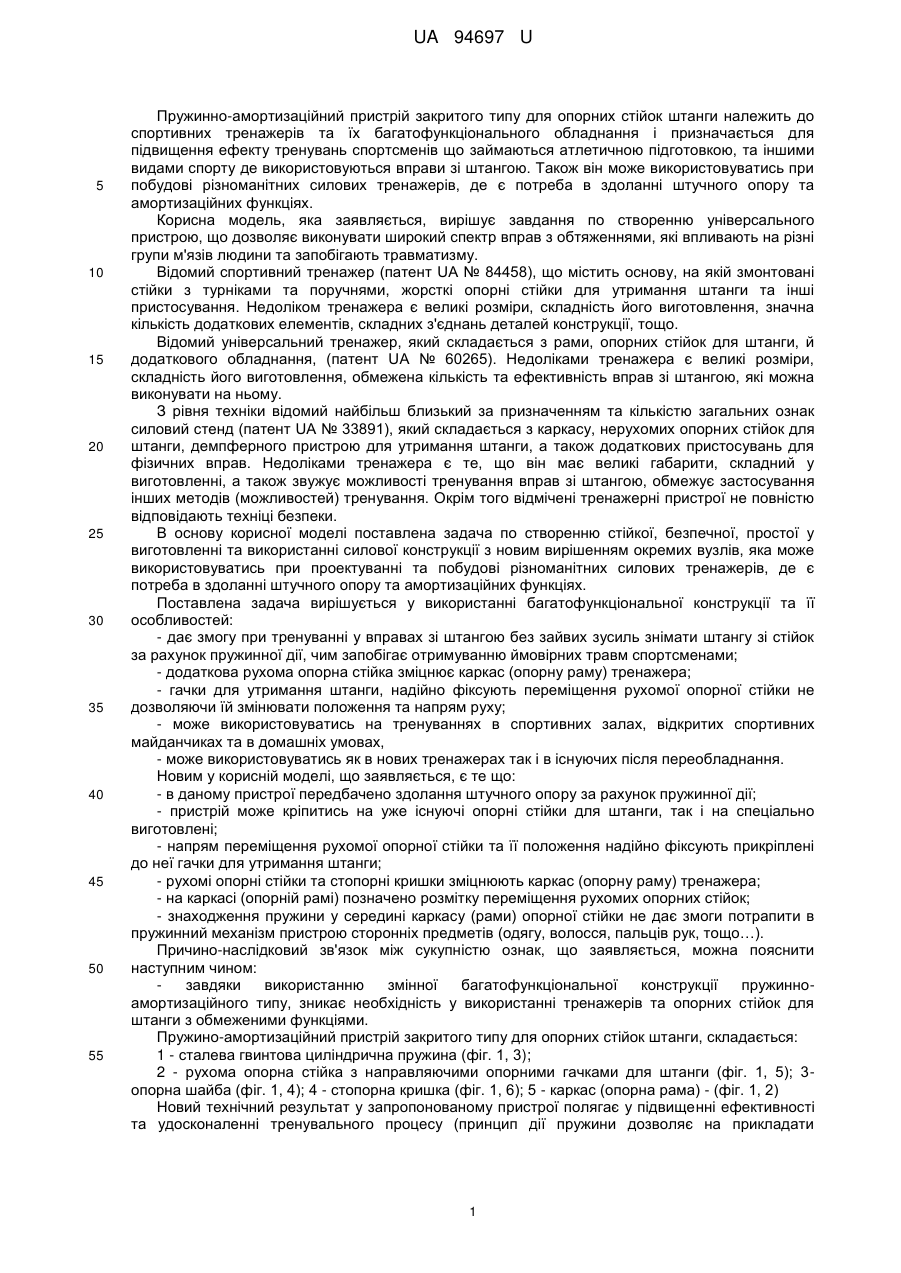

Реферат: UA 94697 U UA 94697 U 5 10 15 20 25 30 35 40 45 50 55 Пружинно-амортизаційний пристрій закритого типу для опорних стійок штанги належить до спортивних тренажерів та їх багатофункціонального обладнання і призначається для підвищення ефекту тренувань спортсменів що займаються атлетичною підготовкою, та іншими видами спорту де використовуються вправи зі штангою. Також він може використовуватись при побудові різноманітних силових тренажерів, де є потреба в здоланні штучного опору та амортизаційних функціях. Корисна модель, яка заявляється, вирішує завдання по створенню універсального пристрою, що дозволяє виконувати широкий спектр вправ з обтяженнями, які впливають на різні групи м'язів людини та запобігають травматизму. Відомий спортивний тренажер (патент UA № 84458), що містить основу, на якій змонтовані стійки з турніками та поручнями, жорсткі опорні стійки для утримання штанги та інші пристосування. Недоліком тренажера є великі розміри, складність його виготовлення, значна кількість додаткових елементів, складних з'єднань деталей конструкції, тощо. Відомий універсальний тренажер, який складається з рами, опорних стійок для штанги, й додаткового обладнання, (патент UA № 60265). Недоліками тренажера є великі розміри, складність його виготовлення, обмежена кількість та ефективність вправ зі штангою, які можна виконувати на ньому. З рівня техніки відомий найбільш близький за призначенням та кількістю загальних ознак силовий стенд (патент UA № 33891), який складається з каркасу, нерухомих опорних стійок для штанги, демпферного пристрою для утримання штанги, а також додаткових пристосувань для фізичних вправ. Недоліками тренажера є те, що він має великі габарити, складний у виготовленні, а також звужує можливості тренування вправ зі штангою, обмежує застосування інших методів (можливостей) тренування. Окрім того відмічені тренажерні пристрої не повністю відповідають техніці безпеки. В основу корисної моделі поставлена задача по створенню стійкої, безпечної, простої у виготовленні та використанні силової конструкції з новим вирішенням окремих вузлів, яка може використовуватись при проектуванні та побудові різноманітних силових тренажерів, де є потреба в здоланні штучного опору та амортизаційних функціях. Поставлена задача вирішується у використанні багатофункціональної конструкції та її особливостей: - дає змогу при тренуванні у вправах зі штангою без зайвих зусиль знімати штангу зі стійок за рахунок пружинної дії, чим запобігає отримуванню ймовірних травм спортсменами; - додаткова рухома опорна стійка зміцнює каркас (опорну раму) тренажера; - гачки для утримання штанги, надійно фіксують переміщення рухомої опорної стійки не дозволяючи їй змінювати положення та напрям руху; - може використовуватись на тренуваннях в спортивних залах, відкритих спортивних майданчиках та в домашніх умовах, - може використовуватись як в нових тренажерах так і в існуючих після переобладнання. Новим у корисній моделі, що заявляється, є те що: - в даному пристрої передбачено здолання штучного опору за рахунок пружинної дії; - пристрій може кріпитись на уже існуючі опорні стійки для штанги, так і на спеціально виготовлені; - напрям переміщення рухомої опорної стійки та її положення надійно фіксують прикріплені до неї гачки для утримання штанги; - рухомі опорні стійки та стопорні кришки зміцнюють каркас (опорну раму) тренажера; - на каркасі (опорній рамі) позначено розмітку переміщення рухомих опорних стійок; - знаходження пружини у середині каркасу (рами) опорної стійки не дає змоги потрапити в пружинний механізм пристрою сторонніх предметів (одягу, волосся, пальців рук, тощо…). Причино-наслідковий зв'язок між сукупністю ознак, що заявляється, можна пояснити наступним чином: завдяки використанню змінної багатофункціональної конструкції пружинноамортизаційного типу, зникає необхідність у використанні тренажерів та опорних стійок для штанги з обмеженими функціями. Пружино-амортизаційний пристрій закритого типу для опорних стійок штанги, складається: 1 - сталева гвинтова циліндрична пружина (фіг. 1, 3); 2 - рухома опорна стійка з направляючими опорними гачками для штанги (фіг. 1, 5); 3опорна шайба (фіг. 1, 4); 4 - стопорна кришка (фіг. 1, 6); 5 - каркас (опорна рама) - (фіг. 1, 2) Новий технічний результат у запропонованому пристрої полягає у підвищенні ефективності та удосконаленні тренувального процесу (принцип дії пружини дозволяє на прикладати 1 UA 94697 U надмірних зусиль щоб зняти штангу з стійок) з меншою ймовірністю виникнення травм у спортсменів, що займаються силовими вправами зі штангою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пружинно-амортизаційний пристрій закритого типу для опорних стійок штанги, який складається з каркасу (рами) основи кріплення, гвинтової циліндричної пружини, опорних шайб, рухомої опорної стійки з гачками для утримання штанги, який відрізняється тим, що конструкція механізму монтується як на спеціально виготовлені, так і на стандартні опорні стійки для штанги, фіксується стопорними кришками, містить опорні шайби, гвинтові циліндричні пружини вставлені в опорні стійки каркасу чи рами тренажера, на які спираються рухомі додаткові опорні стійки, положення та переміщення яких надійно фіксують гачки для утримання штанги. 2 UA 94697 U 3 UA 94697 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
