Напрямна для опорних роликів пристрою консольного типу для перекривання проїзду або проходу
Формула / Реферат
1. Напрямна для опорних роликів пристрою консольного типу для перекривання проїзду або проходу, яка являє собою тонкостінний заданої довжини фігурний у перерізі елемент, що містить плоскі закриту і розімкнену полиці, з'єднані між собою бічними пластинами, яка відрізняється тим, що бічні пластини в своїй нижній частині підігнуті в напрямку вертикальної осі перерізу напрямної.
2. Напрямна за п. 1, яка відрізняється тим, що бічні пластини підігнуті під кутом 5-30°, переважно 10°.
Текст

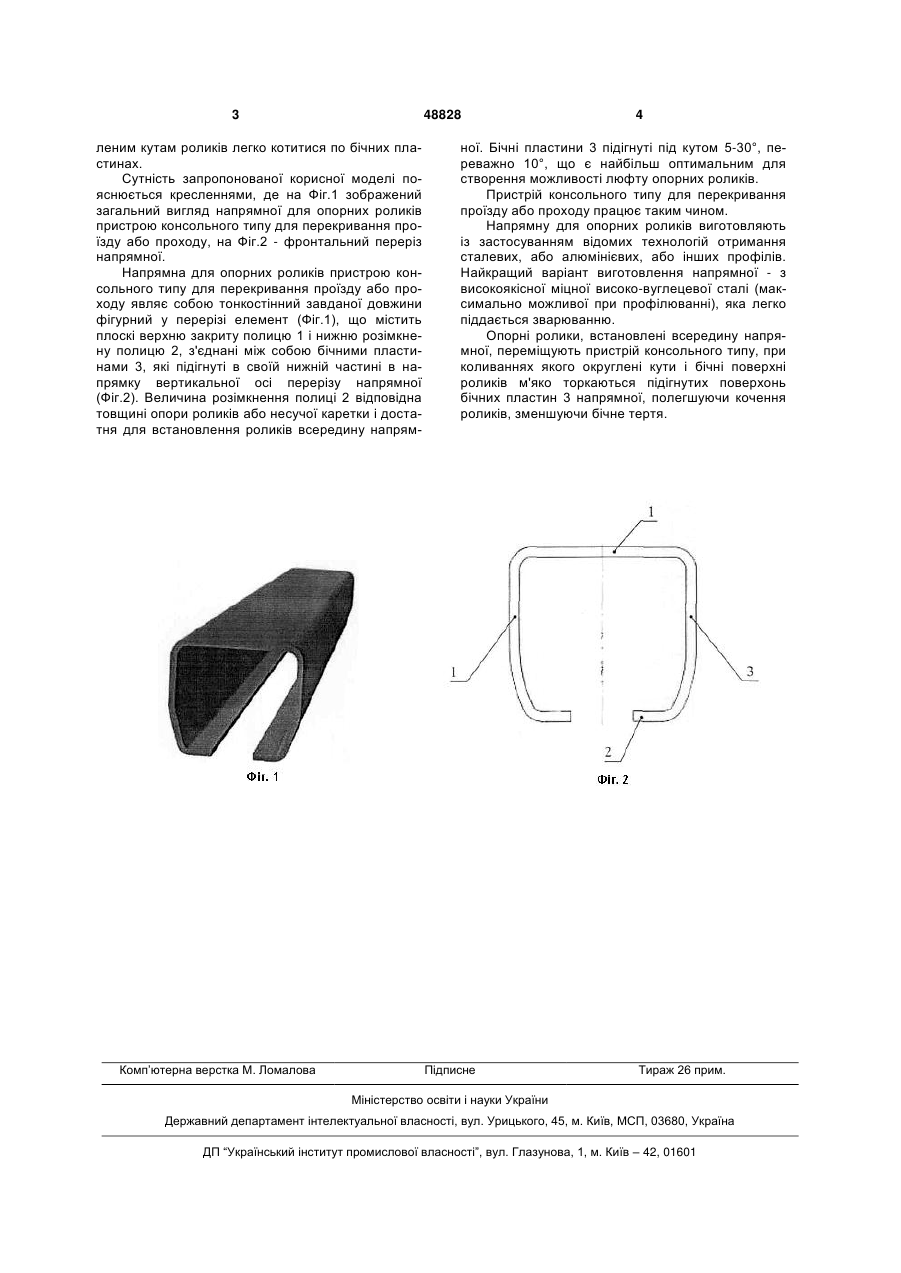

1. Напрямна для опорних роликів пристрою консольного типу для перекривання проїзду або проходу, яка являє собою тонкостінний заданої 3 48828 леним кутам роликів легко котитися по бічних пластинах. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд напрямної для опорних роликів пристрою консольного типу для перекривання проїзду або проходу, на Фіг.2 - фронтальний переріз напрямної. Напрямна для опорних роликів пристрою консольного типу для перекривання проїзду або проходу являє собою тонкостінний завданої довжини фігурний у перерізі елемент (Фіг.1), що містить плоскі верхню закриту полицю 1 і нижню розімкнену полицю 2, з'єднані між собою бічними пластинами 3, які підігнуті в своїй нижній частині в напрямку вертикальної осі перерізу напрямної (Фіг.2). Величина розімкнення полиці 2 відповідна товщині опори роликів або несучої каретки і достатня для встановлення роликів всередину напрям Комп’ютерна верстка М. Ломалова 4 ної. Бічні пластини 3 підігнуті під кутом 5-30°, переважно 10°, що є найбільш оптимальним для створення можливості люфту опорних роликів. Пристрій консольного типу для перекривання проїзду або проходу працює таким чином. Напрямну для опорних роликів виготовляють із застосуванням відомих технологій отримання сталевих, або алюмінієвих, або інших профілів. Найкращий варіант виготовлення напрямної - з високоякісної міцної високо-вуглецевої сталі (максимально можливої при профілюванні), яка легко піддається зварюванню. Опорні ролики, встановлені всередину напрямної, переміщують пристрій консольного типу, при коливаннях якого округлені кути і бічні поверхні роликів м'яко торкаються підігнутих поверхонь бічних пластин 3 напрямної, полегшуючи кочення роликів, зменшуючи бічне тертя. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGuide for support rollers of device of console type for closing passage or trafficway
Автори англійськоюKalinin Dmytro Yuriiovych
Назва патенту російськоюНаправляющая для опорных роликов устройства консольного типа для перекрывания проезда или прохода
Автори російськоюКалинин Дмитрий Юрьевич
МПК / Мітки
МПК: E06B 11/00
Мітки: опорних, проїзду, типу, перекривання, консольного, напрямна, роликів, пристрою, проходу
